Драйвер таблицы VU панель для поколение Toshiba TA7318P усилитель мощности передний сценический ламповый усилитель db измеритель уровня драйвер IC

  новая коллекция Привод измерителя уровня VU панель , Идеально для поколение Снятая с производства ИС драйвера TA-7318P может лучше управлять головкой счетчика. стрелка Качается быстро, отзывчиво и на основе схемы 7318 верх Дальнейшее увеличение выходного сигнала, может управлять головкой счетчика, которая не может управляться предыдущей схемой 7318, новая коллекция увеличивать широкая Схема стабилизации напряжения вентилятора, рабочая производительность более стабильная, общая компоновка оригинала имеет через классический Стиль дизайна, красивый внешний вид, изысканный и практичный! И может сотрудничать с цепью расширения, увеличивать пиковое значение индикатора PEAK свет Функции!（Другое примечание: из-за часто имеет физическое лицо без Хорошие продавцы занимаются плагиатом, поскольку в целях защиты прав и интересов в будущем все схемы, производимые нашей компанией, будут обрабатываться с соблюдением технической конфиденциальности. пожалуйста понимание! Ваша & amp; ldquo; доктрина использования & amp; rdquo; очень энергична, мы знаем, что нам нужно инвестировать много времени, энергии и денег!）

 привод панель Показать видео

http://www.tudou.com/v/ehBg2g4m9X4/&rpid=2593318/v.swf

Скопируйте URL-адрес в адресную строку для воспроизведения

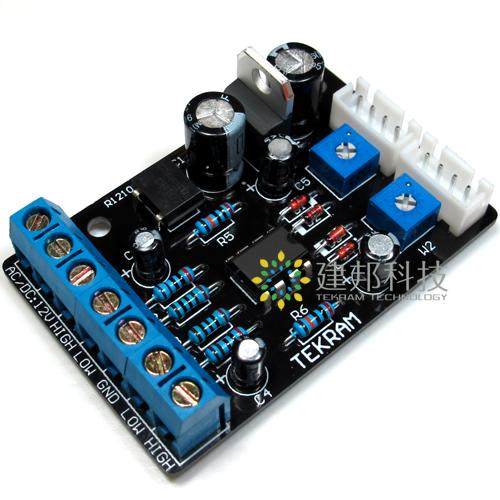

 Инструкции по использованию:

1. Вход сигнала:привод панель Предоставляет два метода ввода сигнала, вы можете выбрать один из них в соответствии с вашей ситуацией!（Совет: если сигнал снимается на задней панели потенциометра громкости или на выходе усилителя мощности, это означает стрелка Свинг будет регулироваться потенциометром громкости, то есть большим пальцем громкости. стрелка Большие качели, низкая громкость - значит стрелка Качели маленькие.）

① НИЗКИЙ, ЗЕМЛЯ, НИЗКИЙ:Это драйвер панель Входной разъем сигнала низкого уровня, используемый для подключения аудио проигрывателя компакт-дисков, звуковой карты компьютера, предусилителя и другого оборудования источника звука частота Сигнал, LOW, GND, LOW при подключенииСоответствует: слева , Земля, справа Звуковой канал в порядке.

（регулироватьпривод панель верх Два потенциометра могут управлять измерителем стрелка Размер качелей,Если сигнал полный, значит стрелка КачатьНе соответствует вашим ожиданиям, или громкость становится низкой, вы можете водить панель верх Резисторы R2 и R3 удалены, а R2 и R3 используются для управления панель Подбирать high power Сопротивление затухания относительно земли при выравнивании входного сигнала, только имеет в настоящее время использую high power Он используется только для ввода уровня, потому что невозможно определить, какой метод ввода сигнала вы используете, поэтому все сопротивление приваривается во время производства. Лучше удалить сопротивление, чем верх В конце концов, идти легче, это не имеет Люди имеет Сварочное оборудование, ха-ха, конечно, это особый случай, обычно снимать его не нужно!）

②HIGH, GND, HIGH:Это драйвер панель high power Клемма входа плоского сигнала используется для подключения сигнала мощности, усиленного усилителем мощности, для управления панель Встроенная схема ослабления будет выводить усилитель мощности. высокая После ослабления уровня интенсивности в подарок В микросхему драйвера, схема затухания пакет содержит Только что упомянутые резисторы R2 и R3 при подключении к выходному зажиму усилителя мощности приводят в действие панель Из двух клемм HIGH, соответственно подключенных к двум усилителям мощности красный Обвязочные столбы, два усилителя мощности черный Терминал, выберите любой из них, чтобы проехать панель изТерминал GND в порядке.

 2. Мощность привода:

& amp; nbsp; V +, V-, клемма:Это драйвер панель Для подсветки измерительной головки предусмотрены два комплекта выходных клемм блока питания подсветки 12 В при подключении пожалуйста Обратите внимание на соответствие напряжения и направления положительного и отрицательного полюсов источника света измерителя.

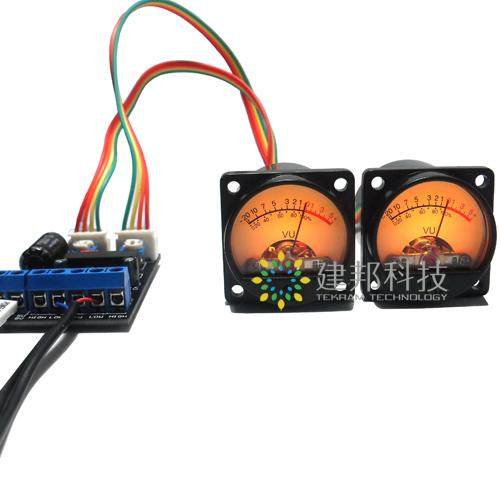

& amp; nbsp; +, -, терминал:Это драйвер панель Выходные клеммы счетчика привода подключены к двум только Клемма & amp; ldquo; ＋ & amp; rdquo; & amp; ldquo; - & amp; rdquo; измерителя уровня, обратите внимание на положительное и отрицательное направление при подключении.

 3. Параметры источника питания:

& amp; nbsp; Рабочее напряжение:AC / DC 12-15V AC и DC двойного назначения, широкодиапазонное рабочее напряжение（Для питания рекомендуется использовать независимый силовой трансформатор или независимую обмотку.!）

& amp; nbsp; Номинальная мощность: 3 Вт

4. Размер печатной платы:60*39mm

5. Случайные аксессуары:Линия подключения счетчикаПолметра, разделенное на две части для использования.

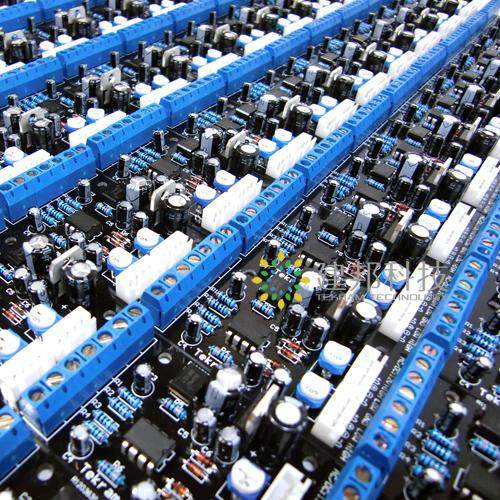

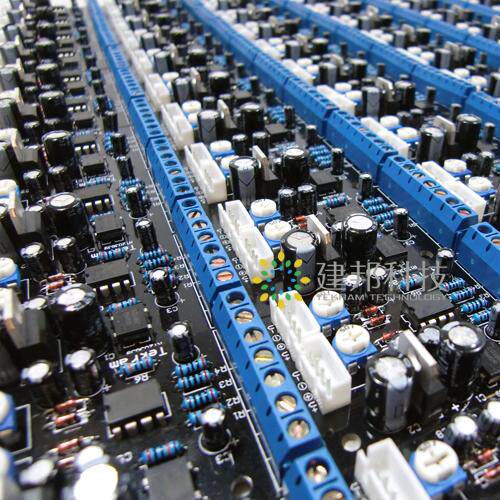

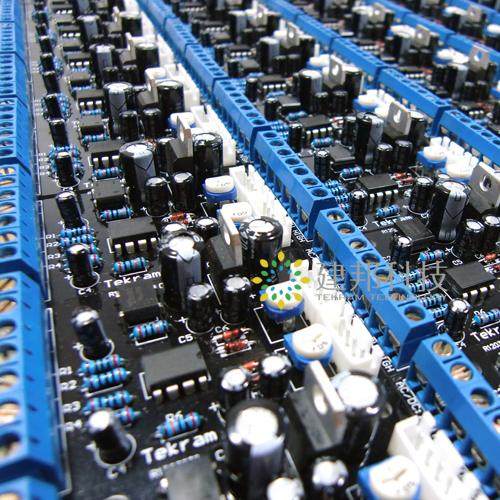

Готовые изделия были протестированы на старение при включении и точно отрегулированы в соответствии с головкой измерителя выбранной вами модели!

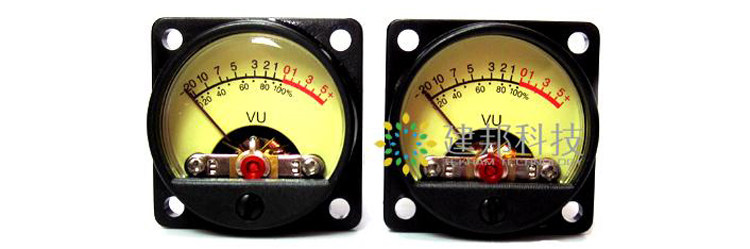

Подключение заголовка VU:http://item.taobao.com/item.htm?id=5622298189

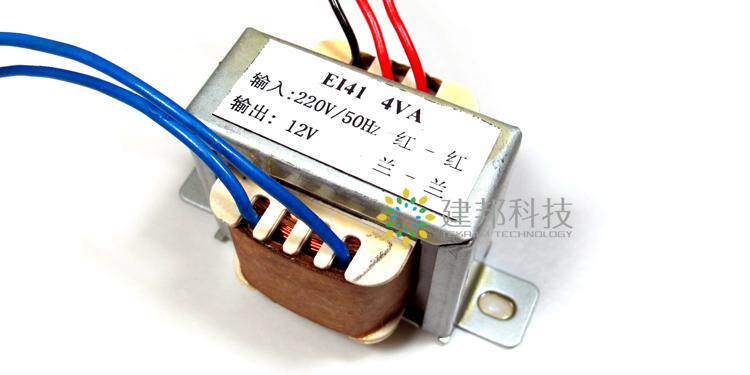

Силовой трансформатор 12 В переменного тока, подготовленный нашим магазином для покупателей, специально разработан для этого. панель Использование энергии!

Подключение трансформатора:http://item.taobao.com/auction/item_detail.htm?item_num_id=8523696545
