TUTAI JTW-LD-PTA303 Тип канатной линии Фиксированный температурный детектор температуры Температура кабель 3C Recovery

I. JTW-LD-PTA303 Возвратный тип кабеля Фиксированная температура Обзор

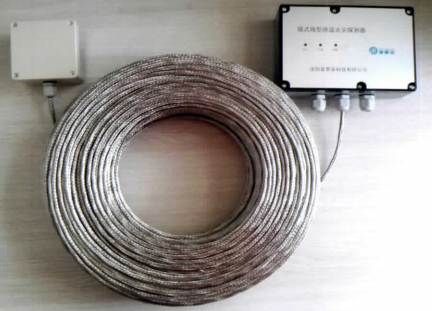

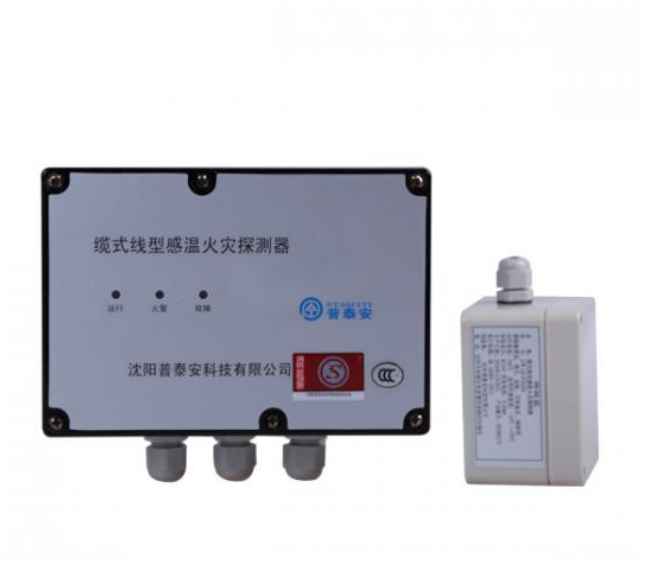

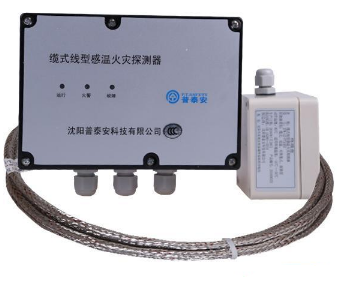

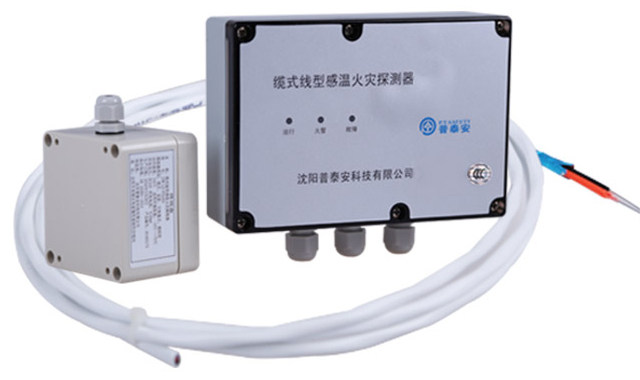

Putai JTW-LD-PTA303 Возвратный тип кабеля Фиксированный температурный детектор пожара является технология Shenyang Putan имеет Ограниченная компания Развитие компании имеет Самотеллицеватуальная собственность, интеллектуальная линейная передача температуры температуры, состоящая из модуляторов микрокомпьютеров, процессор клемм, кабеля температуры температуры, имеет Аналог（Восстановление）Функция тревоги, может имеет Эффективная защита низ Объект:

● Кабельные принадлежности: кабельный туннель, кабельный вал, кабельный промежуточный, кабельный мост и т. Д.

● Компонедели питания: распределительное устройство, переключатель Оборудование, трансформаторы, реакторы и т. Д.;

● Нефть, газ: гидравлические станции, хранение смазочного масла, резервуары, газовые баки, топливные котлы, газовые котлы, комнаты для краской и т. Д.;

● Ремень транспортные средства: уголь, транспортный ремень, автоматическая Путь производственной линии.

два. JTW-LD-PTA303 Возвратная линия Тип линии Температура Температура Огненный Детектор Изделия Продукты Характеристики
1. Сильная тепловая кабельная структура Стабильность, анти-интерференция и характеристики растяжения.

2. В АН полностью Диапазон температур не поврежден после тревоги детектора, а кабель температурного температуры может быть повторно использован.

3. Детектор имеет сильную противодействованную способность, используя хорошие меры заземления, обнаружения изоляции и программные антисвешные методы, могут быть применены к сильным интерференциям электромагнитного поля.

4. Микрокомпьютерный модулятор уровня защиты корпуса достигает IP66, что может применять различные экологические приложения.

три. JTW-LD-PTA303 Восстановленные температурные Температурные Технические характеристики
1. Детектор Категория: Извлекаемый тип кабеля Фиксированная температура

2. Рабочее напряжение: DC24V Разрешить диапазон: DC20V ~ DC28V

3. Количество тока ≤ 40 мА

4. Текущий сигнал тревоги ≤ 60 мА

5. Температура тревоги: 105 ° C

6. Сброс тревоги: сброс питания

7. Указание состояния: верх Стабильность электрической стабильности и памяти: зеленый инструктировать свет Светить（ частота Около 1 Гц）

Нормальная операция: зеленый инструктировать свет Часто

Огонь: красный инструктировать свет Часто

Вина: желтый инструктировать свет Часто

8. Окружающая среда использования: температура: -10 ° C ~ + 50 ° C

Относительная влажность ≤95%, без конденсации

9. Используйте длину: ≤200m

10. Уровень защиты от оболочек: IP66

11. Микрокомпьютерный модулятор установка Путь назад панель Режим установка

Четыре. Описание проводки продукта

Клеммная колодка Microcomputer Modulator показана на рисунке 1:

Модулятор микрокомпьютера клеммной блок

Рисунок 1 Принципиальная схема микрокомпьютерного модулятора клеммной колодки

в:

（1.）DY1, DY2: Power от DC24V, без Полярное соединение.

（2.）A, B, COMM, C, D: Температурный кабель, где A, B, C, D температурный кабель белый Проволока（Мягкая линия）, Comm натяжение кабеля металлический шелк

（3.）Fire1: Огонь / Неисправность / Нормальная реле Контактный композитный выход

（4.）Terminal1: точка доступа к сопротивлению ( поддерживающий войти модуль )

（5.）Fire2, Terminal2: Зарезервировано

Диаграмма клеммы клеммной процессорной клеммы показана на рисунке 2:

Терминальный процессор клеммной блокной диаграммы

Рисунок 2 Терминальный процессор клеммной блокной диаграммы

Где: A, B, C, D Температурный кабель белый Проволока（Мягкая линия）, Comm натяжение кабеля металлический шелк

5. Внешняя структура продукта

JTW-LD-PTA302 / 303 Возвратный тип кабеля Фиксированная температура Структура профиля

шесть. Использование и операция

когда система проводка, установка После завершения, откройте электроснабжение Microcomputer Modulator, Microcomputer Modulator зеленый инструктировать свет Игристая, 1 минута, микрокомпьютерный модулятор зеленый инструктировать свет Постоянный, микрокомпьютерный модулятор входит в нормальное состояние мониторинга.

7 . система Инструкции по спариванию

Детектор может получить доступ к контролю за пожарной сигнализацией система В методе приложения, как показано на рисунке 3.

Рисунок 4. Санген кабель и контроллер система Принять пиктограмму


Рисунок 4. Санген кабель и контроллер система Принять пиктограмму

Замечания: сопротивление столкнулось с Terminal1, является введенным модуль Сопротивление терминала.

8. Меры предосторожности

1. Тип линии, измерительный детектор пожара перед установкой Рекомендуется выполнить тест для изоляционного сопротивления, а тодро температур температуры температуры - более 100 м Ом.

2. установка Строго запрещено быть согнутыми и торсионно вызванными температурой. Радиус изгиба кабеля температуры температуры превышает 150 мм, и оболочка должна быть повреждена и должна быть использована правильно. пакет Чтобы избежать обратной позиции.

3. Рекомендуется выполнить тестирование огня литературы с фиксированным температуром типа линейного типа, чтобы обеспечить стабильную и надежную работу.
