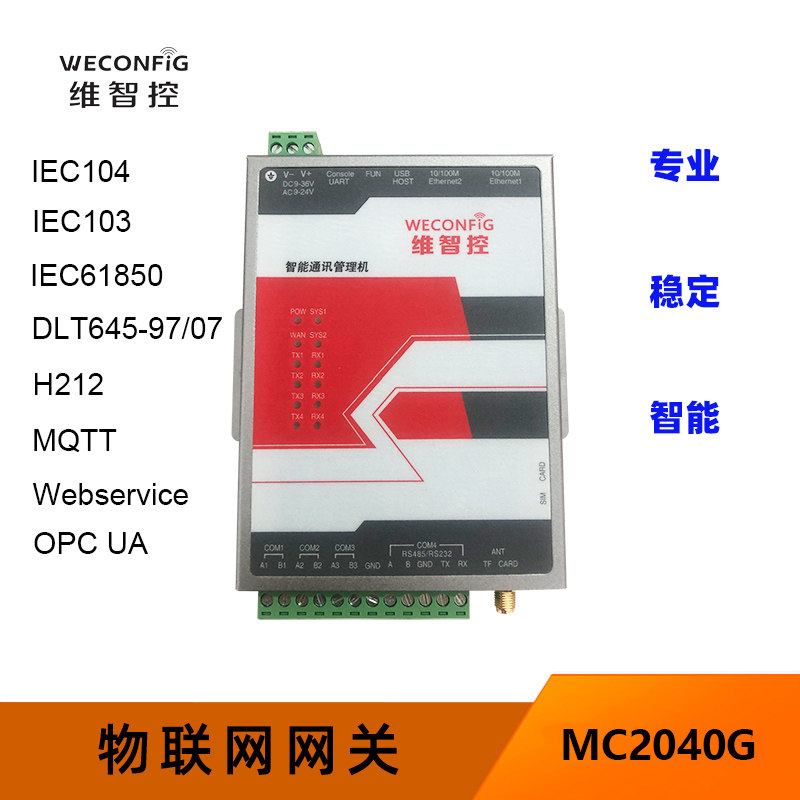

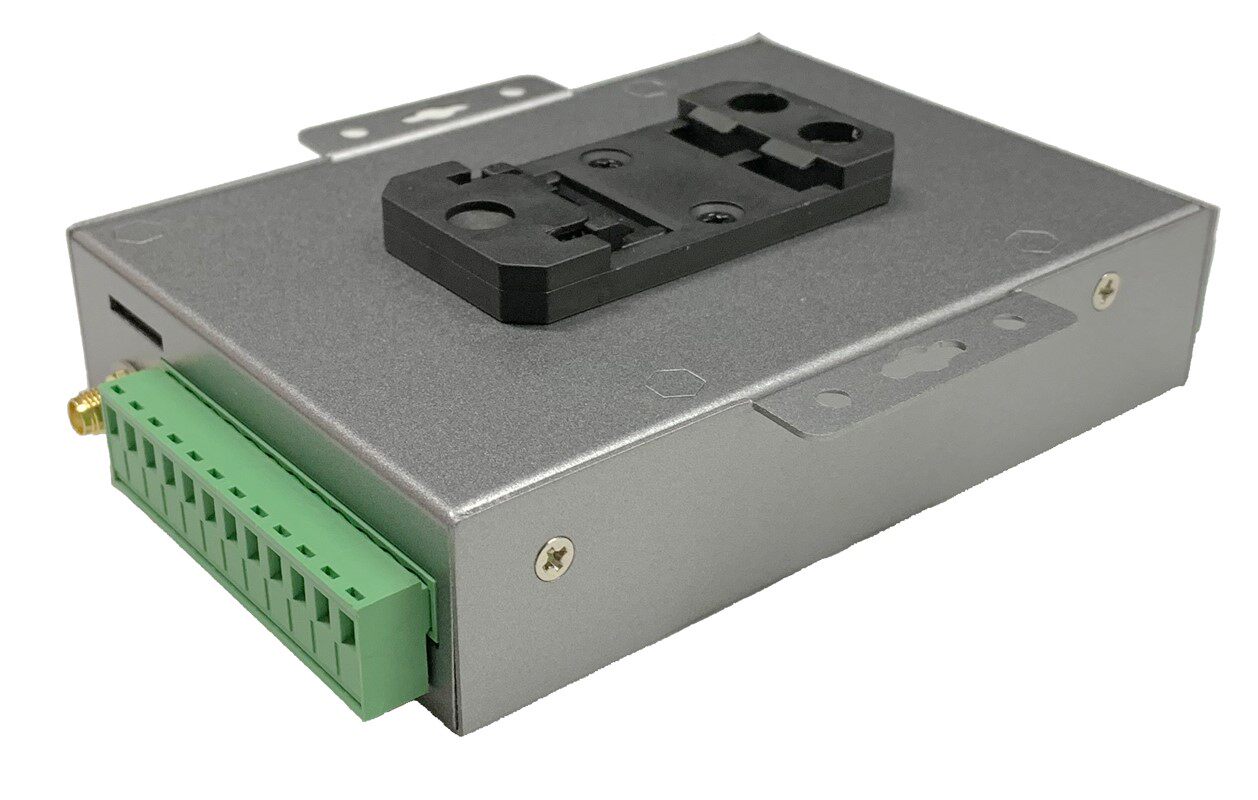

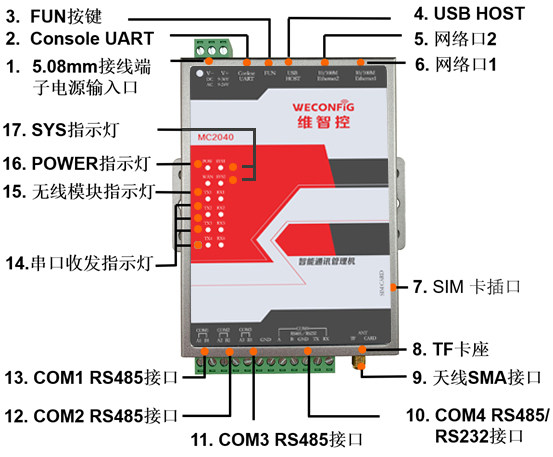

Конвертер протокола MC2040G MODBUS IEC104 IEC103 DLT645 IEC61850 можно настроить

# IEC-61850 Драйвер пересылки

Обратите внимание, что в "ссылке на объект"

# Установите значение драйвера, запустите службу, загрузив файл формата cfg (файл model.cfg)
# файл формата cfg генерируется java -jar genconfig.jar, конкретная командная строка
# java -jar genconfig.jar xxx.cid  model.cfg
имеет В то время может возникнуть ошибка, проверьте GEES в файле cid, если вы найдете эту строку, удалите ее и затем выполните верх Операция

Если после создания файла model.cfg драйвер пересылки не загружается, вам необходимо выполнить файл model.cfg. вручную Модифицируйте, вам нужно удалить несколько строк, например низ Несколько строк в начале GC
GC(goMeasure01 goMeasure01 dsMeasure01 0 0 -1 -1 );

# При заполнении атрибута & amp; rdquo; ссылка на объект & amp; ldquo; необходимо выполнить, например, низ Сценарий Java, а затем просмотрите выходную информацию, заполните формат simpleIOGenericIO / LLN0.Beh.stVal
Файл # xxx.icd - это файл icd, который генерирует файл model.cfg
В терминале отобразится cid файл имеет Имя "ссылки на объект"
# java -jar modelviewer.jar xxx.icd -a
Разместит имеет & Amp; rdquo; reference & amp; ldquo; имя объекта выводится в файл point.txt.
# java -jar modelviewer.jar xxx.icd -a >> point.txt

cfg имя файла слово & amp; nbsp; Настроить абсолютный путь и имя файла cfg для файла cfg
Порт & amp; nbsp; & amp; nbsp; & amp; nbsp; & amp; nbsp; Настройте порт, который необходимо контролировать, порт по умолчанию - 102, без Нужно настроить

Подробные инструкции по эксплуатации см. 03 gateway Настроить описание сервера IEC61850

1. Конфигурация канала
1）& amp; nbsp; & amp; nbsp; & amp; nbsp; Конфигурация атрибута связи:
& quot; Способ связи & quot; без Нужно настроить

2） Конфигурация свойств привода
cfg имя файла слово & amp; nbsp; & amp; nbsp; & amp; nbsp; Заполните в соответствии с фактическим именем файла cfg, его необходимо заполнить верх Путь, например /root/Web3.0/project/model.cfg
Port & amp; nbsp; & amp; nbsp; & amp; nbsp; & amp; nbsp; & amp; nbsp; & amp; nbsp; & amp; nbsp; & amp; nbsp; & amp; nbsp; обычно заполняют 102

Два, конфигурация оборудования
1）Основная информация
без Нужно настроить
2）Вперед
Соберите название точки & amp; nbsp; & amp; nbsp; & amp; nbsp; & amp; nbsp; & amp; nbsp; & amp; nbsp; щелкните, чтобы указать ссылку на точку, которую необходимо перенаправить
Имя переменной & amp; nbsp; & amp; nbsp; & amp; nbsp; & amp; nbsp; & amp; nbsp; & amp; nbsp; имя переменной
Описание переменной & amp; nbsp; & amp; nbsp; & amp; nbsp; & amp; nbsp; & amp; nbsp; & amp; nbsp; описание переменной
Идентификатор переменной & amp; nbsp; & amp; nbsp; & amp; nbsp; & amp; nbsp; & amp; nbsp; & amp; nbsp; Идентификатор переменной
Ссылка на объект & amp; nbsp; & amp; nbsp; & amp; nbsp; Вам необходимо найти соответствующую ссылку на объект в сгенерированном файле point.txt и заполнить,
& amp; nbsp; & amp; nbsp; & amp; nbsp; & amp; nbsp; & amp; nbsp; & amp; nbsp; & amp; nbsp; & amp; nbsp; & amp; nbsp; Например, DCMonitorDCM1 / MMXU1.Idc1.mag.f представляет телеметрию значение DCMonitorDCM1 / MMXU1.Idc1.t выражается как время
& amp; nbsp; & amp; nbsp; & amp; nbsp; & amp; nbsp; & amp; nbsp; & amp; nbsp; & amp; nbsp; & amp; nbsp; & amp; nbsp; Например, DCMonitorDCM1 / GGIO1.Alm4.stVal представляет удаленную сигнализацию объем. DCMonitorDCM1 / GGIO1.Alm4.t выражается как время
Коэффициент & amp; nbsp; & amp; nbsp; & amp; nbsp; & amp; nbsp; & amp; nbsp; & amp; nbsp; & amp; nbsp; & amp; nbsp; & amp; nbsp;
База

* 1 Настройка точки дистанционного управления
Если связанная точка является точкой удаленного управления, «ссылка на объект» должна быть настроена как DCMonitorDCM1 / GAPC1.YK01.Oper.ctlVal.（Дело в Oper.ctVal）
Когда значение ctlModel точки удаленного управления DO равно 1 или 3, просто выполните его напрямую, то есть напрямую измените значение Oper.ctlVal для успешного управления.
Когда значение ctlModel точки удаленного управления DO равно 4, вам нужно сначала выбрать SBOw.（Изменить SBOw.ctVal）, А затем исполните Opera（Изменить Opera.ctVal）Может быть выполнено успешно

* 2 Настройка точки удаленной настройки Общая удаленная настройка
Если связанная точка является удаленной уставкой, «ссылка на объект» должна быть настроена как DCMonitorDCM1 / GGIO20.BHDZ01.setMag.f（Точка установлена ​​Mag.f）Тип функции FC должен быть SP

* 3 Установка точки настройки
Если связанная точка является точкой с фиксированным значением, «ссылка на объект» должна быть настроена как DCMonitorDCM1 / LLN0.TempLmt.setMag.f（Сосредоточьтесь на setMag.f）Тип функции FC должен быть SE при моделировании.
