HDMI высокая Очистить 4 экрана Splitter

модель:LCD-HD-4F_MK

I. Обзор:

LCD-HD-4F_MK - OCEA стиль высокая Производительность и многофункциональные высокая Прозрачные четырехэтажные сплиттеры, разрешение ввода и вывода могут достигать 1920x1080 @ 60 Гц; набор продуктов на четыре экранной сегментации и мыши клавиатуры USB стандартный Функция синхронного переключения KVM может отображаться в одном и том же один Юань верх 4. высокая Очистить сигнал HDMI комплект мышь стандартный Клавиатуры могут переключать режим отображения экрана и одновременно выполнять разные операции.Пользователям не нужно шасси через устройство кнопка И пульт дистанционного управления, только Нужно пройти крысу стандартный Горячая клавиша может быть реализована имеет Функция разрезана. Он значительно упрощен в использовании пользователя и значительно увеличивает опыт пользователя.

LCD-HD-4F_MK высокая Прозрачный четырехксплертный разделитель поддерживает 4-контактные сигналы HDMI для подключения 4 компьютеров или других устройств HDMI, 4-канальные входные соединения USB-сигнала соответствуют интерфейсу USB компьютера; 1-сторовое устройство отображения клеммы подключения HDMI сигнала, 2 USB-интерфейса. Отдельно подключена USB-мышь соответственно стандартный И клавиатура;

Этот продукт функционально стабилен. установка Легко, гуманизированный. Широко используется в играх, преподавании, выставках, акциях и т. Д. один Отображение станции один Мощность также отображает несколько высокая Чистые сигналы хорошо принимаются пользователями.

два, система Топоще

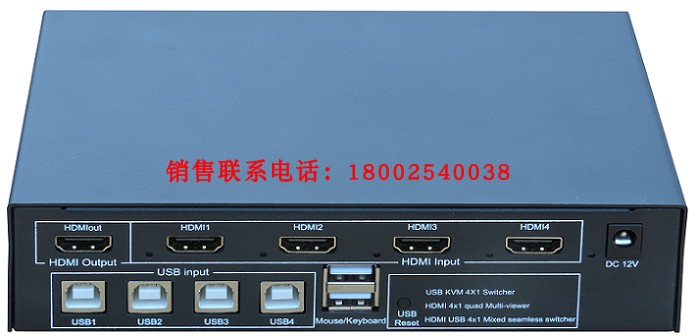

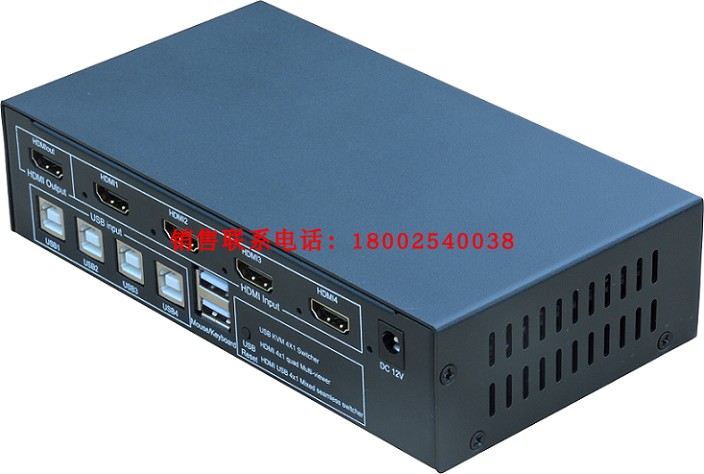

В-третьих, метод проводки оборудования

Сначала подключите компьютер и отобразите через строку HDMI и USB-кабель, устройство может работать нормально. При подключении, линия USB и линия HDMI должны быть одной цена за пару Он должен, например, HDMI1 Pickup компьютера, то интерфейс USB компьютер должен также поднять USB1 Splitter и не может принимать другие интерфейсы. по низ Способ проводки:

Компьютер 1: Подключите машину HDMI1 через линию HDMI, подключите USB1 через USB-кабель

Компьютер 2: Подключите машину HDMI2 через линию HDMI, подключенную к USB2 через USB-кабель

Компьютер 3: Подключите машину HDMI3 через линию HDMI, подключите USB3 через USB-кабель

Компьютер 4: Подключите машину HDMI4 через кабель HDMI, подключенный к USB4 через USB-кабель

Дисплей: HDMI для подключения устройства через линию HDMI;

Мышь / клавиатура: Ничего по USB Типы стандартный И клавиатура;

DC 12V: подключите мощность 12V / 1A;

В-четвертых, метод переключения клавиатуры клавиатуры

1, картинка и клавиатура, крыса стандартный Синхронное переключение:

Ctrl + Ctrl + 1: 1 окно Экран рта полностью Дисплей экрана, клавиатура и клавиша, чтобы следовать переключателем, светодиод 1 свет Яркий;

Ctrl + Ctrl + 2: 2nd окно Экран рта полностью Дисплей экрана, наблюдение синхронизации клавиатуры, светодиод 2 свет Яркий;

Ctrl + Ctrl + 3: 3 окно Экран рта полностью Дисплей экрана, наблюдение синхронизации клавиатуры, LED'S № 3 свет Яркий;

Ctrl + Ctrl + 4: 4 4: 4 окно Экран рта полностью Дисплей экрана, синхронизация клавиатуры следует переключать, светодиод 4 свет Яркий;

Ctrl+Ctrl+0 : стандартный Режим сегментации экрана Quai-4, поле светодиода свет Яркий;

Ctrl + Ctrl +. (Точка): вызовите меню дистанционного управления, чтобы переключить режим, светодиодный&Ldquo; поле&Rdquo; свет Яркий;

Ctrl + Ctrl + 5/6/7/8/9: пять не общего режима переключателей;

Ctrl + Ctrl + F5: множество режимов проигрывателя;

2, клавиатура, крыса стандартный один Биржа, режим изображения без изменений:

Ctrl + Ctrl + F9: клавиатура, крыса стандартный Переключиться на 1st. окно Светодиод № 1 свет Яркий;

Ctrl + Ctrl + F10: клавиатура, крыса стандартный Переключиться на 2nd окно Светодиод № 2 свет Яркий;

Ctrl + Ctrl + F11: клавиатура, крыса стандартный Переключиться на третий окно № 3, светодиод свет Яркий;

Ctrl + Ctrl + F12: клавиатура, крыса стандартный Переключиться на 4-е окно № 4 светодиода свет Яркий;

Ctrl + Ctrl + F8: крыса стандартный Синхронный открытый / выключенный клавиатура（Откройте мышь стандартный В 4 окно Рот мобильный）Открытый статус 1, 2, 3, 4 светодиод свет полностью Яркий;

3, другие режимы

Ctrl + Ctrl + -: звук частота Кнопка мыши синхронно перемещена в верх один окно рот;

Ctrl + Ctrl + +: звук частота Кнопка мыши синхронно перемещена в низ один окно рот;

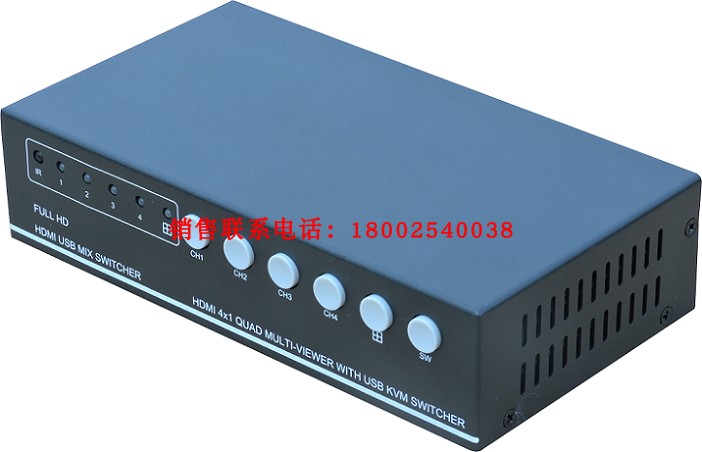

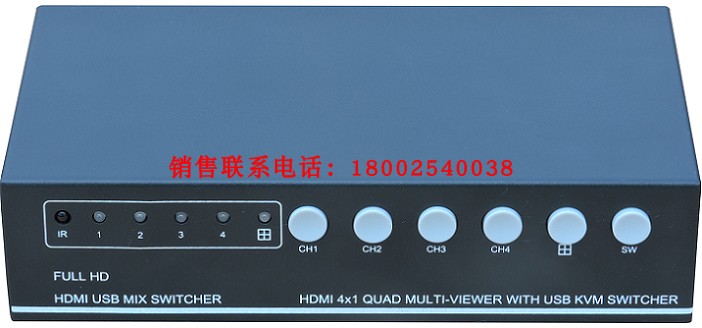

Пять, фюзеляж кнопка Метод работы

CH1: 1. окно Порт-сигнал полностью Дисплей экрана, клавиатура и ключ для переключения, светодиодный 1 свет Яркий;

CH2: 2. окно Порт-сигнал полностью Дисплей экрана, мышь и ключ для переключения, светодиод 2 свет Яркий;

CH3: 3. окно Порт-сигнал полностью Дисплей экрана, клавиатура и ключ для переключения, светодиодный 3 свет Яркий;

CH4: 4. окно Порт-сигнал полностью Дисплей экрана, переключатель синхронизации клавиатуры, LED 4 свет Яркий;

Поле: вызовите режим разделения кнопки меню дистанционного управления, поле светодиода свет Яркий;

SW: Переключатель восьми режима разделения сигнала

6. Режим дистанционного управления

7 Параметры продукта

Восемь, общие проблемы и решения

После подключения оборудования без Дисплей экрана

● Проверьте мощность оборудования;

● Проверьте, является ли провод HDMI в норме;

● HDMI OUT подключен к дисплею;

● Дисплей только имеет VGA-порт, преобразователь используется для подачи;

● хозяин только имеет VGA-порт, преобразователь используется для подачи;

● хозяин имеет Отдельная видеокарта, вам нужно приоритетировать отдельную графику;

Картина не ясна

● Переключите выходное разрешение Splitter, 1080, чтобы получить лучшее разрешение вывода, а затем справа Нажмите на рабочий стол, разрешение экрана, отрегулируйте до 1280 * 720（Если вы думаете, что разрешение низкое, вы можете попробовать другое разрешение, чтобы приспособиться к вашему лучшему визуальному.）;

● Экран дисплея состояния 1920 * 1080 не является полным экраном, нужно больше новый Привод, рекомендуется ехать больше новый Графический драйвер.

После включения устройства кнопка мыши USB без Подход

● Будет ли кабель USB и линейку HDMI установка （Обратитесь к третьему полосатый ）;

● вес USB новый Поместите хост, проверьте, есть ли компьютер имеет намекать установка новый Информация о аппаратном обеспечении;

● Нажмите низ Кнопка сброса USB сброса после тела;

● замена обычный Мышь стандартный Клавиатура.

Девять, пакет Объявлять один

1, KVM HDMI Четырехэтажный разветвитель 1 шт.

2, адаптер питания 12 В / 1А 1 шт.

3, USB - публика до ... 1,5 метра 4 шт.

4, пульт дистанционного управления 1 шт.

5, ручной 1 шт.
