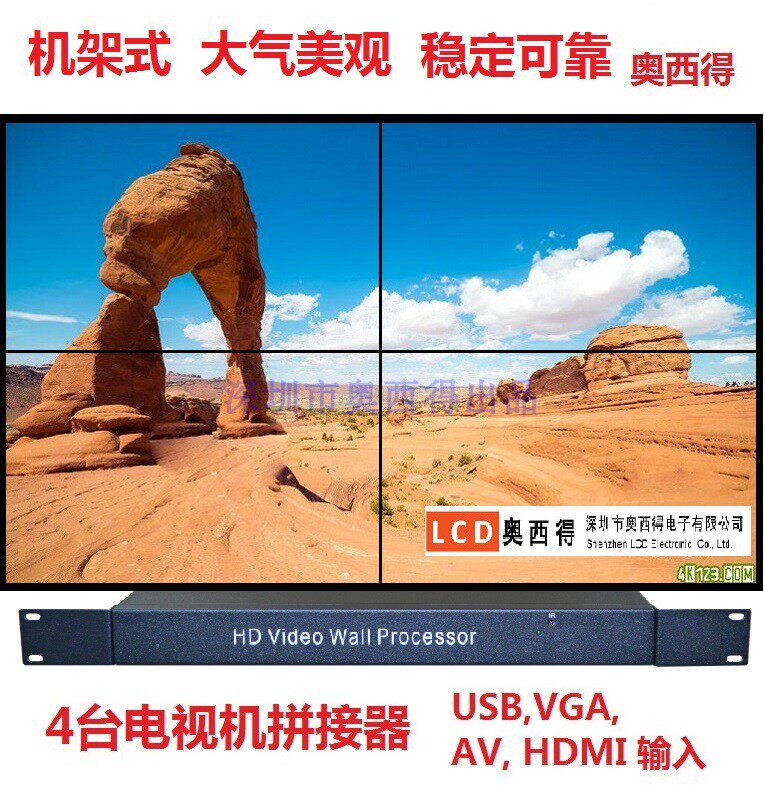

Установленные в стойку 4 комплекта ТВ-сплайсеров, большой ЖК-дисплей, многоэкранный дисплей, блок управления обработкой данных один 1 из 4, четыре выхода

4 ТВ-аппаратов

Тип стеллажа, красивый и атмосферный тип

4 комплекта сварочного аппарата для ЖК-телевизоров модели: LCD-HD-4F-WWS.

4 устройства для сварки ЖК-телевизоров, HDMI высокая Прозрачная коробка для сращивания телевизоров, сплайсер для телевизоров 1 на 4 выхода, основная функция - интегрировать полный HDMI, VGA, AV, USB высокая Сигнал четкого изображения делится на 4 блока, а затем распределяется по 4 видео. частота отображать один Юань (например, обратная проекция один Юаней, ЖК телевизор, монитор или монитор и т. Д.), В комплекте с 4 HDMI высокая Ясное видение частота отображать один Элементы образуют большой экран с динамическими изображениями.TV Splicer - это стиль Поддержка нескольких входных сигналов один Процессор объединения экранов может равномерно разделять и увеличивать внешнее входное изображение в полноэкранное изображение, а затем выводить его через каждый порт HDMI непосредственно на устройство отображения терминала для достижения эффекта объединения изображений.

Функции

Поддержка USB-видео частота , Изображения и воспроизведение музыки;

Поддержка входного сигнала AV, VGA и HDMI1.4;

Поддерживает поворот любого выходного изображения на 180 градусов и поддерживает поворот дисплея;

Поддержите клиента, чтобы изменить форму соединения по желанию, например, 4-стороннее соединение может быть режимом 2X2 или двумя режимами 1X2;

Шасси высотой 1U поддерживает четыре выхода сигнала HDMI;

Шасси 2U поддерживает 5–16 выходных сигналов HDMI;

Поддержка звука через вход USB и внешний вход HDMI частота Выход сигнала HDMI;

Поддержка 3D-сигнала при входе HDMI1.4 автоматическая Определить и автоматическая Переключатель; при воспроизведении источника USB 3D необходимо использовать пульт дистанционного управления вручную Переключить режим 3D;

Поддержка дистанционного управления;

Поддержка технологии экранирования кромок;

Ширину области гашения изображения можно регулировать с помощью пульта дистанционного управления, чтобы компенсировать явление расслоения изображения, вызванное механическими краями ЖК-экрана и зазором сращивания, так что сращенное изображение остается неискаженным в целом.

Руководство по сборке

1. Четыре блока сращивания шасси 1U используют источник питания постоянного тока 12 В / 3 А, а блоки сращивания нескольких блоков шасси 2U используют источник питания переменного тока 220 В / 110 В.

2. Разъем входного сигнала поддерживает входной сигнал HDMI, VGA, AV, USB и подключается к различным источникам сигнала соответственно.

3. Выходные порты HDMI соответственно подключены к входным портам HDMI экрана сращивания терминала, а количество выходных портов равно слово Номер, соответствующий экрану слово Соответствует низ Как показано на рисунке:

инструкции

1. Включите питание. переключатель Примерно через 20 секунд на экране сварки сначала отобразится номер выходного порта сварочного аппарата, который может быть основан на конкретном номере порта и верх Порядок показанных выше экранов для сращивания определяет правильность соединения между выходом устройства для сращивания и экраном для сращивания. Эти два элемента должны быть одинаковыми. цена за пару Должно быть.

2. Номер порта вывода только Он отобразится примерно через 10 секунд. автоматическая Исчезни, забери низ Сращенное изображение будет отображаться только тогда, когда оно поступит. Вход HDMI по умолчанию, если интерфейс не имеет Входной сигнал, на экране отобразится & amp; ldquo; без Сигнал & amp; rdquo; диалоговое окно.

3. Если имеет При необходимости вы можете исправить явление расслоения изображения, вызванное физической рамкой телевизора и зазором стыковки. Лучше зафиксировать источник сигнала в одном кадре имеет Для изображений, таких как человеческое лицо или большой круг, используйте пульт дистанционного управления для настройки изображения, чтобы изображение могло плавно переходить и не деформироваться при соединении соседних телевизоров.

4. При воспроизведении источника 3D поддержка слева справа 3D, верх и низ Отображение сращивания сигналов 3D и чересстрочной линии 3D; в то же время устройство отображения терминала должно поддерживать поляризованный режим 3D, а устройство отображения терминала должно быть равномерно переключено в режим 2D. полностью Режим экрана.

5.3D режим только Поддержка входа HDMI или USB. стрелка Для различных 3D-режимов без Необходимо настроить устройство отображения, только 2D / 3D с дистанционным управлением требуется кнопка Переключение цикла позволяет реализовать трехмерный эффект отображения сращивания.

6. Каждое выходное изображение можно подсчитать с помощью пульта дистанционного управления. слово Ключ реализует поворот изображения на 180 градусов.

7. Режимы HDMI и USB поддерживают 3D-гармонию. частота , Режимы VGA и AV не поддерживают 3D-гармонию частота .

Лицо дистанционного управления панель Фигура

Монтаж в стойку 4 ТВ-аппаратов высокая Четкий ЖК-экран, блок управления обработкой сращивания 4 в 1
