ES9038 DAC I2S / DSD / DOP / оптическое / коаксиальное декодирование панель

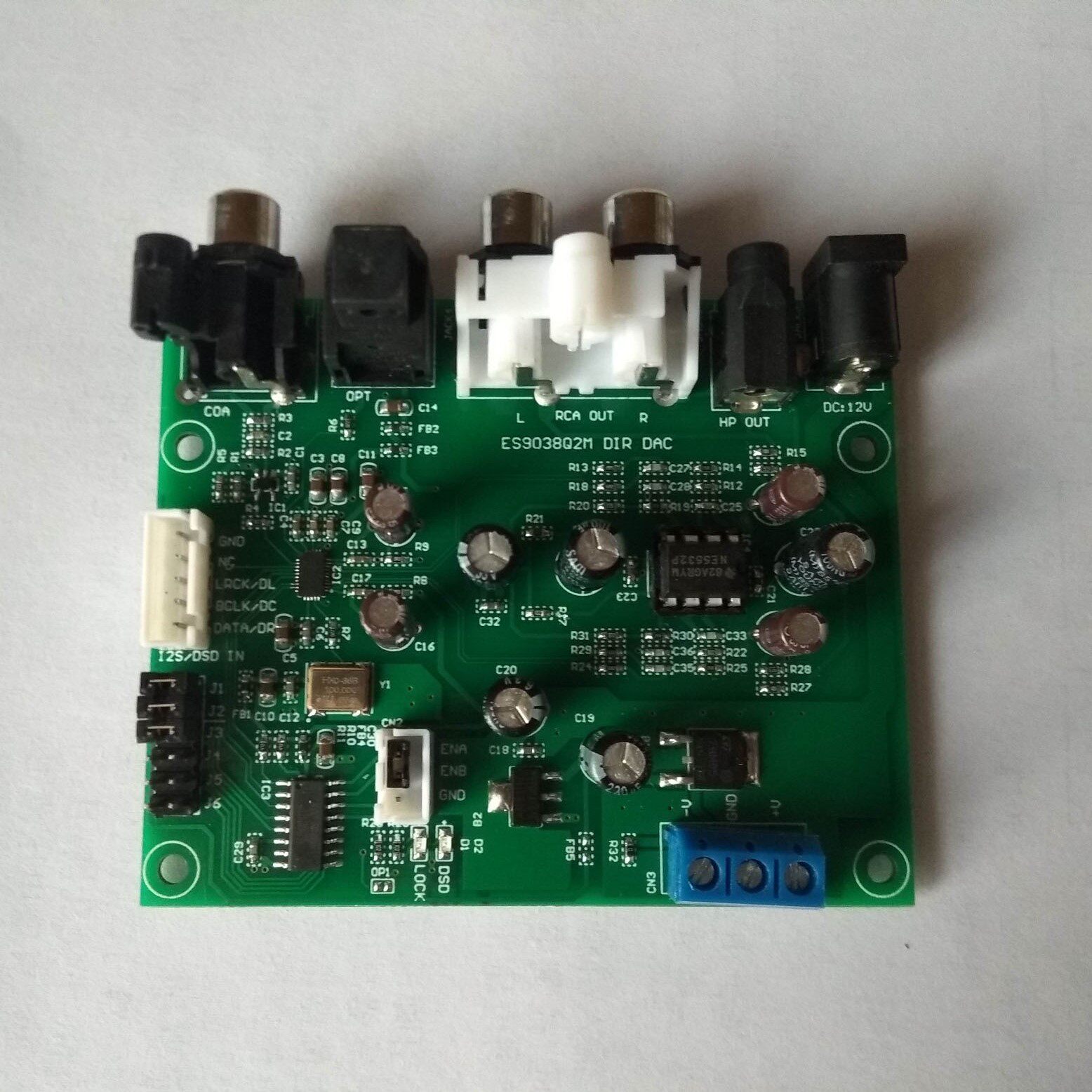

ES9038Q2M I2S / DSD / DOP / оптическое / коаксиальное декодирование панель



Импортированный звук ELNA частота Емкость и корейский Импортированный звук частота емкость

Вход может выбрать коаксиальный / оптический / I2S / RJ-16 / DSD вход

без Сигнал, ЗАМОК свет Мигает, имеет БЛОКИРОВКА при сигнале и блокировке свет Долго яркий,

DSD, когда сигнал PCM свет Не горит, если это DSD или DOP горит

Выход с выходом RCA и разъемом 3.5



параметр: +129dB DNR,–120dB THD+N



Коаксиальный:PCM44.1k~192k 16~24bit/DOP DSD64

Волокно: PCM44.1k ~ 192k 16 ~ 24bit / DOP DSD64

I2S / DSD: PCM44.1k ~ 384k 32 бит / DSD64, DSD128, DSD256

Определение вывода I2S / DSD: PCM_BCLK-DSD_CLK, PCM_LRCK-DSD_L, PCM_DATA-DSD_R

Рабочее напряжение:

1. один Источник питания постоянного тока (розетка постоянного тока) 12 В ~ 15 В, R32 необходимо замкнуть накоротко (по умолчанию)

2. двойной источник питания постоянного тока, двойной 8 В ~ 15 В, R32 должен быть открыт (покупатель отпаивает резистор R32)

Примечание, один И двойной источник питания только Может выбрать один из них, не может подавать питание одновременно

звук частота Настройки ввода:

& amp; nbsp; J1 короткий, коаксиальный вход

& amp; nbsp; J2 короткое замыкание, оптический вход

& amp; nbsp; J1 и J2 не закорочены, вход I2S

номер слово звук частота Выбор формата:

OP1 разомкнутая цепь: входной формат PCM - I2S-32BIT (по умолчанию)

Короткое замыкание OP1: входной формат PCM - RJ-16BIT, также известный как формат SONY и стандартный формат.

Настройки фильтра:

 J3, J4, J5, J6 не закорочены, Фильтр =apodizing fast roll-off filter

 J3 не закорочен:

& amp; nbsp; & amp; nbsp; & amp; nbsp; & amp; nbsp; J4 закорочен, фильтр = фильтр кирпичной стены

& amp; nbsp; & amp; nbsp; & amp; nbsp; & amp; nbsp; J5 короткий, filter =corrected minimum phase fast roll-off filter

& amp; nbsp; & amp; nbsp; & amp; nbsp; & amp; nbsp; J6 короткое замыкание, фильтр =minimum phase slow roll-off filter

 Короткое замыкание J3:

& amp; nbsp; & amp; nbsp; & amp; nbsp; & amp; nbsp; J4 закорочен, фильтр = фильтр с минимальной фазой и быстрым спадом

& amp; nbsp; & amp; nbsp; & amp; nbsp; & amp; nbsp; J5 короткий, filter =linear phase slow roll-off filter

& amp; nbsp; & amp; nbsp; & amp; nbsp; & amp; nbsp; J6 закорочен, фильтр = линейно-фазовый фильтр с быстрым спадом

контроль громкости:

& amp; nbsp; VOL: закороченный ENB-GND для отключения звука, закороченный ENA-ENB для максимальной громкости,Может быть подключен один Подключенный потенциометр



Для лучших результатов пожалуйста Стрелять низ Поверхностное соединение:
