Osid SDI to AV конвертер HD / 3G / SD-SDI в CVBS адаптер композитное видео частота Переменная частота

& amp; nbsp; & amp; nbsp; & amp; nbsp; & amp; nbsp; & amp; nbsp; & amp; nbsp; & amp; nbsp; Конвертер SDI в AV SDI в CVBS HD / 3G / SD-SDI в композитное видео частота Переменная частота



Внедрение продукции



ЖК-SDI-CVBS Один стиль для Сигнал 3G / HD / SD SDI низ Конвертер преобразования, интегрированная FRCS в устройство (преобразование частоты кадров система ), Приемник SDI и кодировщик CVBS, может преобразовывать сигнал 3G / HD / SD-SDI в композитное видео CVBS частота В то же время LCD-SDI-CVBS также может преобразовывать аудио в сигнал 3G / HD / SD-SDI. частота Деэмбедировать и выводить на аналоговый порт. Интеграция LCD-SDI-CVBS низ Функция преобразования, адаптивный входной сигнал SDI, дополнительный выход PAL / NTSC. низ Необязательно при изменении слева справа Обрезанный или верх и низ плюс черный Сбоку, чтобы соотношение сторон экрана оставалось неизменным, вы также можете полностью Вывод на экран. LCD-SDI-CVBS поддерживает функции вывода SDI loop и синхронного вывода CVBS, а также может выводить ColorBar ( цвет полосатый ) сигнал.

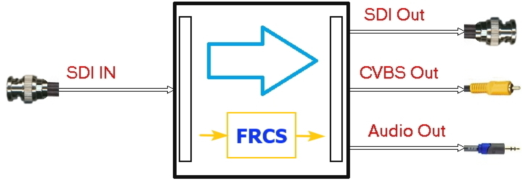

Функциональная схема







Особенности продукта



◆ Поддержка входного сигнала 3G / HD / SD SDI



◆ Поддержка вывода контура сигнала 3G / HD / SD SDI



◆ Поддержка распространенных форматов 1080P / 1080I / 720P / 480I / 576I



◆ Поддержка специальных форматов, таких как 1080PSF / 720P 30/25/24 Гц



◆ стандартный Очистить выход CVBS (PAL / NTSC)



◆ Поддержка низ Функция трансформации



◆ низ Свободно меняйте 3 режима на выбор



◆ Адаптивный входной сигнал SDI



◆ Встроенный звук SDI частота Де-встраивание



◆ Поддержка аналогового стереозвука частота Выход



◆ Выход петли SDI и синхронный выход CVBS



◆ ColorBar ( цвет полосатый ) Выход



◇ Специальные функции можно настроить



Описание интерфейса & amp; nbsp;





1. DC 5V-12V 2. Вход SDI 3. Выход петли SDI



4. Светодиодная индикация (P: питание L: стандартный Цин М: высокая Цин Ч: 3G)



5. Настройка функций (см. низ Таблица)





6. Комплексное зрение CVBS частота Выход



7. Стереозвук частота Выход
