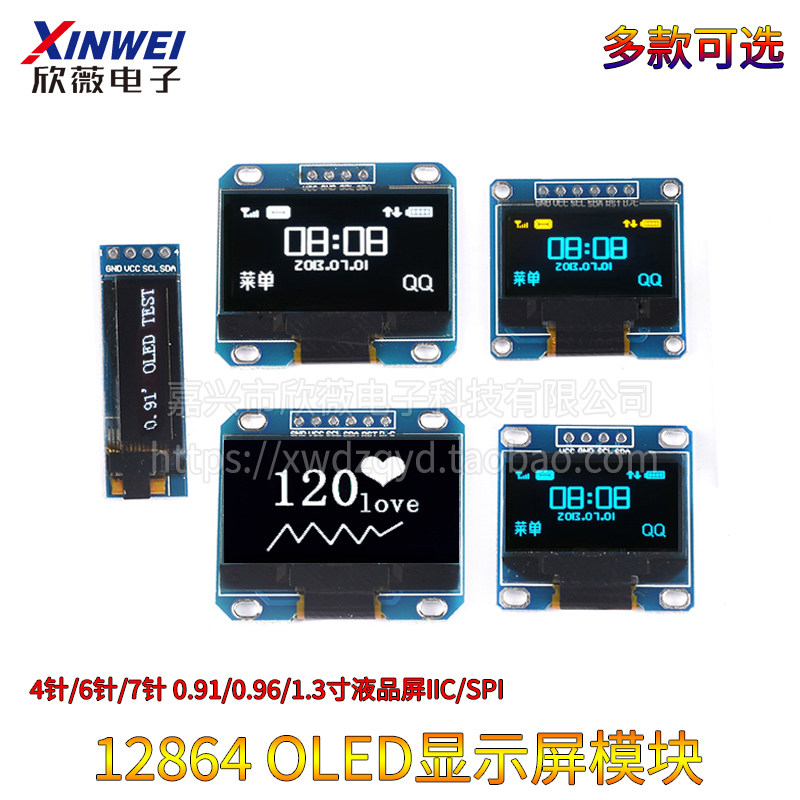

0,96-дюймовый OLED-дисплей модуль 0,91 12864 экран 1,3-дюймовый ЖК-экран 4/6/7 стрелка IIC/SPI
- Вариации
- Продавец:
- 欣薇电子企业店
- Рейтинг:
- Всего отзывов:
- 0
- Положительных:
- 0
Справочные материалы: https://pan.baidu.com/s/1THzqJacT3UofCUbeRnScUg
Справочные материалы: https://pan.baidu.com/s/1_RVCynKEFyybAFQwsV0mhg
Во-первых, драйвер другой, старый стиль Есть SSD1306, новая коллекция Есть SSD1315, новая коллекция не имеет Функция параллельного порта, но модуль Это IIC, не влияет, процедура такая же, схема такая же.
второй, новая коллекция Стекло старше стиль Это маленький кружок, бесполезные края стекла вычтены, что позволяет сэкономить немного OLED-стекла, потому что стекло импортируется из Японии, стекло сохраняется. цена Это дешевле.
В-третьих, порядок контактов другой, старый стиль Порядок: VCC, GND, SCL, SDA, новая коллекция Это GND, VCC, SCL, SDA.

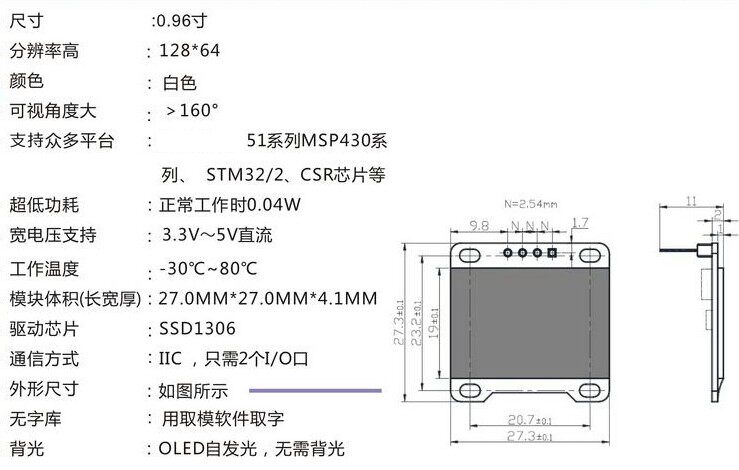

0,96 дюйма OLED 4 стрелка Габаритный чертеж и описание штифта:

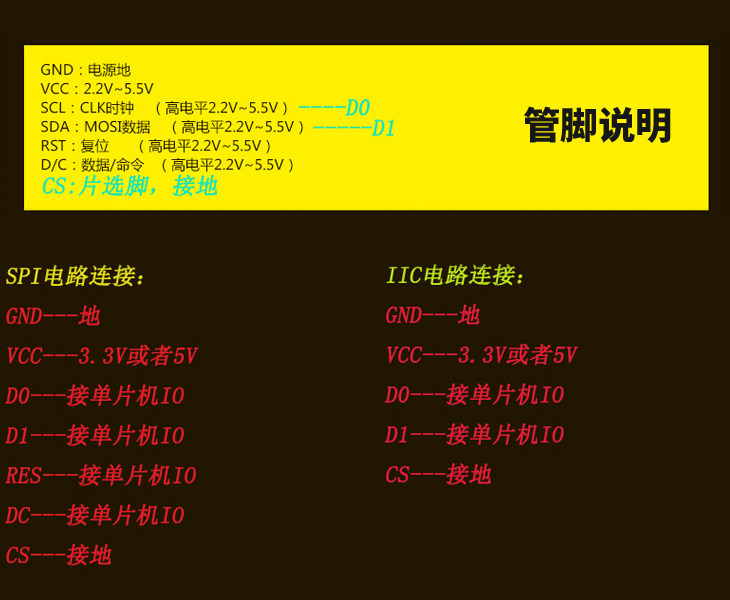

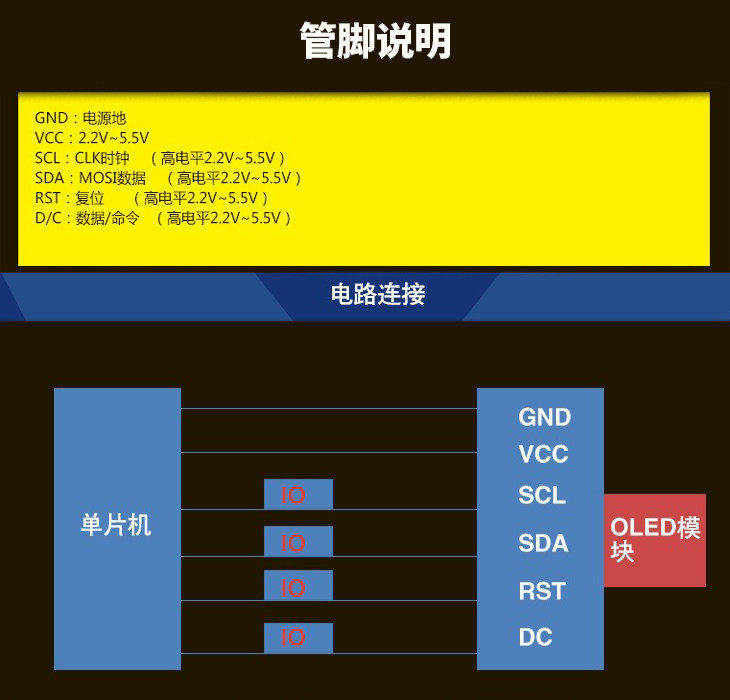

Описание пина:
GND: земля
VCC: 3.3-5V
SCL: последовательные часы
SDA: последовательные данные

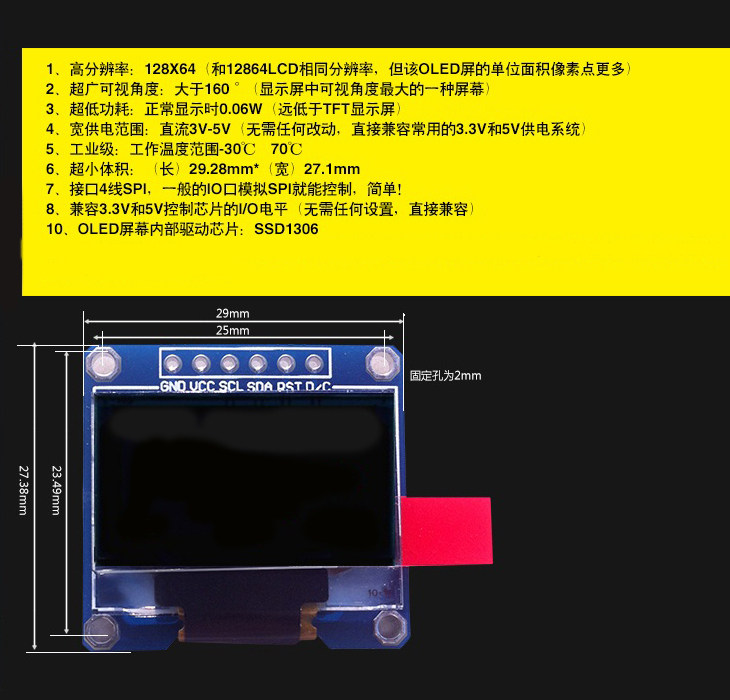

0,96 дюйма OLED 6 стрелка Габаритный чертеж и описание штифта:

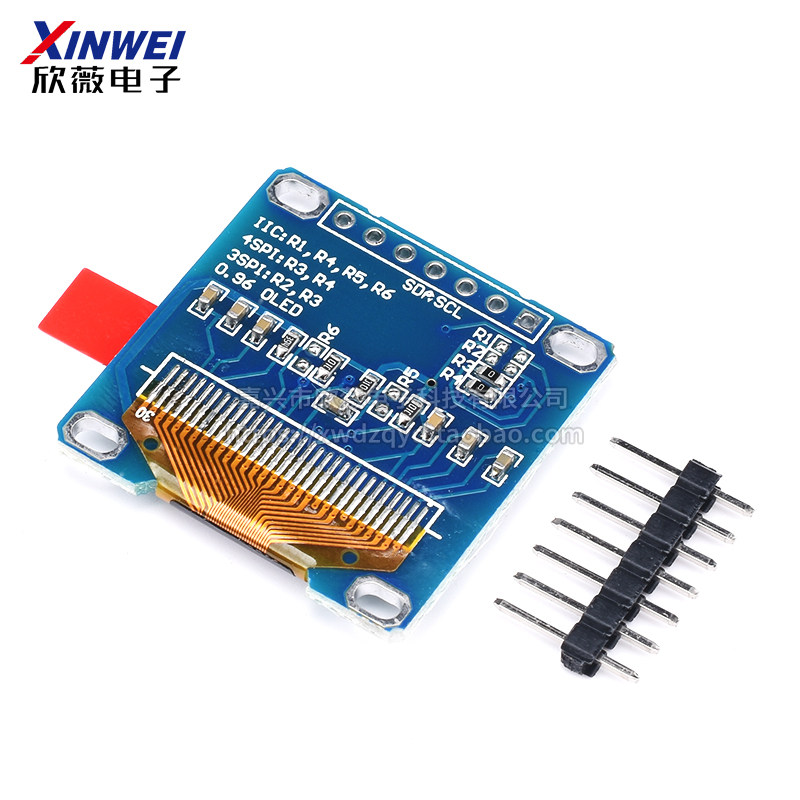

0,96 дюйма OLED 7 стрелка Габаритный чертеж и описание штифта:
