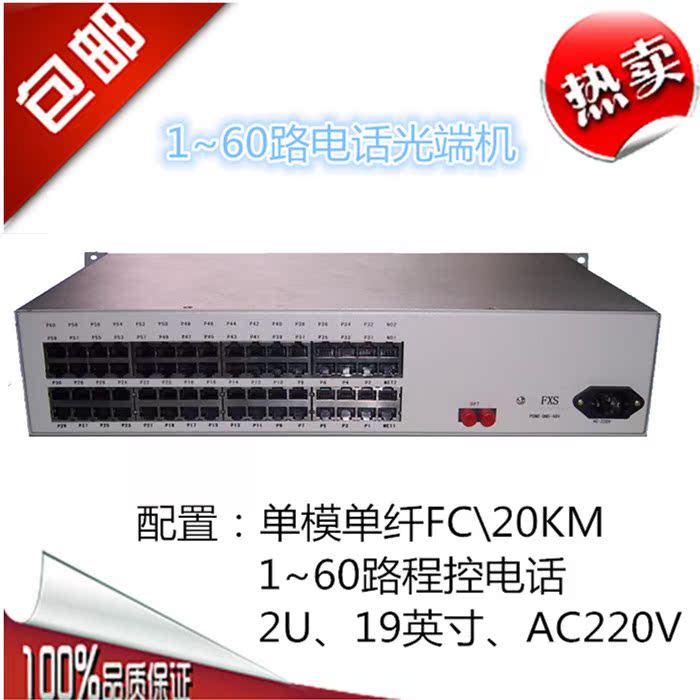

2U стойка 60-ходовой телефонной аппаратной аппаратной оптической машины, 64-канальный голосовой PCM оптический приемопередатчик, источник питания AC220V



Конфигурация: один плесень один Fiber FC \ 20 км, 60 дорожный телефон, один, AC220V

       быть использованы, возьмите 1 пару

Функции:

    PCM60 Multi-Service Platform - автономная наша компания для Интегрированная схема развивает производство интегрированных бизнес-продуктов PCM. Это устройство находится в крупных интегральных схемах и программируемой логике чип за core Сердце, Конститутивный канал (FXS), Port Exchange (FXO), 2/4 Line Sound частота , Сигнализация E / M, RS232, Ethernet, V.35, V.24 и просмотр частота Такой PCM интегрированный продукт доступа, такой как различные интерфейсы.

    PCM60 MULTI-SERVICE ACCEST PLATPERTS в канале трансмиссии волокна верх Передача 60 каналов 64K голос или данные Ethernet, мультиплексное передающее устройство передачи данных RS232.

Усыновление оборудования стандартный Конструкция шасси квази-19 дюймов / 2U. Простая форма, красивая. Внешний источник питания является DC-48V / DC или обмен

Главная особенность:

1,   Электрический телекоммуникационный дизайн, процесс SMT

2,   Интерфейс линии: интерфейс волокна или 2E1 верх Линейный интерфейс

3,   Разнообразный пользовательский интерфейс, интерфейс 10 / 100Base-T Ethernet, 30-контактный голосовой интерфейс ( обычный Fxo, fxs; горячая линия, магнитный телефон и т. Д.);

4,   режим питания AC 220V или DC-48V

5,   местный, NT $ 19 дюймовый 2U стандартный Квази-оборудование

Параметр и указывание стандартный :

1, &Nbsp; интерфейс волокна

     интерфейс        FC

     расстояние передачи        0~20Km( один Плесень волокна, стандартный Quasi.

               0~60Km( один Формируйте волокно, междугородний тип)

               0 ~120Km( один Плесень волокна, длинный Тип

Радиовычатая скорость: 155 МГц

Осветление в подарок Мощность: не менее -14 дБм（вел）

Оптический детектор:    PIN/FET

Свет приема чувствительности: лучше, чем -36dbm (PE = 1 ?? 8 ?? 710-10)

Оптический разъем:    разъем типа FC

2,   Голосовой интерфейс

Номер - это интерфейс телефонного интерфейса второго провода（Фабрика）Конец интерфейса подписчика выключателя（Потрясающий）

Или телефон горячей линии телефона телефона и т. Д.

Кодировка PCM, звук частота Характеристики передачи соответствуют МСЭ-T G.712, G.714 Предложения

Разъем: RJ45.

3,     интерфейс LAN

10/100BASE-T  интерфейс UTP

Разъем: RJ45, интерфейс DTE

Температура фильтрации и пересылки 15 000 кадров в секунду

256 кадров буфер

10 000 мАк адрес Лан

автоматическая Учиться и больше новый Функции

4,   интерфейс RS485

Передача 4 rs232 асинхронные данные

Оцените до 256 кбит / с

Разъем: RJ45

5,  Работа полосатый Кусок

Вольтаж:        AC180V ~ 240V; DC&Ndash; 48v;

Потребляемая мощность:       ≤60W

Рабочая Температура:        0°C~50°C

Температура хранения:        -40°C~+70°C

Относительная влажность:        95 %

без Агрессивный и растворитель газа, без Пыли, без Сильные помехи магнитного поля.

6,  размер форма

   19 дюймов 2U стандартный Хостел

7, индикация состояния работы свет

От слева прибыть справа Лицо

PWR       Инструкции питания（ зеленый ）

RUN        система индикация Run（ зеленый ）Обычно мигает

FAL        эта конечная рамка, изменяющая тревогу（ красный ）

RA         эта конечная рамка, изменяющая тревогу（ красный ）

OA         без Тревога（ красный ）

ACT,LINK    Интерфейс Ethernet Обычные инструкции по работе（ зеленый ）

SPD        Интерфейс Ethernet 10M / 100M Инструкции по работе,

L01—L60   Инструкции по поиску разговоров（ зеленый ）

установка шаг:

Открытая коробка, согласно упаковке один В обосновании и аксессуарах и аксессуарах, правильно ли число

1)

Во-первых, поставить или выделить телефон, который вы хотите продлить в локальный терминал, чтобы убедиться, что локальный телефон работает должным образом, а затем принять оборудование PCM（Потрясающий）конец сторона

2) Подключите E1 или волокно

3.）Включите источник питания, когда оборудование работает должным образом, OA, FAL, RA и другие индикации тревоги свет Выходить

    например, будильник OA, это может быть проблемой волокна, и ее следует проверить, является ли волокна неправильным или плохим контактом;

    такой как сигнализация FAL, указывающая на то, что локальное устройство Data Data Manage пропустили тревогу, проверьте, контактирует ли оптический кабель с нормальной мощностью;

    например, будильник RAL, описывающий кадру данных однорангового устройства с тревоги, проверьте, контактирует ли оптический кабель с нормальной мощностью;

Диаграмма сети:
