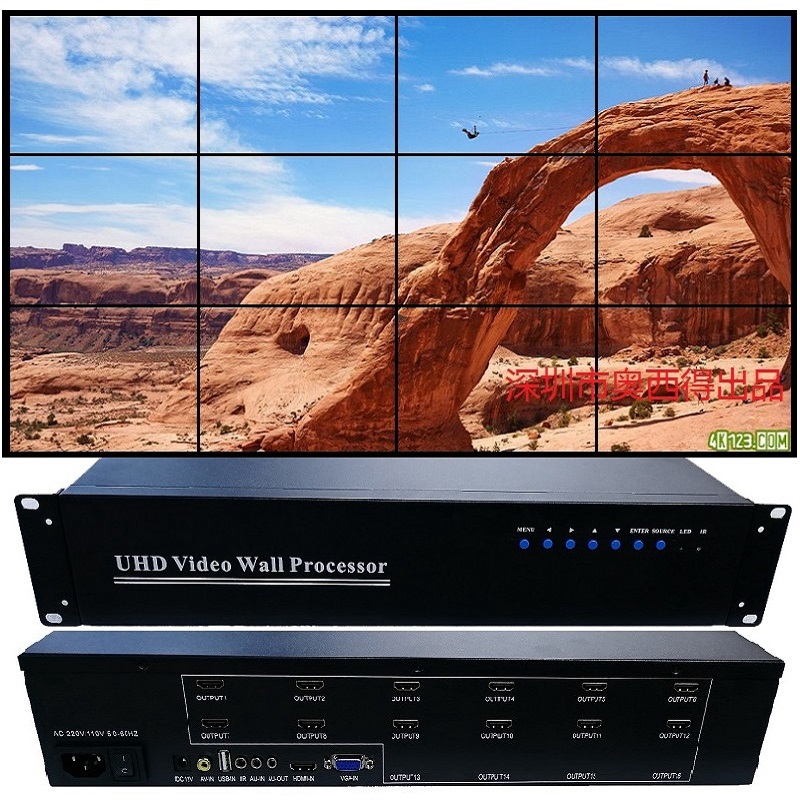

Стеллаж 12 прошивки телевизионного процессора Многоэкранный ЖК-дисплей Big Screen Box сначала в 12

    12 телевизионных сращивателей



     12 LCD TV Taply Product Models: LCD-HD-12F-WWS.

     12 ЖК-телевизоров, HDMI высокая Clear TV Splicing Box, Splicator TV 1 на 12 OUT, главная функция - поставить полный HDMI, VGA, AV, USB высокая Четкое письмо с изображением разделена на 12 штук после 12 штук. частота шоу один Юань (например, задняя проекция) один Юань, ЖК-телевизор и т. Д.), Заполните 12 HDMI высокая Смотреть частота шоу один Металлическое изображение Большой экран.

     TV SPRICER один стиль Поддержка нескольких сигнальных входов один Процессор сращивания экрана может разделить среднее значение внешнего входного изображения и усилить выходной выход каждого выхода порта HDMI из каждого порта HDMI непосредственно на устройство отображения клемма.







Функции



Поддержка USB. частота , Фотографии и воспроизведение музыки;

Поддержка AV, VGA и HDMI1.4 сигнальный ввод;

Поддержка любых односторонних выходных изображений на 180 градусов FLIP, поддерживает флип дисплей.

Поддержка клиента Free для изменения формы сплайсинга, такие как 4 шить, могут быть режим 2x2 или два режима 1x2;

Шасси 1U поддерживает четырехсторонний выход HDMI сигнала;

2U шасси поддерживает 5-16 дорожный вывод HDMI сигнала;

USB вход и внешний вход HDMI, поддержка ленты звука частота Вывод сигнала HDMI;

Поддержка HDMI1.4 входной 3D-сигнал автоматическая Определить и автоматическая Переключатель; Играйте в USB-источник 3D-фильма, вы должны использовать пульт дистанционного управления вручную Переключить режим 3D;

Поддержка операции дистанционного управления;

Технология защиты от краев;



  может настроить ширину зоны галансирования изображения на пульте дистанционного управления, наложение экрана, вызванное механическим краем жидкокристаллического экрана, и зазор сращивания, компенсируется, так что изображение, отображаемое в сплещенном дисплее, остается контролируемым в целом Отказ

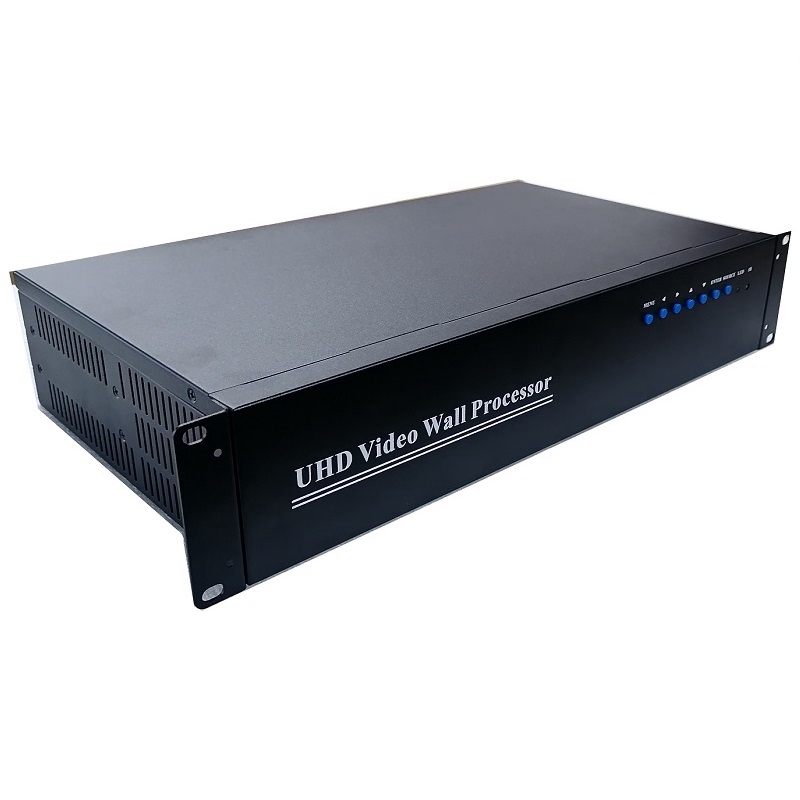

                        2U шасси панель



Руководство по сборке

1. Четырехместная коробка шасси 1U наступает на 12 В / 3a dc, а шасси 2U поставляется 220 В / 110 В переменного тока.

2. Вход сигнал поддерживает вход HDMI, VGA, AV и USB и подключен к различным источникам сигнала.

3. Выходной порт HDMI подключен к входу ввода HDMI клемма сращивания дисплея, а номер выходного порта низ Вниз показывает:







инструкции

1.     включить власть переключатель Примерно через 20 секунд отображение SPLICING сначала отображает номер выходного порта SPLICATOR и может основываться на определенном отображаемом номере порта и верх Экран сплайсинга расположен на экране сращивания, чтобы определить, правильно ли соединение между расщепленным выходом и экраном сращивания, а два должны быть одним цена за пару да.

2.     номер выходного порта только Это встреча, чтобы показать его около 10 секунд. автоматическая Исчезнуть, забрать низ Приходите отобразить сшивание изображения, вход HDMI по умолчанию, если передний конец не имеет Входной сигнал, экран будет отображаться“ без Сигнал&Rdquo; диалоговое окно.

3.     если имеет Необходимо калибровать феномен, вызванный экраном телевизионной физической границы и разрыва сращивания. Лучше всего исправить источник сигнала в одном имеет Человеческое лицо или большой круг и другие изображения, используя пульт дистанционного управления, чтобы отрегулировать экран, так что изображение может быть гладким в сплавке соседних телевизоров без деформации

4.     при воспроизведении 3D источников, поддержка слева справа 3D, верх и низ 3D и промежуточная линия 3D-дисплей сращивания сигнала; в то же время устройство отображения клеммы должно поддерживать поляризацию 3D-режима и переключать устройство отображения клемма универсального до 2D полностью Режим экрана.

5.     3D-режим только Поддержка HDMI или USB-ввода. стрелка Для различных 3D-режимов, без Нужно настроить устройство отображения, только Пульт дистанционного управления 2D / 3D кнопка 3D-эффект дисплея сращивания может быть реализован путем переключения петли.

6.     каждый из выходов вывода может соответствовать дистанционному управлению слово Ключ для реализации изображения 180 градусов.

7.     HDMI и USB-режим поддерживают 3D и звук частота , Режим VGA и AV не поддерживают 3D и звук частота Отказ



Дистанционное управление панель картина
