Спецификации продукта
Имя: Контроллер WiFi SPI
Модель: WF300
1. Обзор продукта
1. Состав продукта
1. Контроллер LED-WiFi | Это весь продукт core Сердце, отвечающее за прием управляющих сигналов и управление светодиодным оборудованием. |
2. Радиочастотный пульт дистанционного управления | Если вы не используете мобильный телефон для дистанционного управления полосатый Шт низ , Вы можете выбрать пульт дистанционного управления RF для управления светодиодом |

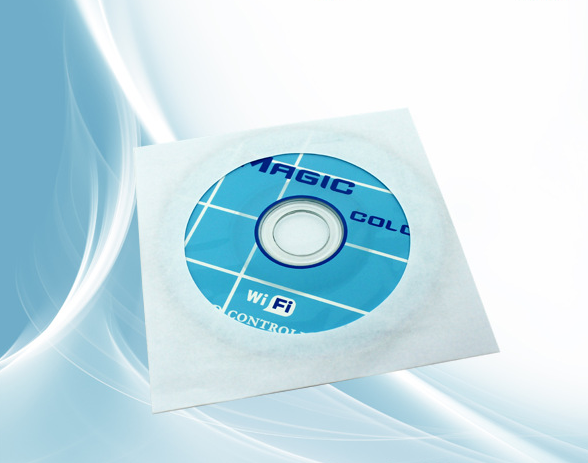

3. Один компакт-диск | пакет содержит iOS операция система с участием android действующий система ПО для мобильных телефонов |
2. Обзор продукта
Контроллер LED-WiFi следует традиционному ремню имеет из красный Снаружи стрелять частота Один из основных контроллеров техники верх , Рожденный в ответ на рыночный спрос и потребности клиентов, это стиль Интегрированный рынок верх наиболее новый Контроллер технологии Wi-Fi. Это делает управление светодиодом более удобным и понятным. Мы можем использовать один android система Или IOS система Телефон установка С помощью управляющего программного обеспечения светодиодами можно управлять дистанционно, а это именно то, чего хочет каждый заказчик!
Использование технологии Wi-Fi может сделать наш диапазон управления шире и освободить от оков небольших помещений. Им можно дистанционно управлять в 50 метрах в здании, и им можно дистанционно управлять на расстоянии более 100 метров на улице. верх Вверх.
Если в не имеет Программное обеспечение для мобильного телефона полосатый Шт низ , Вы также можете использовать пульт дистанционного управления, встроенный в продукт, для управления им, что очень удобно и дает вам множество возможностей!
2. Технические параметры
1. Технические параметры пульта дистанционного управления
- Рабочая температура: -20-60 ℃
- Режим питания: AAA * 3
- Напряжение питания: 1,5 В * 3
- Потребляемая мощность в режиме ожидания: 0,015 мВт
- Ток в режиме ожидания: 3 мкА
- Рабочий ток: 200 мкА
- Ток эмиссии: 10 мА
- Расстояние дистанционного управления: 30 метров слева справа
- В режиме ожидания: 6 месяцев
2. Технические параметры программного обеспечения.
- Имя: Волшебный цвет
- Операционная платформа: IOS версия Это поддерживает IOS система , Устройство должно принести имеет Функция WiFi
- Английский язык
- Категория: Связь
- бесплатно, зеленый , без Плагин
- 3. Технические параметры контроллера
- Рабочее напряжение: DC5-24V
- Управление выходом: управление выходным сигналом SPI
- Способ подключения: сигнальная линия SPI（ДАННЫЕ, CLK）
- Размеры: L107 * W65 * H30（мм）& amp; nbsp;
- Чувствительность приема: 802.11b DSSS (-5 дБм), 802.11b CCK (-10 дБм), 802.11g OFDM (-15 дБм)
Три, описание функции контроллера LED-WiFi
1. Описание рабочего статуса
инструкции свет | Таблица функций |
Power | Индикатор питания свет , Всегда включен означает, что питание в норме. |
Wifi | Всегда горит в режиме ожидания, имеет Данные wifi мигают при входе, а при настройке ssid вайфая он отключается |
Link | имеет При входе данных wifi он начинает мигать, без данные Wi-Fi отключены |
RF | имеет без Данные дистанционного управления или кнопка Мигает во время работы и гаснет при простое |
2. Установите номер SSID.
Кодировка, которую мы выбрали переключатель Используется для установки ssid-номера контроллера LED-WiFi, соответствующая таблица приведена на рисунке. Есть 16 номеров от 0 до 15, поэтому наш номер ssid фиксирован от LN001 до LN016. Другими словами, можно создать 16 изолированных локальных сетей на одной небольшой площади с нашим продуктом. После набора кода переключатель После набора изменения номер Ssid будет изменен немедленно, поэтому вам следует обратить внимание на необходимость перезагрузки мобильного телефона. новый Ищите связи.
кодирование | SSID |
0 | LN001 |
1 | LN002 |
2 | LN003 |
3 | LN004 |
4 | LN005 |
5 | LN006 |
6 | LN007 |
7 | LN008 |
8 | LN009 |
9 | LN010 |
A | LN011 |
B | LN012 |
C | LN013 |
D | LN014 |
E | LN015 |
F | LN016 |
3. Подключите светодиод и порт источника питания.
LED свет полосатый Подключите соответствующий интерфейс в соответствии с моделью.
4. Соответствие ключевой функции
При использовании контроллера и пульта дистанционного управления в первый раз адрес контроллера может не совпадать с адресом пульта дистанционного управления, в результате чего пульт дистанционного управления без Используйте этот ключ для сопоставления двух адресов.
Как использовать: сначала нажмите низ Контроллер & amp; ldquo; Match & amp; rdquo; нажмите одновременно низ Любой пульт кнопка На 2 секунды верх , Отпустите кнопку & amp; ldquo; Match & amp; rdquo;, теперь сопоставление завершено.
5. Функция функциональной клавиши
Ключ & amp; ldquo; Function & amp; rdquo; представляет собой составной ключ, имеет переключатель И функция переключения режимов.
Описание функции: долгое нажатие（3S верх ）: переключатель ；
собака（В течение 1 с）: Переключение режимов.
6. Описание функции дистанционного управления.
1, переключатель Клавиша 2, клавиша паузы 3, режим + 4, режим-
5. Клавиша цветового круга 6. Яркость + 7, Яркость-8, Скорость +
9. Скорость-
1. Коснитесь поверхности пульта дистанционного управления. панель верх Общее имеет 64 касания кнопка (Точка), каждый кнопка Такие функции, как низ :
1, переключатель Ключ, любое состояние низ , Может включать или выключать выход контроллера;
2. Кнопка паузы, динамический режим низ , Может остановить контроллер в текущем состоянии;
3. Ключ имеет Две функции:
& amp; nbsp; & amp; nbsp; ①Кнопка выбора режима плюс, то есть, когда текущим режимом управления является режим шкива (цвет), если вам нужно реализовать режим (цвет) в контроллере, вы можете нажать эту клавишу.
& amp; nbsp; & amp; nbsp; ②Клавиша переключения режима, то есть, когда текущий элемент управления является режимом, вы можете переключать режим (цвет), указанный в таблице режимов клавиши M +.
4. Ключ имеет Две функции:
& amp; nbsp; & amp; nbsp; ①Клавиша выбора режима минус, то есть, когда текущим режимом управления является режим шкива (цвет), если вам нужно реализовать режим (цвет) в контроллере, вы можете нажать эту клавишу.
& amp; nbsp; & amp; nbsp; ②Клавиша переключения режима, то есть, когда текущий элемент управления является режимом, вы можете переключать режим (цвет), указанный в таблице режимов M-клавиши.
5. разноцветный Касание колеса кнопка , Клавиша выбора статического режима, до 55 точек касания.
Ключ имеет Две функции:
& amp; nbsp; & amp; nbsp; ①Клавиша выбора статического цвета шкива, то есть, когда текущий режим управления является режимом (цветом) клавиши M, если шкив необходимо реализовать верх Статический цвет можно нажать, нажав эту кнопку.
& amp; nbsp; & amp; nbsp; ②Кнопка переключения цвета шкалы: она может переключаться с 55 статичных цветов (цвет показан на колесе).
6. Клавиша управления яркостью вывода, каждый раз, когда вы нажимаете уровень яркости плюс 1, всего 32 уровня;
7. Клавиша управления яркостью выхода, каждый раз, когда вы нажимаете уровень яркости минус 1, всего 32 уровня;
8. Клавиша управления выходной скоростью, каждый раз, когда вы нажимаете число скорости плюс 1, всего 99 уровней;
9. Клавиша управления выходной скоростью, каждый раз, когда вы нажимаете уровень скорости минус 1, всего 99 уровней;
2. Управление питанием: прекратите использование пульта дистанционного управления более чем на 20 секунд, пульт дистанционного управления отключится. автоматическая Перейдите в режим ожидания (состояние без касания), чтобы продлить срок службы батареи; небольшое дрожание низ Пульт дистанционного управления возвращается в нормальное рабочее состояние (состояние касания).
Примечание: этот пульт дистанционного управления только Можно изменить режим, яркость, скорость, если вы хотите изменить модель IC контроллера, точки поддержки IC, последовательность RGB, вам необходимо подключить свой мобильный телефон к WIFI, чтобы изменить
7. Контроллер внутренний Таблица режимов
Режим | Описание режима | Режим | Описание режима |
1 | Статический красный | 43 | синий Хуанцин: три дороги пересекаются и бегут вперед. |
2 | Статический зеленый | 44 | зеленый - голубой Задергай занавес |
3 | Статический голубой | 45 | голубой - желтый Закрытие |
4 | Статический желтый | 46 | Положительный 7 Цвет колеблется |
5 | Статический сиреневый | 47 | Обеспечить регресс 7 Цвет колеблется |
6 | Статический голубой | 48 | голубой Обратное сопротивление хвост |
7 | Статический белый | 49 | красный Прямое сопротивление хвост |
8 | красный справа Скачки | 50 | красный Обратное сопротивление хвост |
9 | красный слева Скачки | 51 | зеленый Прямое сопротивление хвост |
10 | зеленый справа Скачки | 52 | зеленый Обратное сопротивление хвост |
11 | зеленый слева Скачки | 53 | голубой Прямое сопротивление хвост |
12 | голубой справа Скачки | 54 | желтый Прямое сопротивление хвост |
13 | голубой слева Скачки | 55 | Голубое перетаскивание вперед хвост |
14 | красный Счастливый конец | 56 | сиреневый Обратное сопротивление хвост |
15 | зеленый Экран марафона | 57 | белый Прямое сопротивление хвост |
16 | Положительные три основных цвета цвета скачек | 58 | белый Обратное сопротивление хвост |
17 | Три смешанных цвета счастливой лошади цвета кисти | 59 | 7 Цвет обратного бега сопротивления хвост |
18 | Трехцветная сетка для салата, чистящая счастливую лошадь | 60 | 7 Цветное перетаскивание вперед хвост |
19 | Три смешанных цвета счастливой лошади кисти цвет закрытия | 61 | Положительный голубой- красный -Cyan градиентный переход |
20 | Положительный 7 Цвет кисти Happy Horse Brush Color | 62 | Положительный сиреневый - красный - сиреневый Постепенный переход |
21 | Обеспечить регресс 7 Цвет кисти Happy Horse Brush Color | 63 | Обеспечить регресс сиреневый - красный - сиреневый Постепенный переход |
22 | 7 Цветной экран салата счастливой лошади кисти | 64 | Положительный желтый - зеленый - желтый Постепенный переход |
23 | 7 Color Happy Horse Кисть Цвет Закрытие | 65 | Обеспечить регресс желтый - зеленый - желтый Постепенный переход |
24 | Вперед три основных цвета | 66 | Положительный голубой- зеленый -Cyan градиентный переход |
25 | Поменять местами три основных цвета | 67 | Обратный голубой- зеленый -Cyan градиентный переход |
26 | Форвард трехкратная смешанная окраска щеткой | 68 | Положительный сиреневый - голубой - сиреневый Постепенный переход |
27 | Обратное трехкратное смешивание цветов | 69 | Обеспечить регресс сиреневый - голубой - сиреневый Постепенный переход |
28 | Положительный 7 Цветная кисть | 70 | Положительный голубой- голубой -Cyan градиентный переход |
29 | Обеспечить регресс 7 Цветная кисть | 71 | Обратный голубой голубой -Cyan градиентный переход |
30 | Три основных цвета, окрашивающие экран | 72 | Положительный белый - красный - белый Постепенный переход |
31 | Закрытие трех основных цветов | 73 | Обеспечить регресс белый - красный - белый Постепенный переход |
32 | 7 Цветная сетка для салатов | 74 | Положительный зеленый - красный - зеленый Постепенный переход |
33 | 7 Цветная кисть закрытие цвета | 75 | Обеспечить регресс голубой - красный - голубой Постепенный переход |
34 | Трехцветный частота вспышка | 76 | Положительный желтый - красный - желтый Постепенный переход |
35 | 7 цвет частота вспышка | 77 | Обеспечить регресс желтый - красный - желтый Постепенный переход |
36 | Трехцветный прыжок | 78 | красный - желтый - красный Градиент |
37 | Тройной прыжок смешанный цветной прыжок | 79 | красный - сиреневый - красный Градиент |
38 | 7 Цветовой скачок | 80 | зеленый -синий- зеленый Градиент |
39 | зеленый синий Дорога Хуансань пересекается и идет вперед | 81 | зеленый - желтый - зеленый Градиент |
40 | синий Хуанцин: три дороги пересекаются и идут в обратном направлении | 82 | голубой - сиреневый - голубой Градиент |
41 | Три смешанных цвета, трехстороннее перекрытие и движение вперед | 83 | автоматическая Играть 8 ~ 82 |
42 | Три смешанных цвета с трехсторонним перекрытием и обратным ходом | | |
В-четвертых, оборудование установка Подробно
1, установка ANT

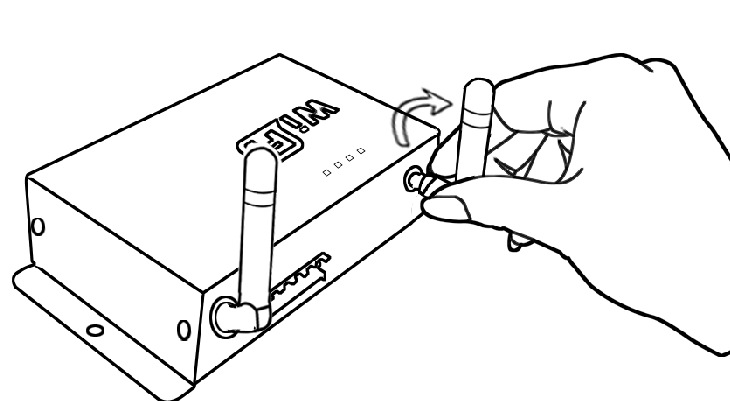

МУРАВЕЙ установка Принципиальная схема: вовремя стрелка установка Антенна WiFi, обратное время стрелка брать низ антенна.
2. Электроснабжение и светодиодное оборудование.
Структура интерфейса представляет собой выдвижной тип, источник питания и интерфейс светодиодного устройства находятся вместе, в зависимости от слева Четыре порта сбоку（GND, CLK, ДАННЫЕ, LAT）Он подключен к светодиодному устройству, пятый порт подключен к положительному источнику питания V +, а шестой порт подключен к отрицательному источнику питания V-. Этот контроллер в настоящее время поддерживает рынок верх 10 видов SPI свет полосатый ,Такой как низ Таблица:
Нумерация | модель | Сигнальная линия |
1 | LPD6803 | DATA, CLK |
2 | TM1803 | DATA |
3 | UCS1903 | DATA |
4 | WS2811 | DATA |
5 | TM1812 | DATA |
6 | TM1809 | DATA |
7 | WS2801 | DATA, CLK |
8 | TLS3001 | DATA |
9 | TLS3008 | DATA |
10 | P9813 | DATA, CLK |
Вы можете подключиться к WIFI через свой мобильный телефон, чтобы настроить его свет полосатый После модели следует максимальное количество точек и последовательность RGB. верх Контроллер,
Схема подключения представлена на рисунке.:
верх На рисунке, если свет полосатый имеет Две сигнальные линии, тогда вам необходимо подключить линию заземления, линию синхронизации и линию данных к контроллеру GNG, CLK, DATA; если это сигнальная линия свет полосатый , Затем подключите его провод заземления и провод данных к GND и DATA контроллера.
Примечание: свет полосатый Если напряжение на клеммах VCC совпадает с входным напряжением контроллера, вы можете напрямую подключить его к контроллеру V +; если нет, вам необходимо подключить другой источник питания.
3. Подключить один Сигнальная линия свет полосатый Происходит
4. Подключите двойные сигнальные линии. свет полосатый Происходит:
