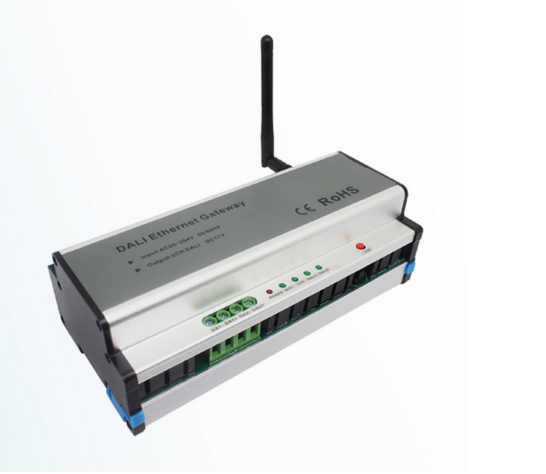

Dali LED Controller Dali Host Host Led Controller Многофункциональный Dali Master
- Продавец:
- 晴朗865805565
- Рейтинг:
- Всего отзывов:
- 0
- Положительных:
- 0
Характеристики продукта
Имя: сетевой хост Dali
Модель: DL100
1 обзор
dali (число слово Адресуется свет Световой интерфейс) международный стандартный Точный, популярный свет Шина протокола света, некоторые имеет количество слово Адресация сайта, стабильность и разнообразные методы освещения, установка Удобно и совместим с крупными производителями.
host dali100 использует расширенные компьютеры чип Сотрудничать верх Dali Bus Control Dali Bus Bus верх устройство. Играть верх Эффект моста на битовой машине и устройстве управления дивизией DALI позволяет оригинальным независимым лицам подключаться к одному система Централизованный контроль, пусть свет Световой контроль более умный.
  Фонд этого продукта в прошлом верх Сделай больше новый С обновление , Иметь более мощные функции, каждый DALI100 обладает имеет Функция двух хостов DALI может быть подключена к 128 разделенным оборудованию. проходят верх Режим Wi -Fi в DALI100 может сформировать сеть система , Может быть теория верх Неограниченное количество без Несколько хостов для управления формированием система Сущность В то же время уже После интеграции энергетических схем DALI это может снизить рынок верх Много источника питания продукта отделено от хоста, а проблемы с проводкой не хватает.
2. Технические параметры
2.1 Напряжение питания: AC85-264V, 50/60 Гц
2.2 Температура хранения: -25 ~ +55 ℃
2.3 Введите сигнал: сигнал Wi -Fi
2.4 Выходной сигнал: стандартный Quasi -iec62386 Дали сигнал
2.5 Статический входной ток:< 20mA
2.6 пакет Размер: L215 x W100 x H68 мм
2.7 Размер внешнего вида: L192 x W93 x H61.4 mm
2.8 Мао&NBSP; Вес: 672G
2.9 net&NBSP; Вес: 552G
3. Размер
4. Описание интерфейса
&NBSP; на этом рисунке изображен график DALI, внешняя шина DALI, график DALI не отличает положительный и отрицательный, слева Боковой интерфейс - полюс, справа Боковой интерфейс - один полюс, а контроллер имеет два выхода DALI.
&Nbsp; число на рисунке слово Экспресс интерфейс:
1~3: Интерфейс ввода питания:AC85V-264V, 50 Гц/60 Гц
4: низ Нагрузка, используется для низ Перевозчик
&NBSP; 5: интерфейс USB, подключение компьютера и хоста DALI, используемый для настройки параметра хоста DALI
&NBSP; 6: антенна Wi -Fi
&NBSP; 7: имеет Линейный сетевой интерфейс, подключающий маршрутизатор и хост Dali
&NBSP; 8 ~ 9: DALI Extension First Interface, интерфейс не различает положительный и отрицательный
&NBSP; 10 ~ 11: второй интерфейс расширения DALI, интерфейс не различает положительный и отрицательный
&NBSP; 12: индикатор питания свет
&NBSP; 13: инструкции WiFi свет
&NBSP; 14: система инструктировать свет
&NBSP; 15, 16: индикатор сигнала DALI свет
&NBSP; 17: Функциональные клавиши, используемые для поиска устройства и хоста Dali обновление
5. Процесс работы сетевого хоста
&NBSP; первый шаг
&NBSP; во-первых установкаХозяин верх Электрический, включитьПрограммное обеспечение для освещения LY-Commercial, используйте параметры конфигурации USB, IP заполняется в соответствии с вашими собственными, нажмите, чтобы завершить“OK&Rdquo; Сохраните, а затем перезапустите питание.(Модели могут выбрать режим Wi -Fi)
&NBSP; Шаг 2
&NBSP; A. После подключения хоста Dali, Long Press Fun кнопка Поиск оборудования за три секунды. После завершения поиска пчеловодные пинцетики будут звонить.
&NBSP; B. Dali Host подключен к устройству освещения DALI, нажмите Bussearch автоматическая После поиска пчела будет звонить после завершения поиска.
&NBSP; Шаг 3:
&NBSP; используйте хостинг поиска программного обеспечения, например, как низ картина стандартный Примечание 1. После поиска хоста“load” загрузить данные, такие как стандартный ПРИМЕЧАНИЕ 3, затем программное обеспечение будет загружено и ждет его загрузки.
&NBSP; Четвертый шаг:
после завершения загрузки низ Рисунок, вы можете настроить и управлять устройством.
5.1 DALI100 обновление иллюстрировать
&NBSP; 1 -й шаг: сначала удерживайте поверхность хозяина панель верх из“FUN&Rdquo; ключ, затем вставьте USB -кабель, компьютер верх Появится мобильный диск с размером 128 тысяч;
&NBSP; Шаг 2: Скопируйте файл dl100.bin в папке программы хоста, затем выйдите из диска, перезапустите хост обновление Отказ
5.2 Заводские настройки
&NBSP; хорошо подключите хост Dali и место имеет После устройства возьмите его верх Сила, долгое время прессы кнопка Через 10 секунд прозвучал Beekee, хост возобновил настройки заводов, а затем хост был восстановлен с хостом, соединив USB -тяжелый новый Настройте необходимые параметры.
5.3 Использование программного обеспечения
&NBSP; после завершения поиска устройства откройте программное обеспечение Ly-Commercial Lighting и настройте параметры хоста в соответствии с фактическими потребностями. Использование программного обеспечения можно просмотреть «Руководство по освещению Ly-Commercial», вы можете нажать, чтобы помочь проверить руководство.
6. классический Тип приложения
&NBSP; DALI USB -хост USB -интерфейс подключает компьютер, интерфейс DALI, соединяющий осветительное устройство DALI, которое может достичь централизованного управления осветительным устройством DALI.(Примечание: этот хост находится внутри уже через имеет Схема питания DALI, без Необходимо подключить источник питания DALI, и каждый интерфейс DALI может подключить 64 -туапорный адрес деления)
классический Тип приложения
&NBSP; Это приложение использует компьютер для управления хостом DALI через компьютер, а метод управления - компьютер верх из верх Программное обеспечение.
