Имеет Светодиодный оптический приемник, оптоволоконная передача, телевизор передний конец система Большой световой приемник



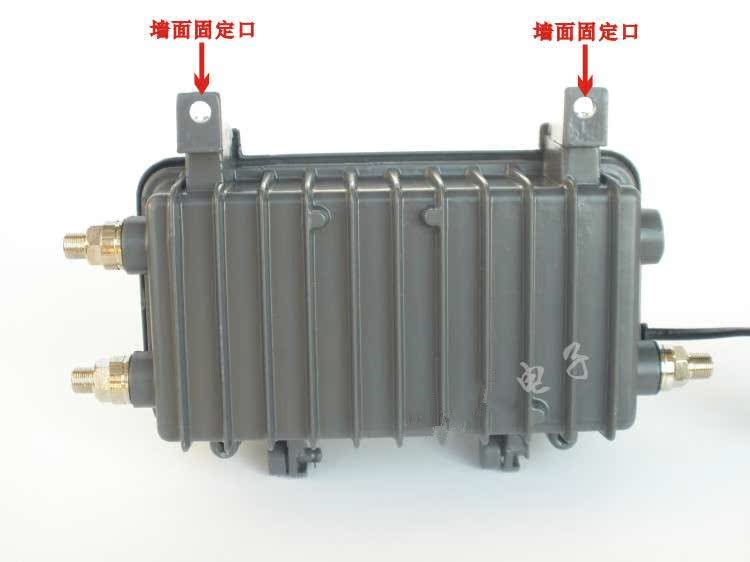

это стиль Легкий приемник - это стиль Полученная дождь, подходит для пользователей с концентрированными зданиями, сообществами или деревнями, подходящим для мульти -корма high power Сеть распределения фиксированной вывода, подходящая для неудобств для получения электроэнергии, один Есть регионы нескольких пользователей. Он может быть использован с ONU или EOC для достижения трех сетевого слияния. Оптимизированная конструкция линии делает машину достигать сравнения высокая Производительность относится к стандартный Это идеальная модель для создания сети CATV. 2. Характеристики производительности ■ высокое качество водонепроницаемый Бросать алюминий ракушка, водонепроницаемый Уровень достигает IP65 стандартный разрешать.           ■ Красивая и щедрая двойная экранированная поверхность панель , Безопасный хороший палец EMC стандартный Сущность Десять только Индикатор световой мощности, дисплей световой мощности более точен.           ■ Продукты AC-60V с независимым портом питания. ■ С помощью подключения выходного порта направляющего слота -IN вы можете переключить ветвь или выделить выход.        ■ внутренний Удобная и быстро замена нового нового с застежкой Формула коробка.  &Nbsp; ■ Используйте анти -волны T -type+e -type, имеет Эффекты для предотвращения повреждения мощности.        ■ Международное соглашение о управлении сетью GM SNMP. Три, технология относится к стандартный Получить длину волны света 1100-1600 нм соотношение шума (примечание 3)≥51dB

Введите световую мощность -8DBM ~+2DBM CTB (примечание 3)≥65dB

Свет контроля AGC -диапазон -2 дБм ~+8 дБм CSO (примечание 3)≥62dB

Потеря отражения света> 45 дБ

Форма разъема света FC/APCS & SC/APC Владелец панель Напряжение +24 В и +8 В

частота Диапазон 40 ~ 750 и 862 и 1000 МГц рабочая температура -25 ℃ ~+55 ℃

Внутренняя плоскостность±0.75dB@ 40~750MHz &Plusmn; 1db@ 40 ~ 860 МГц и мощность 1000 МГц≤36W

стрелять частота Выходная верна≥16dB@ 40~550MHz  ≥ 14DB@550 ~ 750 МГц и 60 МГц и 1000 МГц Метод питания 220V@g 1m шнур питания  60V@G283 Независимый период питания

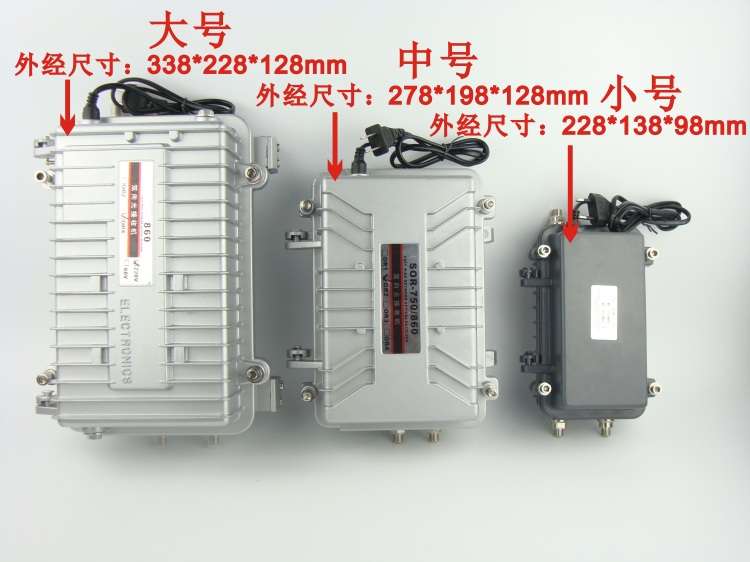

Диапазон регулировки усиления 0-20 дБ&Раз; 2 продукта чистый размер 270×210×100mm

Сбалансированный диапазон регулировки 0-18 дБ. один Вкус пакет Поместите 2,6 кг（Чистый вес продукта 2,1 кг）

стрелять частота Выходная импеданс 75 евро Веса продукта 23 кг.（10 этапов）

ПРИМЕЧАНИЕ 1: В предписанной потерь низ , 550 МГц Внутренняя конфигурация 59 PAL-D Simulation TV частота Сигнал DAO, 550 МГц -862 МГц проходит каждые 2 МГц в подарок полностью Номер группы слово Модулированный сигнал. количество слово Уровень сигнала модуляции на 10 дБ ниже уровня сигнала моделирования моделирования, а оптический приемник вводит оптическую мощность -1 дБм. Результаты испытаний будут увеличены в соответствии с конфигурацией светового приемника модуль имеет Разница.





V. Инструкции по эксплуатации

  ■ Шаги подготовки:

&Nbsp; ① Очистите внешнюю внешнюю кожу оптического кабеля 30 см, чтобы обнажить проволоку и волокно. Держите 2 стальных провода и нарежьте его до 5 см.

  ② mel время в конце волоконного волокна верх 50cm слева справа С разъемом FC/APC хвост Волокно.

  ③ Используйте оптическую мощность для измерения входной оптической мощности, полученной оптической мощностью, и должна быть между -8 ~+3 дБм. Лучшее значение получения световой мощности: -2 ~ 0DBM.

  ■ установка шаг:

  ① Откройте оболочку светового приемника верх корпус ,Буду（ водонепроницаемый Присоединиться водонепроницаемый Струйный рукав）Был открыт.

  ② принесет имеет Оптический кабель разъема FC/APC проходит по очереди（ водонепроницаемый Присоединиться водонепроницаемый Струйный рукав）Поместите в оптический приемник и затяните два стальных провода в колонке проводки соответственно. верх В обтяжку водонепроницаемый Присоединиться.

   ③ будет положительным хвост Волокно соответствующим образом находится вокруг ящика для волокна, а затем вставляет подключающуюся головку FC/APC в фланцевую пластину и время стрелка Поверните разъем верх Болт（Чем лучше, чем лучше, лучше адаптироваться к максимальной мощности, чтобы получить свет）Отказ

   ④ питание

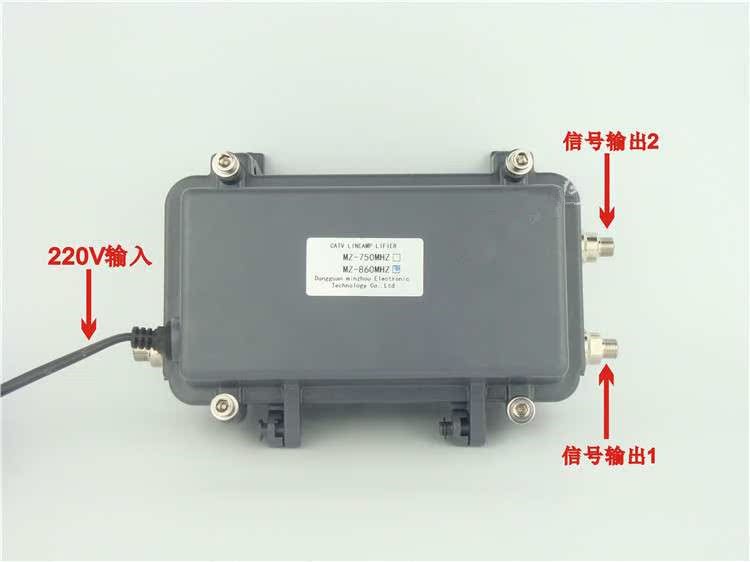

   220V оптический приемник: После подтверждения того, что оболочка хороша, вставьте шнур питания в розетку 220 В.

    60 В оптический приемник: согласно система Фактическая ситуация питания надлежащим образом устанавливает подготовки обратной связи для достижения источника питания в разных портах.（ПРИМЕЧАНИЕ. В течение процесса отладки входной клемм источника питания 60 В может быть получен для вывода 2 для подключения инструмента выходной выхода 1.）

  после включения питания машина внутри машины красный Индикатор питания свет Это должно быть освещено, указывая на то, что работа по источнику питания нормальная.

  ⑤ Светло -мощность: после того, как источник питания и оптический кабель правильно подключены, индикатор питания света должен работать должным образом. Согласно фактической входной оптической мощности, светодиод находится в разных передачах（вел）инструктировать свет Это будет горит. Если световая мощность слишком низкая или слишком много высокая , Вы можете настроить соединение APC утягивается Или выходная оптическая мощность переднего момента заставляет его достигать нормального диапазона.

   ⑥ будет сильным или частота Выходной порт следы тестирования спектрометра подключен к выходному выходу 1 оптического приемника. Если выходной уровень слишком большой, его можно ослаблять с проектным значением путем настройки аттенюатора.（Рекомендуется, чтобы основная инфузионная розетка 102DBμv слева справа ）

   ⑦ Поместите прочный инструмент в каждый выходной порт и измерьте уровень каждого порта.

  ⑧ Подключите выходной выход оптического приемника к соответствующему кабелю трансмиссии и соответствует соответствующей нагрузке 75? установка К выводу на холостом ходу верх В противном случае, качество сигнала будет затронуто, потому что он не совпадает.

&Nbsp; ■ отладка

  затягивает оболочку верх Болт болта и обеспечить оптический приемник установка фирма.

  6. Меры предосторожности

 &Nbsp; ■ Оболочка устройства должна быть хорошо заземлена, чтобы предотвратить личный ущерб световому приемнику или нанести личный ущерб, нанесенный приемником молнии.

  ■ Электричество может нанести постоянный ущерб лазерным устройствам. установка При использовании избегайте статического электричества до лазера и света модуль Полученный ущерб.

  ■ запрещено противостоять выходу из волокна волокна, чтобы не быть видным для лазерного луча, чтобы вызвать постоянное повреждение глаза.

&Nbsp; ■ запрещено стереть оптоволоконное соединение и волокно, соединяющее вручную или другие элементы начинки.

  ■ Убедитесь, что свет получает свет модуль Мощность ввода света до -8 ~+3 дБм рекомендуемое значение составляет -2 дБм.（Примечание: больше, чем+3 дБ, это приведет к получению света модуль постоянный
