CMV-OSDT слово Суперпозиция модуль узкий С получением изображений Последовательное получение изображений Образ промышленного интерфейса

1 Обзор

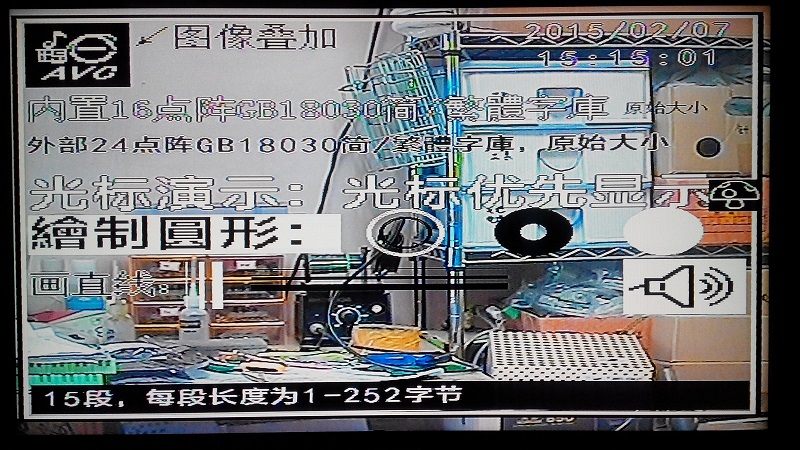

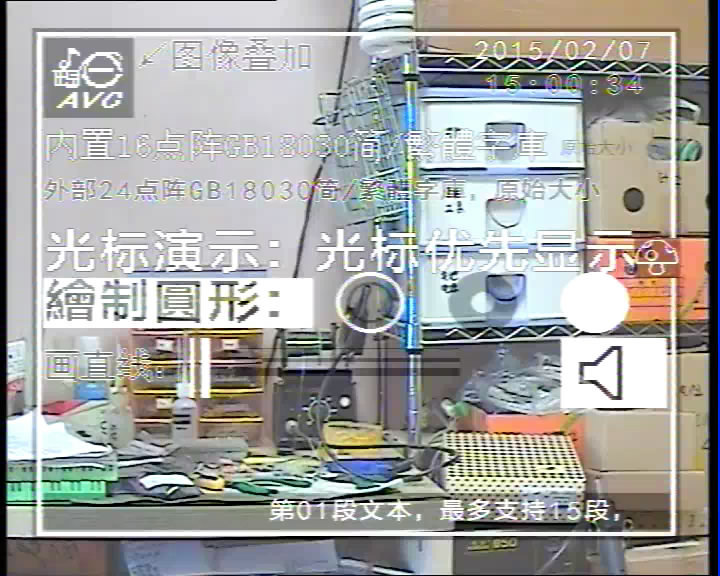

    CMV-OSDT слово Суперпозиция чип Реализовано в аналоговом виде частота сигнал верх Функция наложения текста и графики, поддержка стандартный Квази CVBS сигнал（Система PAL / NTSC）. это чип Используя технологию виртуального экрана, частота Область отображения фактически представляет собой экран дисплея 576 * 512 @ PAL или 576 * 480 @ NTSC, пользователь может виртуальный экран верх Наложение даты / времени, текста / рекламы, изображения / графики и другой информации; поддержка 2 наложенных цветов и 8 режимов（Такой как: белый слово черный боковая сторона, черный слово белый Нижний класс）, С помощью внешнего оборудования можно регулировать уровень серого для 2 цветов, внешний вид частота Может также поддерживать прозрачный цвет фона; может генерировать серый В зависимости от частота Сигнал, когда внешний вид частота без Может быть переключен на внутренний, если действителен серый В зависимости от частота Продолжить наложение дисплея; обеспечить 4 типа управления информационной областью: дата и время, анимация, свет стандартный , Прокрутка объявлений полосатый ； чип внутренний 16-точечная матрица GB18030 китайский слово Библиотека и код ASCII, внешне расширенная память SPI может поддерживать 24-точечную матрицу GB18030 китайский слово Библиотека и код ASCII; последовательный порт UART можно легко подключить к другим схемам. это чип Применил наш второй поколение слово Технология наложения символов справа высокая Поддержка разрешения и поддержка графических изображений стали более мощными, что может быть реализовано после настройки клиента. один чип слово Схема наложения（Это оригинальный C кожзаменитель + слово Память библиотеки + три OSD чип ,прямо сейчас только Требуется CMV-OSDT чип ）, Что значительно снижает затраты на приложение.



. Заявление

& amp; nbsp; & amp; nbsp; & amp; nbsp; * Мониторинг безопасности, безопасность дома полностью

   * без Человеческий долг

& amp; nbsp; & amp; nbsp; & amp; nbsp; * просмотр частота Реклама, трансляция

& amp; nbsp; & amp; nbsp; & amp; nbsp; * просмотр частота дверь запретить система

& amp; nbsp; & amp; nbsp; & amp; nbsp; * просмотр частота встреча

& amp; nbsp; & amp; nbsp; & amp; nbsp; * Удаленный мониторинг, диагностика и лечение

& amp; nbsp; & amp; nbsp; & amp; nbsp; * Все виды кассиров, платные частота система

& amp; nbsp; & amp; nbsp; & amp; nbsp; * Прочие нужды частота Наложенное поле

3. Особенности

& amp; nbsp; & amp; nbsp; & amp; nbsp; * это чип Реализовано в аналоговом виде частота сигнал（Система PAL или NTSC） верх Функция наложения текста, символов и изображений в не имеет Внешний вид частота Время сигнала автоматическая производить серый В зависимости от частота Сигнал продолжает отображать наложенную информацию.（Необходимо сотрудничать с внешней схемой）.

& amp; nbsp; & amp; nbsp; & amp; nbsp; * это чип Используя технологию виртуального экрана, будет моделировать частота Область отображения отображается на виртуальный экран с максимальным разрешением 576 * 512 @ PAL или 576 * 480 @ NTSC. Пользователь может писать текст или содержимое изображения в любом месте виртуального экрана, и содержимое за пределами виртуального экрана будет автоматическая Сократить. Напоминание: моделирование камера По крайней мере, 650 строк, чтобы сыграть в это чип из высокая Разрешение менее 650 строк камера Рекомендуется использовать наш оверлей с низким разрешением чип （Например: OSDH и т. Д.）.

& amp; nbsp; & amp; nbsp; & amp; nbsp; * это чип Принятие технологии слоев, поддержка двух слоев переднего плана и фона и установка цвета слоя с помощью внешнего оборудования.（Обычно цвет переднего плана белый , Цвет фона - черный или же бесцветный ； бесцветный Только для внешнего просмотра частота , Чтобы уменьшить яркость визуального частота сигнал）. Примечание: это чип не поддерживается разноцветный , только Поддерживает 8 режимов отображения с двумя комбинациями оттенков серого - цвета переднего плана и цвета фона.

& amp; nbsp; & amp; nbsp; & amp; nbsp; * внешний вид частота сигнал имеет Вывод индикатора действительности（Выход высокая Обозначает внешний вид частота имеет эффект）, Этот вывод одновременно используется как внутренний / внешний вид. частота Переключатель управления（Необходимо сотрудничать с внешней схемой）.

   * верх Питание может быть дополнено специальным контактом для низ Конфигурация（все имеет Внутренняя слабость верх Сопротивление вытягиванию）:（1）В зависимости от частота Стандарт（PAL или NTSC）；（2）Внешний вид частота Режим триггера линейного / полевого синхросигнала（ верх Передний край или низ Падающий край）；（3）Выбор протокола последовательной связи（Протокол по умолчанию или протокол, настроенный пользователем）；（4）Скорость последовательной связи（9600/38400/115200/230400бит / с четыре）.

& amp; nbsp; & amp; nbsp; & amp; nbsp; * Программное обеспечение поддержки низ Настройки:（1）Включить выключить слово Суперпозиция（Включено по умолчанию）；（2）Приоритет наложения / приоритет связи（Приоритет оверлея по умолчанию）；（3）Смещение строки / столбца виртуального экрана относительно фактической области отображения, вид изнутри / снаружи частота Используйте независимые параметры.

& amp; nbsp; & amp; nbsp; & amp; nbsp; * поддерживает несколько типов функций прямого наложения:（1） слово Наложение символьной строки, используемое для наложения кодом ASCII, полностью Символ угла и страна стандартный китайский язык слово Состав текстовой информации;（2）Наложение графического изображения по желанию заказчика слово Символ или изображение, рисунок круга;（3）Суперпозиция управления, используется для управления прямоугольной областью, управления линиями рисования, управления видеопамятью с доступом к DMA и т. низ Каждая функция представлена ​​ниже.

   -> слово Функция наложения символьной строки: поддержка 8 цветов дисплея（Цвет переднего плана / Цвет фона / Цвет переднего плана плюс край фона / Цвет фона плюс край переднего плана / Цвет переднего плана плюс нижний план / Цвет фона плюс нижний край переднего плана / без Цвет переднего плана только фоновая сторона / без Цвет фона - это только край переднего плана）, Внутренний / внешний слово Выбор библиотеки, увеличение в 1-4 раза, слово Расстояние между столбцами символов（0-15 пикселей）, слово Межстрочный интервал（0-15 пикселей）,ли автоматическая Выровнять（ASCII начинается с полностью Отображение символа угла делает его совместимым с Han слово Выравнивание по равной ширине）,ли автоматическая Прямоугольное сиденье для зоны наложения и наложения стандартный И другие параметры.

& amp; nbsp; & amp; nbsp; & amp; nbsp; - & gt; Функция наложения изображения: поддерживает 8 цветов отображения（с участием слово Суперпозиция）, Двойное увеличение, ширина изображения и высокая （Должен быть & amp; le; 48 пикселей）, Наложенная область слева верх Угловое сидение стандартный , Растровое изображение изображения и другие параметры. Примечание. Растровое изображение изображения одноцветный Растровое изображение: если вам нужно добавить к изображению границу или цвет фона, вам необходимо зарезервировать пиксель пространства на четырех сторонах изображения. белый .

& amp; nbsp; & amp; nbsp; & amp; nbsp; - & gt; Функция рисования круга: поддержка выбора слоя（Цвет переднего плана или фона）, Ширина линии（1-4 пикселя）, Режим рисования（Нарисовать круг / удалить круг / заполнить круг / очистить круг）, Юаньсиньси стандартный ,радиус（5-255 пикселей）И другие параметры.

& amp; nbsp; & amp; nbsp; & amp; nbsp; - & gt; Функция управления прямоугольной областью: поддержка управления цветом переднего плана и фона в прямоугольной области（Очистить / заполнить）, Прямоугольная зона для сидения стандартный И другие параметры.

& amp; nbsp; & amp; nbsp; & amp; nbsp; - & gt; Функция управления рисованием прямой линии: поддержка 2 цветов отображения（Цвет переднего плана или фона）, Режим прямой линии（По горизонтали или по вертикали）,линия полосатый ширина（1-63 пикселя）,линия полосатый Длина, начальная слева верх Угловое сидение стандартный И другие параметры.

& amp; nbsp; & amp; nbsp; & amp; nbsp; - & gt; Функция управления доступом к видеопамяти DMA: выбор уровня поддержки（Цвет переднего плана или фона）, Режим отображения（Прямая перезапись корпус Или выполните операцию AND, OR, XOR с исходными данными）, Непрерывная запись слово Количество узлов, интервал слово Такие параметры, как количество разделов и начальный адрес буфера дисплея. Эта функция используется для больших графических дисплеев и высокая Уровень приложения.

& amp; nbsp; & amp; nbsp; & amp; nbsp; * поддерживает несколько типов управления информационной областью:（1）Область информации о дате и времени 1 шт ；（2）Свет стандартный Информационная зона 1 шт ；（3）Информационная область анимации 1 шт ；（4）Прокручиваемая реклама полосатый Информационная зона 1 шт . Примечание: перекрывающиеся области 4 типов информационных областей не должны перекрывать друг друга. низ Представьте каждую информационную область ниже.

& amp; nbsp; & amp; nbsp; & amp; nbsp; - & gt; Область информации о дате и времени（каждый 1 шт ）： Отображение информации о дате и времени, проведите пальцем по экрану новый частота Фиксированная частота 1 Гц, формат даты по умолчанию - & amp; ldquo; год / месяц / день & amp; rdquo ;, формат времени & amp; ldquo; час: минута: секунда & amp; rdquo ;. Параметры могут быть установлены: включить / выключить информационную область（По умолчанию отключено）, Цвет дисплея / масштаб / слово Библиотека / выравнивание / перенос строк / интервалы и т. Д.（против слово Накладывается та же строка）, Год состоит из 2 или 4 цифр слово , Разделитель（Например: разделитель времени - & amp; ldquo;: & amp; rdquo;）, Прямоугольное сиденье наложенной области стандартный .

& amp; nbsp; & amp; nbsp; & amp; nbsp; - & gt; свет стандартный Информационная зона（ 1 шт ）: На экране верх Показать свет стандартный Графика, так называемая световая стандартный Похож на мышь стандартный Графического символа свет стандартный соотношение верх Контент, непосредственно наложенный на поверхность, должен отображаться первым, но без Закон имеет приоритет над другими информационными сферами. Параметры могут быть установлены: включить / выключить информационную область（По умолчанию отключено）, Цвет / ширина дисплея высокая /Свет стандартный Растровое изображение и т. Д.（То же, что и наложение изображения）,Свет стандартный должность（ слева верх Угловое сидение стандартный ）. Примечание: свет стандартный Двойное увеличение не поддерживается.

& amp; nbsp; & amp; nbsp; & amp; nbsp; - & gt; Область информации об анимации（ 1 шт ）: Наложение небольшой анимации. Параметры могут быть установлены: включить / выключить информационную область（По умолчанию отключено）, Цвет / ширина дисплея высокая / Двойное увеличение / Растровое изображение кадра и т. Д.（То же, что и наложение изображения）, Положение анимации（ слева верх Угловое сидение стандартный ）, 8 уровней скорости воспроизведения, до 7 кадров растровых изображений.

& amp; nbsp; & amp; nbsp; & amp; nbsp; - & gt; ролики полосатый Информационная зона（ 1 шт ）: На виртуальном экране низ Отображается в прямоугольной области от справа к слева прокатка один Строковое текстовое объявление, поддерживает не более 15 абзацев текста, каждый абзац текста составляет 1-252 слово Раздел, без Ограничено воспроизведением петли. Параметры могут быть установлены: включить / выключить информационную область（По умолчанию отключено）, Цвет дисплея / масштаб（До двух раз）/ слово Библиотека / выравнивание / интервалы и т. Д.（против слово Накладывается та же строка）, 8 уровней прокрутки от быстрого к медленному частота , Шаг 1-8 пикселей, область наложения слева Пограничное сидение стандартный / справа Пограничное сидение стандартный / низ Расстояние между границей и нижней частью виртуального экрана（0-50 пикселей）.

& amp; nbsp; & amp; nbsp; & amp; nbsp; * поддержка 16K слово Статические команды（То же, что и команда протокола связи）,каждый полосатый После команды имеет Один слово Параметр time раздела указывает время паузы после выполнения команды（Возьмите 20 мс как один Бит, максимум около 5 секунд）. Советы по применению: будет прокручивать рекламу полосатый Как статическая команда верх После того, как электричество будет автоматическая Воспроизведение рекламы в цикле. Совет: не устанавливайте слишком большое время паузы（За исключением специальных областей применения）,так как полностью Последовательная связь может быть выполнена только после выполнения статической команды.

& amp; nbsp; & amp; nbsp; & amp; nbsp; * внутренний высокая Точный таймер реализует часы RTC, а почасовая ошибка синхронизации составляет <1 секунды.（Рекомендуется проводить в школе не реже одного раза в день.）, верх По умолчанию 1 января 2000 года установлено 12 часов.

&nbsp;&nbsp;&nbsp;* чип внутренний слово Библиотека: матрица 8 * 16 точек ASCII, матрица 16 * 16 точек GB18030 упрощенный / традиционный китайский слово И символ, Times New Roman слово .

& amp; nbsp; & amp; nbsp; & amp; nbsp; * Дополнительное внешнее расширение слово Библиотека: 16 * 24-точечная матрица ASCII, 24 * 24-точечная матрица GB18030 упрощенный / традиционный китайский слово И символ, черный тело слово .

& amp; nbsp; & amp; nbsp; & amp; nbsp; * Поддержка управления последовательной связью UART, скорость связи определяется верх Конкретный вывод определяет, когда питание включено.

& amp; nbsp; & amp; nbsp; & amp; nbsp; * Корпус: LQFP-64; Рабочее напряжение: 2,7 & amp; mdash; 3,6V; Рабочий ток: & lt; 50mA; Рабочая температура: -40 ℃ & amp; mdash; + 85 ℃. .
