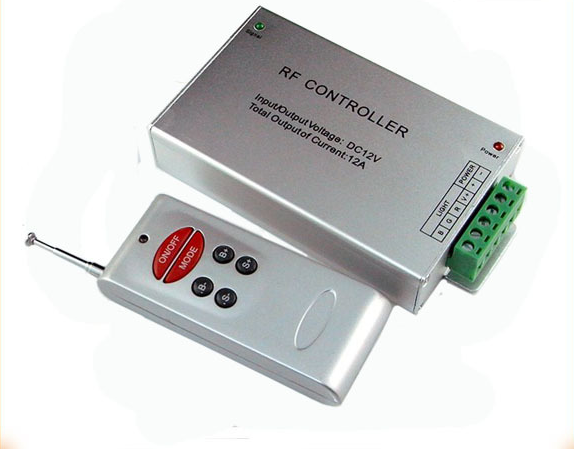

6 клавиш цветная Контроллер радиосвязи RF частота Контроллер Контроллер RGB цветная Контроллер RGB DC5-24V
- Вариации
- DC5V
- DC12-24V
- Продавец:
- 绿源816
- Рейтинг:
- Всего отзывов:
- 0
- Положительных:
- 0
руководство пользователя
Контроллер RFL6 используется для управления различными светодиодами в качестве источника света. свет Инструменты, такие как: светодиодные модули, светодиодные фонари полосатый ,ВЕЛ свет Коробка, точечный светодиодный источник света и т.д .; с имеет Удобная разводка, проста в использовании один И другие преимущества; с имеет Функция хранения в памяти; в зависимости от съемки частота Пульт дистанционного управления для выбора режима, регулировки яркости, регулировки скорости и других функций; в соответствии с фактическими потребностями клиентов можно достичь скачка, постепенного изменения, частота Вспышка, подождите свет Эффект изменения света.
Параметр производительности
● Рабочая температура: -20-60 ℃.
● Напряжение источника питания: DC5V, 12V ~ 24V опционально.（Закажите и укажите необходимое напряжение）
● Выход: 3 петли.
● Способ подключения: общий анод.
● Размер контроллера: Д130 и раз; Ш64 и раз; В24 мм.
● пакет Размер установки: L135 и раз; W80 и раз; H55 мм
● Вес нетто: 150 г
● Вес брутто: 183 г
● Статическая потребляемая мощность: <1 Вт.
● Выходной ток: <4А / канал или <8А / канал (необязательно)
● Выходная мощность: 4A 5V:<60W, 12V:<144W, 24V:<288W
8A 5V:<120W, 12V:<288W, 24V:<576W
Габаритные размеры
(Контроллер)
(дистанционное управление)
Инструкции по использованию
- ● Подключите линию нагрузки, а затем линию питания; верх До властиУбедитесь, что соединительные линии без Явление короткого замыкания；
- ● Принять без Линия выстрел частота Управление, пульт дистанционного управления панель верх Общее имеет 6 кнопка ,каждый кнопка Такие функции, как низ :
символ | кнопка название | Описание |
| On/off | переключатель Ключ, любое состояние низ Выход контроллера можно включить или выключить |
| Program | Клавиша выбора режима, каждый раз, когда вы ее нажимаете, свет Стиль освещения изменяется один раз, и можно выбирать различные изменения стиля, всего 21 режим изменения. |
| Brightness down | Клавиша яркости минус, регулировка яркости выходного сигнала, при каждом нажатии уровень яркости минус 1 |
| Brightness up | Клавиша яркости плюс, регулировка яркости выходного сигнала, каждый раз, когда вы нажимаете уровень яркости плюс 1, всего 256 уровней |
| Speed down | Клавиша замедления скорости, каждый раз, когда вы нажимаете кнопку изменения скорости минус 1 |
| Speed up | Клавиша ускорения, каждый раз, когда вы нажимаете, изменяйте уровень скорости плюс 1, в общей сложности 100 уровней |
● Каждое нажатие низ , зеленый инструкции свет Шиничи низ ,Подсказка уже входить низ Штат.
● стандартный Функции квазиизменения, такие как низ В таблице представлены:
Серийный номер | Цвет образца | Замечания | Серийный номер | Цвет образца | Замечания |
1 | Статический красный | Яркость регулируется, скорость не регулируется | 12 | красный частота вспышка | Скорость и яркость регулируются |
2 | Статический голубой | 13 | голубой частота вспышка | ||
3 | Статический сиреневый | 14 | сиреневый частота вспышка | ||
4 | Статический зеленый | 15 | зеленый частота вспышка | ||
5 | Статический желтый | 16 | желтый частота вспышка | ||
6 | Статический голубой | 17 | синий частота вспышка | ||
7 | Статический белый | 18 | белый частота вспышка | ||
8 | Трехцветный прыжок | Скорость и яркость регулируются | 19 | красный синий Альтернативный градиент | Регулируемая скорость, не регулируемая яркость |
9 | 7 Цветовой скачок | 20 | синий Зеленый чередующийся градиент | ||
10 | Трехцветный градиент | Регулируемая скорость, не регулируемая яркость | 21 | зеленый красный Альтернативный градиент | |
11 | 7 Цветовой градиент |
классический Тип приложения
Меры предосторожности
1. Напряжение источника питания этого продукта составляет 5 В постоянного тока / 12 ~ 24 В, и его нельзя подключать к другим напряжениям. верх ；
2. Подводящий провод должен соответствовать цвету и цвету, указанным на схеме подключения. стандартный Нет, подключите правильно;
3. Этот продукт нельзя перегружать.
