1. Описание:

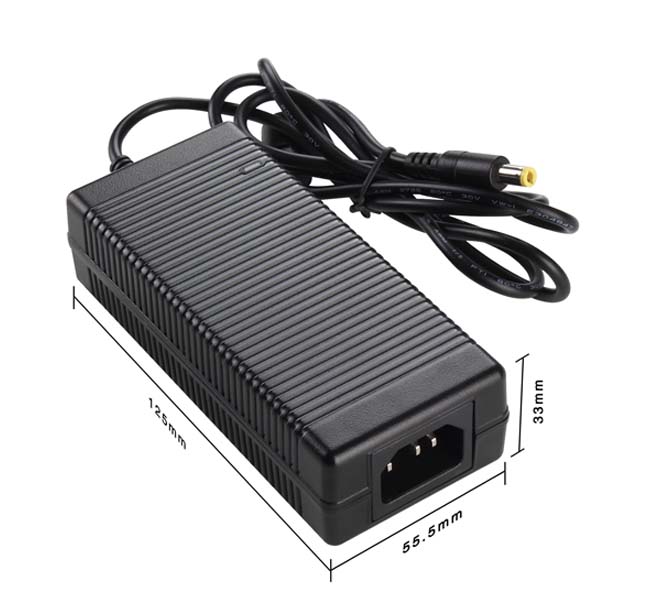

Эта книга спецификации подходит для модели LR120050 переключатель источник питания.
2. Входные характеристики:
2.1 Входное напряжение:
Оцененное напряжение: 100 ~ 240VAC
Регулировка применения: 90-280VAC
2.2 Вход частота :
Рейтинг частота : 50/60Hz.
Корректирование частота :47-63Hz
2.3 Входной ток:
Когда входное напряжение переменного тока оценивается низ Когда нагрузка ограничения напряжения полна нагрузка, максимальный входной ток переменного тока составляет 1,6А.
2.4 Langyong Current:
Когда выходной нагрузка является номинальной нагрузкой, температура окружающей среды составляет 25 ° C, а максимальный ток всплеска при входе в начало холодного состояния 240 В составляет менее 120А.
2.5  ток утечки переменного тока:
Когда входное напряжение составляет 240 Вак, максимальный ток утечки составляет 0,25 мА.
3. Выходные характеристики:
3.1 Выходная мощность
Напряжение Voltage | Минимальная нагрузка Min. Load | Указанная нагрузка Rated. Load | Резервное потребление энергии Stand by power | Выходная мощность Output power |
12Vdc | 0.01A | 5.0A | 0.5W Max | 60W |
3.2 Характеристики нагрузки, скорость регулировки
Напряжение Voltage | Минимальная нагрузка Min. Load | Указанная нагрузка Rated. Load | Линейная регулировка Line Regulation | Регулировка нагрузки Load Regulation |
12Vdc | 0.01A | 5.0A | ±1% | ±5% |
3.3 принт Волны и шум:
контрольная работа полосатый Кусок: в номинальном напряжении и номинальной нагрузке полосатый Кусок низ , Используйте полосу пропускания осциллографа, чтобы быть подключенной к выходной терминалу зарядного устройства при 20 МГц. В то же время,
Выходной конец параллельна электролитическому конденсатору 47 UF и фарфоровым конденсатором 0,1 млн.
Напряжение   максимум принт Волна/максимальный шум
+12Vdc 120mV p-p
3.4 Начало время задержки
При входе 115VAC и максимальной нагрузки максимальное время запуска составляет 3S.
3.5 верх Время подъема:
Максимальное время при входе 115VAC и выходной максимальная нагрузка составляет 40 mS.
3.6 сохранить время:
При входе 115VAC&При NBSP; и выходе максимальной нагрузки минимальное время обслуживания составляет 5 mS .
3.7 Эффективность:
Когда входное напряжение 115/230 В.
4. Функция защиты:
4.1 Короткий тест:
Устройство источника питания может нормально восстанавливаться при съемке короткого цикла.
4.2 Защита от перегрузки:
После устранения сбоя перегрузки, источник питания будет автоматическая Восстановите нормальную работу.
4.3 Защита за перезапись:
Когда выходное напряжение превышает от 120%до 170%от номинального напряжения, источник питания будет защищен. После исключения отказа нормальная работа может быть восстановлена.
5. Экологические требования:
5.1  рабочая температура:
0 ℃ -40 ℃, полная нагрузка, нормально работа.
5.2  температура хранения: -20 ℃ to  80 ° C
Ракушка
5.3. Влажность работы:
5%(0 ℃) ~ 90%(40 ℃), 72 часа, полная нагрузка, нормальная работа.
5.4  Вибрация:
1.  тест стандартный IVIDE: Международная комиссия по электронике электроники
Operating: IEC 721-3-3 3M3
5~9Hz,A=1.5mm
Ускорение (9 ~ 200 Гц, ускорение 5m/S2)
2.  транспорт/транспорт:
IEC 721-3-2 2M2
5-9Hz,A=3.5mm
9 ~ 200 Гц, ускорение ускорения = 5 м/с2
200 ~ 500 Гц, ускорение ускорения = 15 м/с2
3.  осевая вибрация/оси, 10 cycles per axis.
Не нанося постоянного ущерба во время теста.
После того, как источник питания включен и выключен, прототип может вернуться к начальному полосатый Часть.
5.5  Плохое тест:
Плагин высокая Степень 1 метра, капля на рабочем столе высокая Степень 760 мм;
Тестовая стенда толстая 13 мм бассейн дерево панель , С земли высокая 19-20mm
6, Энн полностью Требовать:
6.1  полностью : встречает стандартный Quasi-TUV/GS- (EN60950-1), CCC- (GB4943) AS/NZS: 60950-1, UL/CUL-(UL60950-1)
6.2 высокая Давление:
Элементарная пара: 1800VAC10MA/3S for type test.
6.3  сопротивление изоляции:
Элементарные пары: 10мΩ min at 500V DC.
6.4 EMI стандартный Существенный/Эми STANDARD
Meets the Limits of/test встречается
<1>.Fcc part15 class B rules
<2>.EN55022 class B rules
