Частота отображать модуль / ЖК-экран радио / ЖК-экран радио / SC3610 / частота отображать/ частота метр

частота отображать модуль



продукт поколение Код: PLJ

Примечание: это модуль Подходит для радио или передатчика с гетеродином, не подходит для без DSP радио и миддл частота Радио на 465КГЦ!





это модуль Для классики классический из частота Схема дисплея модуль , Используя драйвер SC3610D, без Подсветка панель , Готовый продукт модуль , только Необходимо включить питание, припаять провод от ножки плавника к шлейфу гетеродина передатчика или радиоприемника для отображения работы частота . Так удобнее пользоваться. Добавить в магнитолу или передатчик частота Показанное оружие, без Сделано энтузиастами линии частота Первый выбор для планирования! Рабочее напряжение: 1,8-3,3 В, это модуль В настоящее время только ожидать частота Дисплей, не поддерживает функцию часов, частота Диапазон отображения: AM: 0,5-30 МГц, средний частота 455 кГц; FM: 11-150 МГц, для FM, дополнительно частота 10,7 МГц（Отключите IFsel）И 70 кГц（Короткое замыкание IFsel）, модульОбщий размер 25X24X5 мм.



Размеры ЖК-экрана такие низ Картина:

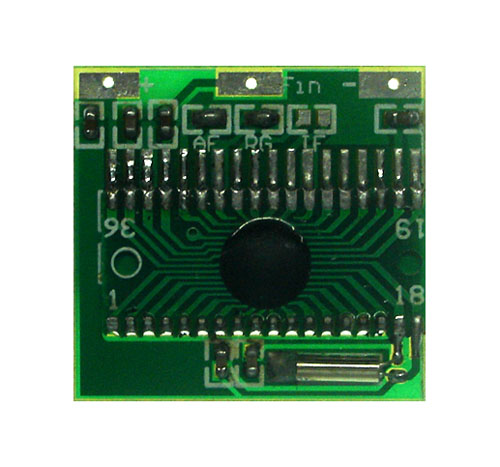

Описание функции каждого контакта:



1. + колодка, источник питания положительный, не может превышать 3,3 В, в противном случае имеет Может выгореть модуль .



2.-Pad, блок питания отрицательный.



3. Ребристая площадка, входной контакт сигнала внешнего генератора, панель верх уже Поставляется с разделительным конденсатором для ввода измеряемого сигнала, без Необходимо внешнее подключение. Для передатчика частота При отображении обычно подключайтесь к выходу гетеродина или выходу вторичного усилителя. В это время замкните ПЧ. частота 70 кГц, короткое замыкание AF и RG зависит от реальных потребностей, см. низ . показывать частота И фактический запуск частота имеет Ошибка около 0,1 МГц; используется для радио частота При отображении обычно подключается к выходу гетеродина или контакту AFC радио для отображения частота Точный.



4. Перемычка AF, выбор AM / FM, короткое замыкание --- модуль Работает в режиме отображения FM, отключен --- модуль Работа в режиме отображения AM.



5. Перемычка RG, ​​при работе в режиме FM короткое замыкание RG для отображения. частота Диапазон: 11-150 МГц; отключите RG, дисплей частота Диапазон: 11-99,99 МГц. При работе в режиме AM закоротите RG, чтобы отобразить частота Диапазон: 0,5–29,99 МГц, отключите RG, дисплей частота Диапазон: 500 кГц-9999 кГц.



6. Перемычка IF, в FM частота Выберите, короткое замыкание --- используется в частота Для 70 кГц частота радио（Такие как TDA7021, TDA7088 и т. Д.）, Отключен --- используется в частота 10,7 МГц частота радио（Такие как CXA1691, CXA1238 и т. Д.）.
