IMX071 чип
- CMOS от Sony чип
- Формат APS-C (1,8 и Prime;), диагональ 28,4 мм
- 16 миллионов пикселей (4944 раза; 3284)
- Сверхнизкий шум чтения: 2.3e при усилении 24 дБ, 3.3e при самом низком усилении
- 14Bit ADC
- Электронный фаст дверь
DDR высокая Быстрая память
Камера ASI071MC Pro внутренний 256 МБ DDR3 высокая Быстрая память для буферизации данных изображения, обеспечение стабильной передачи данных и возможность имеет Эффект уменьшается из-за эффекта свечения, вызванного низкой скоростью считывания.
имеет не имеет внутреннийDDR высокая Скоростная память - это ключевое различие между сериями & amp; ldquo; Cool & amp; rdquo; и & amp; ldquo; Pro & amp; rdquo ;.
Кривая камеры
Инструмент ASI071MC Pro имеет Отличные характеристики астрофотографии, сверхнизкий уровень шума считывания и темнового тока, высокая Динамический диапазон.
ASI071 использует 14-битный АЦП, но может обеспечить 12,5-битный динамический диапазон, что выше, чем у KAF8300.
Уровень темнового тока
Квантовая эффективность
По нашим расчетам, квантовая эффективность ASI071 превышает 50%.
Регулировочное кольцо фланца
Только ASI071 Pro имеет Регулировочное кольцо фланца принимает метод регулировки из 3 движений и 3 толчков, а параллельность камеры можно легко отрегулировать с помощью 6 винтов, и оно стабильно. Попрощайтесь с дилеммой, что угловые звезды не вечны.
Интерфейс USB 3.0 и концентратор USB2.0
USB 3.0интерфейс:Пропускная способность 5 Гбит позволяет ASI071 Pro достигать 16 миллионов полностью разрешение низ Легко запускать до 10 кадров в секунду.
USB 2.0 HUB:Может использоваться для подключения различных аксессуаров USB-порта, таких как электрические фильтры зеркало Колесо, направляющая звездочка или электрический фокус USB-концентратор может помочь вам очень хорошо подключить различные вспомогательные аксессуары, что упрощает подключение один . Мы оснастили ASI071 Pro двумя 0,5-метровыми кабелями USB 2.0 для передачи данных. Следует отметить, что если ваш ASI071 Pro подключен к внешнему источнику питания 12 В, внешний источник питания также будет подавать питание на USB-концентратор.
полностью новый Конструкция, устройство охлаждения и защиты от конденсации

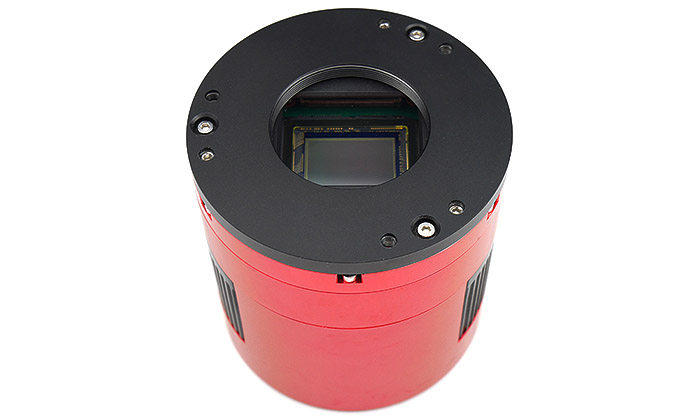

В камере ASI071MC Pro используется полностью новый Конструктивная конструкция камеры увеличила диаметр камеры до 86 мм (ASI071MC-Cool имеет диаметр 78 мм).
Используйте 6 винтов, чтобы закрыть полость.
новый Метод герметизации полностью исключает проблему образования конденсата.
ASI071MC Pro принимает двухслойный Полупроводниковое охлаждение и непосредственно в чип назад установка Датчик температуры для точного измерения чип температура. После реальных испытаний IMX071 чип Его можно охлаждать до температуры на 35-40 ℃ ниже, чем температура окружающей среды. Следует отметить, что для работы функция охлаждения должна быть подключена к внешнему источнику питания 12 В.
Камера ASI071 Pro в связи с использованием полностью IMX071 чип , Требуется ток не менее 5В650 мА, что далеко высокая Для других моделей фотоаппаратов. Обычно порт USB3.0 компьютера может обеспечивать ток 1000 мА, поэтому ASI071 Pro может стабильно работать в режиме USB3.0. низ ,Заканчивать полностью Внешний вспомогательный источник питания не требуется. Если подключить 094 к порту USB2.0 компьютера верх если, только Может быть получен ток 500 мА, поэтому для питания камеры в это время необходимо добавить внешний источник питания 12 В. Мы рекомендуем использовать адаптер питания 12 В 3 А для питания камеры (спецификация интерфейса 2,1 * 5,5, внутри положительный, а снаружи отрицательный). Кроме того, камеру может питать литиевая батарея 9-15 В.
Противоконденсатная нагревательная пластина напрямую контактирует и уплотняет окно Предоставлять имеет Эффективная теплопроводность, гарантирующая, что герметизирующее стекло не будет находиться во влажной среде. низ Конденсация. Мощность нагревательной пленки составляет около 3,6 Вт, а функцию нагрева можно включить или выключить в программе для съемки.
Функция подавления свечения
В камере ASI используется технология подавления свечения, разработанная ZWO. чип Свечение имеет Эффективное управление для максимального увеличения производительности камеры. Эта технология реализована непосредственно на аппаратном уровне и не требует программного управления.
Функция подавления выделения пикселей(HPC)
В камере ASI используется оригинальное подавление ярких пятен.(HPC)Технология укрепления камеры имеет Пиксельные основные моменты(Мертвые пиксели или фиксированный тепловой шум)Записывается в аппаратную память камеры и подавляются яркие точки пикселей. Снимая планеты и луну, закончите полностью Не видно фиксированных ярких пятен, что может значительно улучшить качество съемки. При длительной выдержке он также может получить более четкие изображения в темном и светлом поле. Функция HPC всегда включена в различных программах для съемки.
Способ подключения
2 & amp; rdquo; Фильтр зеркало (По желанию)
Адаптер EOS-T2(По желанию)
Удлинитель с M42 на M48 16,5 мм
Удлинитель M42 21мм
Плоское поле зеркало Или сниженный фокус зеркало
OAG
Рекомендуется 2-дюймовый фильтр зеркало :
Таблица размеров структуры
Заводские аксессуары
Технические параметры
датчик | SONY IMX071 CMOS |
Длина диагонали | 28.4mm |
Разрешение изображения | 16 миллионов пикселей 4944X3284 |
Размер пикселя | 4.78μm |
Размер целевой поверхности | 23.6mmX15.6mm |
наиболее высокая Частота кадров | 10FPS |
быстрый дверь Виды | Прокрутите быстро дверь |
Время контакта | 32μs-2000s |
Читать шум | 2.3e @ усиление 24 дБ |
Пик квантовой эффективности (QE) | 50% |
Полная зарядка | 46k e |
Цифро-аналоговый преобразователь АЦП | 14 bit |
DDRIII высокая Кеш | 256MB |
Характеристики поддержки интерфейса USB | USB3.0/USB2.0 |
Характеристики интерфейса камеры | M42X0.75 |
защита окно Оптическое стекло | Просветляющее покрытие |
Размер диаметра камеры | Диаметр 86 мм |
Вес камеры | 640g |
Обратный перехват | 17.5mm |
Метод охлаждения | Двухступенчатое охлаждение TEC Semiconductor |
Разница температур охлаждения | Ниже температуры окружающей среды 35 ° C -40 ° C |
Расход энергии на охлаждение | 12 В макс. Ток 3 А |
Поддерживаемые операции система | Windows, Linux & Mac OSX |
Рабочая Температура | -5°C~45°C |
Температура хранилища | -20°C~60°C |
Относительная влажность рабочей среды | 20%~80% |
Относительная влажность при хранении | 20%~95% |
ASI071 в 14-битном режиме низ Подключите USB2.0 и USB3.0 немного классический Самая быстрая частота кадров в разрешении шрифта
Resolution | USB 2.0 | USB3.0 |
14Bit ADC | 14Bit ADC |
4944×3284 | 2.7fps | 10fps |
1920×1200 | 18.8fps | 28fps |
1280×1080 | 31.3fps | 33fps |
640×480 | 69.5fps | 70fps |
320×240 | 134.2fps | 134fps |
Решение обратного перехвата 55 мм
