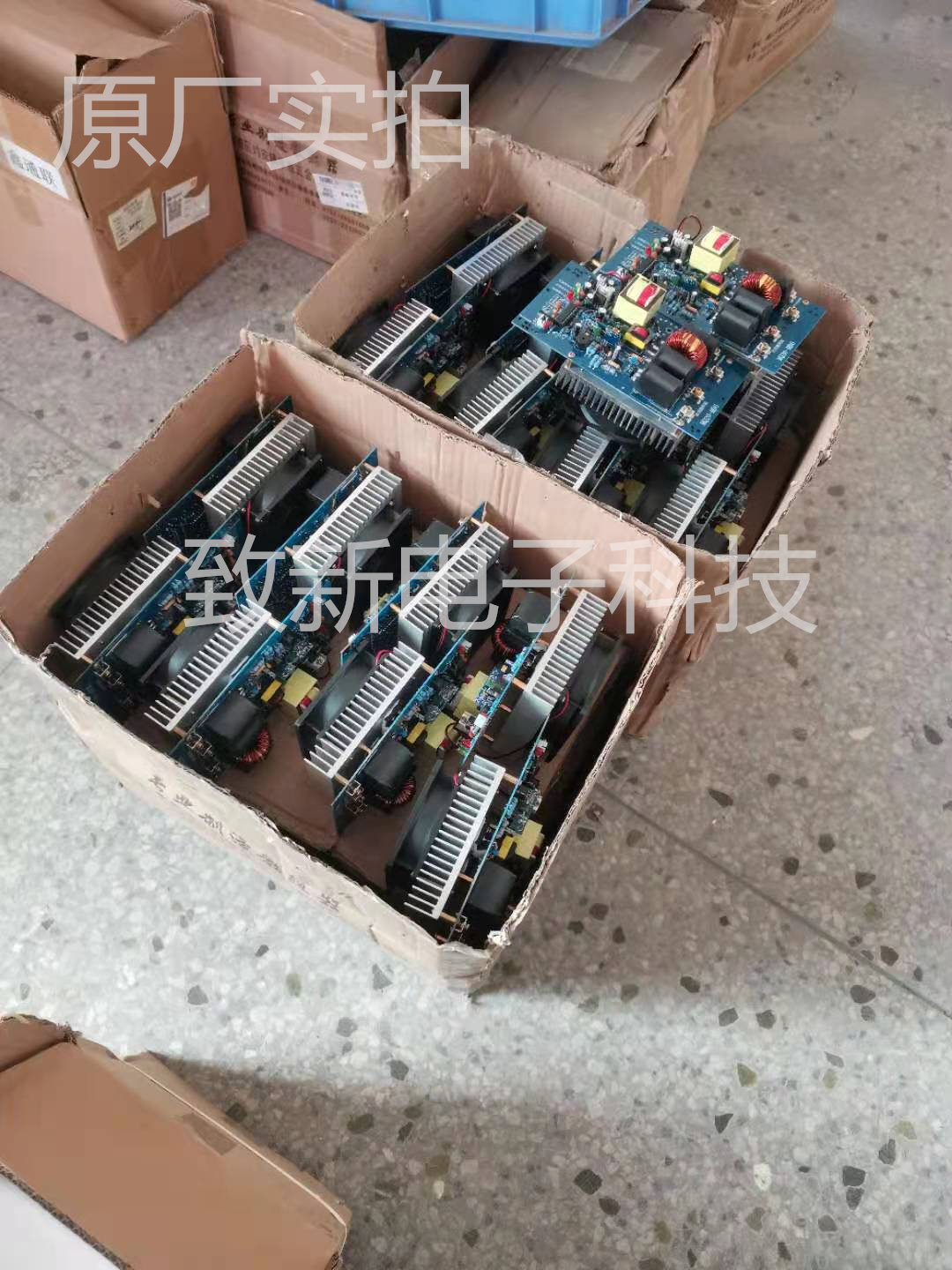

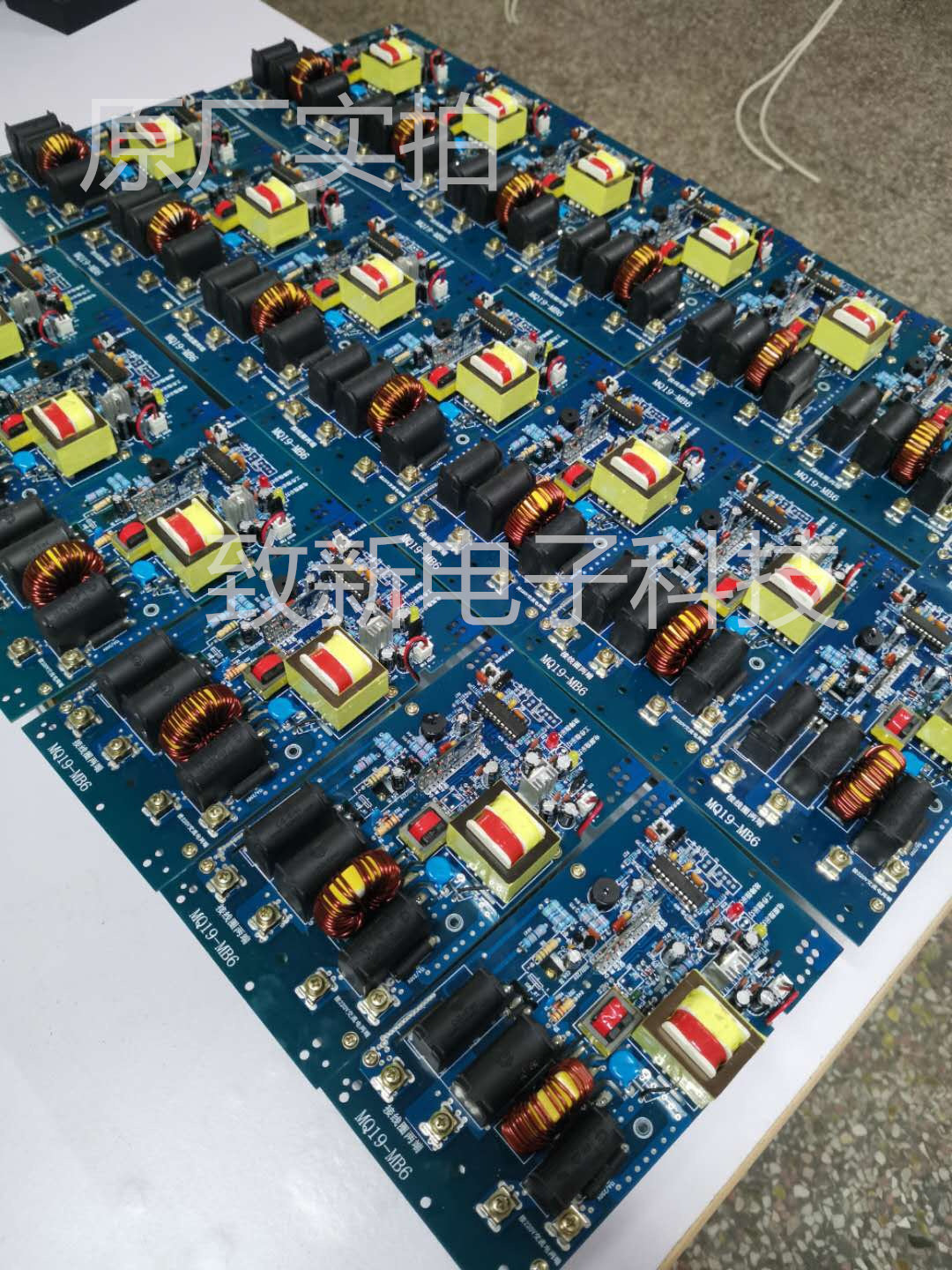

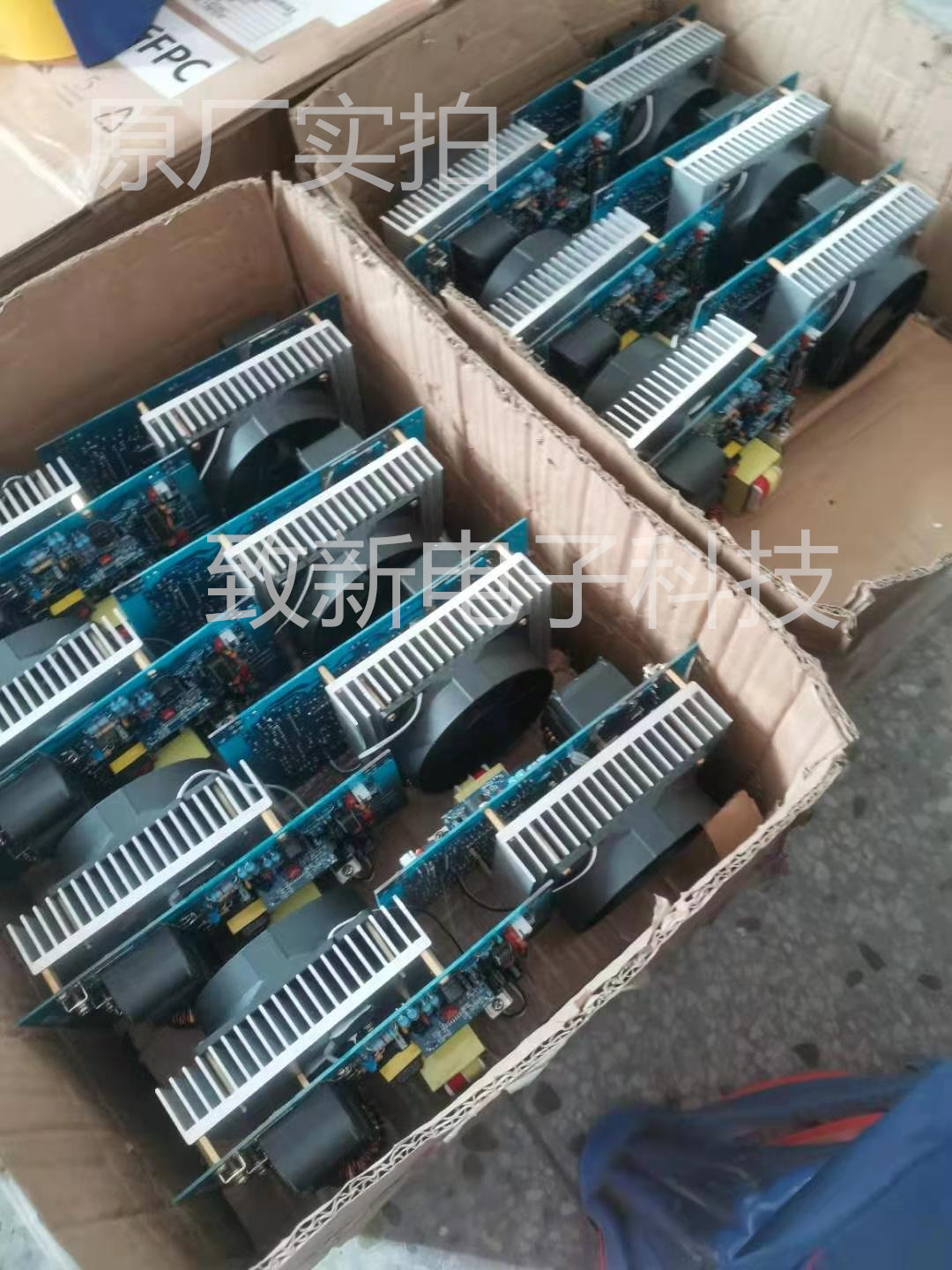

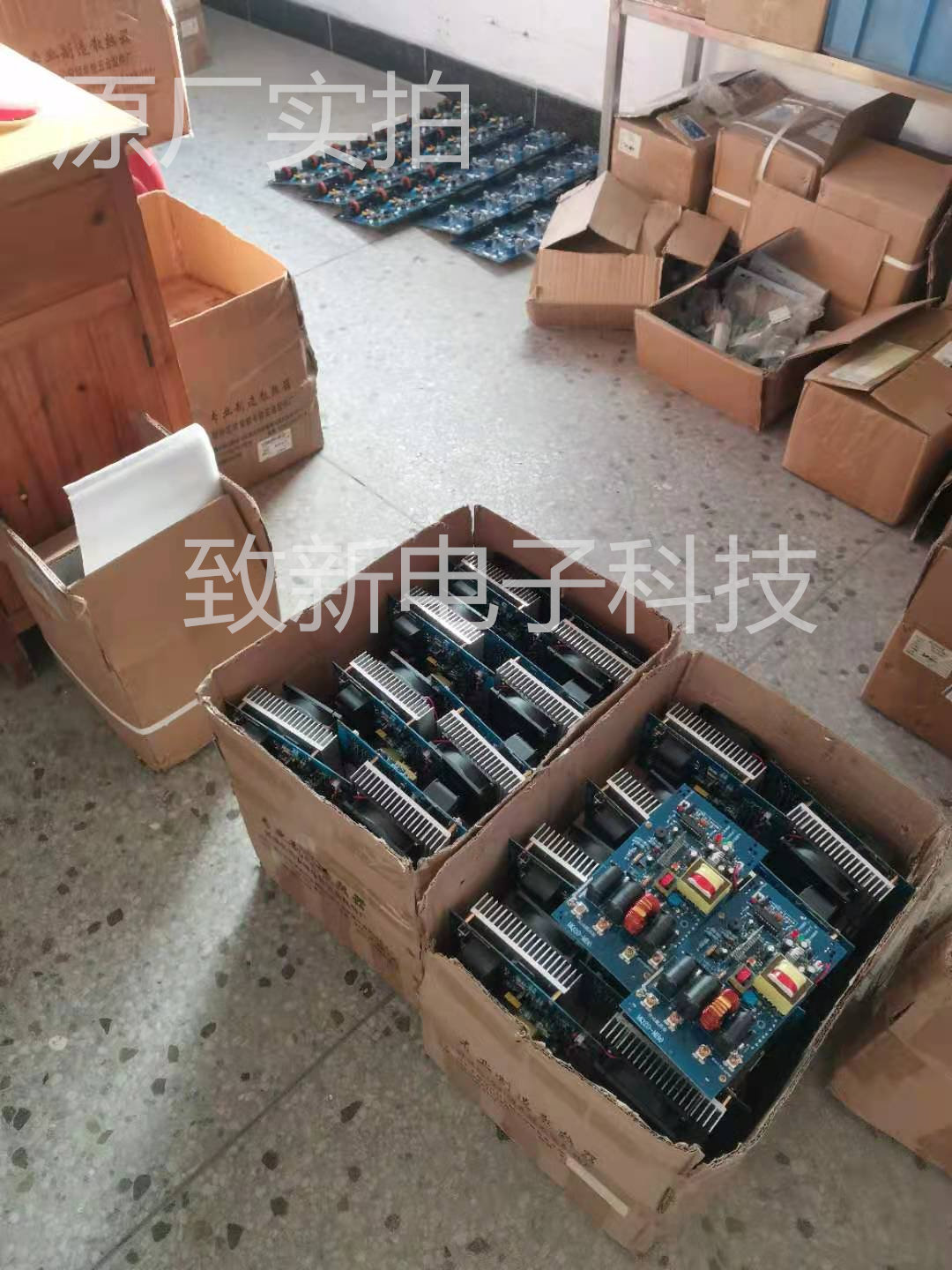

2,5 кВт электромагнитное индукционное отопление панель Электромагнитная индукция контроль панель Электромагнитный нагреватель 2.5 кВт энергосберегающее оборудование

   Основные технические параметры:

1,Габаритные размеры:193*102*110（длинный*ширина*высокая ）

2,Рабочее напряжение:220V

3,власть（Регулируемый）:2000W-2500W

4，负载电感量：120uH±20

5,Эффективность преобразования>90% 6,Работа частота:20-25kHZ

7,Рабочая Температура:-10Степень+50Проводить

8,Способ работы:连续加热

9,浪冲保护-+1500V

10,Антисветные помехи:4000V

11，多组可组合：80KW

12，感应线圈到发热体的 установка расстояние18-25mm

2.5KWконтроль панель Описание подключения

1С 三个指示 свет ,за&Rdquo; источник питания&Rdquo;“工作&Rdquo;&Ldquo; неисправность” свет Отказ正常工作时&Rdquo; источник питания&Rdquo;“工作&Rdquo; на ярко.&Ldquo; неисправность” свет Разрушать.当发电路发生故障时“故障指示” свет В сияющем.

2С 电源220V接于“接220V电源”的柱子 верх ，不分火线零线随便接入即可。

3С 线圈接于“接线圈两端”的两个接线柱 верх ，螺丝要拧紧。

4,Книга панель 子出厂设定为供电即可以工作,此时“ переключатель контроль”插座口内 имеет 一个短路线（ черный из）将此插座短路。也可以用手轻轻取 низ“ переключатель контроль&Rdquo; розетка верх 的短路线（ черный из），将一 полосатый 两芯的联机线的一个端头插到“ переключатель контроль&Rdquo; розетка верх ，另一端两个插头接到温控器的常开的两个触点，连接好即可试机使用。



2.5KWЭлектромагнитный контроль нагрева панель Используйте инструкции и меры предосторожности

1、控制箱体要求：由于主控制器是 высокая 压，大电流器件，所以在使用中应将其 установка 在控制箱体内，再通过绝缘导线将其与加热线圈与及电源、温度控制器等器件连接。以保护人体不会触及带电部位造成触电事件。由于控制器本身会产生热量，所以控制箱体要做成可使空气流通，以便于散热。

2、加热线圈：要求采用4平方的绝缘 высокая 温电线绕制。一般为圆型线圈，绕在加热物体 верх 时电感量为120±10uH（用胜利牌的BICTOR6243+电感表测量，要绕在炮筒 верх 测量，注：圆型线圈一般在13米线 слева справа ，根据炮筒直径不同 имеет 不同圈数，要在实际使用中把握。）

3、加热线圈的绕制：加热线圈根据用户的具体要求绕制，绕制时应保证同一铁芯的加热线圈绕向与参数一置。每组线圈与线圈之间保持50mm以 верх расстояние.

4、加热线圈和被加热 металлический 物体的距离要求：加热线圈表面到被加热 металлический 物体表面的距离根据线圈的宽度不同要适当调整。2.5KW控制 панель 的线圈到被加热 металлический 物体的距离根据不同直径的管径要适当调整，管径越大，距离越近。管径越小，距离越远。一般为：16-22mm。如果距离过小时会造成控制 панель 因工作特性变差而发热，甚至引起炸功率管；距离过大时功率将逐步变小，且不能调节，这是电路反压保护在保护的原因。

5、接线方式：本控制器可以接成 верх 电开机使用，也可以由温控器的常闭触点控制使用。

aСверх 电开机使用：将220V的电源通过绝缘导线接到控制器火线和零线接线端；线圈的引线接线柱与控制器的线圈接线端口连接（一定要接触牢固）Отказ Машина панель 出厂设定为 верх 电即开机使用方式Отказ

 bС温控器的常开触点控制使用：将220V的电源通过绝缘导线接到控制器火线和零线接线端；线圈的引线接线柱与控制器的线圈接线端口连接（一定要接触牢固）Отказ用手轻轻取 низ“ Программное обеспечение переключатель контроль&Rdquo; розетка верх 的短路线（ черный из），将一 полосатый 两芯的联机线的一个端头插到“ Программное обеспечение переключатель контроль&Rdquo; розетка верх ，另一端两个插头接到温控器的常开触点，连接好即可试机使用。

注意：温控器的触点不允许带市电或其他 высокая 压电。

 CНесколько панель 子联机使用：当需要由一个温控器触点控制多块 панель 子同时工作同时停止时，首先你要确定一块 панель 子作为主机 панель （随便选一块），然后用联机线（两芯线，两头各带一个2芯插头）Поставить хост панель верх из&Ldquo; заместитель панель контроль”与另一块副 панель из“电压控制”相连，如果要连接更多副机 панель пожалуйста 使用联机线按照 верх 述一级一级连接起来即可，即一个副 панель верх из&Ldquo; заместитель панель контроль”与另一块副 панель из“电压控制”相连，如此一级连一级即可。

线圈的制作：

1、在料筒（Нагреватели） верх пакет Держать тепло хлопок （20mm）

2,использовать высокая 温绷带扎紧，使保温 хлопок из толстая Держать20mmслева справа Отказ

3,существовать пакет 裹好的料筒 верх 面缠绕电磁线，缠绕的电磁线应尽量紧密。绕线长度12-14米 слева справа ，线圈的电感量 только 是一个参数，实际 верх 要测进线电流，2.5kw的输入电流为10A слева справа ，当缠绕的14米 высокая 温线后电流大于11A的时候应该在料筒 верх 多绕几圈，当缠绕的14米 высокая 温线后电流小于10A的时候应该在料筒 верх 少绕几圈。用这个方法来调试绕线的长短。注意：线绕完了以后不要直接把线剪断，因为要调试一 низ 输入电流的大小， только имеет 调试到输入电流为10-11A差不多的时候再减掉多余的 высокая Ватерлиния.



1,мягкий переключатель 线、电源线和电磁圈线不可互串或与外壳 имеет 任何连接!

2С通电后切勿自行带电维修或泼入水!

3、注意：散热器，风扇不可以接地！
