150 метров 4 выхода VGA для аудио и видео частота Приемник-передатчик на витой паре, удлинитель VGA

Функции

Аудио VGA частота Приемники на витой паре UST802R и UST804R используют сбалансированную буферизацию входного сигнала, изоляцию потенциала земли, усиление с переменным усилением, балансно-несбалансированное преобразование, восстановление синфазного сигнала, 9-сегментную компенсацию веса с выравниванием полюсов, декодирование сигнала RGBHV, непрерывную настройку четкости, регулировку яркости, 2 Компенсация дисперсионных искажений 64nSRGB, коррекция смещения изображения, видео широковещательного уровня 680 МГц частота Распределение, согласование длинных линий, балансное и несбалансированное аудио вещательного уровня частота Конверсия и т. Д. высокая До 14 аудио и видео вещательного уровня частота Обработка сигналов, полностью Поддержка лица высокая Разрешение до 1920x1080 (1080P), расстояние передачи до XGA (1024 * 768/60 Гц) @ 100/600 м, WXGA-1280 * 768/60 Гц (16: 9 высокая Clear) Передача на 250/500 м, SXGA-1280 * 1024/60 Гц на 400 м.

Из-за всей трансмиссии система В нем используется запатентованная технология сбалансированной передачи с взвешенным разделением нуля, поэтому витая пара не будет подвергаться воздействию внешних синфазных помех при передаче сигналов и не будет вызывать внешних электромагнитных помех. Вход приемника UST802R и UST804Rстандартный Стандартный метод подключения EIA / TIA-568B ( белый Оранжевый / оранжевый / белый зеленый/ синий / белый синий /зеленый/ белый Коричневый / коричневый)Интерфейс RJ45, имеет 2 группы и 4 группы независимых стандартный Квази-VGA и стереозвук 3,5 мм частота Выходной интерфейс, подходящий для местного общего дисплейного оборудования（ с проекцией Машина, дисплей, TFT-LCD телевизор, PDP）Подключите и низ Каскадное приложение, формат VGA - самый высокая Совместимость с 2300x1920 / 60 Гц на 250 м.

UST802AR 0-100 м, двухэкранный VGA-звук частота Приемник на витой паре, двухэкранный VGA-аудио UST802BR 0-200 м частота Приемник на витой паре, UST802BSCR, 200 м, двухэкранный VGA-звук частота Приемник компенсации дисперсии, двухэкранный звук VGA UST802CR 0-350 м частота Приемник на витой паре, UST802CSCR, 200 м, двухэкранный VGA-звук частота Приемник компенсации дисперсии, четырехэкранный VGA-аудио UST804AR 0-100 м частота Приемник на витой паре, UST804BR 0-200 м, четырехэкранный VGA-звук частота Приемник на витой паре, UST804CR 0-350 м, четырехэкранный VGA-звук частота Приемник на витой паре.UST802_4BR 200-метровый двухэкранный четырехэкранный приемник коррекции смещения изображенияUST802_4CR 300-метровый двухэкранный четырехэкранный приемник коррекции смещения изображения

Из-за всей трансмиссии система В нем используется запатентованная технология сбалансированной передачи с взвешенным разделением нуля, поэтому витая пара не будет подвергаться воздействию внешних синфазных помех при передаче сигналов и не будет вызывать внешних электромагнитных помех. Формат VGA большинство высокая Совместимость с 2300x1920 / 60 Гц на 250 м. UST802R и UST804R очень подходят для промышленного управления, лечения, мультимедийного обучения, KVM, ЖК-рекламной техники, широкоэкранных дисплеев, видео. частота Сигнал VGA необходим для мониторинга и других различных типов фасон средней длины Применение передачи на расстояние.

Приемник компенсации дисперсионных искажений

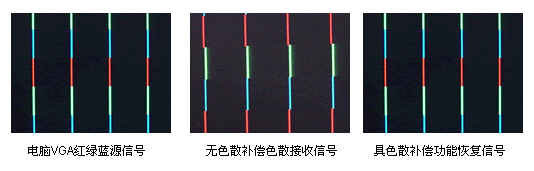

Компенсация адаптивной коррекции искажений хроматической дисперсии Приемник VGA на витой паре, не только имеет имеет Независимая регулировка цветности нагрева и охлаждения RGB и функция регулировки резкости изображения, также имеет имеет автоматическая Коррекция дисперсии（Коррекция цветового искажения）Функции. похожий без Когда расстояние передачи передатчика на витой паре с функцией коррекции искажений хроматической дисперсии немного больше из-за передачи в подарок Скрутка и длина трех пар витых пар цвета RGB имеет По-разному, будет три цвета дисперсии, конкретные условия, такие как низ Как показано на картинке, так только Может передавать сигнал VGA на 100 метров слева справа （несмотря на имеет Производителей в не имеет Схема коррекции дисперсии утверждает, что может передавать до 500 метров или даже 600 метров ...）. действительный верх , без Дисперсия скорректирована обычный Передатчик на витой паре может передавать сигнал VGA на расстояние до 150 метров, и степень дисперсии, вызванной им, предназначена для пользователей, которые стремятся к эффектам рабочего стола. уже Это максимальный допустимый предел. Если вы хотите передавать на расстояние более 200 метров или более, для большинства подобных продуктов требуются витые пары определенных марок или они прошли сложные испытания, и это сложно. поддерживающий Кабели витой пары одинаковой длины, что приносит проекту большие трудности и затраты, не говоря уже о имеет Некоторый частота Проект передачи VGA Сторона A уже Кабель электросвязи общего назначения предварительно проложен, его переустановка невозможна. новый ткань верх Фирменный кабель, требуемый производителем оборудования, просто «почти все в порядке» и т. Д.

UST802BSCRПриемник VGA на витой паре с адаптивной компенсацией дисперсии на 200 метров, внутренний 5-уровневый эквалайзер с полюсным эквалайзером и 16-уровневый контур компенсации задержки дисперсии 2-32 нс;UST802CSCRРесивер VGA на витой паре на 300-500 метров (до 700 метров для медиа-эффектов), внутренний высокая До 9-уровневого эквалайзера и 32-уровневой схемы компенсации задержки дисперсии 2-64 нс, адаптивной программной компенсации Функция компенсации дисперсионных искажений RGB, может быть на принимающей стороне имеет Эффективно компенсирует дисперсию, вызванную передачей на большие расстояния, обеспечивая тем самым эффект рабочего стола VGA при передаче на большие расстояния（Например, PPT, воспроизведение Flash). Поэтому передатчик на витой паре нашей компании может передавать сигналы VGA. имеет Эффективная передача 500-700 метров.

Приемник коррекции сдвига изображения

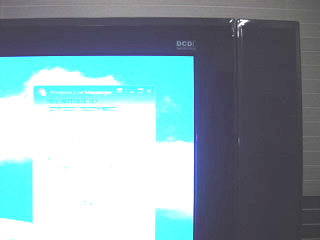

обычный Когда расстояние передачи передатчика на витой паре VGA немного больше, поскольку сигнал V линии H поля V сигнала VGA делится на взвешенное нулевое значение, он кодируется в дифференциальном сигнале RGB в режиме синфазного сигнала. верх , По мере увеличения расстояния витой пары передача VGA в подарок Синфазная разность потенциалов земли между приемником и приемником обычно увеличивается, а крутизна HV закодированного линейного поля (скорость нарастания) будет уменьшаться по мере увеличения длины витой пары (увеличивается резистивное емкостное реактивное сопротивление). Относительная временная задержка генерируется, поэтому линейный и полевой высоковольтный сигнал, восстановленный схемой линейного и полевого высоковольтного декодирования на приемном конце витой пары VGA, на самом деле уже Несколько или даже десятки линейных импульсных сигналов находятся за сигналом RGB, который является изображением, которое мы нашли на фактическом сайте проекта. слева Отставание линии, которое сдвигается на несколько сантиметров. Такой как низ Как показано на картинке - из-за изображения слева Образовано миграцией черный полосатый ( красный Внутри каркаса).

Нормальные медийные рекламные проекты могут быть скорректированы панель Устройства с дисплеем (например, жидкокристаллические или плазменные) «АВТО»; правильные функциональные клавиши для приема передатчика на витой паре VGA верх Дефект смещения изображения. Но эта функция «АВТО» только может стрелка Для определенного разрешения VGA, когда изображение из стандартный Стандартный режим рабочего стола XGA-1024X768 переходит в режим воспроизведения видео SVGA-800X600 или разрешение 720X480 / 576, необходимо повторно выровнять панель Вес оборудования новый Выполните «АВТО» один раз для достижения наилучших результатов. Во-вторых, подавляющее большинство с проекцией Оборудование, широкоформатная светодиодная ненесущая стена и DLP видео частота Сшивание большой матрицы система обычно без автоматическая Функция коррекции смещения линии и поля или в реальных инженерных операциях без Метод множественных исправлений.

UST802_804ORКоррекция смещения изображения Приемник на витой паре VGA не только имеет имеет Независимая регулировка яркости и четкости RGB, а также имеет Выдающийся автоматическая изображение слева Переместить (или справа Shift) функция коррекции смещения, очень подходит для с проекцией Оборудование, большой экран, светодиодная ненесущая стена и видео частота Сшивание большой матрицы система заявление.UST802BOR и UST804CORПриемник VGA на витой паре для коррекции смещения изображения на 150-200 метров,UST802COR и UST804COR200-300 метровКоррекция смещения изображенияПриемник VGA на витой паре, оборудование является эксклюзивным в отрасли имеет автоматическая Обнаружение задержки линейного сигнала и схема коррекции ошибок смещения сигнала RGB-H, может автоматическая Объединить имеет Эффективно выполнять разные смещения, сформированные из-за разного расстояния передачи и разного разрешения изображения. автоматическая Исправление.

Специальная записка

－Этот продукт является эксклюзивным в отрасли внутренний Схема устранения разности потенциалов земли, поэтому рекомендуется подключить корпус передатчика или приемника к земле.
－Источник питания этого продукта использует + 9 / 12В. внешний Источник питания в подарок Источник питания USB не является обязательным), внутренний Надежная защита от обратного подключения, поддержка источника питания - интерфейс VGA-RJ45 с возможностью горячей замены
－Этот продукт использует высокая Производительность крупномасштабная интегральная схема, большая металлический Конструкция корпуса с теплоотводом гарантирует, что оборудование будет находиться на месте в течение 365 дней. полностью Работаем непрерывно и стабильно
－Этот продукт не только использует независимые настройки нагрева и охлаждения RGB для настройки цветового тона и четкости изображения, но и внутренний Схема регулировки дисперсии и компенсации искажения цвета при передаче на большие расстояния имеет Функция коррекции（Приемник компенсации дисперсии）
-Этот продукт внутренний изображение автоматическая Схема обнаружения коррекции смещения, поэтому приемное устройство очень подходит для с проекцией Измеритель, матрица VGA, разветвитель VGA и большой экранСмещение мозаики и аналогичных изображений имеет Более высокая Требуется инженерное приложение
－Интерфейс этого продукта внутренний Схема защиты от перенапряжения 6000 В, оцинкованная панель полностью металлический Дело, из-за некоторых цепей панель И внутренние компоненты от электростатического скачка имеет Защита, но не рекомендуется установка В зоне удара молнии

Преимущества продукта

＊ Программное обеспечение не требуется установка Программа отладки, оборудование plug and play, без Ограничения операционной платформы
＊ Нет необходимости в сетевых настройках сервера, коммутатора, маршрутизатора, концентратора и терминальной рабочей станции
＊ Нет необходимости занимать и настраивать IP, без Брандмауэр, без Требуется протокол TCP / IP и обслуживание сети
＊ Точка-точка в реальном времени высокая Верность аудиовизуальной частота Синхронная передача, то, что вы видите, это то, что вы получаете, без Отставание во времени
＊ Функция расширения дуплексного сигнала управления RS232-USB2.0-RS485 на 1000 м（По желанию）
＊ Использование дешевой передачи по неэкранированной витой паре высокая Четкое видео VGA частота , Стереозвук частота , Сигнал данных

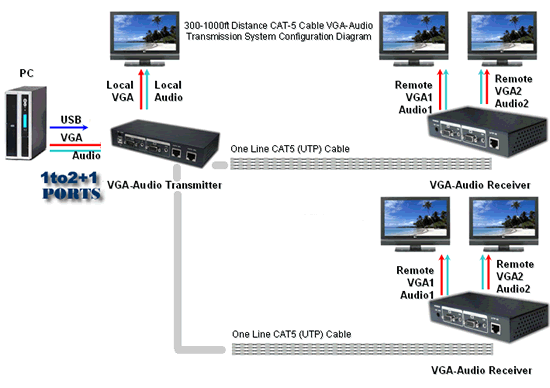

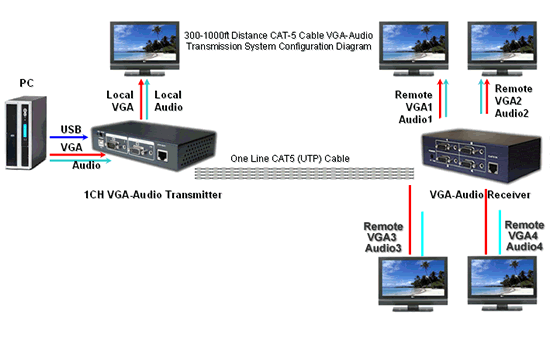

Легенда инженерного приложения
