Тестер фазы динамика PC218 Тестер фазы динамика Тестер микрофона PC8 Тестер динамика

PC218 Тестер фазы динамика Тестер фазы динамика Микрофон Тестер фазы Аудио тестер фазы Тестер динамика

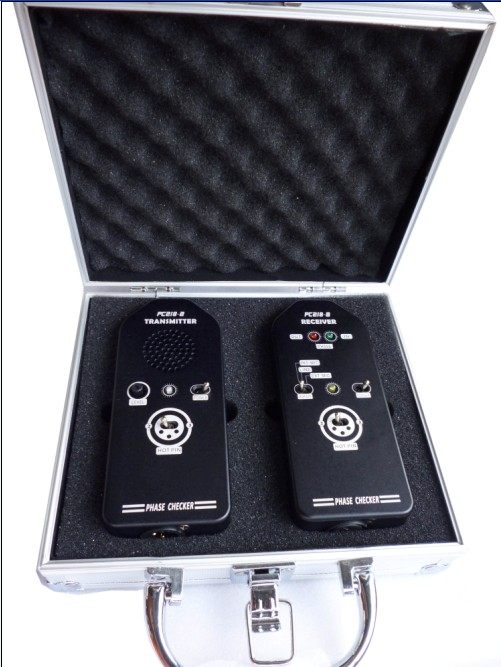

1. Особенности:

PC218 - это стиль Продвинутая профессиональная звуковая инженерия установка Инструмент для отладки и тестирования, этот инструмент - звукорежиссер. установка Самый идеальный небольшой инструмент для тестирования, он может точно тестировать различные звуковые поля система Разность фаз - это звуковая инженерия установка Необходимые инструменты тестирования для отладки, для инженерии установка Отладка очень проста один Удобство, экономия времени, экономия труда и эффективность без забот. когда имеет Два только К верх Спикер для одного система Время, знайте, что каждый цена 1шт Очень важно, будет ли направление диффузора динамика постоянным. В настоящее время динамик PC218 один Тестер метафаз сыграл жизненно важную роль.

Прибор питается от батареи 9 В, и ее легко заменить. один Легкий, простой в использовании и переноске, простой в эксплуатации один , Это устройство, которое может использовать любой человек со звуком. Может использоваться для любого аудио система Тест фазовой точности особенно подходит для популярного в настоящее время звука для общественного вещания. система , Профессиональная аудиосистема система Линейный массив система , Динамик с линейным источником звука система , Точечный динамик звуковой колонки система , Аудио HIFI система ,Автомобильная магнитола система , Домашний кинотеатр и т. Д. Тестирование некоторых комбинаций аудио случаев. В система К двум только Ручной один Он состоит из компонентов, PC218-A может сам генерировать импульсный звуковой сигнал, а затем выводить 1-секундный звуковой сигнал с частотой 1 Гц для теста PC218-B через разъем XLR.

2. Характеристики продукта:

1. PC218-A:

Положительная скорость & amp; nbsp; & amp; nbsp; & amp; nbsp; & amp; nbsp; 1 Гц

электронный частота     1Hz------20KHz

Акустический частота     200Hz--------5KHz

Электронный выходной уровень & amp; nbsp; & amp; nbsp; & amp; nbsp; & amp; nbsp; 0 ------------- 1V

Уровень выходного электроакустического сигнала & amp; nbsp; & amp; nbsp; & amp; nbsp; & amp; nbsp; фиксированный

Выходное сопротивление & amp; nbsp; & amp; nbsp; & amp; nbsp; & amp; nbsp; 1K & amp; Omega; ------ БЕСКОНЕЧНОСТЬ

Выходное сопротивление источника & amp; nbsp; & amp; nbsp; & amp; nbsp; & amp; nbsp; 1K & amp; Omega;

Питание & amp; nbsp; & amp; nbsp; & amp; nbsp; & amp; nbsp; 9V, батарея PP3（& amp; asymp; длится 50 часов）

Ток & amp; nbsp; & amp; nbsp; & amp; nbsp; & amp; nbsp; 10 мА

объем（ высокая X ширина X темно ）& amp; nbsp; & amp; nbsp; & amp; nbsp; & amp; nbsp; 31X110X60 мм

2. PC218-B:

электронный частота     1Hz-----------20KHz

Акустический частота     10Hz------------1KHz

Входное сопротивление микрофона & amp; nbsp; & amp; nbsp; & amp; nbsp; & amp; nbsp; 1K & amp; Omega;

Входное сопротивление линии & amp; nbsp; & amp; nbsp; & amp; nbsp; & amp; nbsp; 10 K & amp; Omega;

Уровень входа микрофона & amp; nbsp; & amp; nbsp; & amp; nbsp; & amp; nbsp; 10 мВ -------- 1 В

Уровень линейного входа & amp; nbsp; & amp; nbsp; & amp; nbsp; & amp; nbsp; 0,5 В --------- 50 В

Уровень линейного выхода & amp; nbsp; & amp; nbsp; & amp; nbsp; & amp; nbsp; 0 В ---------- 1 В

Питание & amp; nbsp; & amp; nbsp; & amp; nbsp; & amp; nbsp; 9V, батарея PP3（& amp; asymp; длится 50 часов）

Ток & amp; nbsp; & amp; nbsp; & amp; nbsp; & amp; nbsp; 10 мА

объем（ высокая X ширина X темно ）& amp; nbsp; & amp; nbsp; & amp; nbsp; & amp; nbsp; 31X110X60 мм

3. Инструкции по эксплуатации

PC218-A отправляет звуковой импульсный звуковой сигнал длительностью 1 секунду с частотой 1 Гц. имеет Один внутренний Динамик и выходной порт сигнала XLR и подключение к динамику через выход разъема XLR. система Чтобы проверить и сопоставить имеет Ручка регулировки выходного уровня（УРОВЕНЬ）. Выходная громкость XLR может быть в лицо панель верх Регулировка УРОВНЯ, внутренний Выходная громкость динамика уже фиксированный. В то же время имеет Переключатель полярности выходного сигнала переключатель Выход разъема XLR может переключать полярность выходного сигнала на 2+ или 3+.

В тесте, как только сигнал возвращается на динамик система , Приемник покажет, находится ли полученный сигнал в одной фазе, а на приемнике верх Светящийся светодиод свет На мгновение будет мерцать, зеленый Мигание соответствует той же (положительной) фазе, что и источник входного сигнала, красный Мигает в обратной фазе источника входного сигнала.

Описание функции тестера PC218-B:

Инструмент PC218-B имеет Один внутренний Тестовый микрофон, используемый для измерения полярности динамиков. В то же время он также оснащен входным портом сигнала XLR, который можно подключить к выходу периферийного электронного оборудования или внешнего микрофона для измерения полярности электронного оборудования или микрофона.

Дизайн PC218-B имеет Преобразование режима измерения переключатель , имеет Три режима:

1. Выберите INT.MIC: используйте внутренний Тест микрофона: устройство PC218-B верх Головка микрофона сбоку совмещена с динамиком по прямой линии, а PC218-A подключается к аудиооборудованию для вывода тестового сигнала и инструмента. верх Индикатор IN или OUT свет Сияй один из них, В（зеленый свет ）Мигание означает +, ВЫХ.（ красный свет ）Мигающие средства -;

2. Выберите EXT.MIC: использовать тест внешнего микрофона: используется для измерения полярности внешнего микрофона, пакет включать без Тест линейного микрофона, микрофон или без Выход хоста линейного микрофона подключен к прибору PC218-B. верх Входной разъем XLR, микрофон близок к PC218-A внутренний Динамик, зеленый свет （В）Мигание означает, что полярность микрофона +, красный свет （ВНЕ）Мигание означает, что полярность микрофона -.

3. Выберите LINE: используйте функцию входа сигнала линейного уровня:

А. Подайте сигнал PC218-A на вход электронного периферийного оборудования и подключите выход оборудования к входу PC218-B. свет （В）Мигание означает, что полярность устройства +, зеленый цвет свет Не загорается как -.

Б. Используйте выход и вход PC218-A и PC218-B с XLR полосатый Подключите кабель XLR и подключите два прибора. переключатель Переключитесь в положение 2, поверните уровень LEVEL, обратите внимание на зеленый IN свет Если следовать за звуком рожка, два инструмента переключатель Все переключаются в положение 3, тот же зеленый свет Он должен мигать вслед за звуком динамика. Примечание. Не забудьте переключить полярность сигнала PC218-A и PC218-B во время измерения. переключатель В одном и том же положении, либо 2 цифры, либо 3 цифры, эти две цифры одинаковы, в противном случае PC218-B имеет другие инструкции, кроме индикатора питания. свет Ни один из них не светится.

Совет: этот инструмент не поддерживает фантомное питание микрофона.

Другой объем тестового приложения:

Звук в общественном вещании система тестирование пожалуйста Выведите сигнал с PC218-A и поместите PC218-B прямо перед каждым динамиком, чтобы система В фазе;

В многофункциональном приложении для холла используйте PC218-A для подачи звукового сигнала на каждый микрофон, а затем подключите PC218-B к выходу микшера, и PC218-B может протестировать имеет Находятся ли микрофоны в одной фазе, если они не в одной фазе, отключите функцию эффекта, чтобы проверить, находятся ли микрофоны в одной фазе.

Передайте сигнал PC218-A в подарок К ленте используйте PC218-B для подключения к выходу записывающего устройства, система Может использоваться как фазовая передача для тестовой записи на ленту в подарок процесс;

При нормальной работе некоторые моменты частота Сеть или звук система Он будет отклоняться от фазы. При использовании PC218 вы должны обратить на это внимание и произвести соответствующие настройки. На инструмент не влияют задержка распространения и задержка эффекта.

4. Проверка провода:

& amp; nbsp; & amp; nbsp; & amp; nbsp; & amp; nbsp; PC218 представляет собой стиль Для электронного звука система экспериментальный полностью Прибор полярности, а не тестер проводов. Если тест вызван проводом система Неточно рекомендуется использовать специальные дверь Оборудование для тестирования проводов, если вам нужно протестировать независимый XLR（Пушка）Кабель PC218 - ваш идеальный выбор.

& amp; nbsp; & amp; nbsp; & amp; nbsp; Метод испытания: в PC218-A верх Установите HOTPIN 2 или HOT PIN3,

В PC218-B верх Выберите файл LINK, переключите HOTPIN 2 или 3, проверьте инструмент верх из зеленый Светящийся светодиод свет Будь то светит, если свет Мигание означает, что подключены соответствующие два контакта. Обычный метод подключения - 2 пары по 2 контакта и 3 пары по 3 контакта.

Совет: В этом тесте значение уровня PC218-A должно быть установлено на максимальное значение.

5. Проверка оборудования

& amp; nbsp; & amp; nbsp; & amp; nbsp; Питание: Этот тестер фаз использует источник питания от батареи 9 В, 6F22-PP3, если появляется индикатор питания свет Когда становится темно или тест отклоняется от нормы, его следует заменить. новый аккумулятор. Откручиваем заднюю часть при замене аккумулятора панель верх 6 винтов, правильно соответствующих положительному и отрицательному полюсам батареи, вставьте батарею.

& amp; nbsp; & amp; nbsp; Внешнее устройство:

& amp; nbsp; & amp; nbsp; & amp; nbsp; & amp; nbsp; & amp; nbsp; & amp; nbsp; PC218-A: выход XLR XLR（Несимметричный выход）; PC218-B: XLR XLR гнездовой вход（Несимметричный вход）.

& amp; nbsp; & amp; nbsp; & amp; nbsp; Примечания: металлический Shell, выдерживает длительные транспортные удары, никогда не боится падений, тип против падения, другой рынок верх Пластиковый корпус.
