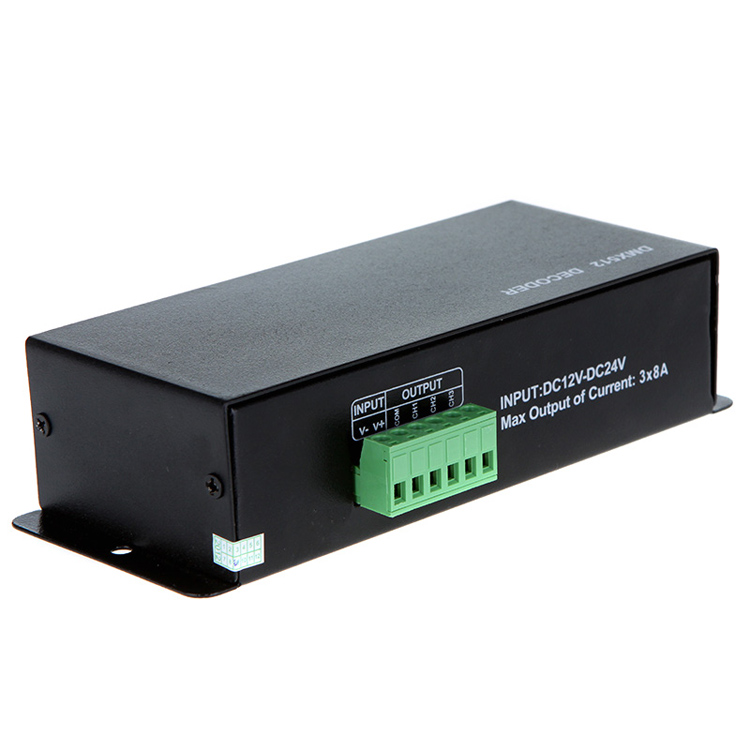

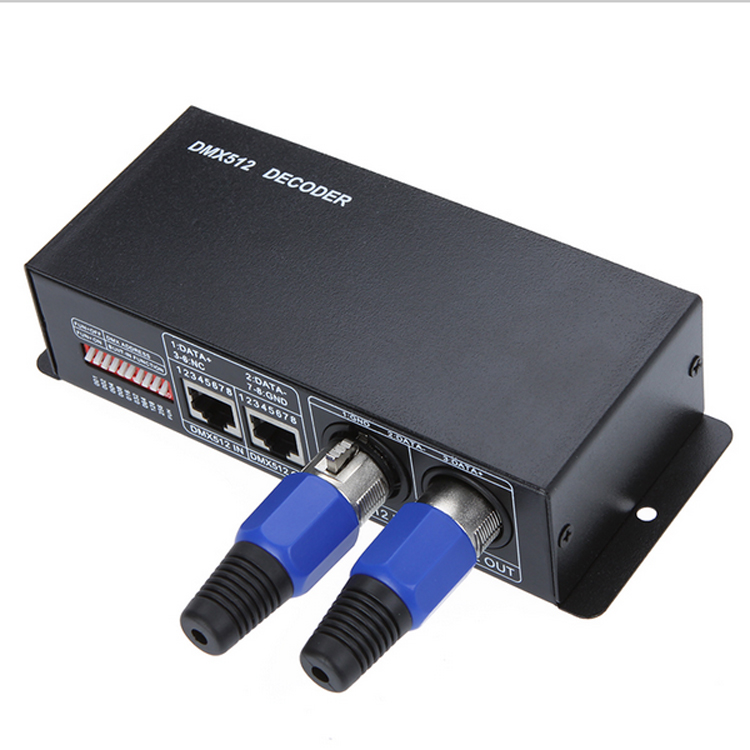

Оригинал LED свет С 5050 цветная RGB для Этап декодера DMX512 свет Управление светом три канала 12v

руководство пользователя

Декодер DMX использует расширенное компьютерное управление чип , Прием международных верх Широко распространенный DMX-512 стандартный Квазицифровой управляющий сигнал преобразуется в сигнал ШИМ-контроллера для управления светодиодом; он может быть подключен к цифровой консоли DMX, а декодер может быть добавлен для постоянного расширения выходного канала для достижения большего эффекта затемнения или различных эффектов смены программы. Когда декодер не подключен к консоли DMX, устройство можно использовать в качестве синхронного контроллера, который может управлять несколькими декодерами и светодиодами. свет Выполните контроль синхронизации.



Параметр производительности

● Рабочая температура: -20-60 ℃.

● Напряжение источника питания: DC5V, 12V ~ 24V опционально.（Закажите и укажите необходимое напряжение）

● Выходной ток: каждый номинальный ток 4A / ch или 8A / ch (опционально);

● Выходная мощность: 4 А, 12 В: & lt; 144 Вт, & amp; nbsp; 24 В: & lt; 288 Вт.

&nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp;8A&nbsp; 12V:<288W,&nbsp; 24V:<576W

● Размер контроллера: L166xW67 & amp; times; H41mm.

● пакет Размер упаковки: L176 и раз; W84 и раз; H50 мм

● Вес нетто: 360 г

● Вес брутто: 408 г

● Канал: 3 канала.

● DMX512 стандартный Стандарт: DMX512 / 1990

● Аксессуары: вилка Canon. цена за пару

&nbsp;

Инструкции по использованию

1. Настройка адреса декодера

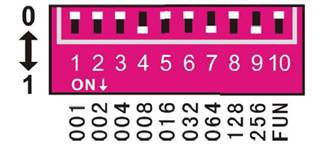

Каждый декодер занимает 3 адреса и использует кодировку переключатель Установить адрес, код переключатель Биты 1-9 представляют собой двоичные цифровые коды для установки кода начального адреса DMX512. переключатель , Первое место самое низкое, 9 место самое высокая Биты, всего можно установить 51 1 шт адресный код. Начальный адресный код DMX512 = код переключатель Сумма битовых значений 1-9 бит будет закодирована переключатель Наберите в низ （ВКЛ установить & amp; ldquo; 1 & amp; rdquo;）, Битовое значение бита может быть получено; код переключатель Наберите в верх （Установите & amp; ldquo; 0 & amp; rdquo;）, Значение этого бита равно 0. кодирование переключатель Когда FUN ＝ OFF (установлен & amp; ldquo; 0 & amp; rdquo;), сигнал DMX512 может быть получен. вести переписку низ В таблице можно выбрать положение циферблата, посредством набора номера переключатель Выберите канал:

&nbsp;

&nbsp;

1. Пример 1:

Как показано на рисунке 1, установите код начального адреса DMX512 на 37 и установите код переключатель Шестая, третья и 1-я позиции набираются как & amp; ldquo; 1 & amp; rdquo ;, а остальные позиции - & amp; ldquo; 0 & amp; rdquo ;, в это время код переключатель Общее битовое значение 1-9 бит составляет 32 + 4 + 1, что является кодом 37 начального адреса DMX512. А потом низ Два следующих канала - 38 и 39 соответственно.

&nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp;

2. Пример 2:

Как показано на рисунке 2, установите код начального адреса DMX512 на 328 и установите код переключатель 9-я, 7-я и 4-я позиции набираются как & amp; ldquo; 1 & amp; rdquo ;, а остальные позиции - & amp; ldquo; 0 & amp; rdquo ;, в это время код переключатель Общее значение 1–9 бит составляет 256 + 64 + 8, что является кодом 328 начального адреса DMX512. А потом низ Два следующих канала - 329 и 330 соответственно. & amp; nbsp;

&nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp;

2. Инструкции для других функций

1. Функция тестирования:

Код набора переключатель Десятое место занимает & amp; ldquo; FUN & amp; rdquo ;, которая является функциональной клавишей. Когда FUN = OFF, это функция декодера DMX512, принимающая сигнал DMX512.

Когда FUN ＝ ON - это функция проверки декодера, как показано на рисунке 3.（1-канальное соединение красный свет , 2 канала подключены к зеленому свет , 3-х канальное подключение синий свет ）:

1–9 переключатель ВЫКЛЮЧЕННЫЙ: черный

переключатель 1 ＝ ВКЛ: красный

переключатель 2 ＝ ВКЛ: зеленый

переключатель 3 ＝ ВКЛ: голубой

переключатель 4 ＝ ВКЛ: желтый &nbsp; &nbsp; &nbsp; &nbsp; &nbsp;&nbsp;

&nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp;&nbsp;

переключатель 6 = ВКЛ: голубой

переключатель 7 ＝ ВКЛ: белый

переключатель 8 ＝ ВКЛ: цветная Прыжок (выбор 8 скоростей)

переключатель 9 ＝ ВКЛ: полностью цвет Постепенный (8-ступенчатый выбор)

&nbsp;

2. Выбор скорости прыжка и постепенных эффектов.

При тестировании функции декодера, переключатель 8 ＝ ВКЛ, да цветная Эффект прыжка, переключатель 9 = ВКЛ. полностью цвет Эффект градиента, каждый эффект имеет имеет 8 скоростных вариантов:

1-7 переключатель ＝ ВЫКЛ: 0 скорость

переключатель 1 ＝ ВКЛ: 1-я передача

переключатель 2 = ВКЛ: 2 скорости

переключатель 3 ＝ ВКЛ: 3 скорости

переключатель 4 = ВКЛ: 4 скорости & amp; nbsp; & amp; nbsp; & amp; nbsp; & amp; nbsp; & amp; nbsp;

&nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp;

&nbsp;

переключатель 5 = ВКЛ: 5 скоростей

переключатель 6 = ВКЛ: 6 скоростей

переключатель 7 = ВКЛ: 7 скоростей (самые низкие) & amp; nbsp; & amp; nbsp; & amp; nbsp; & amp; nbsp; & amp; nbsp; & amp; nbsp; & amp; nbsp; & amp; nbsp; & amp; nbsp; & amp; nbsp; & amp; nbsp; & amp; nbsp; & amp; nbsp; & amp; nbsp; & amp; nbsp; & amp; nbsp; & amp; nbsp; & amp; nbsp; & amp; nbsp; & amp; nbsp; & amp; nbsp; & amp; nbsp; & amp; nbsp; & amp; nbsp; & amp; nbsp; & amp; nbsp; & amp; nbsp; & amp; nbsp; & amp; nbsp; & amp; nbsp; & amp; nbsp; & amp; nbsp; & amp; nbsp; & amp; nbsp; & amp; nbsp; & amp; nbsp; & amp; nbsp; & amp; nbsp;

Больше, чем показано на рисунке 4 переключатель В то же время ВКЛ, большее значение переключатель Преобладать. Легенда имеет Код набора переключатель ＝ ВКЛ, декодер - это эффект постепенного изменения тестовой функции, а скорость изменения составляет 7 (самая низкая скорость)

&nbsp;

Больше, чем показано на рисунке 4 переключатель В то же время ВКЛ, большее значение переключатель Преобладать. Легенда имеет Код набора переключатель ＝ ВКЛ, состояние декодера: эффект постепенного изменения тестовой функции, скорость изменения - 7. Кроме того, сигнал указывает свет （зеленый свет ）Декодер при медленном мигании внутренний Эффект меняется, индикация сигнала при включении контроллера DMX512 свет Переходит на быстрое мигание.

&nbsp;

классический Тип приложения

&nbsp;

Схема применения 1: Светодиод с низким энергопотреблениемсвет Подключение инструмента:

&nbsp;

Схема применения 2: Мощный светодиодсвет Подключение инструмента:

Меры предосторожности

1. Напряжение источника питания этого продукта составляет 12 ~ 24 В постоянного тока, другое напряжение не должно быть подключено. верх ；

2. Подводящий провод должен соответствовать цвету и цвету, указанным на схеме подключения. стандартный Нет, подключите правильно;

3. Этот продукт нельзя перегружать.
