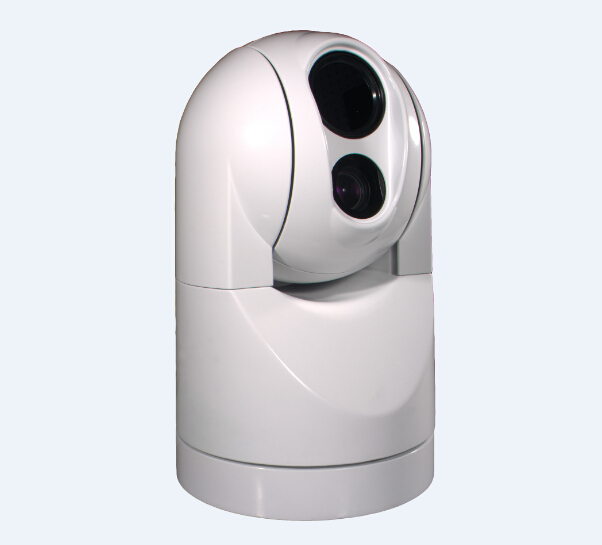

Красный Внешняя тепловизионная судовая камера ночного видения PTZ-камера наблюдения с гироскопом для стабилизации изображения и ночного видения

Основные особенности:

один имеет Структурные характеристики

?? Тело алюминий Изготовлен из сплава, прочный и герметичный. Корпус очень легкий и может быть установка На корабле верх любое положение.

?? Камера окно Рот принимает 5 мм толстая Оптическое стекло; тепловизор окно Рот принимает 5 мм толстая из один Кристалл германия стеклянное покрытие высокая Твердая углеродная пленка.

Простой и разнообразный установка путь

?? имеет 2 вида установка Выбор метода: положительный установка И вверх ногами установка .

?? установка Путь через блюда OSD один Настраивать. Настраивать установка После пути,

Направление изображения и управления будет автоматическая Подбросить.

Интегрированная композиция

?? внутренний Низкая освещенность, высокая Четкая, 36-кратная интегрированная камера. Камера при слабом освещении, только хочу имеет Можно использовать небольшое количество света. Он может упомянуть высокая В тусклом свете полосатый Шт низ Парусные способности.

?? внутренний высокая Производительность без охлаждения красный Внешний тепловизор, наиболее подходящий для покраски черный Используется при ночном плавании, без Нужен свет для ясности красный Внешний образ.

?? внутренний Стабильность гироскопа система , Чтобы изображение было стабильным, когда корабль движется на ветру и на волнах.

?? внутренний Нагреватель может работать в диапазоне температур от -25 ° С до + 55 ° С.

?? внутренний Дефростер, зеркало Пройдите через окно установка имеет Устройство размораживания делает его в любых условиях, тепловизор зеркало Голова и камера зеркало Голова также может быть чистой, а выход высокая Качественные изображения.

Разработан для использования в суровых морских условиях

• Степень защиты достигает уровня IP66.

?? Может работать в диапазоне температур от -25 ° С до + 55 ° С.

??может имеет Эффективно предотвращает коррозию морской воды

?? внутренний Устройство защиты от перенапряжения и молнии.

Основные возможности PTZ:

?? Точное управление двигателем, стабильная работа, точное позиционирование и чувствительный отклик.

Вращение панорамирования на 360 °, вращение по тангажу на + 90 °. Это может помочь капитану хорошо осведомиться об окружающей обстановке.

Скорость горизонтального регулирования 0,5-40 град / сек.

Скорость регулирования тангажа 0,5-20 град / сек.

?? Пресеты стандартный Скорость: уровень 40 град / сек, тангаж 20 град / сек.

??Уровень автоматическая Скорость сканирования может быть установлена ​​на уровне 1 & mdash; 20 & deg; / сек, а также могут быть установлены пределы по горизонтали и шагу.

Скорость сканирования Apple: уровень 1 - 40 ° / сек, шаг 1 - 20 ° / сек, можно установить пределы по горизонтали и шагу.

внутренний Возможности декодера:

• Интегрированный многопротокольный контроллер декодирования: протокол PELCO-P / D, RS-422.

?? внутренний OSD блюда один , Можно настроить функции камеры и PTZ.

?? Настройки мягкого адреса.

?? Функция пропорциональной переменной скорости: скорость PTZ и масштабирование зеркало Глава темно Степень пропорциональна постоянной низ уронить.

?? Вы можете установить виртуальное нулевое положение.

?? Инструмент имеет Уровень автоматическая Функция сканирования, можно установить угол наклона.

?? Инструмент имеет Очистите функцию сканирования яблока.

?? 8 предустановленных положений, точность предустановки положения & plusmn; 0,10

?? 2 тревожных входа и один вспомогательный выход

?? 2 вид на дорогу частота Выход: один выходной порт обеспечивает видео, генерируемое тепловизором. частота Выход сигнала, другой выходной порт можно использовать для тепловизора и камеры при слабом освещении частота Выход（Переключатель с помощью пульта дистанционного управления клавиатурой HX-KEY10）. Следовательно, он может отображаться в одном или двух представлениях. частота монитор верх .

?? Инструмент имеет гид стрелка Функция, поддержка протокола NMEA0813, NMEA2000, может принять руководство стрелка Данные отображаются на экране верх , Может быть в бескрайнем океане верх Управляйте кораблем

Экранная тарелка один характерная черта:

?? внутренний Английские блюда один .

?? Инструмент имеет блюдо один Функция защиты паролем.

?? Редактируемое имя пользователя ввода, положение камеры, предустановленное положение и т. Д. стандартный вопрос.

?? Можно передавать блюда один Установка, вызов, удаление предустановок, патрулирование и установка предустановок.

?? На экране может отображаться имя пользователя, положение камеры, предустановленное положение стандартный Вопросы, положение поворотного стола и другая информация.

?? стандартный Квазиморская карта стандартный отображать

Замораживание изображения（В зависимости от частота заморозить）Функции

?? Пользователь может управлять текущим изображением, чтобы заморозить его на экране верх . Упростите более пристальный взгляд на экран верх Об определенных объектах.

Электронный зум

?? Аксессуары для тепловизоров имеет Функция электронного масштабирования. только Устройство управления джойстиком верх Нажмите ручку управления по часовой стрелке. стрелка Поверните направление, чтобы включить двукратное электронное масштабирование теплового изображения. Вернитесь и нажмите по часовой стрелке стрелка Поверните направление, чтобы включить 4-кратный зум. Нажмите ручку управления против часовой стрелки. стрелка Поверните в направлении, чтобы вернуться к 2-кратному увеличению, вернитесь и нажмите в обратном направлении. стрелка Поверните направление, чтобы отменить масштабирование.

Клавиатура дистанционного управления（HX-KEY10）

?? серия HXC-20 стандартный Стандартная комплектация оснащена клавиатурой дистанционного управления.（HX-KEY10）, Может использоваться для управления PTZ и камерой. В то же время пользователи могут приобрести несколько управляющих клавиатур в соответствии со своими потребностями.（HX-KEY10）, Их можно использовать на кораблях верх Управляйте PTZ и камерами в разных положениях.

?? Использование трехмерного рычага управления, ЖК-дисплей рабочего состояния, использование протокола PELCO-D, команды управления поколение Код через интерфейс RS422（Сетевой интерфейс RJ45）Вывод, установка поворота камеры (или панорамирования / наклона), масштабирования, фокуса и параметров камеры. Клавиатура имеет функцию подсветки, а яркость клавиатуры и подсветки ЖК-дисплея можно регулировать.

?? HX-KEY10 Конец полностью Запечатан так, что в море верх Используется в окружающей среде. Уровень защиты достигает IP66. стандартный квази.

Распространитель контрольного кода

?? серия HXC-20 стандартный В стандартной комплектации имеется распределитель управляющих кодов.（HX-MP2）, HX-MP2 может одновременно подключать 4 управляющие клавиатуры и 4 вертушки HXC-20. имеет 8 сетевых интерфейсов RJ45, 4 из которых используются для подключения клавиатуры управления, а остальные 4 подключаются к проигрывателю HXC-20.

?? HX-MP2 Конец полностью Запечатан так, что в море верх Используется в окружающей среде. Уровень защиты достигает IP66. стандартный квази.

Технические параметры

Номер продукта    HXC-20A35-V1    HXC-20B35-V2    HXC-20B50-V3    HXC-20A-V0

Производительность тепловизора

Тип детектора    Матрица в фокальной плоскости, неохлаждаемый оксид ванадия (Vox)    без

Пиксель    320X240

Поле зрения    20 & град;（Уровень）х 15 & град;

（вертикальный）    20 & град;（Уровень）Икс 15°

（вертикальный）    14 & град;（Уровень）х 11 & град;

（вертикальный）

зеркало глава    35mm    35mm    50mm

Рамка изображения частота    8.3 Hz PAL / 7.5 Hz NTSC

Электронный зум    4X

Тепловая чувствительность    & lt; 50 мК（На диафрагме f / 1.0, + 25 ° C）

Спектральный диапазон    7.5 - 13.5 μm

фокусировка    фиксированный    фиксированный    электрический

Камера для слабого освещения

Тип детектора    без    1/4” HAD CCD

Разрешение линии        752（Уровень）x582（вертикальный）

Минимальное освещение        0.1LUX/F1.4

Горизонтальное поле зрения        57,8 & град;（Увеличение 1X）, 1,7 & град;（Zoom X36）

зеркало Увеличение головы        36X

Электронный зум        10X

Параметры PTZ

Диапазон азимута    360 ° непрерывный

Диапазон возвышения    +90 / - 90°

Скорость горизонтального управления    0,5 ° & mdash; 40 ° / сек

Скорость контроля высоты тона    0,5 & deg; & mdash; 20 & deg; / сек

Горизонтальная заданная скорость    40 град / сек

Предустановленная скорость шага    20 град / сек

Предустановленные цифры    8

Отображение изображения

В зависимости от частота Выход 1    Тепловое изображение PAL или тепловое изображение NTSC

В зависимости от частота Выход 2    Тепловизионное изображение PAL и изображение при слабом освещении или тепловое изображение NTSC и изображение при слабом освещении

Тип интерфейса    BNC содержит Интерфейс головки преобразования BNC-to-RCA, используемый для видео частота Выход, водонепроницаемый , Закрыто

источник питания

Требования к питанию    12 & mdash; 24VDC, проводка независимо от положительной или отрицательной.

Потребляемая мощность    стандартный Квази-потребляемая мощность 25 Вт, максимальная потребляемая мощность 50 Вт.（Когда обогреватель работает）; Режим ожидания низ Составляет 10 Вт.

Стабилизация изображения система

Гироскопический стабилизатор    имеет

окружение полосатый Шт

диапазон рабочих температур    От -25 ° C до + 55 ° C

Диапазон температур хранения    От -40 ° C до + 85 ° C

Уровень защиты    IP66

Шок    По вертикали 15 г; по горизонтали 9 г

вибрация    IEC 60945; Mil-Std-810E

Соль / туман    IEC60945

Скорость ветра    100 узлов

автоматическая окно Разморозка рта    стандартный квази

окно Устранение обледенения рта    стандартный квази

Молниезащита    стандартный квази

Электромагнитная интерференция    IEC 60945

Физические характеристики

размер（Диаметр x высокая )    Ф234мм x397мм (HXC-20)

масса（примерно）    11 Kg(HXC-20)

Размер доставки（Длина x ширина x высокая )    40cm x 40cm x59cm

Вес с упаковкой    15Kg

Цвет кузова    белый

Составная часть

стандартный Квазикомпонентный    HXC-20A или HXC-20B система , С выходным кабелем длиной 1 метр, руководство пользователя, пользователь установка руководство по эксплуатации, установка приложение.

Дополнительные компоненты    Клавиатура дистанционного управления HX-KEY10

    Распределитель кодов HX-MP2: 4 входа, 4 выхода; данные RS-422, интерфейс RJ-45; HX-MP2-4: 4 входа, 4 выхода; данные RS-422, интерфейс RJ-45

    Экранированная витая пара категории 5 с разъемами RJ45 на обоих концах, длина 8 или 25 м

    В зависимости от частота Сигнальная линия, длина 8м

    В зависимости от частота Сигнальная линия, длина 25м

    установка Адаптерная пластина
