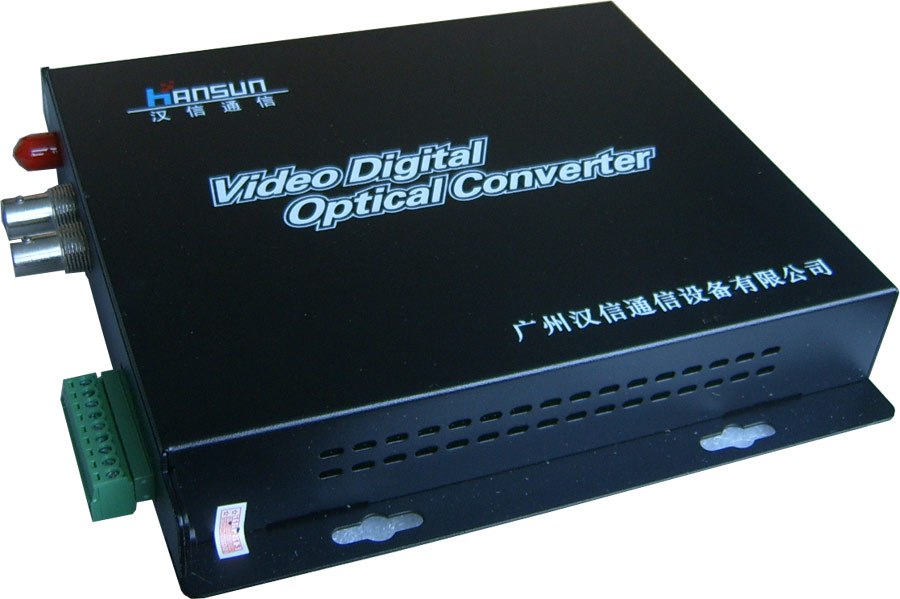

Полностью новый оригинал Hanxin HS-VDT / R201011S 2 Дорога вперед частота +1 Road Reverse Data Оптический терминал

Применение случая:

·         Смарт-перевозка система （ЭТО）

·         Мониторинг социального обеспечения

·         высокая Скоростная дорога частота мониторинг система

·         Платная станция частота мониторинг система

·         высокая Защищать частота Встреча система

·         Мониторинг индустрии CCTV

·         Мониторинг кампуса

·         Безопасность система

характерная черта:

·         Промышленно-классный дизайн, SMT-процесс

·         622Mbit/sполностью количество слово Волоконно-транспортная платформа

·         Самоидентификация независимых прав интеллектуальной собственности для Интегральная схема core Сердце

·         PAL, NTSC, Secam полностью Совместимость в системе

·         2Уровень дороги частота

·         Питание, ссылка, в зависимости от частота Динамическое указание

·         На месте открытие бесплатной отладки

·         Страхование саморебекции

·         19Дюйма 3U абонентская совместимая небольшая структура

Параметры интерфейса волокна（ один Волокно / двойное волокно）
    Длина волны: один Плесень 1310 нм / 1550 нм;
   Многомодовый 850 нм / 1310 нм
   Ядро волокна: приемопередатчик двойное ядро, отправьте и получите один основной
   Отправить в подарок Мощность: -9DBM / -5DBM
   Длина коробки передач: 0-50 км / 100 км
   Получать чувствительность: лучше, чем -36dbm
   Верх: SC / FC / ST
   Особенности: Вы можете настроить различные типы интерфейсов в соответствии с потребностями пользователя.




Видеть частота Параметр интерфейса（Интерфейс BNC.）
    Сигнальная система: PAL / NTSC / SECAM
   стандартный Уровень ввода и вывода: 1VP-P
    стандартный Входные и выходные импедансы: 75Ω
    Пропускная способность на канал: 8 МГц
    отборка частота : 13,5 МГц / 16 МГц
   Радиоположная пропускная способность: 108 Мбит / с / 160 МГц


Параметры интерфейса асинхронных данных（RJ45 / терминал терминала）
    Оценить: 300 ~ 115,2 кбит / с
   RS485: 0 ~ 19,2 кбит / с
   RS422: 0 ~ 19,2 кбит / с
   Особенности интерфейса: МСЭ-T V.24 стандартный разрешать
   Верхний: терминал или RJ45
   Метод подключения: DCE
    Особенности: Дополнительно RS232 / RS485 / RS422 и другие различные типы интерфейсов данных или одновременного имеет Отказ

звук частота Параметр интерфейса（Интерфейс BNC или RJ45）
    Пропускная способность на канал: 20 Гц ~ 20 кг
    отборка частота : 96 кГц
    Уровень квантования: 24бит
   Входное сопротивление（Линейный）: 47к.Ω/ Небаланс
   Выходное сопротивление（Выручка）: 10кΩНеуравновешенный
   стандартный Уровень ввода и выхода: 2VP-P
   Несбалансированный коэффициент тяжестей до шума: 75 дБ（ классический Ценность）
   Общая гармоническая искажение: 0,1%（ классический Ценность）
    Особенности: можно завершено один Звук или двойной канал стерео высокая Качественный звуковой эффект.



Параметры интерфейса данных Ethernet（RJ45.）
    Скорость: 10 м или 10/100 м адаптивных
   Консультативный: поддержка IEEE 802.3, IEEE 802.1Q (VLAN)
   Физический интерфейс: RJ45, поддерживает AUTO-MDIX
   Рабочий режим: полностью Дуплекс / полудуплекс адаптивность

переключатель Количество параметров интерфейса（RJ45 / терминал терминала）
    Время отклика:<0.5ms
   переключатель Интерфейс: Light MOS RELAY 350V / 120MA
   Физический интерфейс: RJ45

Телефонный интерфейс ---- Параметры интерфейса FXO / FXS（RJ45 / RJ11.）
    FXSНомер телефона
   Напряжение звонка: 75 В
   Кольца частота : 25 Гц
   Входное сопротивление второго провода: 600Ω(Выключенный)
   Вернуться: 40 дБ
   Интерфейс переключателя FXO
   Напряжение выявления звонка: 35 В
   Выявление звонков частота : 17 Гц-60 Гц
   Входное сопротивление второго провода: 600Ω(Выключенный)
   Вернуться: 40 дБ
    Особенности: Дополнительно RS232 / RS485 / RS422 и другие различные типы интерфейсов данных или одновременного имеет Отказ


источник питания:

       +5V DCЭнергопотребление  Варенье（ один конец）


Добрый Тип: централизованная карта, мини-настольный стол

линейка Дюйм: 210 мм×136mm×22 мм（Мини-Тип）

Окружающая среда полосатый Часть:

       Рабочая Температура:      -25 ° C ~ + 70 ° C

       Температура хранения:     -40 ° C ~ + 80 ° C

       Относительная влажность:     0 ~ 95%（Неконденсация）

Номер продукта

Инструкции по настройке

Цитата Юань /

HS-VT/R200001

Вторая дорогаВидеть частота Оптический двигатель

0

HS-VDT/R201011

Вторая дорога частота +1 Road Reverse Data Оптический терминал

0

HS-VADT/R211211

Вторая дорога частота +1 дорога двустороннего звука частота +1 Road Reverse Data Оптический терминал

0

HS-VADET/R211211

Вторая дорога частота +1 дорога двустороннего звука частота +1 Road Reverse Data + Ethernet Оптический терминал

0
