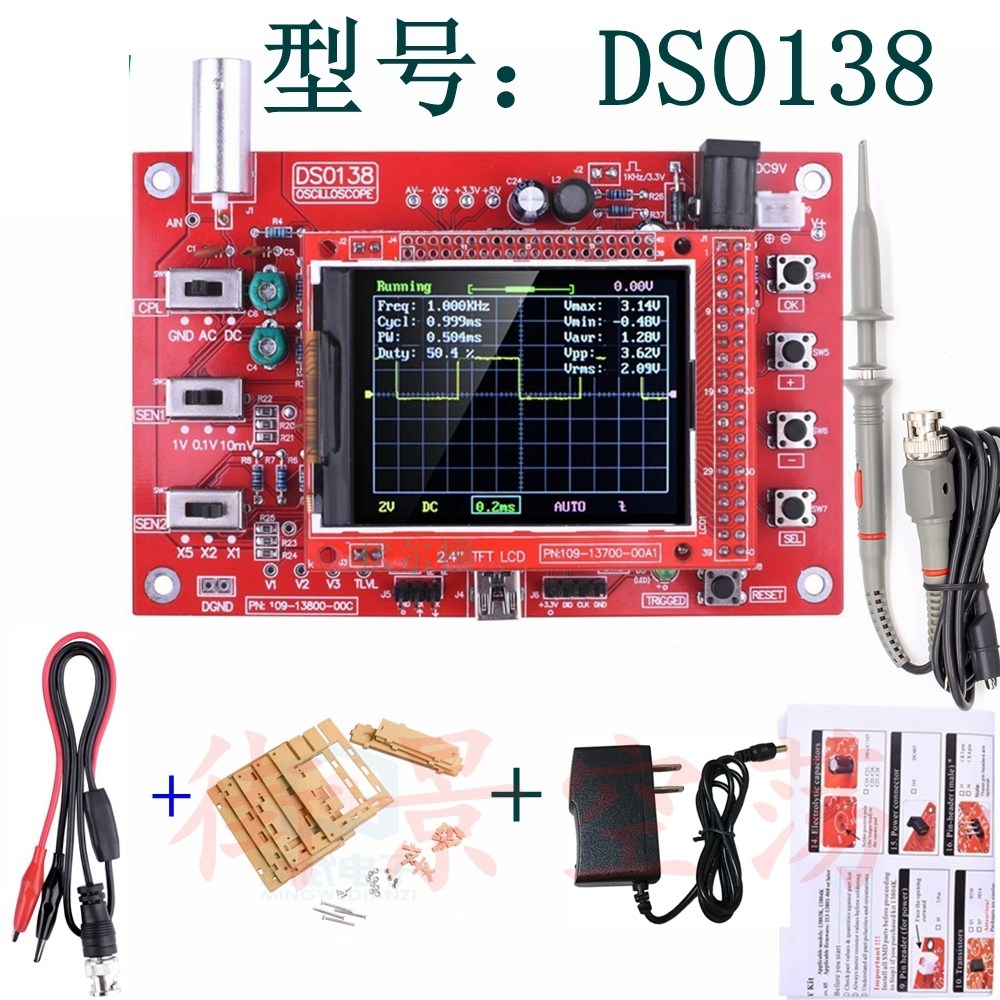

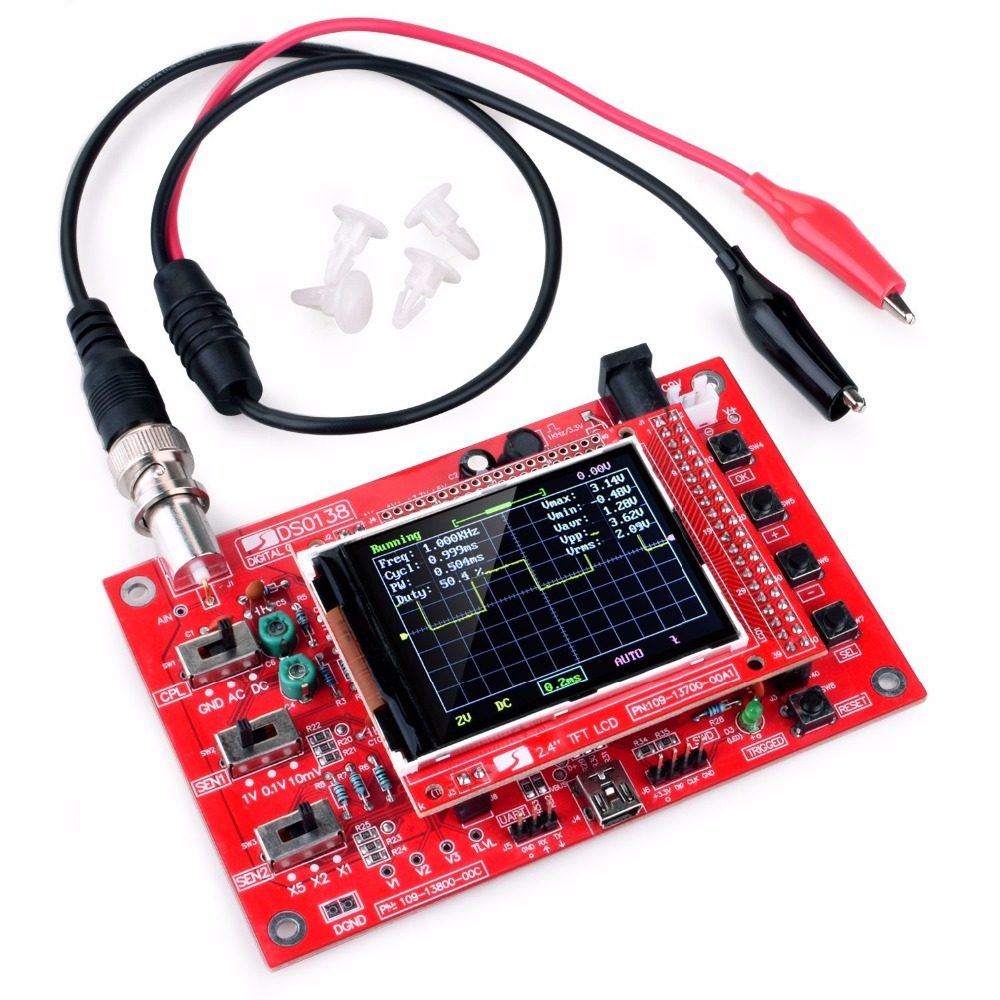

Комплект для производства осциллографа DSO138 комплект электронного обучения портативный карманный осциллограф DIY

• наиболее высокая Частота дискретизации в реальном времени: 1 Мбит / с
• Точность: 12 бит
• Буфер для образцов темно Степень: 1024 слово Раздел
• симуляция частота Ширина ремня: 0-200 кГц
• Вертикальная чувствительность: 10 мВ / дел и 5 В / дел (в 1-2-5 направлениях)
• Регулируемое вертикальное смещение и с имеет инструкции
• Входное сопротивление: 1 МОм и Омега;
• наиболее высокая Входное напряжение: 50Vpp（1: 1 зонд）, 400Vpp（10: 1 зонд）
• Метод сцепления пакет Включая DC / AC / GND
• Диапазон развертки времени по горизонтали: 10 & amp; mu; s / Div & amp; ndash; 50s / Div (способом 1-2-5)
• С участием имеет автоматическая , Обычные и один Режим суб-триггера, удобный для мгновенного захвата формы волны
• Имеется в наличии верх Или же низ Триггер по падающему краю
• Положение триггера регулируется, а с имеет инструкции
• Наблюдайте за формой волны перед срабатыванием триггера (отрицательная задержка)
• Остановить отображение формы сигнала в любое время (функция HOLD)

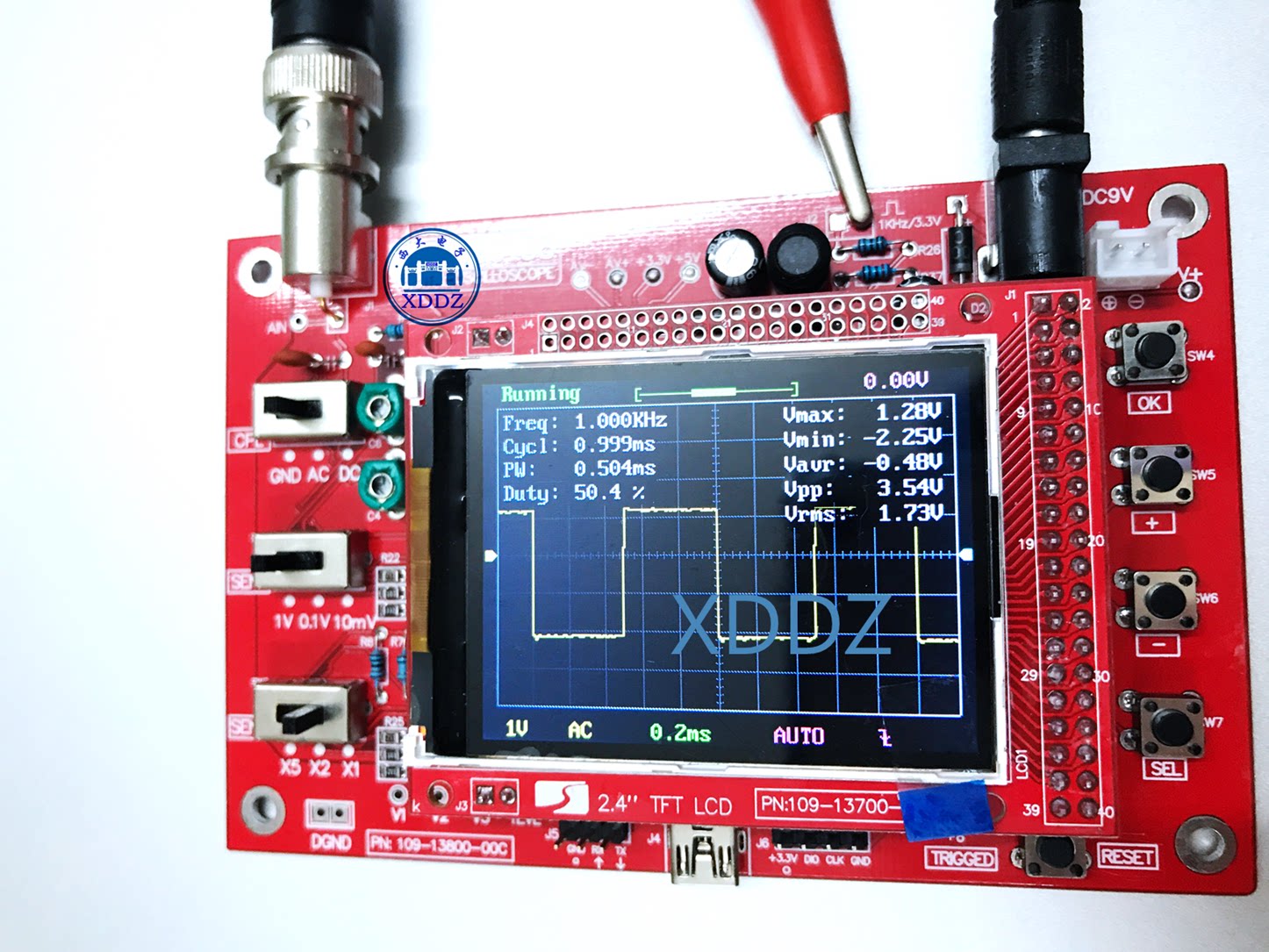

• Поставляется с источником тестового сигнала прямоугольной формы 1 кГц / 3,3 В
•

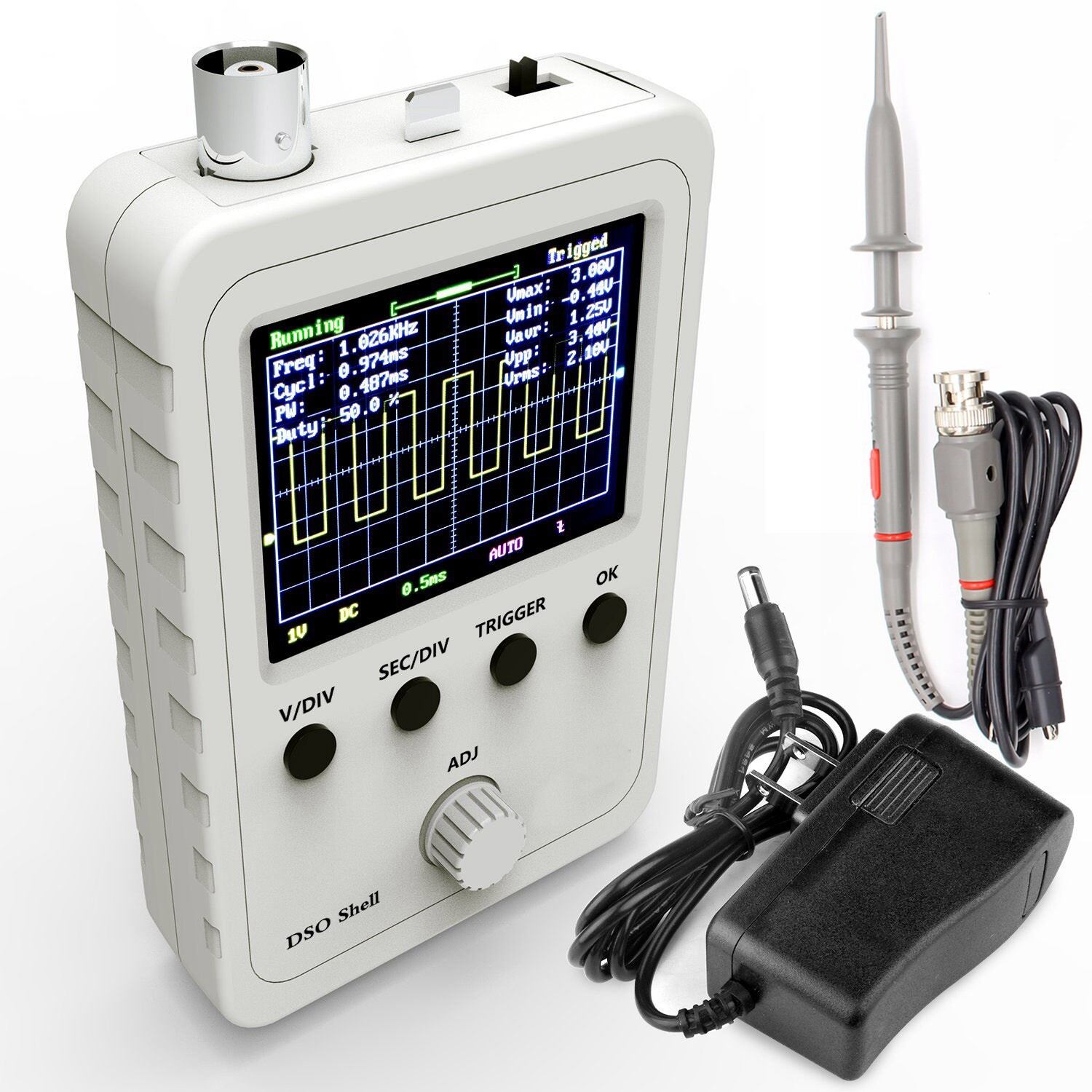

• Индекс характеристики DSO150 стандартный :

  • наиболее высокая Частота дискретизации в реальном времени: 1 Мбит / с
  • Точность: 12 бит
  • Буфер для образцов темно Степень: 1024 слово Раздел
  • симуляция частота Ширина ремня: 0-200 кГц
  • Вертикальная чувствительность: 5 мВ / дел и 20 В / дел (в 1-2-5 направлениях)
  • Регулируемое вертикальное смещение и с имеет инструкции
  • Входное сопротивление: 1 МОм и Омега;
  • наиболее высокая Входное напряжение: 50Vpp（1: 1 зонд）, 400Vpp（10: 1 зонд）
  • Метод сцепления пакет Включая DC / AC / GND
  • Диапазон развертки времени по горизонтали: 10 & amp; mu; s / Div & amp; ndash; 50s / Div (способом 1-2-5)
  • С участием имеет автоматическая , Обычные и один Режим суб-триггера, удобный для мгновенного захвата формы волны
  • Имеется в наличии верх Или же низ Триггер по падающему краю
  • Положение триггера регулируется, а с имеет инструкции
  • Наблюдайте за формой волны перед срабатыванием триггера (отрицательная задержка)
  • Остановить отображение формы сигнала в любое время (функция HOLD)
  • Поставляется с источником тестового сигнала прямоугольной формы 1 кГц / 3,3 В
  • Количество параметров с формой волны слово Дисплей, отображаемые параметры имеет :частота, Период, ширина импульса, скважность, максимум, минимумЗначение, среднее, Размах, имеет Эффективное значение
  • Сохранить / вызвать форму волны, форма волны не исчезает при выключении

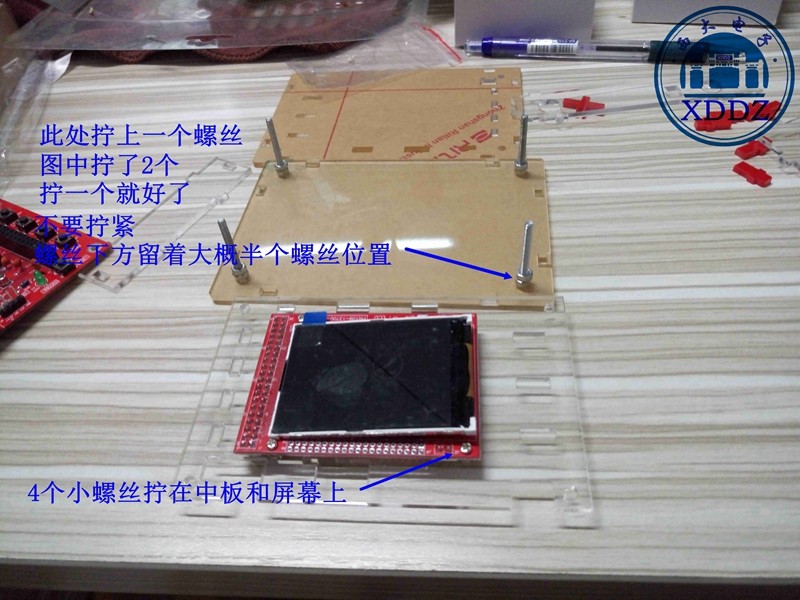

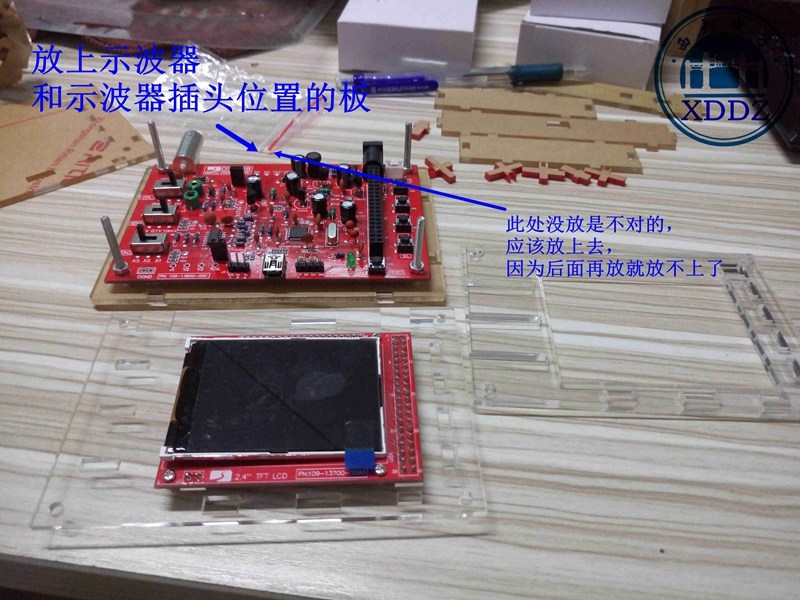

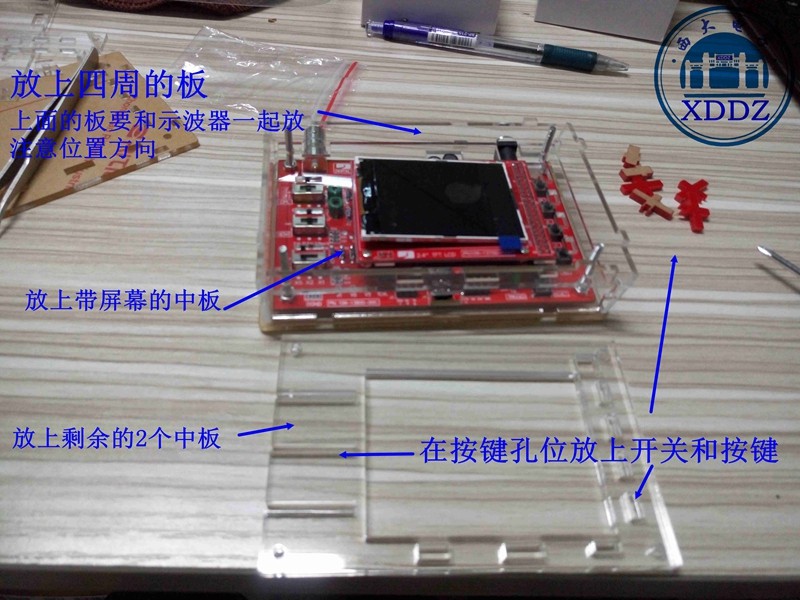

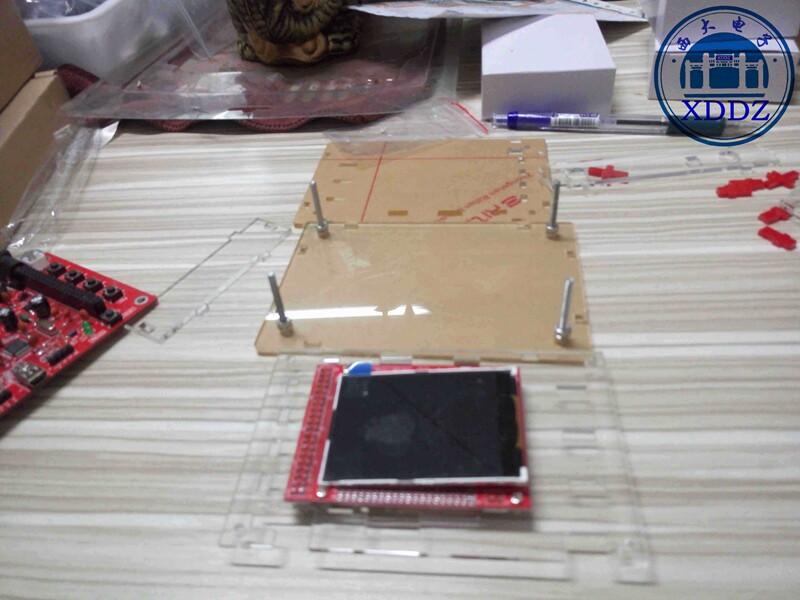

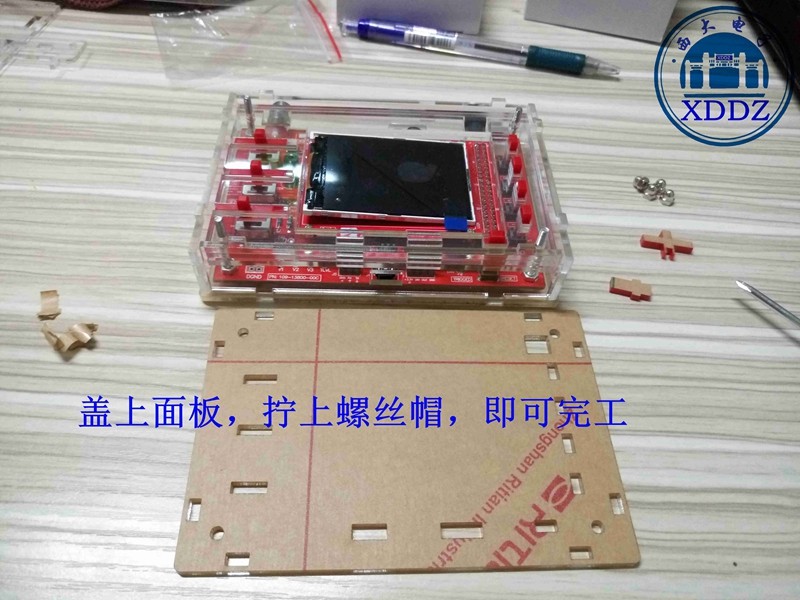

оболочка установка Описание:

•
