【ИЗМЕНЕНИЕ 21】Конвертер RGB RGBHV подходит для телевизоров SONY CRT【Снято с производства!】

【Снято с производства!】



【ИЗМЕНЕНИЕ 21】RGB-видео частота Преобразователь Преобразование между различными интерфейсами RGB. Преобразование японского стандарта SCART и преобразование европейского стандарта & amp; mdash; & amp; mdash; ручная работа Собственная сборка

Этот продукт является индивидуальным продуктом, а не товар в наличии , Пользовательский цикл составляет 1 неделю.

Основные позиции:

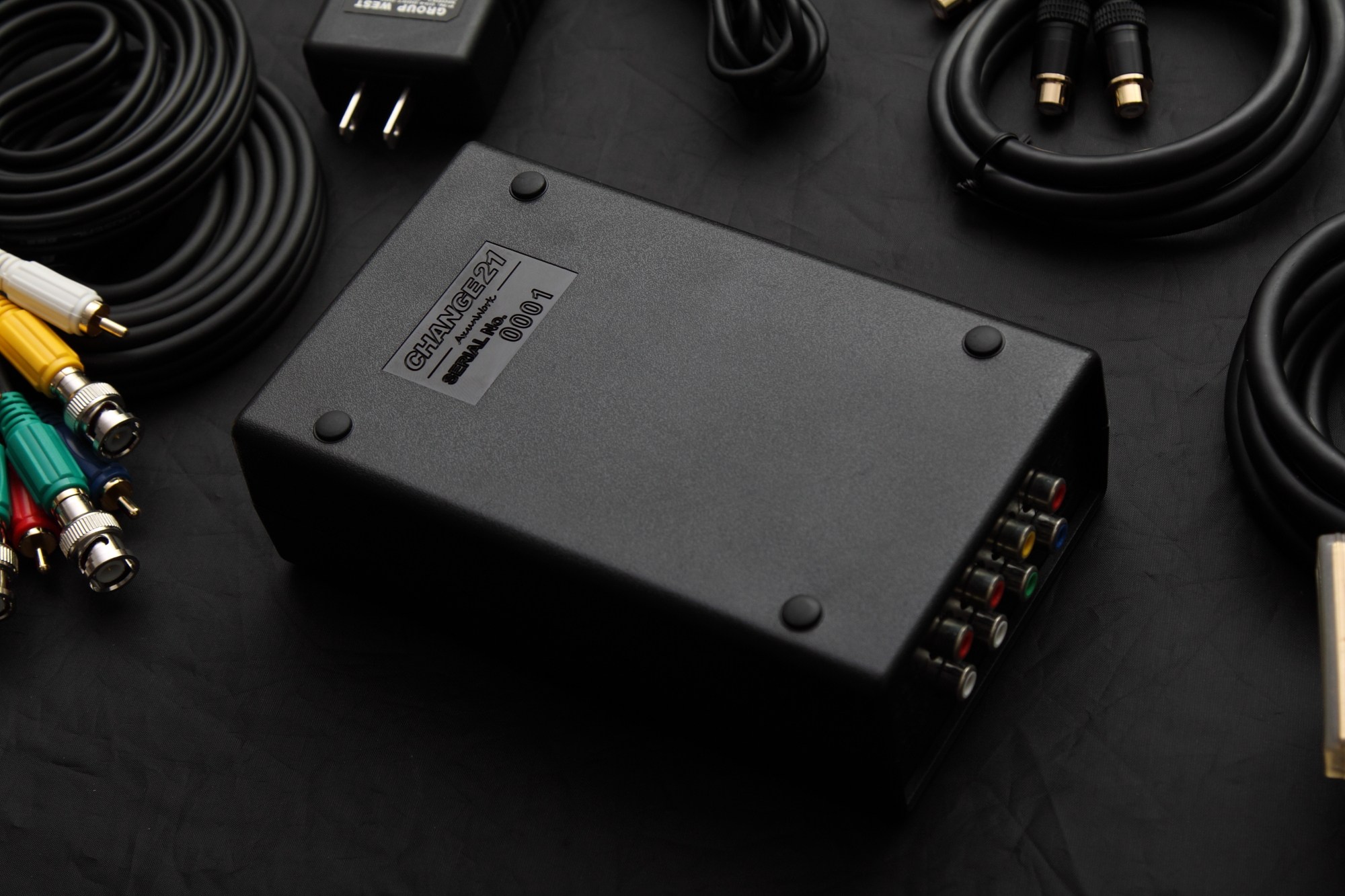

& amp; nbsp; & amp; nbsp; CHANGE21 коробка

приложение:

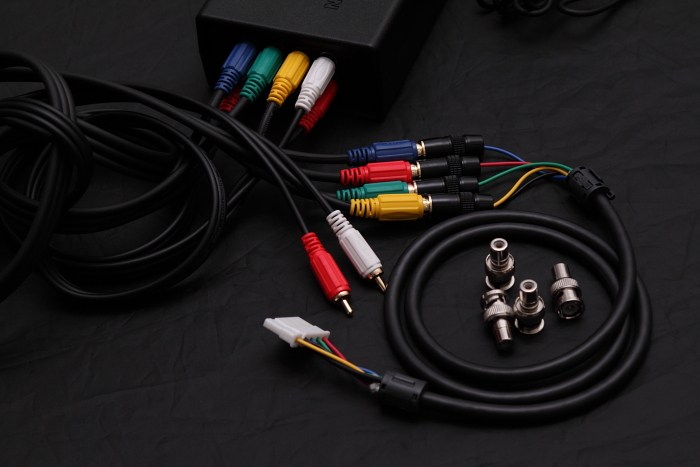

& amp; nbsp; & amp; nbsp; Выходной кабель RGB и AV RCA

  для Выходная линия SCART

& amp; nbsp; & amp; nbsp; заголовок BNC

& amp; nbsp; & amp; nbsp; Питание



Краткое объяснение:

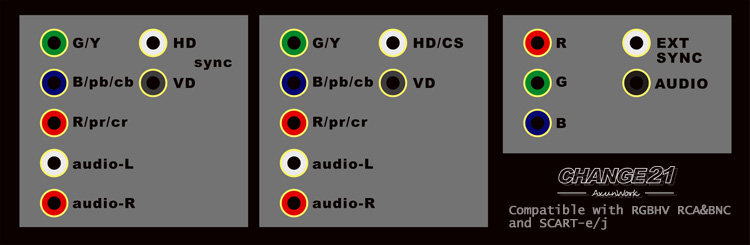

От RGB до RGB, & amp; nbsp; RGBh / cs, RGBhv (+ фильтр)

SCART-e / j TO & amp; nbsp; RGB, & amp; nbsp; RGBh / cs, RGBhv (+ фильтр)



Обратите внимание на упомянутый здесь RGB полностью Это сигнал внешней синхронизации 15K с низким разрешением RGB +, а не обычный Компонент цветового различия телевизора или высокая Решение RGB.



Подходит для различных хостов вывода 15KRGB, таких как:

& amp; nbsp; & amp; nbsp; RGBFC, SFC, изменение N64, NGC европейская версия , WII европейская версия , Изменение PCE, MD1, MD2, SS, DC, NEOGEO AES / CD, PS1 / 2, XBOX1 поколение , Thor AV7000, аркада JAMMA и др.



Применимо к различным устройствам отображения:

& amp; nbsp; & amp; nbsp; С поддержкой RGBS RGBHV или SCART интерфейс 15K CRT, плазма, ЖК-монитор или один пистолет с проекцией , ЭЛТ с тремя снимками с проекцией машина

ЭЛТ-мониторы распространены имеет PVM2130 & amp; nbsp; 2730 2950 14 / 20L4 14 / 20L5 14 / 20N6E N2E & amp; nbsp; 14 / 20E и так далее. . .

Электрическая волна новый Серия Wenshe XRGB и мультипликаторы других брендов

Различные домашние телевизоры с интерфейсом RGBHV, такие какSONY CRT серии:

KV-HR36M90, KV-HR32M90, KV-HR34M90, KV-HZ34M80, KV-HZ29M80, KV-DC34M80, KV-DC29M80, KV-DA32M84, KV-DA34M80, KV-DA34X80, KV-DA29M80, KV-DA29X, KV-DA29X ; 50-летие SONY версия KX32HV50 и так далее. . .

Серия обратной проекции SONY:

KP-FW51M90A, KP-FW46M90A, KP-FW46X90A, KP-FX43M90A



Детальное объяснение:

план 1:

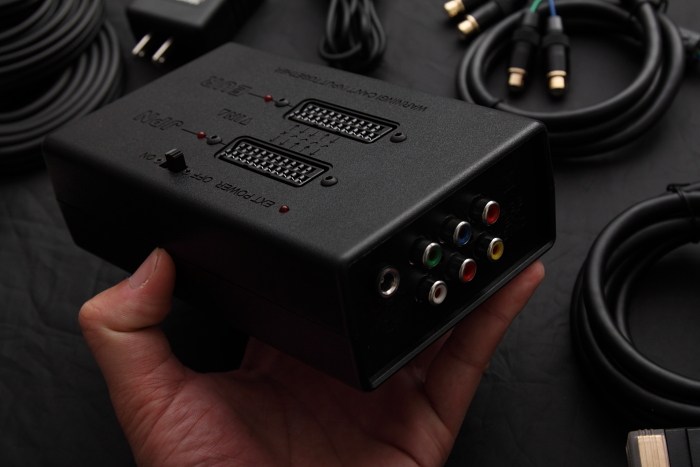

SCART Японский или европейский стандартный вход для выходного интерфейса RGBS-RCA / BNC цвет Наблюдать.【среди них имеет Когда SCART используется в качестве входа, внешний источник питания не требуется.】

В то же время он поддерживает синхронный выход высокого напряжения, который удобно подключать и поддерживать. имеет RGBHV низкого разрешения цвет Монитор или телевизор. Например, PVM2950QM цвет Супервайзер или СОЙН имеет несколько стиль Настроен большой телевизор с ЭЛТ имеет Интерфейс RGBHV, такой как SONY50th Anniversary Machine Emperor KX32HV50, такой как домашний флагман HR34 HR36M90 HZ HS и т. Д. имеет RGBHV TV. HR36 в то время тестировался отлично, и, конечно, ностальгическая игра 4: 3 больше подходит. Если вы столкнулись с нестабильной синхронизацией RGBS, вы можете переключиться на RGBH. высокая Стабильность сигнала синхронизации.

Сценарий 2:

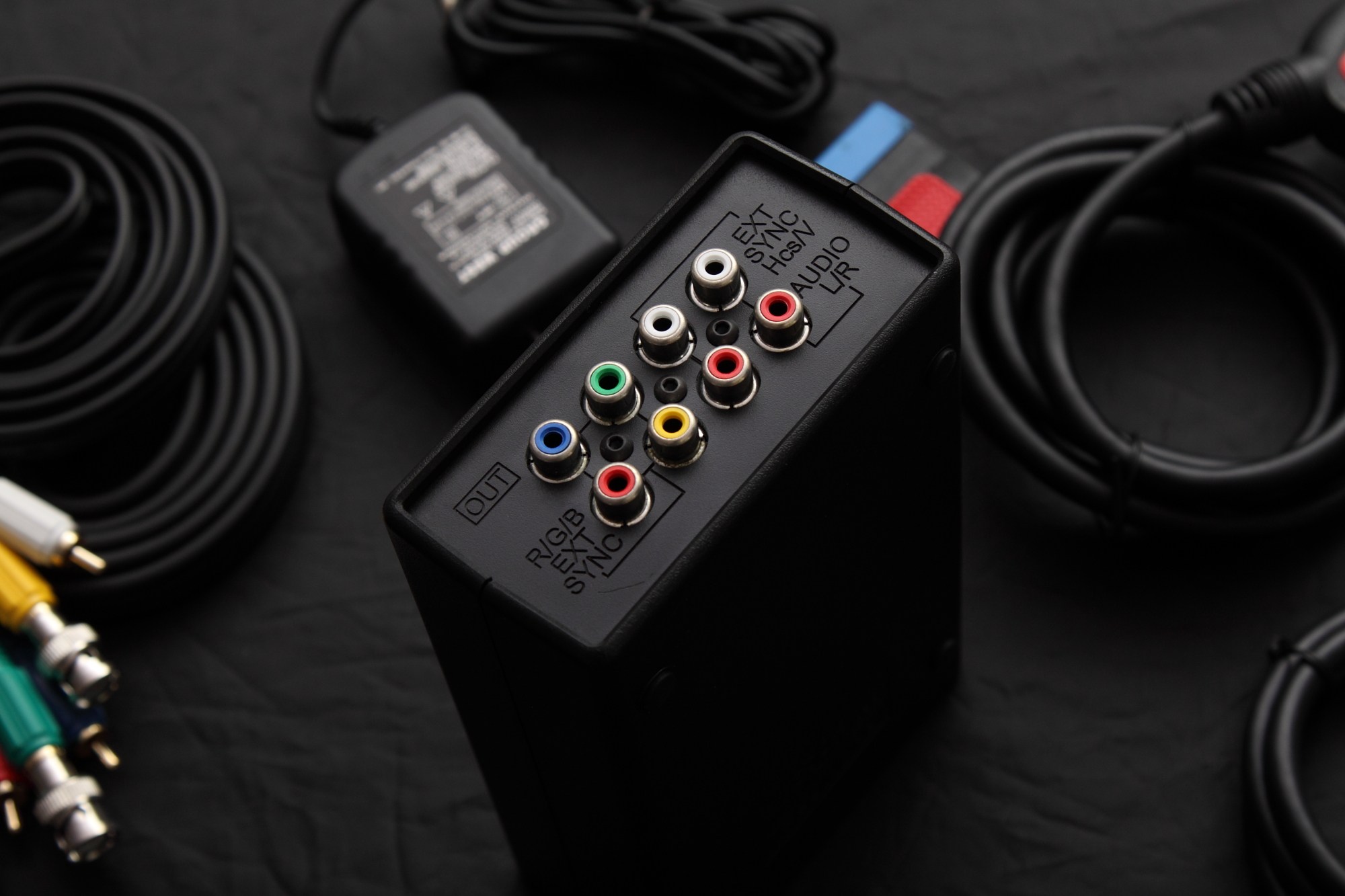

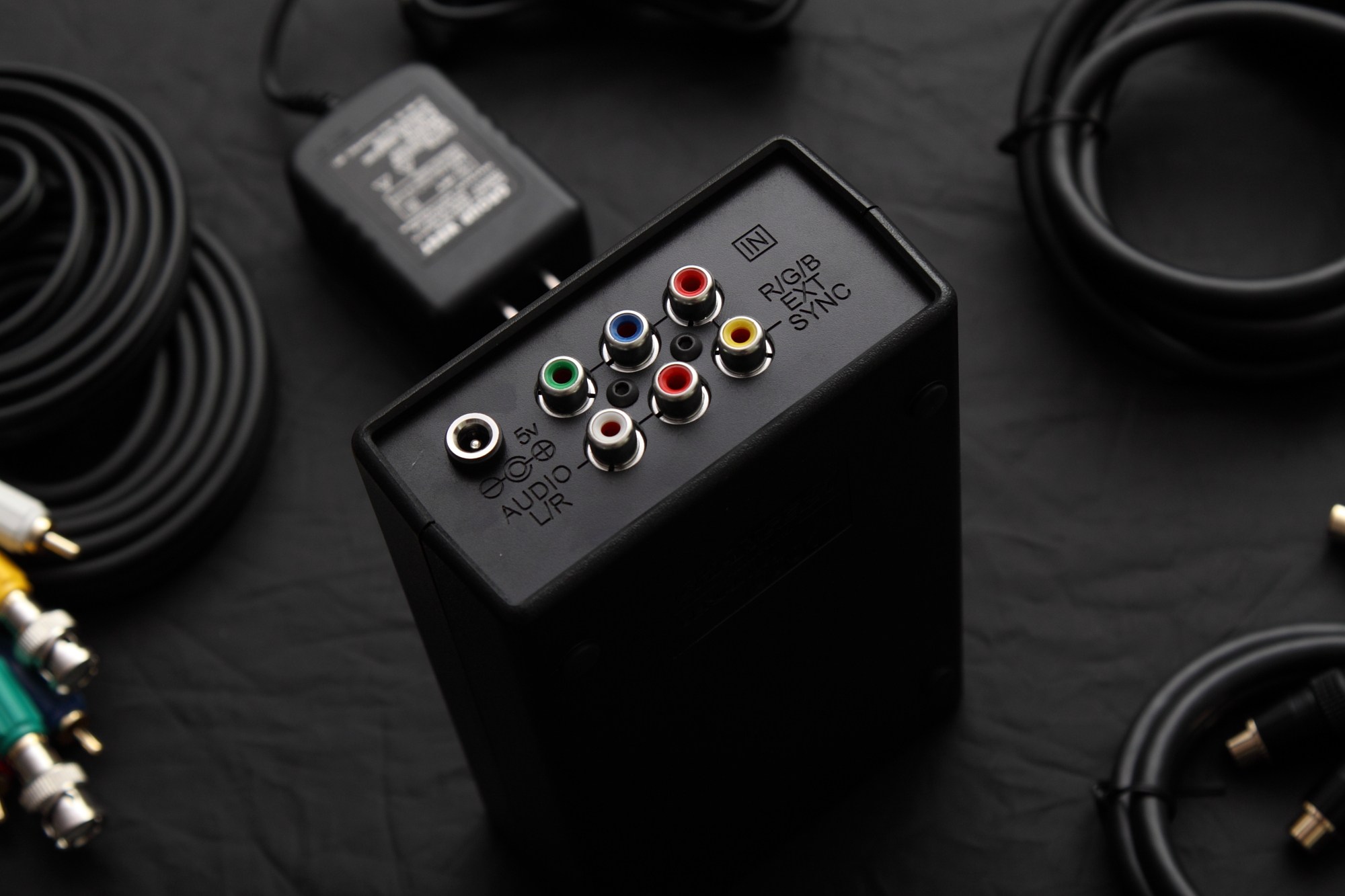

Вход RGBS-RCA в выходной интерфейс RGBS / HV-RCA / BNC цвет Наблюдать.【Требуется внешний источник питания】

Как правило, кабели RGBS (CV) синхронизируются для AV. Если синхронизация устройства нестабильна, например: полностью белый высокая Яркая картинка черный Экран, вы можете переключить CHANGE21 на вывод RGBH (CS), чтобы улучшить высокая стабильность.

очередной раз имеет Некоторое зрение частота расшифровка панель , Например, от RGBS до S-терминала для разницы в цвете или высокая Преобразователи RGBS в VGA Qingjieba панель Невозможно использовать синхронизацию AV, это можно решить с помощью CHANGE21 и поля CHANGE21 имеет Дополнительный разъем RGBS на 5PIN, удобный для подключения различного декодирования панель Или аркадное сканирование панель . [SCART to RGBS также может применить это решение]

Кроме того, когда ваш кабель RGBS находится в не имеет При добавлении конденсаторов на некоторых хостах будет отображаться плохая картина, которую можно решить с помощью этого входа CHANGE21, а затем выхода!

Вариант 3?

Зачем не имеет Как насчет RGBS-RCA для SCART?

Объясняется здесь низ :так как стандартный Стандартный провод SCART имеет Источник питания 5 В, поэтому, когда RGBS-RCA преобразуется в SCART, требуется источник питания.При подключении внешнего источника питания, если проигрыватель случайно ввел линию SCART хоста в коробку верх , Или случайно подключите внешний источник питания и включите внешний источник питания, когда вход SCART переключатель , В это время конфликтуют внутренние и внешние источники питания, имеет Риск поломки хоста.

Таким образом, CHANGE21 отменил преобразование RGBS-RCA. стандартный Стандартная функция SCART, внешний источник питания переключатель Откроется при открытии автоматическая Отключите линию питания SCART, то есть, когда плеер преобразует RGBS-RCA в SCART, выход SCART будет не имеет В этом случае с питанием 5 В только Совместим с небольшим количеством устройств отображения SCART. Например, XRGB3 может гореть, XRGBMINI может столкнуться с нестабильностью сигнала, PVM2130QM открывается для принудительного использования RGB. переключатель Его можно засветить. . и многое другое.

И RGBS-RCA к стандартный Квази-SCART позже будет подключен к выходу SCART. верх Делаю дальнейшие дизайнерские решения.



Меры предосторожности:

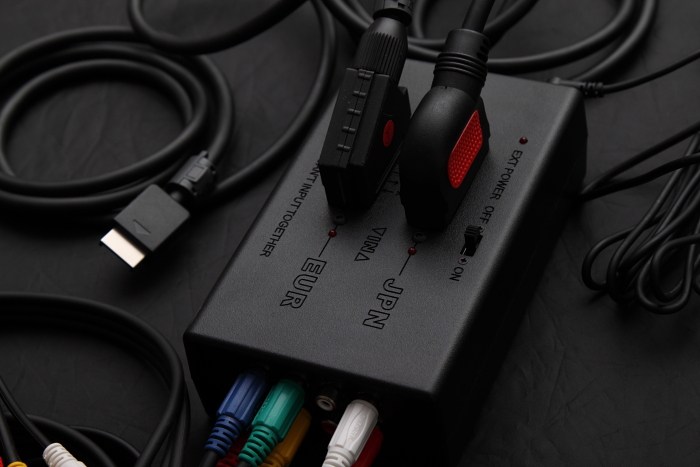

Когда требуется обмен SCART между Японией и Европой, требуется внешний источник питания. переключатель Установите в положение NO и используйте выделенную выходную линию SCART.

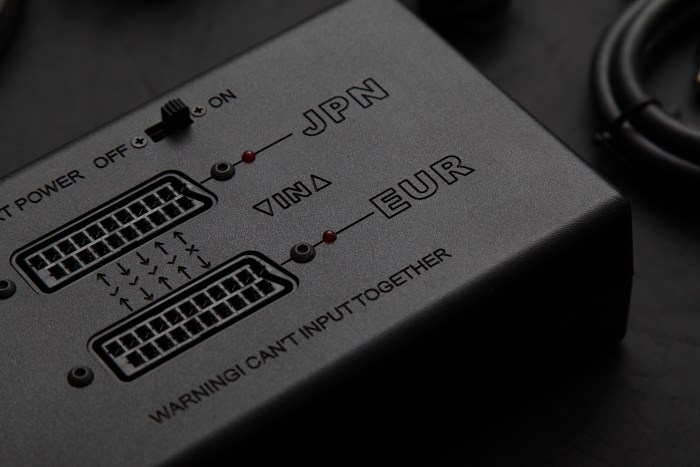

CHANGE21 не может вводить два сигнала одновременно, только Вы можете выбрать один, особенно SCART с внутренним источником питания. 5 В не могут быть поданы одновременно, например, европейский и японский SCART могут быть поданы одновременно. Возникнут взаимные помехи сигналов или конфликты мощности.



——————————————————————



Игроки могут быть внедрены в уже Настоящее имеет Хост-провод и дисплейное оборудование применимы для консультации!

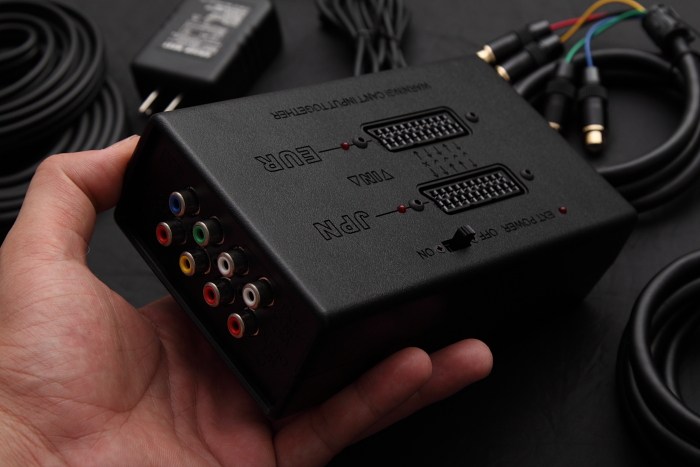

Эталонное изображение для позирования:
