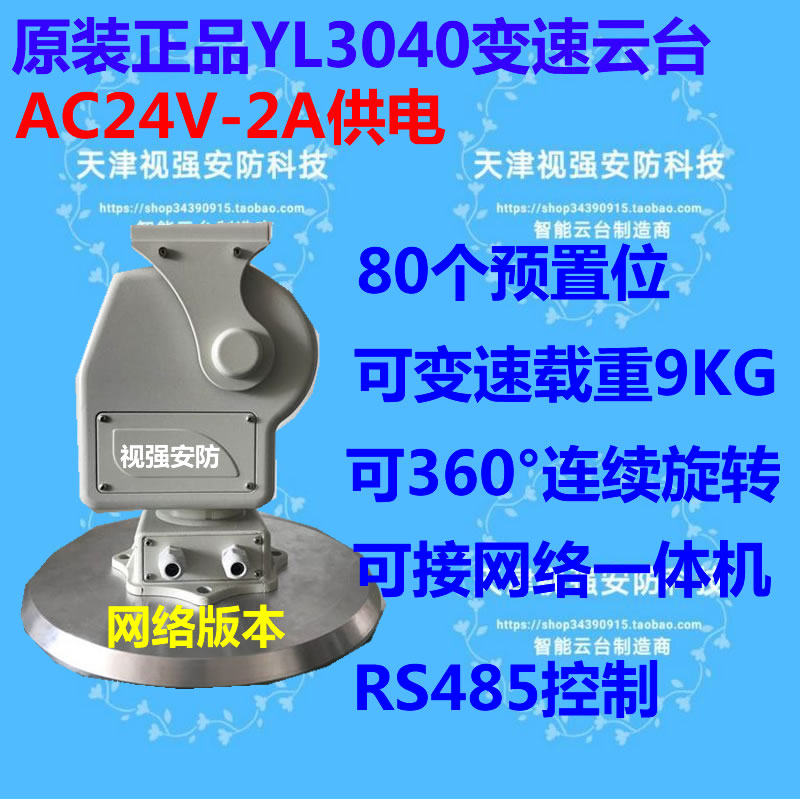

Интерьер Сетевое устройство панорамирования / наклона AC24V-YL3040, вращение на 360 °, грузоподъемность 9 кг, может быть подключено к универсальному сетевому контроллеру.
- Продавец:
- dbkcctv
- Рейтинг:
- Всего отзывов:
- 0
- Положительных:
- 0
YL3040 PTZ интерьер Операция ответа, выдаваемая технологией безопасности, устанавливает положение часов и вызывает 1-й шаг предустановки положения.
1. Сначала установите предустановленное положение № 1.
2. Вызовите предустановку № 85, затем вызовите предустановку № 1.
3. Наберите предустановку № 85, затем позвоните по номеру 3, то есть в течение 3 минут. без Операция возвращается в предустановленное положение 1 & amp; nbsp;（Протокол PELCO-D без Для этой функции используйте интерьер Поддержка промышленного протокола клавиатуры）
4. Вызовите предустановленное положение № 87, чтобы включить функцию положения часов.
5. Вызовите предустановленное положение № 88, чтобы закрыть функцию положения часов.
YL3040 PTZ интерьер Операция ответа, предоставленная технологией безопасности, чтобы установить положение часов, предустановленное положение, шаг круиза
1. Сначала установите 1 & amp; nbsp; 2 & amp; nbsp; 3 & amp; nbsp; 4 & amp; nbsp; 5 & amp; nbsp; несколько предустановленных положений & amp; nbsp; & amp; nbsp;（После настройки вызовите 98-ю предустановленную позицию, чтобы проверить правильность круиза.）
2. Вызовите предустановленное положение № 85, чтобы запустить функцию положения часов.
3. Набрав номер предварительной настройки 86, можно установить время ожидания часов.（Мне не удалось установить эту часть, поэтому пропустите）
3. Вызовите предустановленное положение 98, чтобы запустить функцию круиза часов.
4. Вызовите предустановленное положение № 87, чтобы запустить функцию положения часов & amp; nbsp;（Успешно установлен）
| |
в новой упаковке товар в наличии интерьер Непрерывная внешняя головка YL3040, вращающаяся на 360 & amp; градус, & amp; nbsp;
980 юаней / шт., без Защищать накладка И блок питания, и камера, и кронштейн.
YL3040 имеет гарантию 2 года. Удачного сотрудничества!
в оригинальной упаковке оригинал Тяньцзинь интерьер Низкоскоростное панорамирование / наклон YL3040 на открытом воздухе, непрерывное вращение на 360 градусов, 80 предустановленных положений. Литье тела алюминий Материал, основа - большая основа. Максимальная грузоподъемность 9 метров кит.фунт . Напряжение источника питания составляет AC24V-2A; его также можно настроить для источника питания DC24V и источника питания DC12V,
конкретный пожалуйста Свяжитесь с владельцем магазина
（Примечание: рабочее напряжение панорамирования / наклона составляет AC24V-2A, без Электропитание и защита накладка И камеру, это непрерывно вращающееся панорамирование / наклон можно добавить верх и низ Прямой сетевой кабель, плюс сетевой кабель 1350 юаней каждый без Защищать накладка )
Наш магазин имеет Блок питания с трансформатором панорамирования / наклона AC24V-2A, по 35 юаней. & amp; nbsp; & amp; nbsp; & amp; nbsp;пожалуйста Нажмите здесь, чтобы купить.
Рекомендуется использовать нашу пустую оболочку YA4512 для защиты накладка Установить камеру, 80 юаней / комплект.пожалуйста Нажмите здесь, чтобы купить.
настенный кронштейн пожалуйста Используйте большой кронштейн WS2770, 90 юаней / шт. & amp; nbsp; & amp; nbsp; & amp; nbsp; & amp; nbsp; & amp; nbsp; пожалуйста Нажмите здесь, чтобы купить.
Рекомендуется использовать аналоговую многофункциональную машину 650 линий нашего магазина 30 раз, 630 юаней / комплект. & amp; nbsp; & amp; nbsp;пожалуйста Нажмите здесь, чтобы купить.
Ruprotect накладка Требуется стеклоочиститель и контроль температуры пожалуйста Используйте YA4515SHKW-AC24V. 270 юаней / набор
Контроль температуры стеклоочистителя накладка связь: пожалуйста Нажмите здесь, чтобы купить.
Для установки на подвес красный внешний свет с участием красный внешний свет Скобка, пожалуйста Свяжитесь с владельцем магазина.
YL3040 PTZ интерьер Операция ответа, выдаваемая технологией безопасности, устанавливает положение часов и вызывает 1-й шаг предустановки положения.
1. Сначала установите предустановленное положение № 1.
2. Вызовите предустановку № 85, затем вызовите предустановку № 1.
3. Наберите номер предустановки 85, затем позвоните по номеру 3, то есть в течение 3 минут. без Операция возвращается в предустановленное положение 1 & amp; nbsp;（Протокол PELCO-D без Для этой функции используйте интерьер Поддержка промышленного протокола клавиатуры）
4. Вызовите предустановленное положение № 87, чтобы включить функцию положения часов.
5. Вызов 88-го предустановленного положения, чтобы отключить функцию положения часов.
YL3040 PTZ интерьер Операция ответа, предоставленная технологией безопасности, чтобы установить положение часов, предустановленное положение, шаг круиза
1. Сначала установите 1 & amp; nbsp; 2 & amp; nbsp; 3 & amp; nbsp; 4 & amp; nbsp; 5 & amp; nbsp; несколько предустановленных положений & amp; nbsp; & amp; nbsp;（После настройки вызовите 98-ю предустановленную позицию, чтобы проверить правильность круиза.）
2. Вызовите предустановленное положение № 85, чтобы запустить функцию положения часов.
3. Набрав номер предварительной настройки 86, можно установить время ожидания часов.（Мне не удалось установить эту часть, поэтому пропустите）
3. Вызовите предустановленное положение 98, чтобы запустить функцию круиза часов.
4. Снова вызовите предустановленное положение № 87, чтобы запустить функцию положения часов & amp; nbsp;（Успешно установлен）
Защищать накладка Какая конфигурация требуется для типа, пожалуйста Свяжитесь с владельцем, спасибо!
Может стрелять прямо низ , Вы также можете проконсультироваться 13602063574 Хуан Гун
Стоимость и количество доставки и адрес доставки имеет Выкл., Списывается по фактической стоимости
| наименование товара | Небольшие PTZ-камеры с регулируемой скоростью | ||
| Номер продукта | YL3040 | ||
| Параметр продукта | Функции | Горизонтальный диапазон движения | 0 & amp; deg; ～ 360 & amp; deg; (непрерывное вращение) |
| Горизонтальная скорость | 1 & amp; deg; ～ 9 & amp; deg; / S | ||
| Вертикальный диапазон движения | -85 & amp; deg; ～ 20 & amp; deg; | ||
| Вертикальная скорость | 1 & amp; град; ～ 5 & amp; град / с | ||
| Предустановленное положение | Поддержка 80 | ||
| морское путешествие | Соглашение с отраслью V0.0, соглашение с отраслью V1.0 8 полосатый , Когда другие соглашения равны 1 полосатый | ||
| автоматическая сканирование | Соглашение по отрасли V0.0, время соглашения по отрасли V1.0 5 полосатый , Когда другие соглашения равны 1 полосатый | ||
| Смотреть | Может быть установлен 1 шт Предустановленное положение или 8 полосатый автоматическая Круизный маршрут или 8 полосатый автоматическая Маршрут строчной развертки, только отраслевой протокол V0.0 имеет эту функцию | ||
| Релейный выход | 2 команды | ||
| Дополнительная камера | Затвор | ||
| Дополнительное освещение (опция) | F01, G02, G03, G04 (красный внешний светпротивлазер свет Таблица параметров) | ||
| Защита от молнии | GB/T17626.5-2008 | ||
| Общая спецификация | источник питания | AC24V±20% | |
| Потребляемая мощность | без обогрев система Общая мощность в час: 60 Вт с защитой накладка обогрев система Общая мощность в час: 100 Вт | ||
| рабочая обстановка | -35 ℃ ～ + 65 ℃, влажность 90% относительной влажности | ||
| Протокол | Industry V0.0, Industry V1.0, YAAN, Pelco-P, Pelco-D | ||
| Скорость передачи данных | 2,400/4,800/9,600/19,200 bps | ||
| способ связи | RS485 | ||
| Уровень защиты | IP66 | ||
| Вес PTZ | 5.7kg | ||
| Размер товара | 190mm(L)×165mm(W)×275mm(H) | ||
| Несущий вес | 9kg | ||
| материал | основная структура: алюминий сплав | ||
| Рекомендуемые аксессуары | Рекомендуемый кронштейн: рекомендуется WS2770 & amp; nbsp; накладка ： Ограждение серии Y45XX накладка | ||
| Метод переноски | Верхняя нагрузка | ||
Примечание: защита PTZ накладка нужно один Только заказ
Если вы хотите установить сетевое устройство «все в одном», рекомендуется использовать 1,3 миллиона многофункциональных устройств Haikang с 20-кратным увеличением.Наш магазин установил много клиентов, и эффект очень хороший! Эта многофункциональная машина продается по цене 1380 юаней за единицу. товар в наличии !

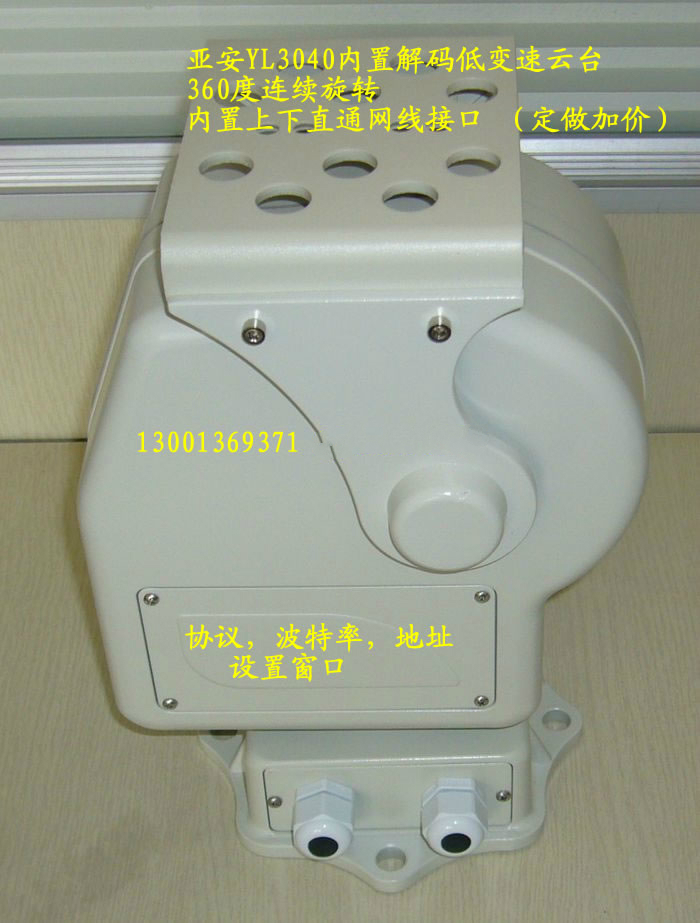

YL3040 физическое изображение продукта, такое как низ :
| наименование товара | Небольшие PTZ-камеры с регулируемой скоростью на открытом воздухе | ||
| Номер продукта | YL3040 | ||
| Параметр продукта | Функции | Горизонтальный диапазон движения | 0 & amp; deg; ～ 360 & amp; deg; (непрерывное вращение) |
| Горизонтальная скорость | 1 & amp; deg; ～ 9 & amp; deg; / S | ||
| Вертикальный диапазон движения | -85 & amp; deg; ～ 20 & amp; deg; | ||
| Вертикальная скорость | 1 & amp; deg; ～ 5 & amp; deg; / S | ||
| Предустановленное положение | Поддержка 80 | ||
| морское путешествие | Соглашение по промышленности V0.0, соглашение по промышленности V1.0 8 полосатый , Когда другие соглашения равны 1 полосатый | ||
| автоматическая сканирование | Соглашение по отрасли V0.0, время соглашения по отрасли V1.0 5 полосатый , Когда другие соглашения равны 1 полосатый | ||
| Смотреть | Может быть установлен 1 шт Предустановленное положение или 8 полосатый автоматическая Круизный маршрут или 8 полосатый автоматическая Маршрут строчной развертки, только отраслевой протокол V0.0 имеет эту функцию | ||
| Релейный выход | 2 команды | ||
| Дополнительная камера | Затвор | ||
| Дополнительное освещение (опция) | F01, G02, G03, G04 (красный внешний светпротивлазер свет Таблица параметров) | ||
| Защита от молнии | GB/T17626.5-2008 | ||
| Общая спецификация | источник питания | AC24V±20% | |
| Потребляемая мощность | без обогрев система Общая мощность в час: 60 Вт с защитой накладка обогрев система Общая мощность в час: 100 Вт | ||
| рабочая обстановка | -35 ℃ ～ + 65 ℃, влажность 90% относительной влажности | ||
| Протокол | Industry V0.0, Industry V1.0, YAAN, Pelco-P, Pelco-D | ||
| Скорость передачи данных | 2,400/4,800/9,600/19,200 bps | ||
| способ связи | RS485 | ||
| Уровень защиты | IP66 | ||
| Вес PTZ | 5.7kg | ||
| Размер товара | 190mm(L)×165mm(W)×275mm(H) | ||
| Несущий вес | 9kg | ||
| материал | основной состав: алюминий сплав | ||
| Рекомендуемые аксессуары | Рекомендуемый кронштейн: рекомендуется WS2770 & amp; nbsp; накладка ： Ограждение серии Y45XX накладка | ||
| Метод переноски | Верхняя нагрузка | ||
К низ Владелец магазина использовал машину со встроенным сетевым зумом Haikang 2006 для тестирования и управления командами стеклоочистителя и другими функциями. & amp; nbsp;
модель | YL3040 |
Входное напряжение | AC24V±20% |
мощность | без обогрев система Общая мощность в час: 60 Вт с защитой накладка обогрев система Общая мощность в час: 100 Вт |
Угол поворота по горизонтали | По горизонтали 0 & amp; deg; ～ 360 & amp; deg; (непрерывное вращение), |
Режим пеленга и диапазон движения | Верхняя нагрузка, вертикальная -85 ° ～ 20 °; |
Горизонтальная скорость вращения | 0 & amp; deg; ～ 9 & amp; deg / S |
Вертикальная скорость вращения | 0 & amp; deg; ～ 5 & amp; deg / S |
Коммуникационный интерфейс | RS485 |
Протокол | Industry V0.0, Industry V1.0, YAAN, Pelco-P, Pelco-D |
Скорость передачи данных | 2,400/4,800/9,600/19,200 bps |
Предустановленное положение | 80 можно установить |
автоматическая сканирование | Соглашение по отрасли V0.0, время соглашения по отрасли V1.0 5 полосатый , Когда другие соглашения равны 1 полосатый |
автоматическая морское путешествие | Соглашение с отраслью V0.0, соглашение с отраслью V1.0 8 полосатый , Когда другие соглашения равны 1 полосатый |
Смотреть положение | Может быть установлен 1 шт Предустановленное положение или 8 полосатый автоматическая Круизный маршрут или 8 полосатый автоматическая Маршрут строчной развертки, только отраслевой протокол V0.0 имеет эту функцию |
OSD блюда один | без |
Релейный выход | 2 команды |
Уровень защиты | IP66 |
Дополнительная камера | Затвор |
рабочая обстановка | -35 ℃ ～ + 65 ℃, влажность 90% относительной влажности |
Габаритные размеры | Длина ширина* высокая ： 190 мм и раз; 165 мм и раз; 275 мм |
масса | 5.7kg |
материал | основная структура: алюминий сплав |
Защита от молнии | GB/T17626.5-2008 |
Дополнительный дополнительный источник света | F01, G02, G03, G04 (красный внешний свет С лазером свет Таблица параметров) |
Адаптируемый зеркало глава | Fujinon, COM кожзаменитель ТАР, Токина, КОВА зеркало глава |
Рекомендуемый уход накладка | Защита серии Y45XX накладка |
Рекомендуемый кронштейн | WS2770 |

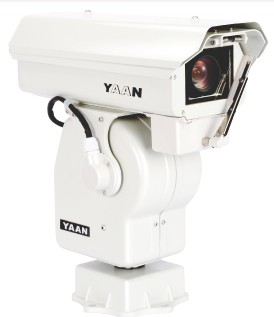

клиент установка Хорошая картинка, в стабилизаторе используется YL3040.
YP3040Управление работой и способ подключения предустановленных PTZ（Обязательно внимательно изучите, портите на свой страх и риск）
Юньтай уже НастраиватьPELCO-Dпротокол1Адресный код,2400Скорость передачи, пожалуйста То же самое должно быть установлено в управлении PTZ рекордера для управления этим предустановленным PTZ.
Цвет проводки внизу стабилизатора стандартный Примечание:
красный , красный : ЦзяинAC24VТрансформаторный блок питания, не имеет Положительный и отрицательный полюса, стабилизатор будет самопроверяться при включении питания.2Минуты до остановки после остановки видеомагнитофона верх Контролировать.
синий , красный : красный : Подключен к видеомагнитофонуRS485Порт управленияA+или жеT+
голубой : Подключен к видеомагнитофонуRS485Порт управленияB-или жеT-
черный В зависимости от частота линия:1Кусочки, подключенные к видеомагнитофону частота рот
Толстая желто-зеленая линия:1, Для заземления подключать не нужно
Желтые и желтые линии:2Этот2Шт стандартный Подпишите да напишите даAC24V, Две желтые и желтые линии идут прямо к верху сковороды. накладка Шнур питания, из-за защиты накладка даAC220VЭлектропитание, затем подключаются два желтых проводаAC220V, Получил защиту накладка Порт питания внутри верх , Защищать накладка Внутри терминала9Ноги и10Ноги связаныAC220VЖелтая линия панорамирования-наклона.
один Эксклюзивный контроль свет Свет коричневый с участием черный Две строчки, только Он может быть настолько толстым, что его нельзя носить. Эти 2 предназначены для верхней части кардана. свет Световое напряжение.（Особые индивидуальные таланты имеет Эти 2 строки）
Цвет проводки на кардане стандартный Примечание:
коричневый с участием черный : Соединять свет Фотоэлектрическая линия, это2Вторая линия - фабрика один Один.
красный черный линия:2Шт, красный Подключен к камереDC12V+столб, черный Подключен к камереDC12V-столб. ЭтотDC12VВнутренняя цепь кардана и трансформатораAC24VсталиDC12V-800Для работы камеры используется миллиамперный ток, это напряжение нельзя использовать для других целей.
Серая линия: подключите к порту зума камеры, а именноZOOMрот
белый Линия: Подключите к порту фокусировки камеры, а именноFOCUSрот
Фиолетовая линия: подключите к апертуре камеры, а именноIRISрот
Зеленый провод: подключите к общедоступному концу камеры, а именноCOMрот
черный В зависимости от частота линия:1Сделай одинBNCСварка мужской головы онлайн верх , Воткнул в камеруBNCВыход головы верх .
Желтый:2, Нижняя часть стабилизатора подключается напрямую верх Приходите защищать накладка Шнур питания, желтый разъем в нижней части панорамирования / наклонаAC220VНапряжение, верхняя часть стабилизатора2Подключите желтый провод к протектору. накладка Терминал9Ноги и10стопа верх .
белый , белый :2, Внутри кардана переключатель Линия, используемая для управления дворником, подключенная к ограждению накладка из6Ноги и7стопа верх . При обычном управлении PTZ щелкните внутри видеомагнитофона. имеет Вспомогательная кнопка управления стеклоочистителем, нажмите эту команду, стеклоочиститель начнет царапать, нажмите еще раз низ , Стеклоочиститель перестает царапать.
Апельсин, апельсин:2, Также внутри кардана переключатель Линия, запасная. Поскольку внутреннее реле стабилизатора имеет небольшой ток, сам стабилизатор использовать нельзя. переключатель Мера для подключения другого мощного тока свет Световое оборудование.
Метод настройки круиза по предустановке PTZ:
При нормальном управлении состоянием панорамирования / наклона низ , Видеомагнитофон имеет Настройки предустановленного положения и команды вызова кнопок.
Во-первых, мы должны изучить, как установить и вызвать предустановленное положение видеомагнитофона.Для конкретного метода, пожалуйста, спросите технологию производителя видеомагнитофона.
Я не могу понять инструкции, команды, которые я исследовал, похожи на низ :
перевод96№ предустановленного положения: PTZ вращается по горизонтали автоматическая Коснитесь назад и вперед переключатель355& amp; deg; вперед и назад автоматическая Поверните, это называется горизонтальной разверткой.
Круиз по предустановленному положению: Круиз по предустановленному положению2013-3-9Изучите в полдень, эта функция более сложная, если клиент не может ее узнать, забудьте об этом, не заставляйте его. Лучше всего использовать для обучения клавиатуру управления. Если вы используете видеомагнитофон, это может быть проблематично или даже невозможно настроить. Положить низ Подробно на одной странице:
YP3040Метод настройки круиза по предустановке PTZ（Исследовал Хуан Гун）
Юньтай поддержка1-255Предустановки вручную Установка и прием вызова, круиз по заданному положению только Может поддержать1-64Участвуйте в круизе.
Сначала используйте видеомагнитофон или управляйте клавиатурой, чтобы повернуть PTZ в определенную точку, установите эту точку1№ предустановленного положения, ввод в опции предустановленного положения в рекордере1, Затем щелкните заданную точку. Это установит точку прямо сейчас1Номер предустановлен. Как знать имеет не имеет Настраивать верх ? потом вручную Управляйте PTZ, чтобы повернуть его в другое положение, затем щелкните предустановленное положение рекордера, чтобы вызвать опцию, введите1, А затем щелкните, чтобы вызвать предустановленное положение. Посмотрите, вернется ли стабилизатор к тому, который был установлен только что1№ предустановленной точки. Если PTZ может вернуться, настройки и функции вызова рекордера просты в использовании, и вы знаете, как установить и вызвать рекордер.
верх Личный разговор о настройке и вызове PTZ1Нет. Предустановки имеет Вверх. Затем следуйте инструкциям по установке подвеса.8Предустановленные положения, вращение8PTZ, установить8Точки. После настройки используйте функцию вызова предустановленного положения рекордера, чтобы1-8Звоните отдельно1Время, взгляни имеет не имеет Не задано верх Предустановленные точки.
верх Лапша все готово1-8№ предустановленной точки. Тогда я хочу поставить одну из них6Пресеты для участия автоматическая морское путешествие, автоматическая Крейсерский режим означает, что подвес автоматическая в1-6Между заданными точками5Секунды или10Секунды или255Секунды, чтобы оставаться с интервалом автоматическая Как действовать при повороте круиза?
Внутри кардана уже Хранится8Предустановленная точка, чтобы реализовать круиз по предустановленному положению.1-6Нет. низ Действия, описанные при личном общении, согласованы, и вы не можете останавливаться на середине, чтобы управлять другими функциями. Сначала настройте60Предварительно установленный номер-----Установить снова1Предварительно установленный номер----перевод1Предварительно установленный номер---перевод2Предварительно установленный номер----перевод3Предварительно установленный номер----перевод4Предварительно установленный номер----перевод5Предварительно установленный номер------перевод6Предварительно установленный номер-----Настраивать5Предварительно установленный номер（это5Также можно установить значение пребывания в секундах10Нет. Пресеты позволяют остаться10второй）, Итак, он настроен1-6№ предустановленное положение установлено на1Групповой круиз с предустановленной позицией, в круизе имеет6А.
верх После установки предустановленной круизной функции, как запустить первый1А как насчет функции группового круиза?
Первый набор60№ предустановленного положения, затем позвоните1Номер предустановленной позиции. Юньтай автоматическая морское путешествие1-6Номер предустановлен. Если вы работаете на полпути низ Поворот / наклон перемещается, и круиз останавливается.
К низ Это руководство по эксплуатации, предусмотренное технологией производителя:
Примечание: чтобы низ Каждый элемент использует предустановленное положение 60. Предустановленное положение 60 является функциональной командой и не используется в качестве предустановленного положения.
◆Настройка круиза:
- Установить предустановленное положение60
- Установить предустановленное положениеX（XПредставляет собой первыйXполосатый Круизный трекX=1,2,3,…10）（ожидать10Групповой цикл）
- Вызов первой заданной точки, которую необходимо добавить в круизную группу. После остановки панорамирования / наклона вызовите вторую заданную точку, которую необходимо добавить в круиз-группу. После остановки панорамирования / наклона вызовите третью заданную точку, которая необходимо добавить в круизную группу. Вызовите каждую предустановленную точку, которую нужно добавить в круизную группу, по очереди, до64Предустановленные точки.（Очки для участия в заданном цикле имеет64А）
- Установить предустановленное положениеY.Y=Время пребывания в заданной точке один Бит второй,Стоимость от1Секунд до255второй
- ПервыйXполосатый Настройка круиз-трека окончена.
◆Вызов круиза:
1. Установить предустановленное положение60
2. Вызов предустановокX（XПредставляет собой первыйXполосатый Круизная группа,X=1,2,3,…10）
