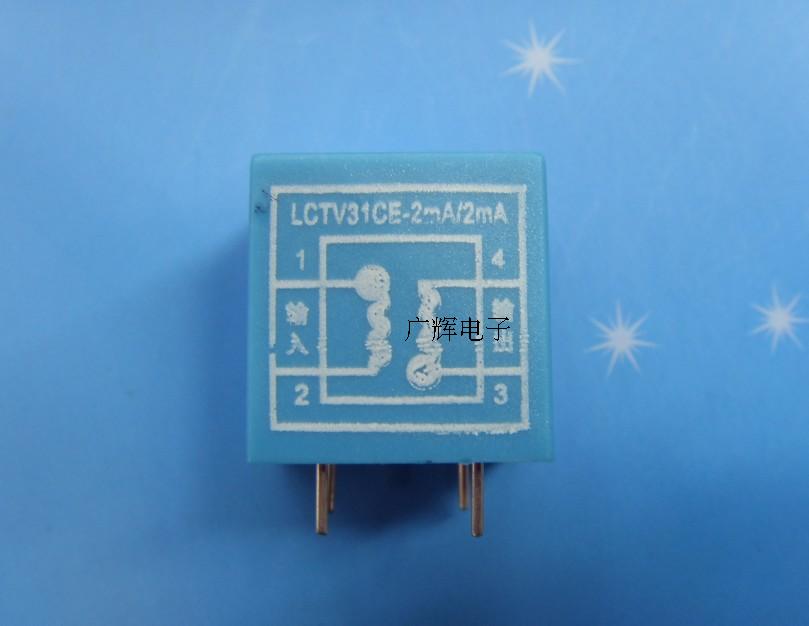

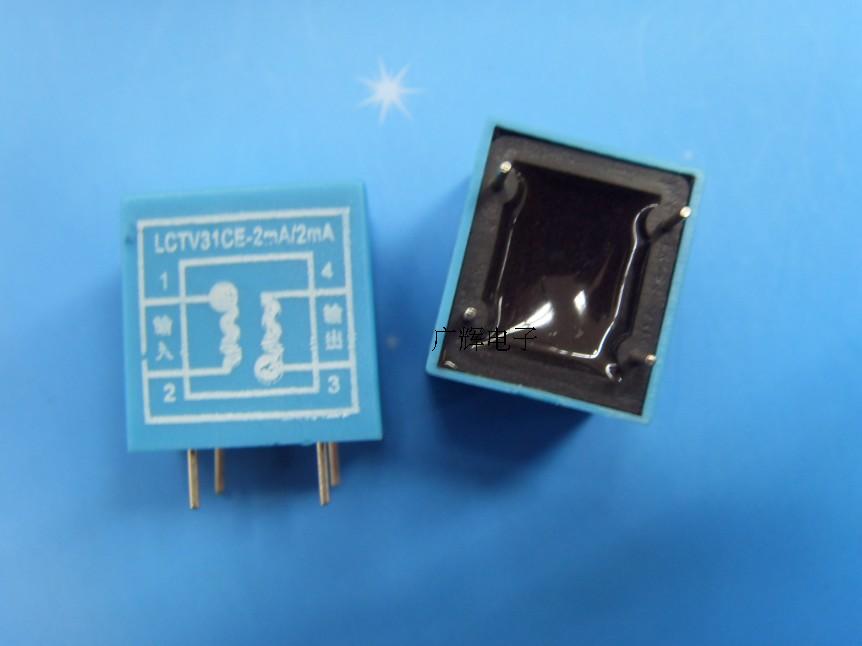

оригинал Трансформатор напряжения типа Lichuang LCTV31CE 2mA/2mA оптовые продажи Счет-фактура розничной торговли



LCTV3PCEСерия миниатюрных прецизионных преобразователей напряжения

Один, специальный точка:
1, Малый размер, точность высокая ;Распечататьлиния панельПрямая сварка установка , Простота использования, красивый внешний вид;

2, полностью Закрытый, хорошая механическая и экологическая стойкость, сильная изоляция напряжения, безопасный полностью надежный.

2. Используйте среду полосатый Шт:
1, Температура окружающей среды:-40° C~+85° C
2, Относительная влажность: температура составляет40° CВремя не больше чем90%.

Три, работа частота диапазон:20Hz~20KHz.
4. Рейтинг изоляции и термостойкости:Bуровень(130° C.
Пять, Энн полностью характерная черта:
1, Сопротивление изоляции: больше чем1000MΩ

2, Диэлектрическая прочность: выдерживает работу частота2000V/1минута;
3, Мешать Гореть Пол: в соответствии сUL94-Voуровень.

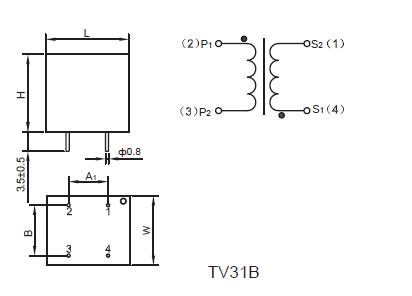

Шесть, контурный рисунок, установка Размеры и схема катушки:





7 , Параметры производительности:
LCTV3PCEПреобразователь напряжения токового типа, классический Типовое приложение показано на рисунках 1 и 2, а параметры производительности показаны в таблице 1.



Таблица I:

инструкции

Входное напряжение

Выходное напряжение

Сдвиг фазы

Нелинейность

Линейный диапазон

Номинальный ток

Выдерживаемое напряжение изоляции

Рисунок 1 Метод

≤1000Vac

≤0.5Vac

≤30'

≤0.2%

1.5Раз оценено

2mA/2mA

≥2000V

Рисунок два метода

≤1000Vac

≤1/2Раз

ICНапряжение

≤5'

≤0.1%

2Раз оценено

2mA/2mA

≥2000V



8. Вопросы, требующие внимания:
Принцип действия преобразователя напряжения этого типа - преобразователь напряжения текущего типа, поэтому вторичная цепь не может использоваться в разомкнутой цепи, поэтому пожалуйста Не во вторичном контуре установка Предохранитель.

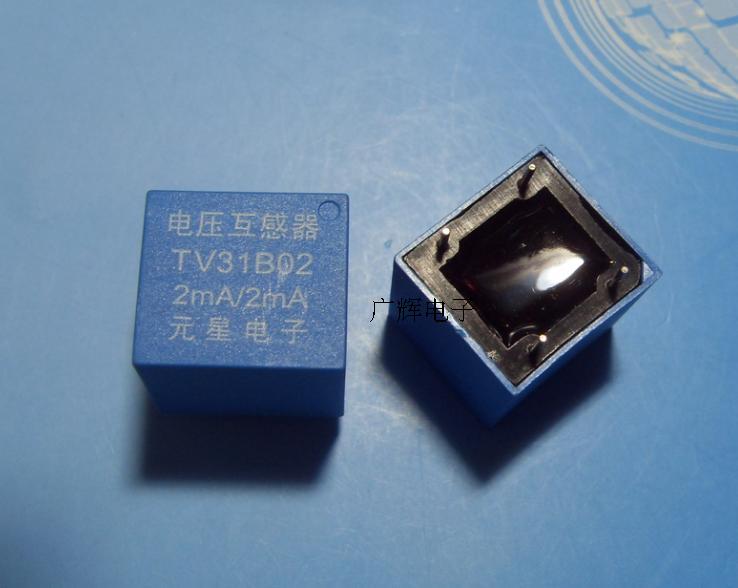

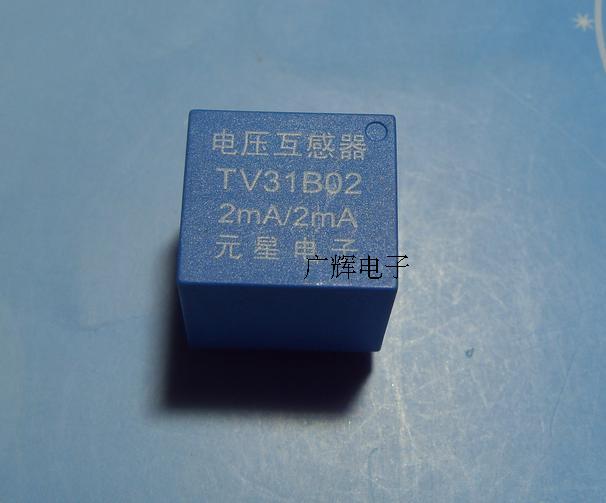

TV31B02 2MA / 2MA трансформатор напряжения типа тока Трансформатор напряжения Трансформатор напряжения
Особенности: используется для высокая Точность, измерение напряжения, оборудование для контроля мощности и энергии, необходимое для небольших фазовых ошибок.

Назначение: низкий цена ,Маленький размер Более 10 спецификаций и размеров, печатная плата установка Режим

Описание:

Материал корпуса: смола PBT, класс огнестойкости 94-VO.

Диэлектрическая прочность: 2500 В / мин

Импульсное напряжение: 5000 В

Сопротивление изоляции: 1000 МОм, 500 В постоянного тока

Рабочая температура: от -25 ℃ до + 55 ℃, -40 ℃ - + 85 ℃

рабочие места частота : 50-400 Гц

Класс точности: в соответствии с IEC60044-1 0.1 0.2 Марка, класс линейности 0,1 л

Размер: 19 * 17 * 18,5 мм

стрелка Размер стопы: A1: 10,16 мм  A2:10.16MM   B:13MM
