Ультра высокая Двухстрочный переключатель с четким смешанным сигналом 4K, поворотный переключатель DP HDMI Вход VGA, аудио и видео частота Синхронное переключение

1. Обзор продукта

TK-tn703 - это стиль высокая Высокопроизводительный переключатель масштабирования и поворота изображения, адаптированный внутри компании высокая Скорость обработки изображений чип Его основная функция - ввод нескольких сигналов HDMI, DP, MHL, VGA мобильного телефона и свободное переключение любого сигнала на выход HDMI. Продукт может реализовать переключение синхронизации аудио и видео сигналов различных форматов, а также реализовать поворот изображения на 90, 180 и 270 градусов с помощью настройки. И разрешение на входе и выходе продукта может достигать 4K x 2K (3840x2160, выходная кисть новый Скорость может достигать 60 Гц.



2. Подробная информация о функциях

1. Входной сигнал

Поддержка 1 VGA, 2 DP（DisplayPort）, 4 HDMI, 1 вход аудиосигнала (связанный сигнал VGA), максимальный входной сигнал высокая Может поддерживать 3840 * 2160 при 60 Гц и низ совместимый.



2. Функция ввода MHL для мобильного телефона

3 порта HDMI продукта напрямую поддерживают входной сигнал MHL, а мобильный телефон можно подключить через кабель MHL-HDMI, который может напрямую отображать изображение, выводимое мобильным телефоном. Для реализации этой функции мобильный телефон должен поддерживать функция MHL.



3. Выходной сигнал

   1 канал HDMI 2.0 и 1 канал аудио, стереозвук частота Выход, выходное разрешение поддерживает 3840x2160 при 60 Гц, 1280x720 при 60 Гц и 1920x1080 при 60 Гц опционально;



4. Функция переключения

Через пульт дистанционного управления, корпус кнопка , Программное обеспечение управления или центральное управление может переключать любой входной сигнал в сигнал HDMI и выводить на дисплей один Юань, и реализовать синхронное переключение видео и аудио;



5. Функция удвоения строк

Разное разрешение, разные кисти новый Скорость и VGA, DP, HDMI, MHL различных форматов сигналов, через функцию масштабирования линии оборудования для преобразования фиксированного сигнала HDMI и выхода с фиксированным разрешением, выходное разрешение составляет 3840 x 2160 при 60 Гц, 1280x720 при 60 Гц или 1920x1080 при 60 Гц;



6. Функция поворота изображения.

от красный Внешний пульт дистанционного управления, шасси кнопка Реализуйте поворот изображения на 90 градусов, 180 градусов, 270 градусов, используемый в некоторых конкретных местах, где изображение необходимо повернуть, например низ Как показано на рисунке:







Три, метод управления

от красный Внешний пульт дистанционного управления, шасси кнопка Последовательный порт RS-232 может управлять переключением изображений, поворотом изображения, функциями переключения разрешения, простотой управления один ,Удобство.

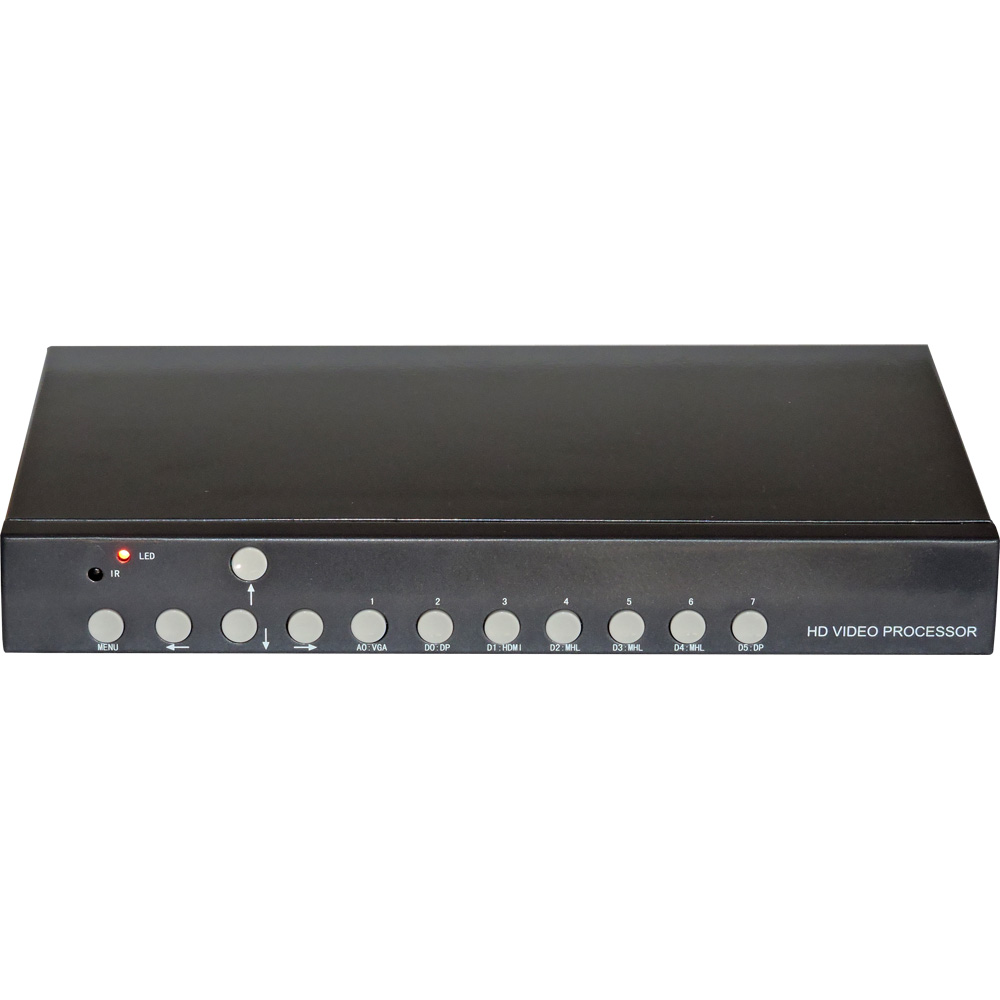

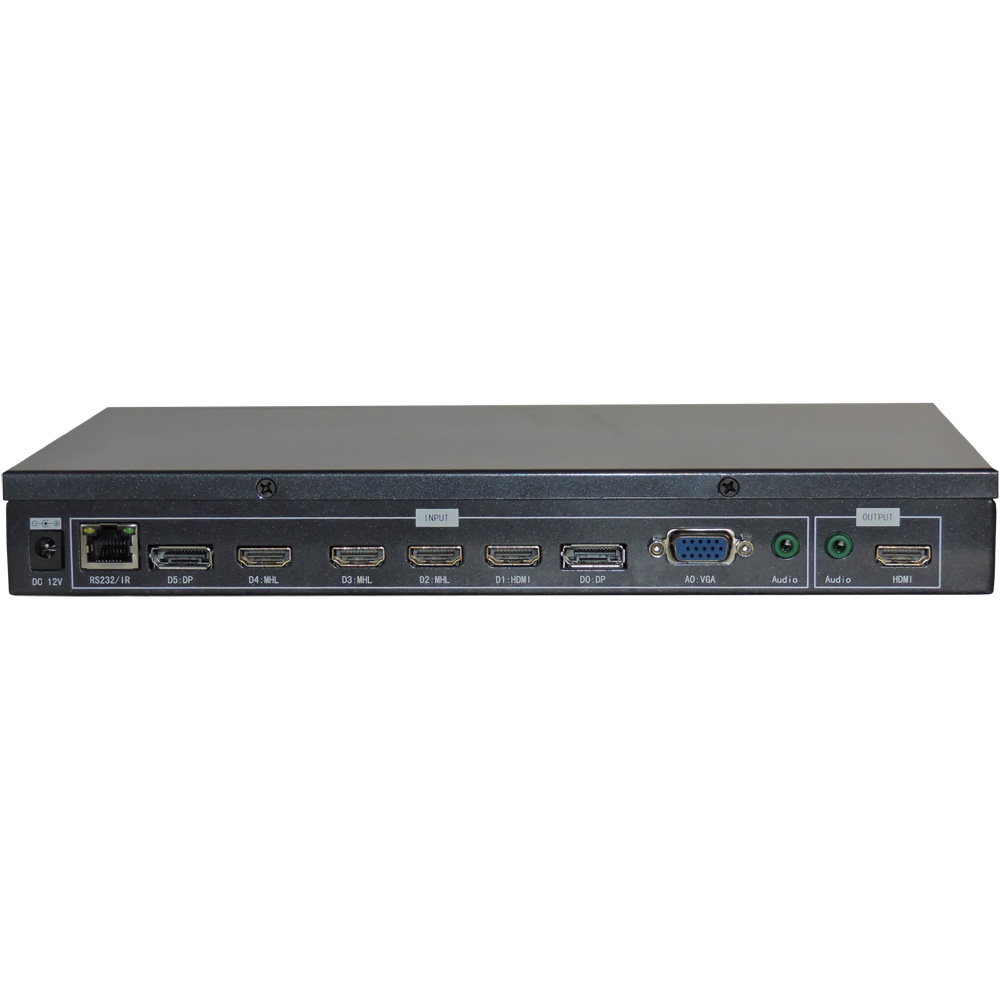

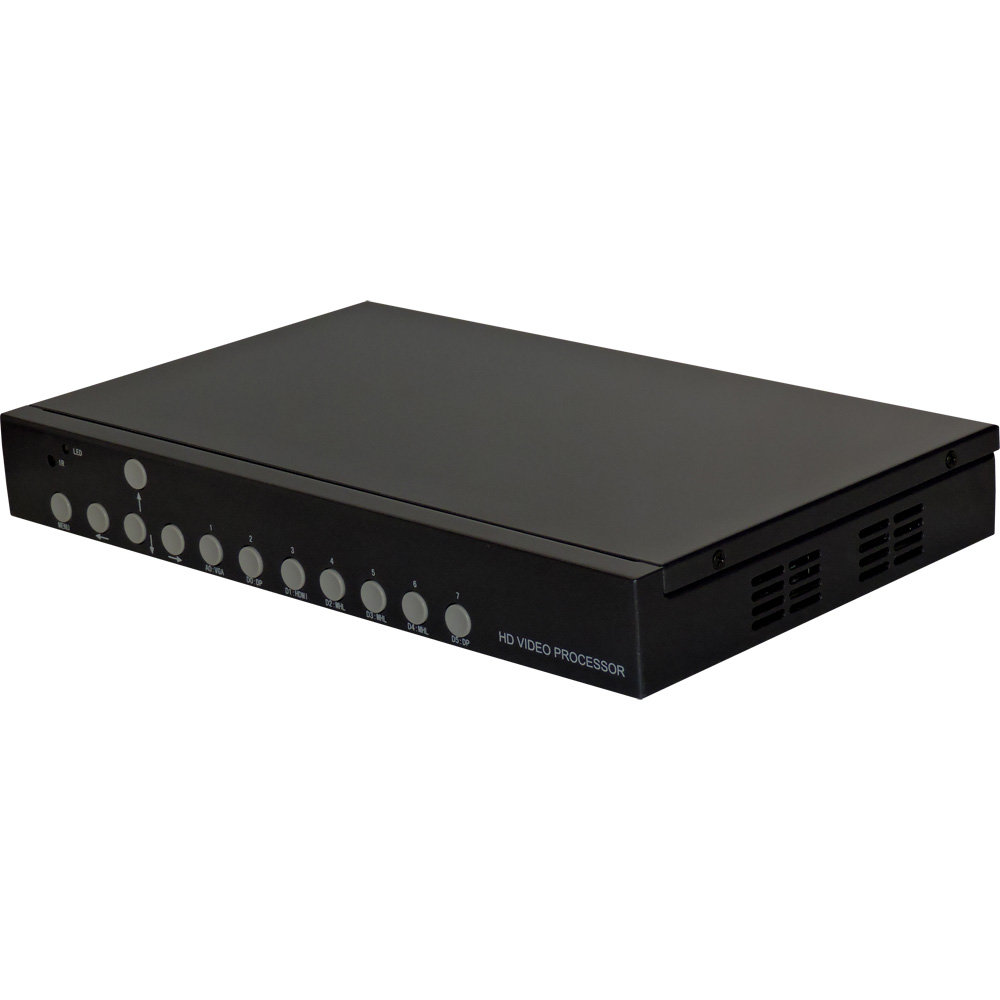

4. Изображение и размер продукта.







Пятерки, система Топология





Шесть, технические параметры
