ZHI-обстреливаемый серийный сервер / двусторонний TTL-сеть TTL / сеть серийного порта / сетевой последовательный порт модуль Сетевой порт
- Вариации
Доставка по Китаю: ~ ¥10 (160 руб.)
- Продавец:
- tb9127209_2012
- Рейтинг:
- Всего отзывов:
- 0
- Положительных:
- 0
руководство:http://39.108.220.80/download/user/ZQWL/EthRS/1S/Z1
Инструмент конфигурации:http://39.108.220.80/download/user/ZQWL/EthRS/tools
| Зейян местности серийного порта сервера таблицы выбора сервера(V1.5) | ||||||
| ряд | модель | Параметр последовательного порта | Количество сетевых портов | Напряжение питания（ОКРУГ КОЛУМБИЯ） | один цена | Деталь |
| 1 серия | ZQWL-EthRS-Z1 | 2-дюймовый TTL | 1 | 3.3V | 37 | Нажмите Подробности |
| ZQWL-EthRS-K1 | 1 канал TTL | 1 | 3.3V/5.0V | 45 | Нажмите Подробности | |
| ZQWL-EthRS-M1 | 1 путь RS485. | 1 | 5 ~ 30 В. | 76 | Нажмите Подробности | |
| ZQWL-EthRS-M11 | 1 Road RS485 (Рельс установка) | 1 | 6 ~ 36 В. | 76 | Нажмите Подробности | |
| ZQWL-EthRS-G1 | 1 путь RS232 | 1 | 5V | 78 | Нажмите Подробности | |
| ZQWL-EthRS-G11 | 1 путь RS232 (Рельс установка) | 1 | 6 ~ 36 В. | 78 | Нажмите Подробности | |
| ZQWL-EthRS-D1 | 1 Road RS232 1 RS485 | 1 | 5V | 95 | Нажмите Подробности | |
| ZQWL-EthRS-E1 | 1 Road RS232 1 RS485 | 1 | 9 ~ 36 В. | 115 | Нажмите Подробности | |
| ZQWL-EthRS-E1+ | 1 Road RS232 1 RS485（Linux система） | 1 | 9 ~ 36 В. | 185 | Нажмите Подробности | |
| ZQWL-EthRS-P1 | 1 Road RS232 1 RS485 | 1.（Poe Powered.） | 9 ~ 48 В. | 185 | Нажмите Подробности | |
| ZQWL-EthRS-F1 |   1 путь RS232 с изоляцией 1 путь RS485 с изоляцией | 1 | 9 ~ 36 В. | 165 | Нажмите Подробности | |
| ZQWL-EthRS-Q1 | 1 Road RS232 1 RS485 | 2.（Функция переключения） | 9 ~ 36 В. | 170 | Нажмите Подробности | |
| 2. | ZQWL-EthRS-Z2 | 2-дюймовый TTL | 1 | 3.3V | 39.9 | Нажмите Подробности |
| ZQWL-EthRS-H2 | 2-й RS232 / RS485 / RS422 | 1 | 9 ~ 36 В. | 219 | Нажмите Подробности | |
| ZQWL-EthRS-E2 | 2 пути RS485. | 1 | 9 ~ 36 В. | 135 | Нажмите Подробности | |
| ZQWL-EthRS-E2+ |   2-й RS485（Linux система） | 1 | 9 ~ 36 В. | 185 | Нажмите Подробности | |
| ZQWL-EthRS-P2 | 2 пути RS485. | 1.（Poe Powered.） | 9 ~ 48 В. | 195 | Нажмите Подробности | |
| ZQWL-EthRS-F2 | 2 RS485 с изолированным | 1 | 9 ~ 36 В. | 185 | Нажмите Подробности | |
| ZQWL-EthRS-G2 | 2 пути RS232. | 1 | 9 ~ 36 В. | 156 | Нажмите Подробности | |
| ZQWL-EthRS-Q2 | 2 пути RS485. | 2.（Функция переключения） | 9 ~ 36 В. | 195 | Нажмите Подробности | |
| 4 серии | ZQWL-EthRS-Z4 | 4-контактный TTL | 1 | 3.3V | 69 | Нажмите Подробности |
| ZQWL-EthRS-T4 | 4-контактный TTL | 2.（Функция переключения） | 3.3V | 135 | Нажмите Подробности | |
| ZQWL-EthRS-D4 | 4-х годов RS485 (Рельс установка) | 1 | 9 ~ 36 В. | 235 | Нажмите Подробности | |
| ZQWL-EthRS-H4 | 4-х годов RS232 / RS485 / RS422(Linux система) | 1 | 9 ~ 36 В. | 385 | Нажмите Подробности | |
| ZQWL-EthRS-F4 | 4-х годов RS485 с изоляцией (Linux система) | 1 | 9 ~ 36 В. | 450 | Нажмите Подробности | |
| ZQWL-EthRS-Q4 | 4-х годов RS232 / RS485 / RS422 | 2.（Функция переключения） | 9 ~ 36 В. | 475 | Нажмите Подробности | |
| 6 серия | ZQWL-EthRS-Z6 | 6-контактный TTL | 1 | 3.3V | 89 | Нажмите Подробности |
| ZQWL-EthRS-H6 | 6-фунтовый RS232 / RS485 / RS422(Linux система) | 1 | 9 ~ 36 В. | 425 | Нажмите Подробности | |
| ZQWL-EthRS-G6 | 6-х годов RS485(Linux система) | 1 | 9 ~ 36 В. | 410 | Нажмите Подробности | |
| ZQWL-EthRS-F6 | 6-контактный RS485 с изолированным (Linux система) | 1 | 9 ~ 36 В. | 498 | Нажмите Подробности | |
| Восьми серии(Linux система ) | ZQWL-EthRS-L8 | 8-контактный TTL | 1 | 3.3V | 159 | Нажмите Подробности |
| ZQWL-EthRS-U8 | 8-контактный TTL | 2.（Функция переключения） | 3.3V | 210 | Нажмите Подробности | |
| ZQWL-EthRS-E8 | 8-х годов RS232 / RS485 / RS422 | 1 | 9 ~ 36 В. | 620 | Нажмите Подробности | |
| ZQWL-EthRS-H8 | 8 Road RS485. | 1 | 9 ~ 36 В. | 499 | Нажмите Подробности | |
| ZQWL-EthRS-F8 | 8-контактный RS485 с изоляцией | 1 | 9 ~ 36 В. | 599 | Нажмите Подробности | |
| ZQWL-EthRS-N8 | 8-контактный RS232 | 1 | 9 ~ 36 В. | 550 | Нажмите Подробности | |
| ZQWL-EthRS-Q8 | 8-х годов RS232 / RS485 / RS422 | 2.（Функция переключения） | 1U стойка 220Vac. | 755 | Нажмите Подробности | |
| 16.(Linux система ) | ZQWL-EthRS-L16 | 16-канальный TTL | 1 | 3.3V | 285 | Нажмите Подробности |
| ZQWL-EthRS-G16 | 16 Road RS485. | 1 | 9 ~ 36 В. | 900 | Нажмите Подробности | |
| ZQWL-EthRS-N16 | 16-х годов RS232 / RS485 / RS422 | 4.（Функция переключения） | 9 ~ 36 В. | 900 | Нажмите Подробности | |
| ZQWL-EthRS-H16 | 16-фунтовый RS232/RS485 | 1 | 1U стойка 220Vac. | 1299 | Нажмите Подробности | |
| 24.(Linux система ) | ZQWL-EthRS-L24 | 24-кладь TTL | 1 | 3.3V | 380 | Нажмите Подробности |
| ZQWL-EthRS-Q24U | 24-хода RS232 / RS485 / RS422 | 4.（Функция переключения） | 1U стойка 220Vac. | 2500 | Нажмите Подробности | |
|   WiFi | ZQWL-EthRS-KW11 | 1 Road RS232 1 RS485 | 1 путь WiFi | 6 ~ 36 В. | 98 | Нажмите Подробности |
| ZQWL-EthRS-EW | 1 Road RS232 1 RS485 | 1 Way Network Port 1 WiFi | 6 ~ 36 В. | 165 | Нажмите Подробности | |
| ZQWL-EthRS-EW11 | 1 Road RS232 1 RS485 | 1 Way Network Port 1 WiFi | 9 ~ 36 В. | 136 | Нажмите Подробности | |
| ZQWL-EthRS-EW21 | 2 пути RS485. | 1 Way Network Port 1 WiFi | 9 ~ 36 В. | 166 | Нажмите Подробности | |
| Компания Другие продукты серии | ||||||
| Галстук  колонна | Внедрение продукта серии | модель | один цена | Деталь | ||
| релеконтроль панель | 2 ~ 32 реле управления панель | Такие как: zqwl-io-1cnrr4 | 100 | Нажмите Подробности | ||
| CANпреобразователь | Можно и последовательный порт двустороннее преобразование, может и сеть двустороннее преобразование,   USB для может | Такие как: ZQWL-RCAN-1C311 | 89 | Нажмите Подробности | ||
| 485Центр | 1 путь RS232 / RS485 Turn 4 Road RS485, поворот 8 Road RS485 | Zqwl-Hub-R241 | 120 | Нажмите Подробности | ||
| Аналогколлекция панель | высокая Прецизионное напряжение, ток сбора тока, перемешивание тока напряжения | Такие как: ZQWL-AN-1AC0R8 | 175 | Нажмите Подробности | ||
| DTU | 2G/3G/ 4г /GPRS DTU | Такие как: zqwl-gm-e22 | 215 | Нажмите Подробности | ||
один, модуль Введение в функцию
ZQWL-EthRS-Z1это один стиль Маленький размер, высокая представление, высокая Стабильность последовательный сервер модуль （TTL поворот RJ45.）ОтказОн интегрирует 2 интерфейса TTL внутри, 1 интерфейс Ethernet（Трансформатор）ОтказПользователи могут легко завершить взаимосвязь последовательного устройства и сетевого устройства.
Во-вторых, аппаратные параметры
Серийный номер | название | параметр |
1 | модель | ZQWL_EthRS-Z1 |
2 | источник питания | 3.3V |
3 | C кожзаменитель | 32Должность высокая Процессор производительности |
4 | Интерфейс Ethernet | 10M/100MАдаптивный интерфейс Ethernet,2KVЭлектромагнитная изоляция |
5 | TTL | 2Интерфейс TTL Road, где весь путь, поддерживающий связь RS485; Поддержка скорости передачи данных 600 ~ 1024000 |
6 | Сброс / восстановить заводские настройки | пояс имеет Сброс / восстановление заводских настроек сигнала |
В-третьих, сетевые характеристики
&Средний; поддержка статической и динамическойIP;
&Middot; Поддержка сетевого кабеля Cross Прямое соединение автоматическая Выключатель
&Middot; рабочий порт, стандартныйIPСмотреть стандартный Порт может быть установлен;
·TCPсервермодель низ Поддержка для каждого TTL4Клиентское соединение, несколько пользователей могут управлять одним одновременноСерийный портоборудование;
·служба поддержкиDNSФункции;
·Сеть поддержки онлайн обновление Функция прошивки;
&Середина; может охватывать сегмент сегмента сети, коммутаторы, маршрутизаторы; вы можете работать в локальной сети или работать в Интернете;
·вспомогательное соглашение пакет включают ETHERNET,ARP,IP,ICMP,UDP,DHCP,TCP;
· служба поддержкиModbus TCP TONG MODBUS RTU
Четвертый, Описание аппаратного интерфейса
модуль Габаритные размеры
модуль Определение серийного номера

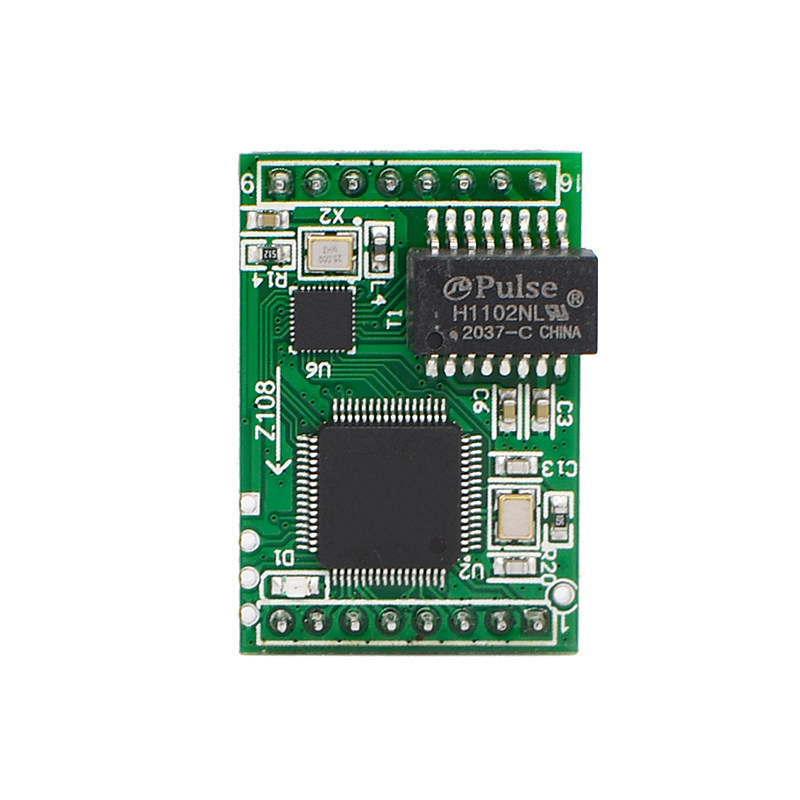

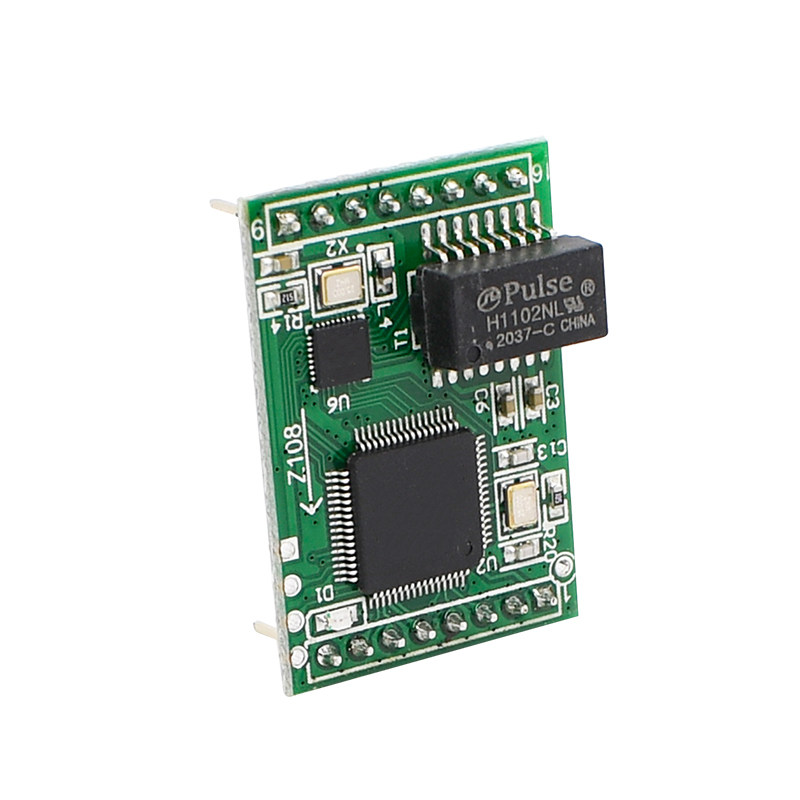

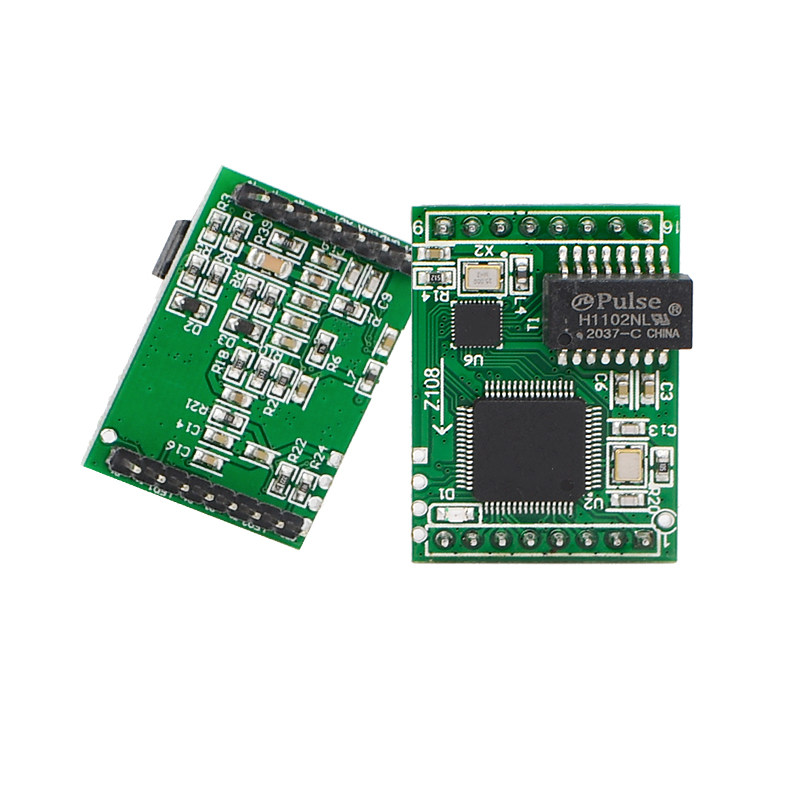

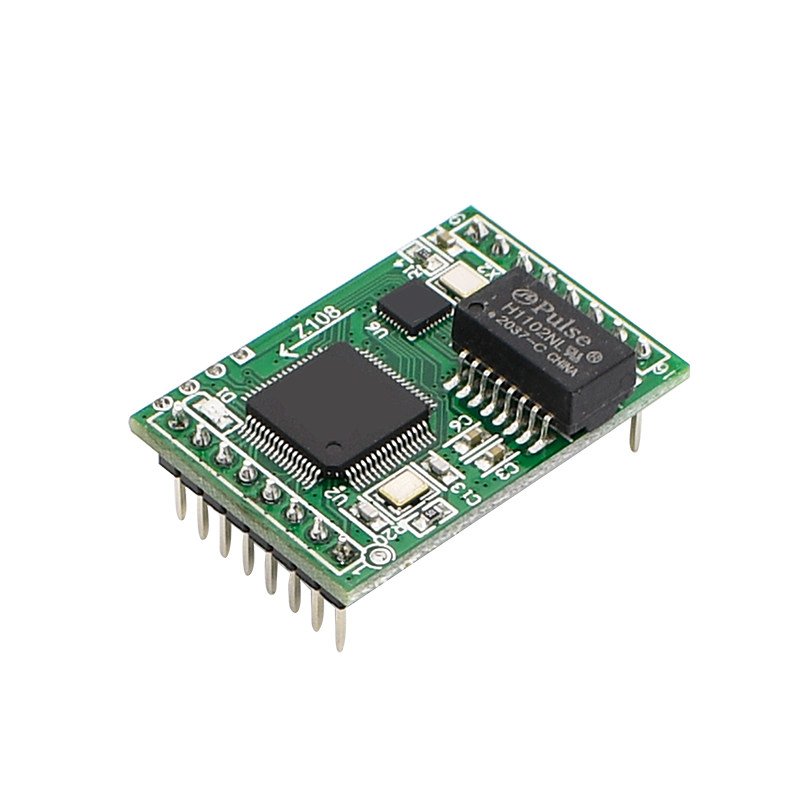

модуль Фото
