Осциллограф электронный учебный конкурс номер комплекта слово Осциллограф Kit Jytechdso068.
- Вариации
Цена: 5 753 руб.
Оригинальная цена~ ¥295 (298)
Доставка по Китаю: ~ ¥4 (78 руб.)
- Продавец:
- 美顺88
- Рейтинг:
- Всего отзывов:
- 0
- Положительных:
- 0

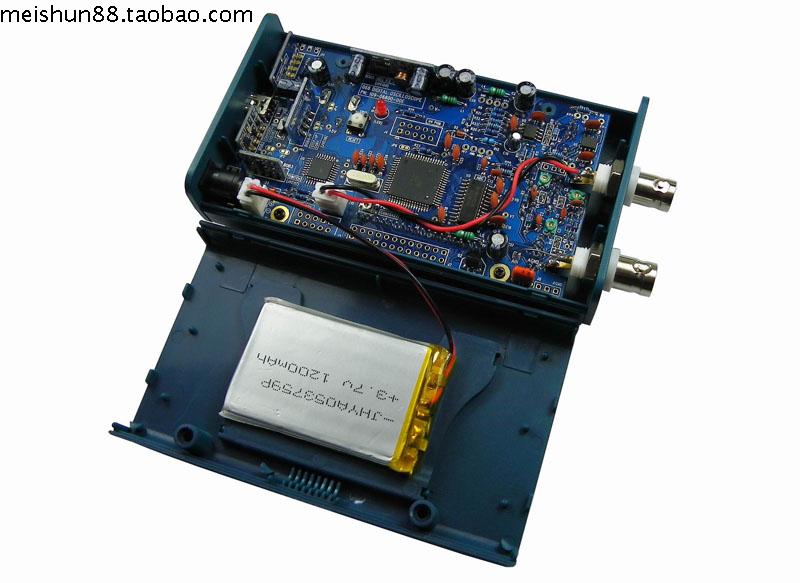

Уведомление:этот продукт без Батарея, нужна аккумулятор пожалуйста Вниз аккумулятор
содержит Аккумуляторы не могут быть транспортированы с воздушным транспортом, поэтому мы взяли аккумулятор. только Можно отправить Steam, Express Time относительно медленно, и я надеюсь, что я понимаю и терпение.
|   Имя / функция деталей |   упрощенный версия (06802K) |   завершено версия (06804K) | |
|   Boost панель （Jye116.） | имеет | имеет | |
| переключатель Небольшой панель （JYE117.） | | имеет | |
|   зарядное устройство панель （Jye118.） | | имеет | |
|   преобразование TTL-USB мало панель （Jye119.） | | имеет | |
|   Отрицательный генератор питания маленький панель （JYE120.） | имеет | имеет | |
|   BNC Профессиональный зонд | | имеет | |
|   простой зонд | имеет | |
Технические характеристики модели:
модель:06804к.（весь версия Сажать, содержит стандартный Квази-зонд）

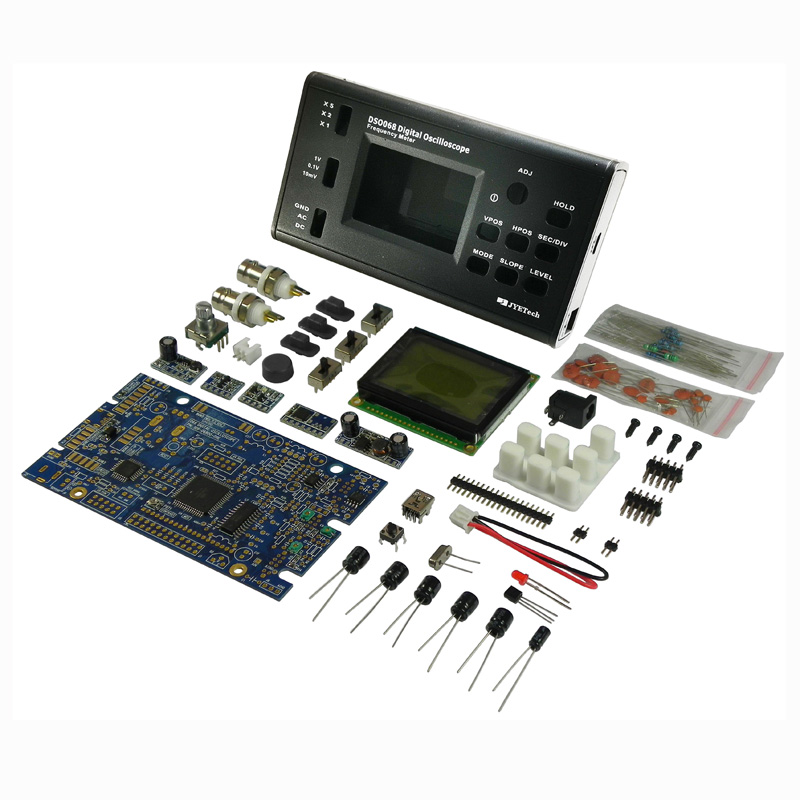

продукт пакет включать:

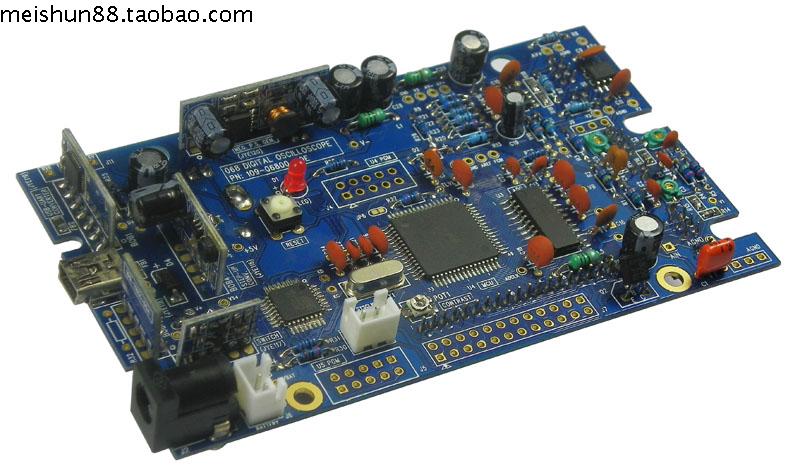

- Основная цепь панель （Компонент патча уже Сварка уже Контрольная работа）
- полностью Прямые запчасти вставки и полностью Компонент
- Руководство по сборке
- Краткие инструкции
- 20MHz стандартный Квази-зонд
【О упрощении версия Специальное примечание】
модель:06802к.（упрощать версия Сажать, содержит Простой зонд）
продукт пакет включать:
- Основная цепь панель （Компонент патча уже Сварка уже Контрольная работа）
- полностью Частичные детали вставки и частичные компоненты
- Руководство по сборке
- Краткие инструкции
- Простой зонд
- так как не имеет переключатель Небольшой панель （JYE117.）,поэтомуДля перемычки JP2 замкнутаТакая сила переключатель Вы не можете контролировать его на CONOB ADJ, и выключите / включите USB-строку.
- так как не имеет Небольшое зарядное устройство панель （Jye118.）,поэтомуДля короткой перемычки JP1, Не подключит батарею в это время, конечно, не имеет Зарядка функции, только Может мощность через USB.（Тем не менее, друзья, которые могут понять цепь, все еще могут подобрать аккумулятор, так что ждет всех, как все играть, да, да）
- так как не имеет USB маленький панель （Jye119.）Поэтому нет нет имеет Функция связи USB, конечно, вы можете добавить себя верх идти, только Купить USB маленький панель Да, пожалуйста Нажмите здесь, чтобы купитьhttps://item.taobao.com/item.htm?spm=a1z10.5-c.w4002-4869902067.40.9mgRY4&id=45591762083
- упрощать версия Потому что использование простых зондов, входные конденсаторы относительно большие, поэтому см. частота высокая Сигнал будет имеет Некоторые эффекты, такие как угол квадратной волны, но только Должны изменить верх стандартный Зонд может значительно уменьшить это явление.
Функции стандартный :
- самый высокая Эквивалентная частота дискретизации: 20msa / S
- самый высокая Частота выборки в реальном времени: 2msps
- Точность: 8бит
- Буфер отбора проб темно Степень: 256, 512, 1024 слово Фестиваль, регулируемый
- симуляция частота Ширина полосы: 0– 3MHz
- Вертикальная чувствительность: 10 мВ / div&Ndash; 5v / div (1-2-5 способов)
- Вертикальное смещение может быть отрегулировано, имеет инструктировать
- Входное сопротивление: 1 мΩ
- самый высокая Входное напряжение: 50ВЭП（1: 1 зонд）400VPP.（10: 1 зонд）
- Метод сцепления пакет DC / AC
- Диапазон горизонтального времени: 0,2μs/Div&Ndash; 10 м (минута) / div (за прогресс в 1-2-5)
- Инструмент имеет автоматическая Общий один Средний метод запуска, удобный захват мгновенной формы волны
- Положение триггера 1%&Ndash; 100% регулируемый имеет инструктировать
- Имеется в наличии верх Рост или низ Сножный рыбак
- Сенсорный уровень передачи регулируется, с имеет инструктировать
- Сигнал (отрицательная задержка) перед наблюдающим триггер
- Отображение формы волны Free Freezing (функция удержания)
- Поставляется с 1 Гц&Ndash; 100 кГц переменная частота Источник тестового сигнала
- Может спасти формы волны для EEPROM, выключение не потеряно
- Удобно вызов дисплея уже Сохранить форму волны
- Вы можете отправить экран дисплея в виде графического файла. в подарок ПК
- частота Столовая частота 5 МГц, чувствительность 0,2 ВПП（*）
- имеет 256, 512 и 1024 баллов ФПТ ФПТ, может быть сигнал частота Анализ спектра（*）
- Машина громкости: 140 *70*30mm
- пакет Габаритные размеры: 175*125*45mm
068 Комплект производства осциллографа имеет низ Колонка примечательные особенности:
- В дополнение к интегрированной схеме большинство компонентов используют PIN-IN-IN-PIN-код, что снижает требования к навыкам оператора, добавляя чувство участия пользователю. имеет Больше возможностей для понимания принципов цепи, внутренние характеристики и т. Д.
- использовать модуль Дизайн, сделайте определенные компоненты функциональной цепи, подчеркивая основную цепь, уменьшая сложность понимания всей цепи осциллографа.
- Комплект оснащен подробными инструкциями, пакет Прояснить стандартный Примечание. Карта электрического материала, подробные иллюстрации, полный материал один И шаг четких методов устранения неполадок и т. Д. высокая Сделать силу.
- Инструмент имеет Лучше и больше высокая Функциональные показатели по сравнению с 062 в основном упоминаются в пропускной способности, чувствительности, длиной записи стандартный Все имеет Замечательный высокая В то же время добавьте более практические характеристики, такие как интерфейс USB, источник питания аккумулятора.

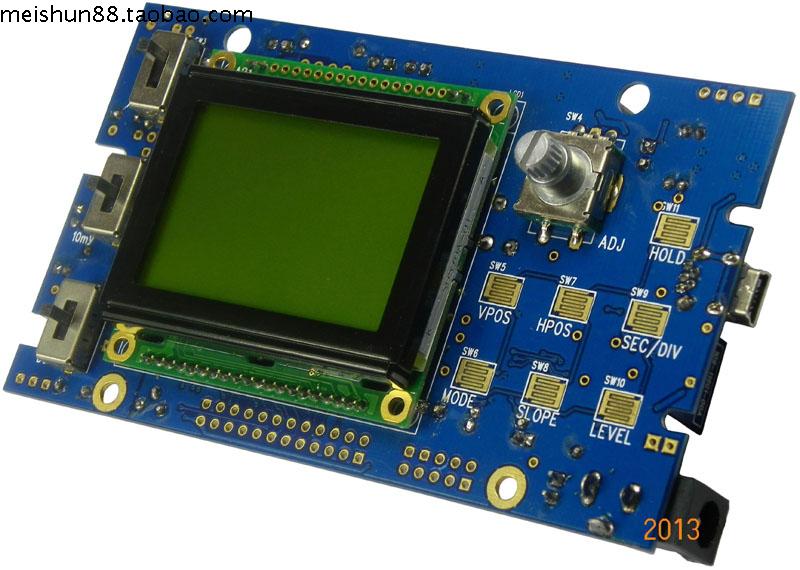

- Использовать“ проводящая паста кнопка + Роторный код переключатель&Rdquo; комбинация, сделайте операцию более интуитивно понятными и легкими, спецификацией интерфейса, различные предметы высокая Уровень функции проходит один воплощать в жизнь, полосатый Прозрачный.
- Предварительно установленное программное обеспечение обновление программа（Загрузчик） имеет Интерфейс USB, поэтому пользователи не нужно добавлять какие-либо аппаратные инструменты для создания программ обновление Или переписать, не только позволяет пользователям улучшить производительность осциллографа, но и сделать сам инструмент стал настоящей многофункциональной функцией. один Эксперимент по машине чип панель Отказ
- Уравновешивать имеет Источник осциллографа（исследование версия ）И экспериментальная модель панель Легко спроектировать свои собственные процедуры и темно Изучать
- Его можно комбинировать с программным обеспечением Jyelab, чтобы составить виртуальный осциллограф, отображаемый с экраном ПК, тем самым очень высокая Функция и практичность осциллографа.
（Программное обеспечение версия Принадлежать“*&Rdquo; имеет Для того, чтобы быть совершенным, новый версия После освобождения программного обеспечения пользователь может пройти один Программное обеспечение обновление Получите эти функции.）
Релевантная информация:
- Краткие инструкции
- Руководство по сборке
- Загрузчик низ Ящик для инструментов
- С Bootloader низ Метод загрузки
- Как получить файл формы волны осциллографа с Hyper Terminal?
  068 комплект один стиль Подходит для электронного профессионального преподавания, обучения, а также подходит для индивидуальных комплектов по производству осциллографа, составляет 062 комплекта модернизированный Книга. Он держит 062 простым один Одновременная реализация, эксплуатационные характеристики и т. Д., Значительно улучшают функциональность и дополнительно расширили фактическое производство комплектов с использованием элемента прямой вставки, что делает его более подходящим для обучения, что делает оператора больше имеет Участвовать в знаниях, учиться на производстве высокая Навыки и наслаждайтесь весельем.
  068, кроме числа слово Хранить осциллограф или высокая Чувствительность слово частота Озвучивать имеет Широкая практичность.
  Стоит отметить, что этот осциллограф также является AVR с матрицей ЖК-дисплея. один Хронометр（Atmega64.）Эксперимент по развитию панель Следовательно, оставшийся порт ввода / вывода введен панель Сын край, легко расширить приложения. Поскольку интерфейс USB и программа загрузчика оснащены, вы можете написать собственную программу. низ Осуществить один Хронометр верх , Выполнять различные эксперименты и развитие, завершив экспериментальное развитие только Предоставить осциллографы, представленные на этом сайте поколение Размер новый низ Функция осциллографа может быть восстановлена.
JYETech оригинал ,продукт пакет содержит Случайный идентификационный номер, Jytech Code Code Проверенный адрес электронной почты: support@jytech.com;
（"Original product guarantee: Each product contains 8-character unique JYETech product ID (PID, can be found on a sticker or power-up screen). Buyers are encouraged to verify product genuineness by emailing the PID to support@jyetech.com."）
