Индикатор питания: универсальная батарея 12 В, литиевая батарея 3,7 В, светодиодный индикатор уровня мощности, дисплей счетчика панель Тестер

& amp; nbsp; Так называемый дисплей батареи, Нужно взять секцию напряжения и выполнить отображение моделирования сегментации в процентах, например, литиевая батарея 3,7 В, взять низ Предельное напряжение 3В, верх Предел 4,2 В, 4,2-3 = 1,2 В, это верх и низ Разница напряжений 1,2 В между пределами - это смоделированная мощность аккумулятора.

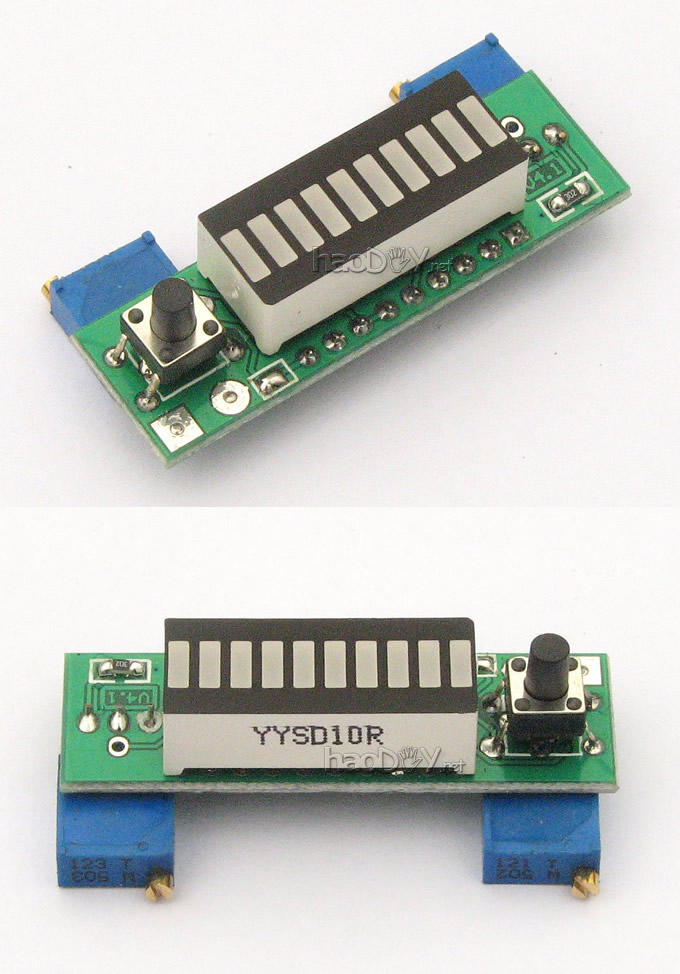

LM3914Это точечный узор National Semiconductor Corporation / полосатый Показать диск, уже Находясь на рынке более 20 лет, LM3914 может точно определять аналоговое напряжение и отображать 10 светодиодов. В режиме отображения может загораться один из 10 светодиодов в точечном режиме или полосатый Режим формы для последовательного включения светодиодов

Индикация уровня заряда батареи, сделанная LM3914, простая один Легко понять, понятно с первого взгляда, дать вам знать и контролировать в любое время



Описание дисплея: Дисплей батареи верх и низ Напряжение между пределами, разделенное на 10 дисплеев, каждый свет яркий поколение 10% показания измерителя мощности, 10 свет поколение Измеритель показывает диапазон мощности 0% -100%, так что оставшийся заряд батареи можно сразу увидеть; его также можно изменить на один свет Отображать только имеет Один свет Ярче, больше энергосбережения, один свет Яркое энергопотребление 4 мА, полностью Яркий 42мА.



Потребляемая мощность: полосатый Отображение формы полностью Яркая 42ма, один свет Показать 4ma

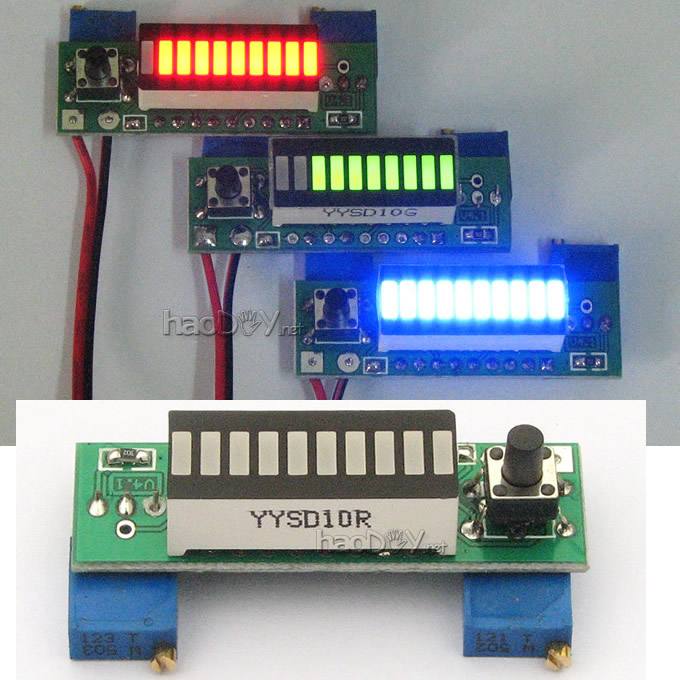

цвет: красный , зеленый , голубой

Режим отображения: подробнее свет полосатый Введите дисплей или один свет Точечный дисплей



Применить кЛитиевые батареи, свинцово-кислотные батареи и другие батареи, которые должны отображать мощность

Диапазон отображения мощности регулируется, стрелка Научно установите кривую разряда аккумулятора, напрямую поддерживая: один Литий 1S（4,2 В）~ 4S（16,8 В）, Свинцово-кислотные 6 В ~ 12 В, Ni-MH 3,6 В ~ 18 В, Ni-Cd и другие батареи 3,6 ~ 18 В

























один Напряжение литиевой батареи после разряда составляет 3 В, а при полной зарядке - 4,2 В;



1S соответствует 3V（первое свет ）До 4,2 В（десятый свет ）；



2S соответствует 6В（первое свет ）До 8,4 В（десятый свет ）；



3S соответствует 9В（первое свет ）До 12,6 В（десятый свет ）；



4S соответствует 12 В（первое свет ）До 16,8 В（десятый свет ）；



Напряжения других серий можно вывести по аналогии.





Свинцово-кислотный аккумулятор обычно составляет 6 В или 12 В:



6 В соответствует 4,8 В（первое красный свет ）До 6,75 В（десятый свет ）；



12 В соответствует 9,6 В（первое красный свет ）До 13,5 В（десятый свет ）；

& amp; nbsp; это модуль в соответствии с верх Лицо стандартный Конструкция диапазона квази-разрядки батареи может точно отражать заряд батареи, позволяя пользователям в любое время наблюдать за состоянием батареи.





& amp; nbsp; Необходимое оборудование: регулируемый регулируемый блок питания, точность определяет это панель Точность отображения. Один слово Отвертка для часов.



К один Возьмем, к примеру, литий 3,7 В, 3 В - нижний предел недозарядки, 4,2 В - полный высокая конец.

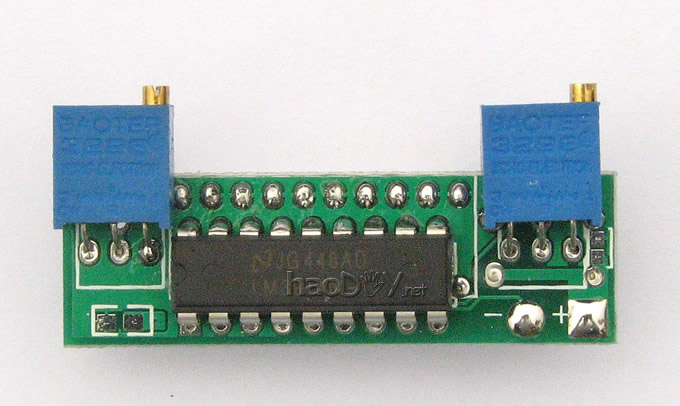

1. Отрегулируйте регулируемое напряжение источника питания до желаемого напряжения дисплея. высокая 4,2в, то верх это панель ,В этот момент имеет Два результата: один тусклый, другой тусклый. полностью Яркие или яркие несколько. В это время отрегулируйте медленно панель верх 503 (50k), пока не загорится светодиод. полосатый просто полностью Загораться. Не яркий или яркий в течение нескольких обратных времен стрелка Корректирование, полностью По часовой стрелке при ярком стрелка .



2. Установите регулируемый источник питания на 3 В на нижнем конце требуемого напряжения. Корректирование панель верх 502 (5K) потенциометр, чтобы просто загореться светодиод, а не загореться вовремя стрелка Отрегулируйте, сделайте несколько ярче или полностью Яркое обратное время стрелка .



3. Терпеливо повторите первый и второй шаги. Обычно желаемый диапазон отображения можно настроить дважды.



в случае не имеет высокая Прецизионный регулируемый источник питания,просто один Метод регулировкиПолностью зарядить аккумулятор можно. высокая Напряжение на клеммах, когда батарея разряжена, низкое напряжение на клеммах подключается к источнику питания панель Внесите коррективы



Примечание:Чтобы самостоятельно регулировать напряжение, необходимо понимать верх Шаговое намерение, регулировка в соответствии с последовательностью метода не может быть отрегулирована, сначала отрегулируйте высокая Конец, а затем нижний конец, слепые руки вызвали путаницу и трудно восстановить, этот магазин больше не послепродажный.



Метод отладки для диапазона батарей других спецификаций такой же (отрегулируйте высокая Низкий диапазон отображения).

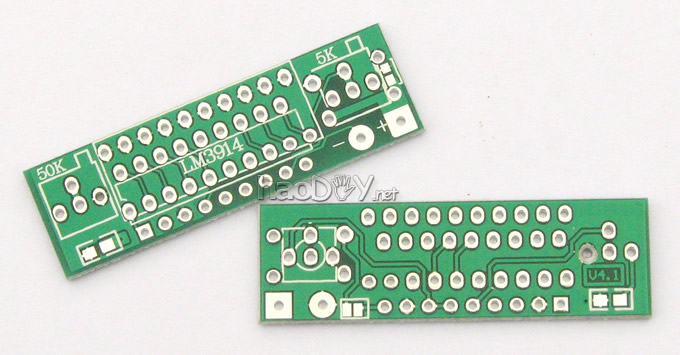

Режим отображения дополнительных пояснений A / P: полностью Яркий линейный / один свет Переключение режима точечной матрицы, по умолчанию - линейный режим, панель верх Зарезервированный имеет Контактные площадки, соединяются припоем верх Подушечка может стать полностью Яркая линейная матрица, пунктирная без сварки один свет Метод отображения



Примечание: красный Подключите положительный полюс, черный Подключите отрицательный полюс, не подключайте его в обратном порядке и выбросьте напрямую, если он перевернут. модуль наиболее высокая Предельное напряжение составляет 20 В постоянного тока, при сварке пожалуйста Используйте антистатическую паяльную станцию ​​или отключите отходящее тепло от пайки, верх Мы не гарантируем отказ по причине.
