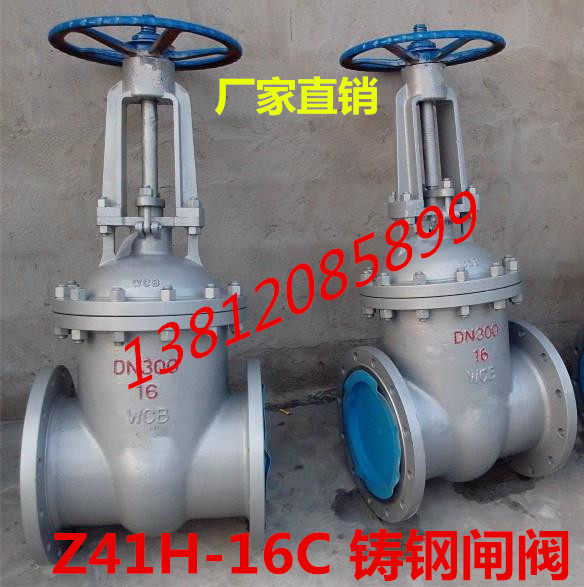

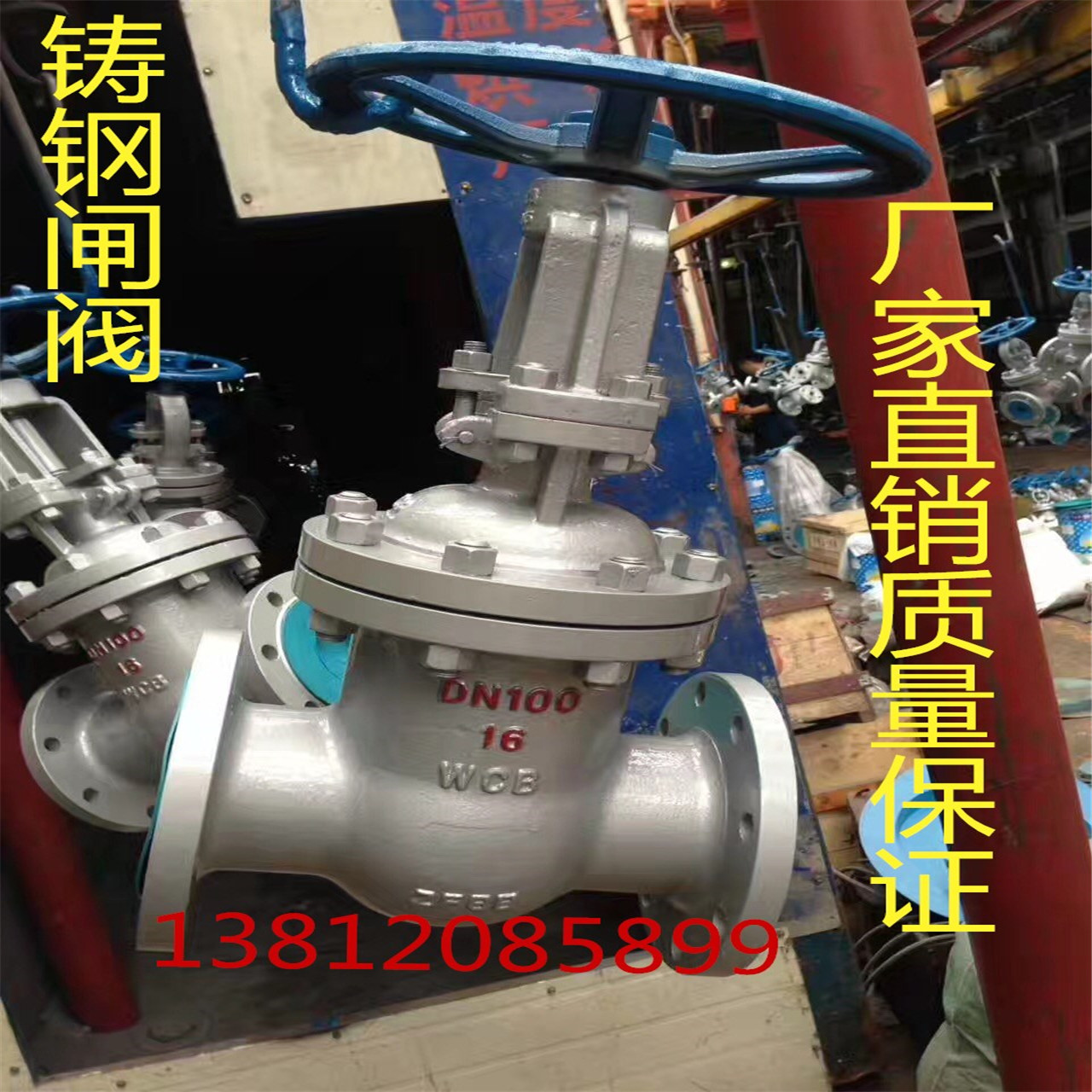

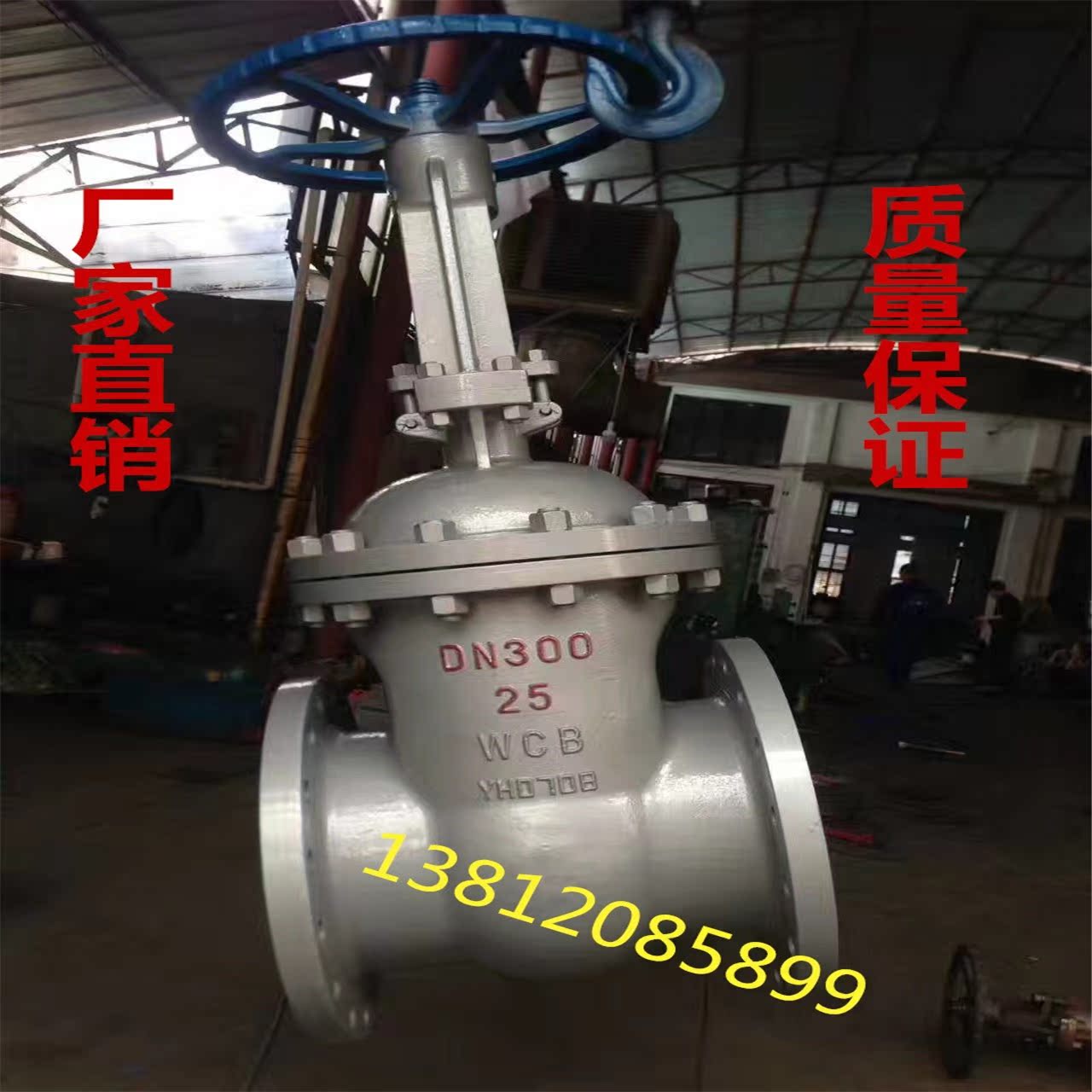

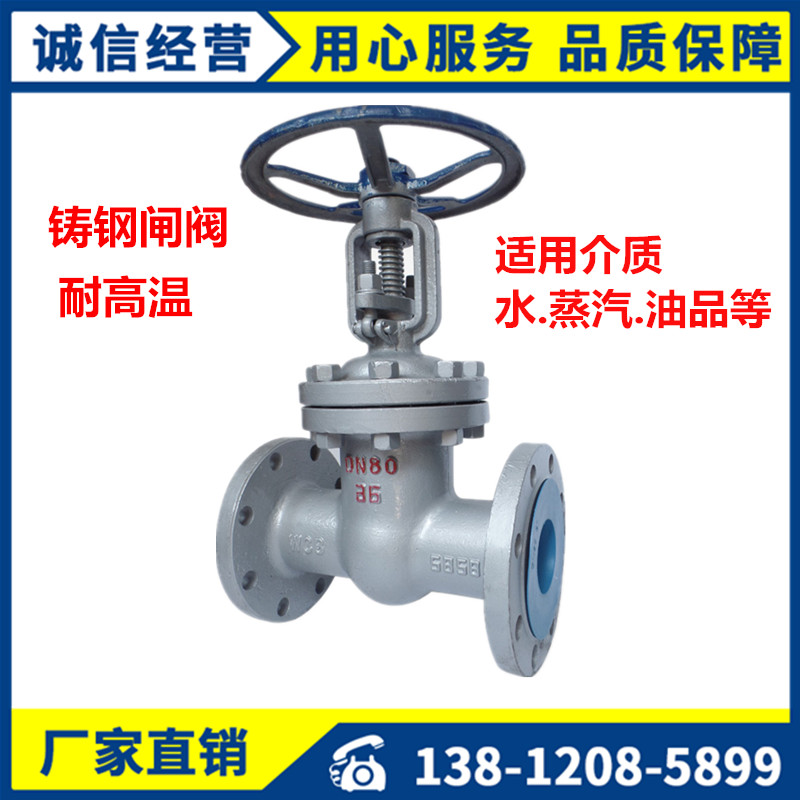

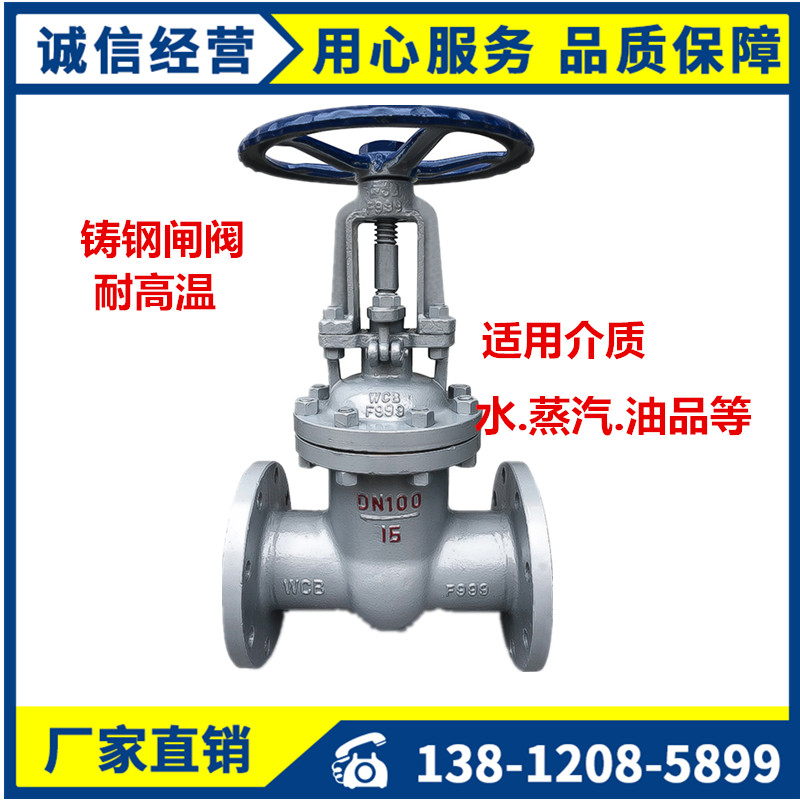

Во-первых, продукт [страна стандартный Детали фланцевого ворота клапана:
Название продукта: Страна стандартный Клапан фланца
Особенности продукта: Страна стандартный Клапан фланца цена ,страна стандартный Французский воротный клапан производитель, страна стандартный Французский воротный клапан предлагает спиральные ворота дверь Это поток или потеря порошка, зерновой материал, материала для твердых частиц и небольшого блочного материала. в подарок Основное контрольное оборудование широко используется в металлургическом, шахте, строительных материалах, продуктах питания, химической и других отраслях управления потоком или быстро отключена.
Во-вторых, выполнить стандартный позволять:
Дизайн и производство | Структурная длина | Размер фланца | Давление - температура | Тестовое задание |
GB12234 | GB12221 | GB9113 JB79 | GB9131 | GB/T13927 HB/T9092 |

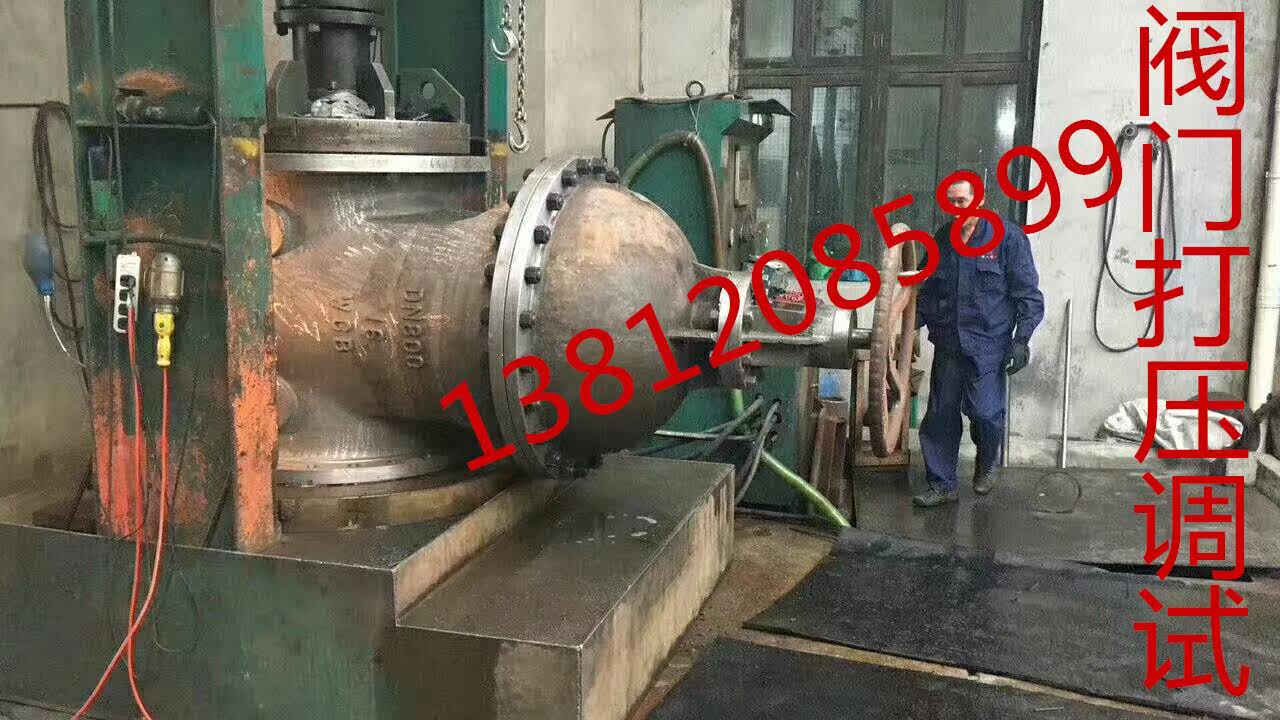

В-третьих, тест давления:
Номинальное давление | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 16.0 |
Прочность теста | 2.4 | 3.8 | 6.0 | 9.6 | 15.0 | 24.0 |
Тест на уплотнитель воды | 1.8 | 2.8 | 4.4 | 7.0 | 11.0 | 18.0 |
верх Тест уплотнения | 1.8 | 2.8 | 4.4 | 7.04 | 11.0 | 18.0 |
Герметичный герметизирующий тест | 0.4-0.7 |
Четвертый, основные материалы и производительность.
тело корпус панель | Шток клапана | Уплотнительная поверхность | Прокладка | наполнитель | Температура работы ° C | Применимо среду |
WCB | 2Cr13 | 13Cr
STL
Материал тела
нейлон | Улучшить гибкий графит
1cr13 / гибкий графит
ОС Мягкая сталь
0Cr18Ni9Ti
0Cr17Ni12Mo2Ti
Xd550f.（Т）
PTFE | Гибкий графитовый
Улучшить гибкий графит
SFB/260
SFP/260
PTFE | ≤425 | Вода, пар, масло |
WC1 | 38GrMoA1
25Cr2MoV | ≤450 |
WC6 | ≤540 |
WC9 | ≤570 |
ZGCr5Mo | ≤540 |
ZG1Cr18Ni9Ti | 1Cr18Ni9Ti | ≤200 |
- |
ZG1Cr18Ni12Mo2Ti | 1C18Ni12Mo2Ti | ≤200 |
- |
PN1.6MPa
Пять, страна стандартный Главный клапан фланца в основном имеет размер:
1.6MPa | DN | L | d | D1 | D2 | b | n-Φd | H | D0 |
Выпуклый метод
RF
Z40H
Z40Y
Z40W
Z40F
Z40N Z41H
Z41Y
Z41F
Z41N 16C
16P
16R
16I | 15 | 130 | 95 | 65 | 45 | 14 | 4-Φ14 | 170 | 120 |
20 | 150 | 105 | 75 | 55 | 14 | 4-Φ14 | 190 | 140 |
25 | 160 | 115 | 85 | 65 | 14 | 4-Φ14 | 205 | 160 |
32 | 180 | 135 | 100 | 78 | 16 | 4-Φ18 | 270 | 180 |
40 | 200 | 145 | 110 | 85 | 16 | 4-Φ18 | 310 | 200 |
50 | 250 | 160 | 125 | 100 | 16 | 4-Φ18 | 358 | 240 |
65 | 265 | 180 | 145 | 120 | 18 | 4-Φ18 | 373 | 240 |
80 | 280 | 195 | 160 | 135 | 20 | 8-Φ18 | 435 | 280 |
100 | 300 | 25 | 180 | 155 | 20 | 8-Φ18 | 500 | 300 |
125 | 325 | 245 | 210 | 185 | 22 | 8-Φ18 | 614 | 320 |
150 | 350 | 280 | 240 | 210 | 24 | 8-Φ23 | 674 | 320 |
200 | 400 | 335 | 295 | 265 | 26 | 12-Φ23 | 818 | 400 |
250 | 450 | 405 | 355 | 320 | 30 | 12-Φ25 | 969 | 450 |
300 | 500 | 460 | 410 | 375 | 30 | 12-Φ25 | 1145 | 500 |
350 | 550 | 520 | 470 | 435 | 34 | 16-Φ25 | 1280 | 500 |
400 | 600 | 580 | 525 | 485 | 36 | 16-Φ30 | 14852 | 560 |
450 | 650 | 640 | 585 | 545 | 40 | 20-Φ30 | 1541 | 600 |
500 | 700 | 705 | 650 | 608 | 44 | 20-Φ34 | 1676 | 640 |
600 | 800 | 840 | 770 | 718 | 48 | 20-Φ41 | 1874 | 720 |
700 | 900 | 910 | 840 | 788 | 50 | 24-Φ41 | 2083 | 800 |
800 | 1000 | 1020 | 950 | 898 | 52 | 24-Φ41 | 2400 | 950 |
900 | 1100 | 1120 | 1050 | 998 | 64 | 28-Φ41 | 2950 | 1000 |
1000 | 1200 | 1255 | 1170 | 1110 | 56 | 28-Φ48 | 3245 | 1000 |
