Контроллер обработки обработки сплавов LCD изображения
XFY-B3-MP198
руководство по эксплуатации
содержание
содержание.......................................................................................................2
Советы...............................................................................................4
Меры предосторожности...............................................................................................5
1.Описание товара...............................................................................................6
2.Размер внешнего вида продукта и описание функции...................................................................7
3.Шелковый экран и описание функции...................................................................................8
4.Определение интерфейса...............................................................................................9
5.Инструкции дистанционного управления..................................................................................11
6.овощ один Описание функции......................................................................................12
7.Параметры производительности продукта......................................................................................14
8.Общая обработка неисправности......................................................................................15
9.Аксессуары для продукта и послепродажное описание..........................................................................16
10.Сращивание контроля Описание......................................................................................17
Преступность
Добро пожаловать в продукцию нашей компании, спасибо за вашу поддержку продукции нашей компании! Для вас лучше использовать этот продукт, перед использованием пожалуйста Прочитайте это руководство тщательно.
Это руководство имеет Продукт Realm, функция продукта, внедрение производительности и использование инструкций по эксплуатации и меры предосторожности, устранение неполадок и т. Д., Таковы, как продукт и любые вопросы в процессе использования пожалуйста Проконсультируйтесь с нашей компанией. Спасибо!
Советы:
1.Это устройство не подходит для непрофессиональной операции отладкиСВы должны получить профессиональную подготовку и руководство.
2.перед использованием пожалуйста Прочитайте это руководство тщательноСИнструкции должны быть правильно сохранены.
3.Для вас и оборудования полностью С пожалуйста Вы должны внимательно прочитать инструкции перед использованием устройства.
4.Если вы столкнулись с вопросами во время использованияСпожалуйста Сначала прочитайте эту спецификацию. В теле имеет оборудование
Подробное описание работыСпожалуйста Ввести операцию спецификации по книге. Оставаться имеет сомневатьсяСпожалуйста Связаться с намиС
Мы даем вам удовлетворительный ответ как можно скорее.
5.Этот продукт может быть использован повторно в течение длительного времени. пожалуйста Использовать и поддерживать по мере необходимости.
6.Это руководство имеет версия Это изменениеСНе уведомленСС уважением пожалуйста Простить!
Меры предосторожности:
ØПредотвратить открытый огонь, высокая Мягкое столкновение, пожалуйста Не выставляй в влажье, дождь, песке или температуре
высокая Поместите хранение и использование. Устройство работает на работе пожалуйста Поместите его в вентиляцию и сухой без мощный
Вибрирующее место
ØПри отладке и использовании неправильная работа может привести к повреждению устройства.
ØЭто устройство можно использовать непрерывно, устройство использует стандартный Квази-220 В обменный рынок.
Øпожалуйста Не работай в работе частота Сопоставимый переключатель Машина, строго запрещенное оборудование, верх Поведение может сделать
Обозначение и ускорение оборудования старение.
ØЭтот энергопотребление продукта определяется в соответствии с приводным ЖК-экраном, и общая мощность не более 300 Вт. длинный
Не использовать пожалуйста Выключите питание и отключите пробку.
ØСделай это слегка. Протрите чистым мягкой тканью, не используйте химические решения, такие как алкоголь.
Øпожалуйста Не работай в работе частота Включение включения питания.
1,Описание товара
XFYB3-MP198Компания, запущенная нашей компанией стиль самый новый Процессор сращивания большого экрана,С уникальным встроенным структурным дизайном, различным входом сигнала изображения, прямой привод полностью Серия большой размер ЖК-экрана (26 дюймов верх ), Разделенный, увеличенный, в реальном времени без Искажение в различных больших экранах изображения сращивания стены верх шоу.Процесс лечения полностью Оборудование, не требуют таких операций, как компьютеры и программное обеспечение для запуска, это очень легко. Экран без Задерживать, без тащить хвост Феномен, натуральный и гладкий, качество изображения мягкий Максимальная поддержка для 15x15 ЖК-сплавных экранов.
XFYB3-MP198ЖК-образный процессор сплавовРасчет спортивного обнаружения и компенсации, интерполяционные вычисления, гладкая обработка краев и подавление сигнала беспорядка, 3D-вид частота Яркая цепь разделения цвета один Юань, 3D прогрессивная обработка и рамка частота Схема преобразования один Юань, 3D номер слово Снижение шума сигнала один Юань, банка обычный PAL / NTSC чересстроит частота Приобретение сигналов становится прогрессивным, высокая Качество изображения, высокая Разрешение высокая Прозрачное телевидение и сигнал компьютера.
XFYB3-MP198ЖК-образный процессор сплавовПоддержка ввода сигнала изображения компьютера и его дисплей, самый высокая 1920x1080. высокая Разрешение Wuxga Выход, Поддержка полностью ЖК-экран большого размера серии.
XFYB3-MP198Процессоры могут поддерживать несколько разных просмотров частота Источник, дисплей на разных экранах верх Пользователи также могут выбрать весь путь частота Сигнал источника или RGB усиливается на N&Раз; м раз, на дисплее один Металлическая стена верх Внедрить большой дисплей сращивания экрана.

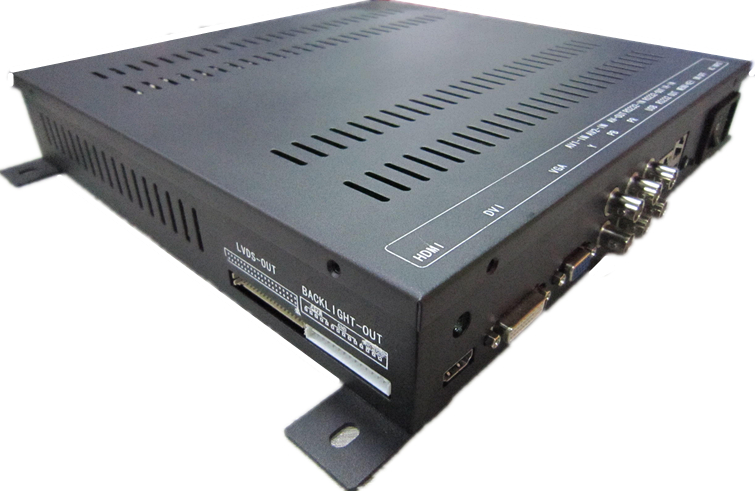

2Размер внешнего вида продукта и описание функции
Продукт фронт▼ ▼
Фронт продукта:
|
3, Шелковый экран и описание функции▼ ▼（Шелковая печать частичное увеличение）
| ||
Снимок экрана | Функция Silk Print | Описание функции |
HDMI | HDMIвойти | HDMIвысокая Очистить интерфейс ввода сигнала |
DVI | DVIвойти | DVIИнтерфейс ввода сигнала |
VGA | VGAвойти | VGAИнтерфейс ввода аналогового сигнала |
AV1-IN | Видеть частота 1 ввод | Видеть частота 1 Введите интерфейс BNC |
AV2-IN | Видеть частота 2 ввода | Видеть частота 2 Введите интерфейс BNC |
AV-OUT | Видеть частота Выход | Видеть частота Выходной интерфейс BNC, подключите другого панель Ввод карты, оппозиция частота Сигнал является циркулярным, а дозатор AV может быть сохранен. |
RS232-IN | Последовательный ввод порта | RS232Последовательный вход сигнал управления портом |
R232-OUT | Серийный выход | RS232Вывод сигнала управления последовательным портом * 2, что уменьшает расстояние от последовательной вилки, тем самым уменьшая затухание сигнала. |
IR-IN | Пульт дистанционного управления приемной вход | Добавление пульта дистанционного управления красный Внешняя приемная головная линия, стандартный 3,5 мм Джек |
Y | YPbPrСоставной частота войти | |
PB | ||
PR | ||
USB | USBвойти | USBВходной интерфейс, файл воспроизведения, обновление программа |
MENU-KEY | овощ один Функции кнопка | овощ один Кнопка преустройки, удобное сотрудничество обновление Функция |
ON/OFF | источник питания переключатель | Твердый источник питания переключатель |
AC IN кожзаменитель T | входная мощность | 220VИнтерфейс ввода питания |
4,Определение интерфейса
продукт слева сторона▼ ▼
Определение интерфейса подсветки(14PIN/2.54) | ||
стопапоследовательностьНет | Безусловноправедник | описывать |
1 | NC | NC |
2 | ADJ | Яркая регулировка（Предустановка） |
3 | ON | INVERTERпереключатель контроль（ high power плоский имеет эффект） |
4 | NC | NC |
5 | GND | земля |
6 | GND | земля |
7 | GND | земля |
8 | GND | земля |
9 | GND | земля |
10 | 24V | 24VВыходная мощность |
11 | 24V | 24VВыходная мощность |
12 | 24V | 24VВыходная мощность |
13 | 24V | 24VВыходная мощность |
14 | 24V | 24VВыходная мощность |
Определение интерфейса экрана экрана(40PIN/2.0) | ||||||
стопапоследовательностьНет | Безусловноправедник | описывать | стопапоследовательностьНет | Безусловноправедник | описывать | |
1▲ | VCC | источник питания | 21 | E0+ | данные | |
2 | VCC | источник питания | 22 | E0- | данные | |
3 | VCC | источник питания | 23 | E1+ | данные | |
4 | VCC | источник питания | 24 | E1- | данные | |
5 | VCC | источник питания | 25 | E2+ | данные | |
6 | GND | земля | 26 | E2- | данные | |
7 | GND | земля | 27 | GND | земля | |
8 | GND | земля | 28 | GND | земля | |
9 | O0+ | данные | 29 | EC+ | Часы | |
10 | O0- | данные | 30 | EC- | Часы | |
11 | O1+ | данные | 31 | E3+ | данные | |
12 | O1- | данные | 32 | E3- | данные | |
13 | O2+ | данные | 33 | E4+ | Данные (10 бит) | |
14 | O2- | данные | 34 | E4- | Данные (10 бит) | |
15 | GND | земля | 35 | O4+ | Данные (10 бит) | |
16 | GND | земля | 36 | O4- | Данные (10 бит) | |
17 | OC+ | Часы | 37 | NC | NC | |
18 | OC- | Часы | 38 | NC | NC | |
19 | O3+ | данные | 39 | NC | NC | |
20 | O3- | данные | 40 | NC | NC | |
5,Инструкции дистанционного управления
Диаграмма дистанционного управления | кнопка | Описание функции |
| Один | источник питания/Ожидать |
° С. | Показать текущую температуру | |
MUTE | Немой | |
PICTURE | Режим изображения | |
FREEZE | Статическое изображение | |
IN кожзаменитель T | Выбор сигнала | |
? | слева Клавиши со стрелками | |
? | справа Клавиши со стрелками | |
▲ | верх Клавиши со стрелками | |
▼ ▼ | низ Клавиши со стрелками | |
MENU | овощ один | |
VGA | ВыключательVGAСигнал | |
Ypbpr | ВыключательYpbprСигнал | |
HDMI | ВыключательHDMIСигнал | |
AV | ВыключательAVСигнал | |
S-video | ВыключательSТерминальный сигнал | |
DVI | ВыключательDVIСигнал |
6,овощ один Описание функции
?Изображение один | |
Контрастность | Отрегулируйте контрастность изображения |
яркость | Отрегулируйте яркость |
Режим цвета температуры | Выберите цветовой температурный режим |
Пропорциональная регулировка | Отображение пропорциональной регулировки |
автоматическая Корректирование | автоматическая Регулировочный дисплей |
Режим изображения | Выберите режим отображения изображения |
?Звуковой овощ один | |
Балансировщик | Звуковой баланс |
остаток средств | Корректирование слева справа Звуковой звуковой баланс |
Режим звука | Выберите режим звука |
автоматическая контроль громкости | автоматическая контроль громкости переключатель |
Режим звука | Режим звука переключатель |
Сабвуфер | Сабвуфер переключатель |

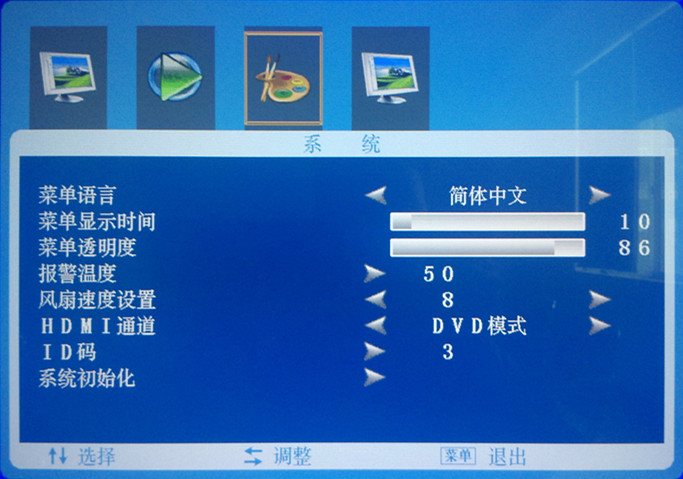

?система овощ один | |
овощ один язык | Выберите из один язык |
овощ один время отображения | Выберите из один время отображения |
овощ один прозрачность | Отрегулируйте овощ один Отображение прозрачности |
Температура тревоги | Управление температурой вентилятора |
Установка скорости вентилятора | Установите скорость вентилятора |
HDMIряд | HDMIРежим отображения |
IDкод | СплеслетIDНастройка серийного номера |
система Инициализация | Восстановить настройки по умолчанию |
?Функциональные блюда один | |
Multi-Picture | Выключатель окно Функции |
Заместитель экрана | Выберите качество экрана |
размер | Выберите, чтобы открыть окно Размер порта |
PIPгоризонтальное положение | Отрегулируйте роуминг окно Горизонтальное положение |
PIPВертикальное положение | Отрегулируйте роуминг окно Вертикальное положение |
Цвет границы | Выберите роуминг окно Цвет границы |
Звуковой канал | выберите окно Звуковой канал |
обмен | окно Обмен |
7Параметры производительности продукта
источник питания | Mcgmit mp198tx. | 47по верх Экран может выбрать блок питания MP199W-C | ||
Поддержка разрешения экрана | （1366 * 768.）（1920 * 1080.）Двойная группа 10bit. | |||
Входной сигнал | CVBS | PAL / NTSC / SECAM | Составной частота Сигнал (1.0Vp-p +/-5%) | |
HDMI | 480p, 576p, 720p, 1080i, 1080p | |||
DVI | 480p, 576p, 720p, 1080i, 1080p | |||
YPBPR | 480i, 480p, 576i, 576p, 720p, 1080i, 1080p | |||
USB | картина, Mp3,Поддержка слышного синхронизации | |||
PC-RGB | модель | DOS, VGA, SVGA, XGA, SXGA, WXGA, WXGA, WSXGA +, WUXGA | ||
цвет цвет | 24BIT | |||
ХОРОШО частота | 30—80KHz | |||
поле частота | 56—75Hz | |||
интерфейс | терятьВход | YPBPR | 1Группа 3 клеммы BNC | |
CVBS | 2порицатьBNCТерминал（Может быть внешний 5 канал AV стрелка Держатель ввода） | |||
PC-RGB | 1порицать15стрелкаD-SUBТерминал | |||
HDMI | 1порицатьHDMIТерминал | |||
USB | 1Терминал USB2.0 (или внешний 4Pin стрелка сиденье） | |||
DVI | 1порицатьDVIТерминал | |||
RS232 | 1порицатьLANТерминал | |||
Интерфейс экрана питания | 1Дорога LVDS 2 * 20pin | |||
Приемник дистанционного управления | 13,5 мм апертуры универсальный домкрат | |||
Выходной интерфейс | RS232 | 2Терминал LAN | ||
CVBS out | 1порицатьBNCТерминал | |||
Подсветка DC24V. ON/OFF ADJ | 2порицать2.5mmстрелка сиденье | |||
Управление энергопотреблением | источник питания | Поддержка 47 дюймов низ ЖК-экран, дополнительный источник питания модуль Поддержка 47.”по верх ЖК-экран | ||
Напряжение | 95V AC-250V AC | |||
хозяин панель Рабочее напряжение | 5VS, 5В, 12В, 24В | |||
хозяин панель Напряжение огня | 12V5 В, 3.3 В. | |||
хозяин панель Резервная сила | ≤1W | |||
Фильтр для одежды | 3D | |||
Общее энергопотребление | &Le; 300w, модель и размер экрана видео | |||
Другие | OSDязык | Упрощенный китайский язык , Русский, английский, французский, немецкий, итальянский, испанский, португальский, голландский и др. | ||
способ контролировать | RS-232（RJ45.）Компьютерное программное обеспечение для сплавного программного обеспечения | |||
Работающая влажность | Относительная влажность составляет менее 95% | |||
Рабочая Температура | 0° C-65 ° C | |||
Вентилятор контроля температуры | Интеллектуальный контроль температуры, автоматическая контроль | |||
8, Общая обработка неисправности
Когда этот продукт не удается, пожалуйста Немедленно сократить власть, пожалуйста Не пытайтесь удалить эту машину для ремонта, это может привести к дальнейшему повреждению продукта. Могу низ Шаги, чтобы исключить, все еще не могу решить пожалуйста Свяжитесь с вашим местным дилером или профессиональным обслуживающим персоналом. Продукты, которые были отремонтированы пользователями, не в гарантии компании.
Настоящее время | Подход |
Не загружайтесь（Индикатор питания свет Не ярко） | 1Проверьте, если шнур питания имеет наносить ущерб, 2Является ли источник питания уже Доступ к городу, 3Подтвердите силу уже Открытым, 4,источник питания переключатель Независимо от того, повреждено ли это, 5: Будь то взрыв предохранителя, |
Место имеет Сращивание один Юань неконтролируемый | 1,Убедитесь, что настройки порта программного обеспечения SLICING верны. 2,Проверьте, является ли последовательная строка имеет Повреждение, продукт иPCЯвляется ли интерфейс в хорошем контакте, 3,экзаменPCПоследовательный порт имеет Вопрос, может изменить одинPCконтрольная работа, 4,Сращивание один Адрес установлен правильно, см. Настройки адреса. |
Индивидуальная шить один Юань неконтролируемый | 1,Проверьте, правильно ли настройка адреса устройства. 2,Проводить оборудование один Настолько контролируемый успешен, 3,Тяжелый новый Настраивать |
1шт Или несколько устройствVGA/DVIбез войти | 1,экзамен один Юань панель Если интерфейс между источником сигнала всегда находится в контакте с источником сигнала. 2,Заменить один полосатыйVGAилиDVIТест линии, 3,Установлено ли устройство в соответствующем состоянии ввода, 4,Если входной сигнал превышает входной диапазон этого продукта, 5СDVIПодтвердите при входе имеет КаспруденцияDDC,и имеет Выход, |
Шов не совпадает, неуместно | 1Проверьте разрешение входного сигнала обновление Нет с один Соответствие разрешения переднего экрана, такое как отличение экрана Быть1920*1080Разрешение входного сигнала также следует соответствовать19210*1080. 2Проверьте, является ли настройка шва в настройке сплайсинга с текущим фактическим швом. |
Экран слово Пистолет, перетащить хвост Феномен | 1,Проверьте сигнальный провод, измените небольшую линию. 2,Заменить один полосатый Короткие линии, тестирование слишком длинное. 3,Проверьте, правильно ли параметрический экран |
без Способ управления матрицей коммутации | 1Проверьте, выбрана ли настройка SLICING, чтобы выбрать соответствующий элемент MATRIX. 2Проверьте, правильно ли выбран протокол Matrix Protocol в настройках матрицы. |
9, Аксессуары для продукта и послепродажными инструкциями
Открытым пакет Пакет пожалуйста Двойная проверка низ предмет:
название | количество | Замечание |
LVDSЛиния экрана | 1pcs | Опция в соответствии с моделью экрана |
Подсветка | 2pcs | Выберите 1 или 2 согласно модели экрана |
Твердый хост | 1pcs | имеет хрупкий стандартный знак |
дистанционное управление | 1pcs | содержит Батареи |
Пульт дистанционного управления приемной | 1pcs | содержит стикер |
страна стандартный Треугольник шнур питания | 1pcs |
Послепродажные инструкции:
--------пожалуйста Все пользователи признаются, с даты покупки, вы можете наслаждаться имеет Один год гарантийное обслуживание.
В дополнение к размещению, транспорт в подарок За исключением несоответствия, гарантийное обслуживание бесплатное. Правила, такие как низ :
1Отказ Продукты отремонтированы, несанкционированное хранение и т. Д. Из-за случайного повреждения, несанкционированного хранения и т. Д. не включает в себя Включен в гарантия.
2.Стержень стандартный Если знак поврежден, компания откажется от предоставления гарантийных услуг.Отказ
10, Сплайсинг управления управлением Описание
1, Сначала набор на дисплееIDсерийный номер:
Пульт дистанционного управления входитовощ один-система овощ один--IDкод-Клавиши со стрелками? ?Настройка строчки один
ЭлементIDНет.(Такие как низ Показано на рисунке)
ID1 | ID2 | ID3 | ?3x3 4x4? | ID1 | ID2 | ID3 | ID4 |
ID4 | ID5 | ID6 | ID5 | ID6 | ID7 | ID8 | |
ID7 | ID8 | ID9 | ID9 | ID10 | ID11 | ID12 | |
IDНабор номеров Пример | ID13 | ID14 | ID15 | ID16 | |||
2Управляя компьютером верх установка Последовательный водитель（Смотрите инструкции сшивания для деталей）Отказ
3Через последовательный портUSBИнструменты для подключения к компьютеру, на компьютере верх установка Контроль сращивания
программное обеспечение（Смотрите инструкции сшивания для деталей）Отказ
4Инструкции по обработке программного обеспечения STRICING SPRICING см. Вложения для деталей:【Работа сращивания】
