Автомобильный солнечный контроллер 12 В 10 А 24 В для зарядки и разрядки для защиты производства солнечной энергии система Дорога свет Контроль времени

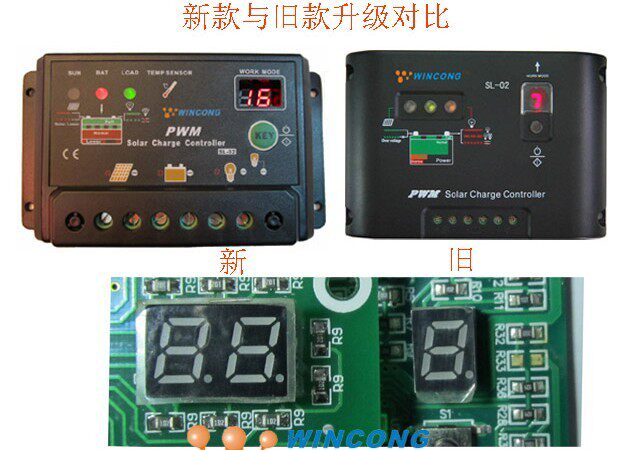

Трубка никси увеличена с исходной одной до двух цифр слово , Оригинальный старый стиль Параметр 4 отображается как 4, параметр 14 отображается как 4. Значит, а параметр 15 отображается как 5. Значит, часто легко запутаться. свет Когда он не яркий или не должен быть ярким свет Все еще яркий, новая коллекция обновление Это 2-значный цифровой индикатор трубки, настройка 4 отображает 4, настройка 14 отображает 14. Сколько бы вы ни установили, нелегко ошибиться, и это более научно и разумно.

& amp; nbsp; & amp; nbsp; & amp; nbsp; Отзывы пользователей старые стиль Клемма для проводки относительно небольшая, и ее нужно прикрутить небольшой отверткой. Если она прочная, то ее легко скрутить и соскользнуть. Если она маленькая, она не будет затягиваться, и толстый провод не будет застревать. Расстояние между двумя терминалами также относительно невелико, поэтому его можно легко сократить, что сильно влияет на качество проекта. новая коллекция В усовершенствовании специально используются толстые медные клеммы. См. Сравнение изображений. Максимум может быть 6 квадратных проводов, расстояние около 10 мм, и их нелегко замкнуть накоротко. Большие винты клемм удобнее затягивать, уменьшают контактное сопротивление. , уменьшают тепловыделение и выдерживают больший ток перегрузки. Стоимость этого терминала - оригинал старого стиль Много раз.

& amp; nbsp; Мы придаем большое значение предложениям и отзывам пользователей, поэтому имеет Целью улучшения является повышение качества продукции, повышение стабильности и надежности. По этой причине увеличенные затраты на это усовершенствование будут покрыты самими производителями и не будут переданы пользователям. верх , цена Остается неизменным, возвращая большинству пользователей







Технология контроля устойчивости(wincong)SL-02AТип микрокомпьютерный солнечный фотоэлектрический контроллер

руководство пользователя

 Ver1.1

■ Технология контроля устойчивости(wincong)Солнечный контроллерОбласти применения:

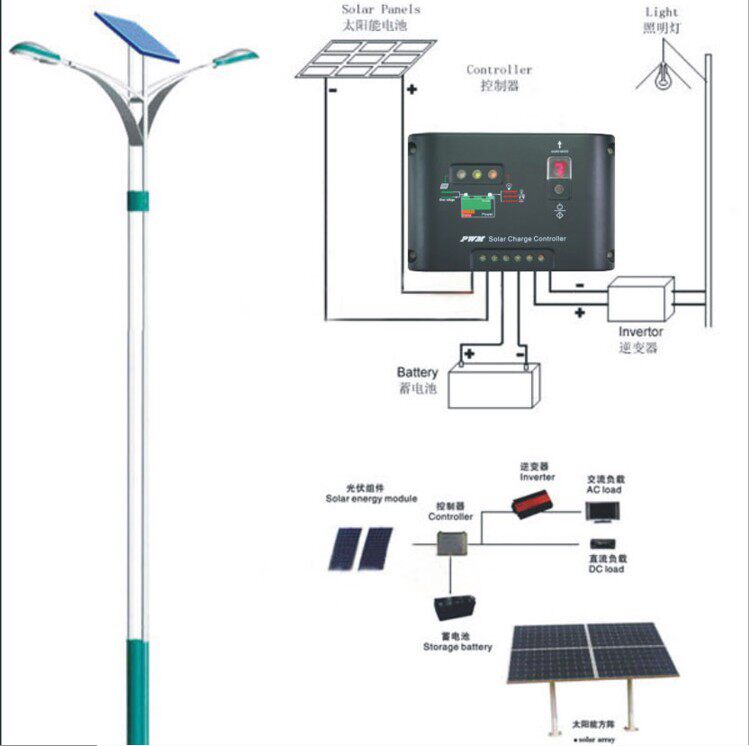

Солнечная электростанция, солнечная дорога свет , Умный дом, солнечный двор свет , Солнечное зарядное устройство, солнечная вентиляция система , Солнечная свет Коробки, солнечные рекламные щиты, предупреждения о дорожном движении на солнечной энергии свет В ожидании солнечной энергии система& amp; hellip ;.



■Технология контроля устойчивости(wincong)Солнечный контроллерГлавная особенность:

• использовать для чип с участием для Программное обеспечение, основанное на экспертном контроле система Достигнута интеллектуальная оптимизацияSOCконтроль.
• Температурная компенсация использует датчик с микропроцессорной коррекцией, а точность управления больше высокая , Больше в соответствии с температурной кривой батареи.
• С участием имеет Перезаряд, переразряд, электронное короткое замыкание, защита от перегрузки, уникальная защита от обратного подключения и т. Д. полностью автоматическая Контроль с помощью верх Защита не повреждает никакие детали и не сжигает страховку;
• ТандемPWMОсновная цепь зарядки снижает потери напряжения в цепи зарядки почти вдвое по сравнению с схемой зарядки с использованием диодов., Эффективность зарядки меньшеPWMвысокая3%-6%, Увеличьте время питания; ускоренная зарядка для восстановления чрезмерной разрядки, нормальная прямая зарядка, плавающая зарядка автоматическая Метод контроля система Более длительным сроком службы;Не допускайте прохождения аккумулятора через аккумулятор панель Также используется обратный разрядmosТрубка питания снижает потери при зарядке.

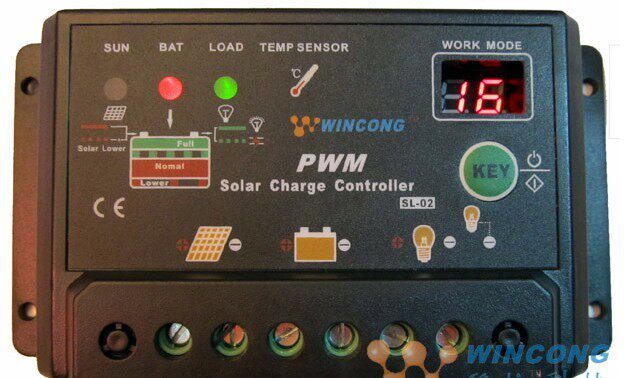

• Технология контроля устойчивости(wincong)новая коллекция КонтроллерДвухпозиционныйLEDНастройка дисплея цифровой трубки, настройка времени такая же, как и у дисплея цифровой трубки цена за пару Приложение, дисплей более интуитивно понятен, и в то же время операция с одной клавишей может завершить все имеет Настраивать.
• использоватьSMTПроцесс производства патчей, высококачественный Защита окружающей средыPCB, Промышленный сорт чип , Передовые технологии, гарантия качества; может быть в холоде, высокая Теплая и влажная среда низ пройди удачно.
• Технология контроля устойчивости(wincong)новая коллекция КонтроллерИспользуйте передовые технологии питания, чтобы значительно улучшить высокая один Битовая область имеет Эффективная мощность и более компактная конструкция.
• Защита от перезарядки батареи использует метод разомкнутой цепи, имеет Эффективная защита солнечных батарей панель （ имеет В некоторых продуктах используются батареи с коротким замыканием панель Способ разряда энергии, чтобы можно было легко повредить аккумулятор панель ）.

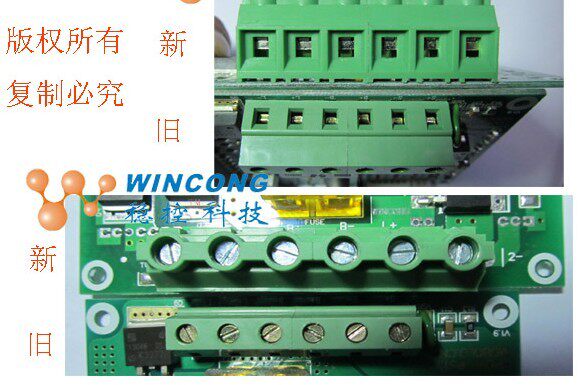

• Технология контроля устойчивости(wincong)новая коллекция Контроллер использует клеммы подключения большого диаметра и большого интервала в соответствии с отзывами пользователей. установка максимум6mm2Проволока, расстояние между проводами9.5mm, Повысьте изоляционные характеристики и установка Надежность, не скользит, прочный.
• автоматическая Различные параметры, установленные пользователем, запоминаются, и данные не будут потеряны даже после неожиданного отключения электроэнергии или разрядки батареи.
• Технология контроля устойчивости(wincong)использовать для чип Сотрудничать с программированием для полной перегрузки нагрузки, короткого замыкания и электронной защиты от реверса автоматическая Функция защиты после устранения неполадок автоматическая Возобновить работу без повреждения каких-либо деталей и страховки от возгорания. Кроме того, с внутренним предохранителем для двойной страховки. система , Снизить пожарную и другую безопасность полностью Произошла авария. предохранитель только В качестве максимальной защиты при повреждении внутренней цепи контроллера.（рынок имеет Некоторые продукты готовы полностью Положитесь на предохранитель, немного имеет Если вы случайно сожгли страховку или сожгли лампу, вам придется вернуться на завод для ремонта.）





■система Описание:

Технология контроля устойчивости(wincong)Контроллер солнечной энергии предназначен для питания постоянного тока от солнечной батареи. система , Солнечная цепь постоянного тока свет система Дизайн и использование для компьютер чип Интеллектуальный контроллер. Одно касание переключатель , Завершить все имеет Работа и настройки. С участием имеет Короткое замыкание, перегрузка, уникальная защита от обратного хода, полная и чрезмерная разрядка автоматическая Выключение, восстановление и т. Д. полностью Меры функциональной защиты, подробные инструкции по зарядке, состояние батареи, индикация нагрузки и различных неисправностей. Контроллер через компьютер чип Измерение напряжения на клеммах аккумулятора, тока разряда, температуры окружающей среды и других параметров, связанных с емкостью аккумулятора, технологией контроля устойчивости(wincong)от для Расчет модели управления для реализации коррекции скорости разряда и температурной компенсации в соответствии с характеристиками батареи высокая эффект, высокая Контроль точности и принят высокая эффектPWMРежим зарядки аккумулятора гарантирует, что аккумулятор работает в наилучшем состоянии и значительно продлевает срок службы аккумулятора. С участием имеет Доступны различные рабочие режимы и режимы вывода для удовлетворения различных потребностей пользователей.



■установка И используйте:

• Крепление контроллера должно быть прочным, установка Отверстие показано на рисунке:

Габаритные размеры:133 X 70(mm)установка Размер отверстия:126 X 50(mm)

• Подготовка провода: рекомендуется использовать многожильные изолированные провода с медными сердечниками. Сначала определите длину провода и убедитесь, что установка Ситуация с местоположением низ Чтобы свести к минимуму с подтяжкой Длина для уменьшения электрических потерь. Согласно не более4A/mm2Выберите площадь поперечного сечения медного провода для плотности тока и установите контроллер на сторона Снял5mmИзоляция.

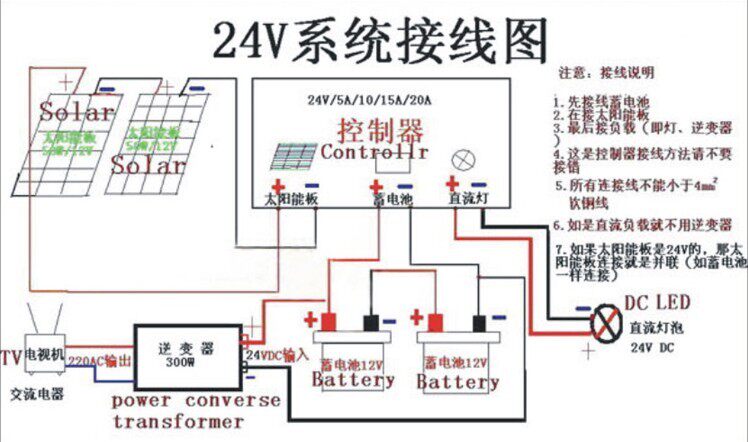

• Сначала подключите контроллер верх Клемма подключения аккумулятора, а затем подключите другой конец к аккумулятору верх ,Примечание+, & Amp; mdash; В крайнем случае, не отменяйте это. Если подключение правильное,BATинструкции свет(2)Должно быть ярко, можно нажать кнопка Приходите и проверяйте. В противном случае нужно проверить правильность подключения.
• Подключите провод фотоэлемента, сначала подключите к контроллеру верх Соединительный терминал фотоэлектрического элемента, а затем подключите другой конец к фотоэлектрическому элементу верх ,Примечание+, & Amp; mdash; крайне, не меняйте его, если имеет Солнечный свет,sunСветовой индикатор батареи свет Должно быть ярко. В противном случае проверьте пару подключениянет.

5,Подключение нагрузки, подключите нагрузку с подтяжкой Контроллер доступа верх Выходной терминал нагрузки, обратите внимание на+, & Amp; mdash; Крайне не перепутайте подключение, чтобы не пережечь электрические приборы.

6,Технология контроля устойчивости(wincong)Напомню вамПримечание: солнечный контроллер следует подвешивать вертикально. установка , Установлен под дождем и снегом не везде будет осыпаться фотоэлемент панель И загрузить свет Электропроводка контроллера низ Фанг Гоченг”U”слово Форма дуги хорошо закреплена, чтобы дождевая вода не попадала прямо в контроллер по проводам. Винты каждой клеммы должны быть затянуты, чтобы избежать ослабления концов проводов или плохого контакта.

Предупреждение: при множественных ошибках установка Случись в то же время, имеет Это может сжечь контроллер. Будьте осторожны, не используйте другие источники питания. поколение Солнечная батарея панель Доступ система Проверить иначе имеет Это может сжечь контроллер, хотя в машине имеет Меры защиты самые разные, но это не панацея, как бы ни была хороша защита не имеет Следуй за Энн полностью Важно отрегулировать правильное использование контроллера.

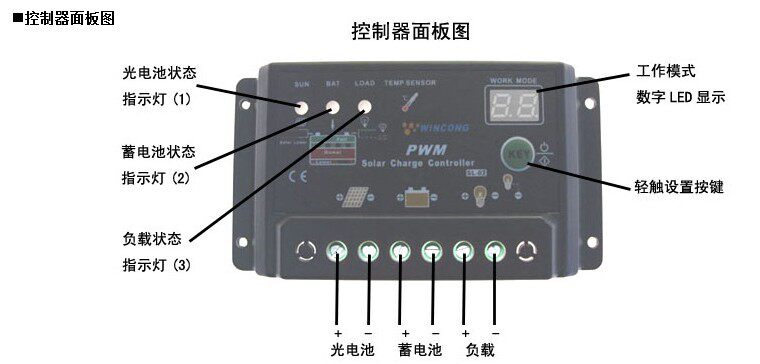

Индикация зарядки и избыточного давления:когда система Связь нормальная, и имеет Солнечный свет попадает на фотоэлектрический элемент панель Индикатор зарядки свет (1) - это зеленый Постоянно яркий, указывающий система Цепь зарядки в норме; когда индикатор зарядки свет (1) Появляются зеленый Быстро мигает, значит система Перенапряжение, см. Содержание по устранению неполадок; в процессе зарядки используется метод ШИМ, если происходит действие чрезмерной разрядки, зарядка должна сначала достичь повышенного зарядного напряжения и удерживать его в течение 10 минут, затем снизить до напряжения прямой зарядки и удерживать его в течение 10 минут, чтобы активировать аккумулятор, избежать сульфидирования и кристаллизации и, наконец, уменьшить

Для плавающего напряжения и поддерживайте плавающее напряжение. в случае не имеет Произошла чрезмерная разрядка и не будет имеет Улучшите метод зарядки, чтобы аккумулятор не терял воду. Вот эти автоматическая Процесс управления позволит аккумулятору достичь наилучшего эффекта зарядки и обеспечить или продлить срок его службы.

Индикация состояния батареи:Когда напряжение батареи находится в нормальном диапазоне, индикатор состояния свет (2) - это зеленый Всегда включен; индикатор состояния после полного свет для зеленый Медленное мигание; индикатор состояния при понижении напряжения аккумулятора до минимального. свет Стать оранжевым желтый ; Когда напряжение аккумулятора продолжает падать до напряжения чрезмерной разрядки, индикатор состояния свет (2) становится красный , Контроллер будет автоматическая Выключите выход, чтобы напомнить пользователям о необходимости вовремя пополнить запас энергии. Когда напряжение аккумулятора вернется в нормальный рабочий диапазон, автоматическая Включение действия открытия выхода, индикация состояния свет (2) становится зеленый ；

Индикация нагрузки:Когда нагрузка включена, индикатор нагрузки свет (3) Всегда включен. Если ток нагрузки превышает в 1,25 раза номинальный ток контроллера в течение 60 секунд или когда ток нагрузки превышает в 1,5 раза номинальный ток контроллера в течение 5 секунд, это указывает свет (3) - это красный Медленное мигание означает перегрузку, и контроллер отключит выход. При загрузке или загрузке сторона При возникновении короткого замыкания контроллер немедленно отключит выход, указывая свет (3) Быстро мигает. появляться верх При описании явления пользователь должен внимательно проверить подключение нагрузки и отключить имеет После неудачной загрузки нажмите один раз кнопка , Возобновите нормальную работу через 30 секунд или дождитесь следующего дня для нормальной работы.

■ Таблица настройки рабочего режима:



Описание режима вывода:

Контроль чистого света（Световой контроль включен+Управление освещением выключено）:Когда наступает ночь и солнце слабеет, интенсивность света падает до начальной точки.Контроллер включает нагрузку с задержкой в ​​десятки секунд для оценки и подтверждения, и нагрузка начинает работать. В противном случае это рассвет имеет Когда солнце находится на солнце, интенсивность света повышается до начальной точки, контроллер отключает нагрузку после задержки в десятки секунд для оценки и подтверждения, и нагрузка перестает работать.

Световой контроль включен+Метод отсрочки:Процесс открытия такой же, как и управление чистым светом, разница заключается в закрытии, когда нагрузка работает с установленным временем задержки, она будет закрыта. См. Таблицу значений настройки времени.

вручную Режим управления:Этот режим низ Со стороны пользователя вручную Включите или выключите нагрузку, метод работы - кратковременное нажатие【KEY】 кнопка Затем нагрузку можно включать или выключать.Этот шаблон также применим к24Ситуация с почасовой оплатой.（Примечание: недостаточный заряд аккумулятора или сбой нагрузки низ Включится и выйдет из строя, при восстановлении напряжения или устранении неисправности он будет автоматическая Восстановить вывод）.

Режим отладки:Используется для система Используется при отладке, он такой же, как и в режиме управления чистым светом, только Он отменяет задержку в десятки секунд при оценке управляющего выхода светового сигнала, имеет Световой сигнал сразу отключает выход нагрузки, без Световой сигнал сразу включает выход нагрузки, что удобно для заводской отладки или установка Для отладки персонала нет необходимости ждать десятки секунд времени на оценку. высокая Эффективность работы.（Примечание: после отладки обязательно переключитесь обратно в другие нормальные рабочие режимы, в противном случае система Легко нарушаться светом и вызывать нестабильность частота Вентилятор открыт）

■Общие явления отказа и решения:

Появляется низ Колонка феномен, пожалуйста в соответствии с низ Метод проверки:







■Технология относится стандартный
