Ethernet LAN Тип сети Температура и влажность в подарок Мониторинг температуры и мониторинга влажности записи сигнализации система

Хост четыреххточных температуры（ содержит Четыре датчики температуры）: 1800 юаней;

Четырехточечная температура и влажность（ содержит 4 датчики температуры и влажности）: 2200 юаней.

Ethernet LAN Тип сети Температура и влажность в подарок Мониторинг температуры и мониторинга влажности записи сигнализации система

  Руководство пользователя

1. Введение в оборудование

Название модели    1W340F

Поле приложения     Температура промышленной среды и влажность в реальном времени мониторинг в реальном времени

Функции

1. Устройство поставляется с функцией отображения, а данные температуры и влажности и информация об устройстве могут отображаться в режиме реального времени.

2. Программное обеспечение LAN PC-бокового компьютера читает данные о температуре окружающей среды и влажности в режиме реального времени и хранит файлы данных о температуре и влажности.

3. Программное обеспечение поддерживает Windows система

4. Оборудование стандартный Квази-POE источник питания, совместимый 802.3af стандартный разрешать

Электрические параметры

Рабочее напряжение: DC 5V

2. Рабочий ток:<230ma

3. Устройство питания:<1.15W

Заводские настройки&nbsp;&nbsp;&nbsp;

1.IP Адрес: 192.168.1.188（Пользователи могут изменить）

2. Маска подсети: 255.255.255.0（Пользователи могут изменить）

3. gateway : 192.168.1.1（Пользователи могут изменить）

4. Тип подключения: TCP（По умолчанию вы не можете изменить）

（Оборудование поддерживает вторичное развитие, пожалуйста, обратитесь к деталям продаж персонала）

Внешний вид устройства

&nbsp;

2, используйте оборудование

Вставьте зонд в разъем PORT DESPES, сетевое кабельное соединение для поддержки стандартный Переключатель на функцию POE, устройство может работать должным образом; если пользователь не использует переключатель, который поддерживает функцию POE, подключите сетевой кабель, пожалуйста использовать стандартный Точный android Кабель данных и источник питания DC5V оснащены источником питания（Обратите внимание, не забудьте снова вставить зонд верх Электричество）Отказ

&nbsp;

2.1 Прямое соединение

Устройство обычно называют устройством, непосредственно подключенным к устройству, и компьютер обычно называется сетевым кабелем. установка После программного обеспечения вы можете легко получить доступ к устройству, упростить проводку устройства и использовать один Отказ

Меры предосторожности:

2.1.1 Настройки пользователя компьютерной сети

Устройство заводские настройки по умолчаниюIP（192.168.1.188）Маска подсети（255.255.255.0）и gateway （192.168.1.1）User Computer Network Connection необходимо получить доступ к устройству в том же сегменте сети, шаги установки, такие как низ :

шаг первый:&Ldquo; верх Сосед&rdquo;->&Ldquo; просматривать локальное соединение&rdquo;->&ldquo; локальное соединение&Rdquo; стандартный справа ударять&ldquo; локальное соединение&rdquo;->&Ldquo;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;секс&rdquo;

Шаг 2:&Ldquo; это соединение используется низ Проект колонки&rdquo;->&ldquo;Internetпротокол（TCP/IP)&rdquo;->&Ldquo; атрибут&rdquo;

Шаг 3: Выбрать&Ldquo; использование низ ЛицоIPадрес&Rdquo; gateway СIPАдрес установлен на192.168.1.xxx,оборудованиеipИ пользовательский компьютерipПосле последних адресов данных（xxx）Не может быть одинаковым（УведомлениеxxxНе установите это0или255）После настройки щелкните&Ldquo; Определено&Rdquo; Сохранить настройки пользователя.

&nbsp;&nbsp;

2.2 Форма сетевого подключения

Из-за оборудования и обычный Пользовательский компьютер только имеет Сетевой порт, если пользователь хочет получить доступ к нескольким устройствам или использовать несколько компьютеров для доступа комплект Или несколько наборов оборудования, пользователи должны построить сеть, пользователь только Выбирать обычный Переключиться, чтобы сформировать простой один Network, обратите внимание, что количество выбранных коммутаторов должно быть больше, чем количество наборов оборудования, и отображается сетевое соединение. низ

&nbsp;

Меры предосторожности

Если компьютер и устройство пользователя не находятся в одном сегменте сети, пользователю необходимо изменять устройство.ip, Маска подсети, gateway Адаптироваться к пользователю имеет Сеть, установить форму пожалуйста Настройки программного обеспечения для справки устройства

2.3 Восстановление заводских настроек

Если пользователь забывает параметры настройки устройства или ошибки настройки без Закон, пользователь удерживает устройство панельRESETКнопка3~5Во-вторых, оборудование восстановит заводские настройки, оборудование тяжело новый верх Электрические пользователи могут использовать устройство нормально

3, Дисплей устройства

Оборудование имеет цифровую трубку, которая может отображать данные о температуре и влажности и информацию об устройстве в режиме реального времени.

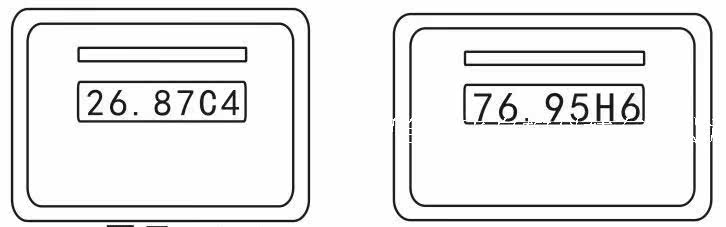

3.1 Дисплей данных температуры и влажности

aa.bbCxилиaa.bbHx

Aa.bbОтображение в настоящее время собранных данных температуры и влажности,xКоличество порта устройства,CПредставляет текущий дисплейxТемпературные данные порта;HПредставляет текущий дисплейxДанные влажности для порта

&nbsp;

3.2 Информационный дисплей оборудования

После температуры и влажности каждого порта устройство цифровой трубкиipИ информация о работе напряжения, такая как-192.168.1.188-3.1U.-Из-за оборудования только имеет6только Цифровая трубка, информация об устройстве использует режим отображения прокрутки, а устройство продолжает читать зонды, поэтому явление цифровых точек управления Flash и Pause, пожалуйста Пользователь знает.

&nbsp;

3.3 Сообщение об ошибке

Если порт устройства не доступа к зонду или зонду является свободным повреждением, устройство верх После электричества, цифровой дисплей трубкиS-NONEИнформация, пожалуйста Проверьте, вставлено ли устройство в датчик и вставку зонда; отсоедините зонд устройства в работе оборудования, цифровая трубка подсказывает соответствующую ошибку данных с чтением порта, цифровую трубуERRИнформация, пожалуйста Пользователь проверяет зонд, если необходимо пожалуйста Тяжелое оборудование новый верх Электричество&nbsp;

&nbsp;

4, обнаружение данных

Различные типы зондов доступа, разрешение и точность сбора данных имеет Разница, точность сбора данных пожалуйста Ссылаться низ Информация о таблице

&nbsp;

5.2 Использование программного обеспечения

5.2.1&nbsp;Поиск зонд

Открыть программное обеспечение появится низ окно Порт, заполнение оборудованияIPАдрес, конецIPАдрес, окончательное поисковое устройство. Программное обеспечение будет искать с начала до концаIPОфис адреса имеет1W340оборудование.

&nbsp;

5.2.2Отображение температуры реализации

Щелчок&Ldquo; данные в реальном времени&Rdquo;, выберите устройство, которое вы хотите просмотретьIPАдрес, оно появится как показано:

&nbsp;

5.2.3 Японский

&nbsp;

Щелчок&Ldquo; log&rdquo;Выберите устройство, которое вы хотите просмотретьIPадрес. Появится низ Журнал по умолчанию Сохранить каталог:&ldquo;Мой документPCsensorW340&nbsp;V3.4.1&nbsp;Data

&nbsp;

5.2.4изгиб

ЩелчокизгибВыберите устройство, которое вы хотите просмотретьIPадрес.

мышь стандартный слева ключ низ Коробка выбрана для увеличения кривой, верх Кривая восстановления коробки. Нажмите на мышь стандартный справа Ключ не ставится,

Мышь стандартный Это может переместить кривую.

&nbsp;

&nbsp;6, программное обеспечение для мобильных телефонов

&nbsp;

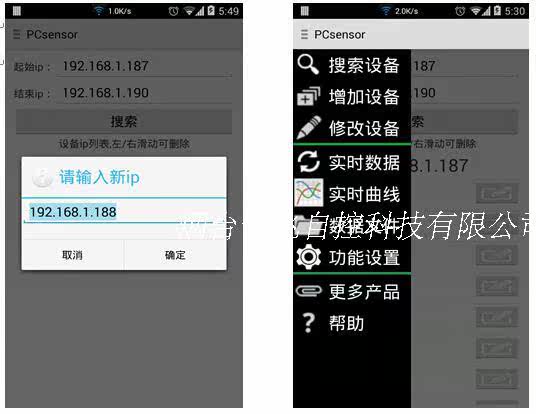

6.1 Поиск IP или добавьте IP-адрес напрямую.&nbsp;

&nbsp;

&nbsp;

6.2&NBSP; После обнаружения IP отобразите количество зондов устройств и интерфейс температуры.

&nbsp;
