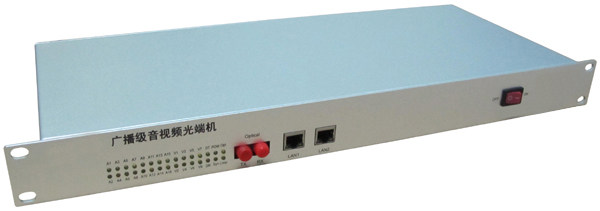

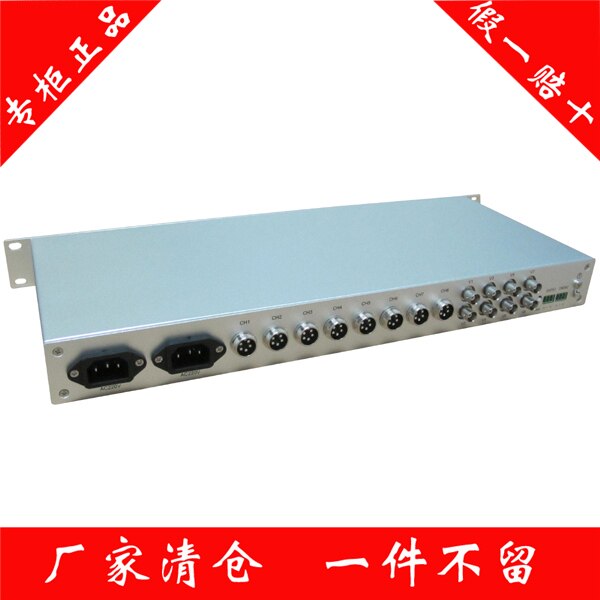

Видео широковещательного уровня частота Оптико-конец Vadage 8 дорожный голос частота Оптико-конец 1U стойка восемьсторонний аудио частота Оптический двигатель

Внедрение продукции:

XDN Series.Видео широковещательного уровня частота Оптический двигательсаморазвитый высокая Производительность небольшого оптического трансмиссионного оборудования, используя больше всего новый Крупномасштабная программируемая встроенная схема и полностью количество слово без Технология сжатия может быть реализована частота ,звук частота , Данные и переключатель 量等的传输。 Инструмент имеет Интеграция высокая , Стабильная производительность, низкое энергопотребление, прочная адаптация окружающей среды, простая структура один Особенности, отвечают различным потребностям функций устройств и внешних структур.

XDN Series.Видео широковещательного уровня частота Оптический двигательОба состоят из легких передатчиков и легких приемников.

Функции:

● Промышленно-классный дизайн, SMT-процесс

● 2.5GBit / S полностью количество слово Волоконно-оптическая платформа передачи, гибкая конфигурация с платформами с платформой

● Два способа предоставить настольный, централизованные стойки для карт

● самоидентификация независимых прав интеллектуальной собственности для Интегральная схема core Сердце

● один Передача волокна, необязательное двойное волокно

● PAL, NTSC, SECAM полностью Совместимость в системе, качество передачи уровня образования

● Поддержка переключатель Количество, звук частота Порты расширения

● мощность, ссылка, в зависимости от частота Динамическое указание

● открытие на месте свободной отладки

● страхование саморебекции

Применение случая:

◆ Интеллектуальный трафик система （ЭТО）

высокая Скоростная дорога частота мониторинг система

◆ станция тетраксии частота мониторинг система

◆ Мониторинг отрасли CCTV

◆ ТВ программа обменяется передача

высокая Защищать частота Встреча система

◆ безопасность система

технический параметр:

◆ Характеристики волокна

◇ Физический интерфейс: FC / PC, ST / PC

◇ длина волны передачи: 850nm/1310nm/1550nm

◇ Расстояние передачи: многорежим 0-2 км, один Мод: 0-25 км, 0-60 км, 0-120 км

◇ 发 излучаемая оптическая мощность: лучше - 6 дБ

◇ Получить чувствительность: лучше, чем -18db

◇ Оптический динамический диапазон: 12 дБ

◇ Оптика разрешена максимальная потеря цепи: 12 дБ

◇.Тип волокна: один Модель / мультимодовое волокно, один Волокно

◆ частота характерная черта

◇. частота Направление: вперед / двое

◇ Физический интерфейс: BNC

◇. частота Пропускная способность: 10 ~ 12 м

◇ выборка частота : 16 МГц

◇ код выборки: 10 ~ 12 бит

◇. частота Червь: PAL / NTSC / SECAM ◇

◇ Импеданс ввода / вывода: 75 Ом

◇ Напряжение ввода / выходного сигнала: 1VP-P

◇ Входное перегрузку напряжения: 1.5VP-P

◇ Вставьте усиление: 1±5%

◇ Дифференциальное усиление: 2,50%

◇ Дифференциальная фаза: 2.5°

◇ Коэффициент кредитного шума:>75 дБ (взвешенный)

◆ звук частота характерная черта

Звук частота Направление: вперед / двое

◇ Физический интерфейс:Карта фермы

◇ Импеданс ввода / вывода: 600&Омега; Баланс / дисбаланс

◇ Амплитуда ввода / вывода: -6 ~ + 3Db

Звук частота Пропускная способность: 10 Гц ~ 32 кхц

Звук частота Образец: 24бит / 48 кГц

◇ Соотношение шума сигнала:>90dB

◇ Общая гармоническая искажение: 0,1%

◆ Характеристики Ethernet

◇ Физический интерфейс: RJ45

◇ Интерфейс Ethernet: Соглашение IEEE 802.3 / 802.3U

◇ Скорость сети: 100Мбит / с

◇ 接 Скорость интерфейса: адаптивность 10/100 м

◆ Характеристики данных

◇ Ориентация данных: двусторонний

◇ Физический интерфейс: стандартный Квазииндустриальный обжимной терминал (Phoenix Terminal)

◇ Тип данных: RS-232/485

◇ Оценка волны: RS-232 DC ~ 115 кбит / с; RS-485 DC 115KBPS

◇ Скорость кода MROR: лучше, чем 10^-9

◆ Рабочая среда

◇ Температура работы: -30 ° C ~ + 75 ° C

◇ Температура хранения: -45 ° C ~ + 85 ° C

Влажный      Степень: 0 ~ 95% не конденсировано

◇ Входное напряжение: Exchange 220V, DC-48Vподдерживать двойной аккумулятор источник

◇.      Расход: 5,2 Вт один конец)
