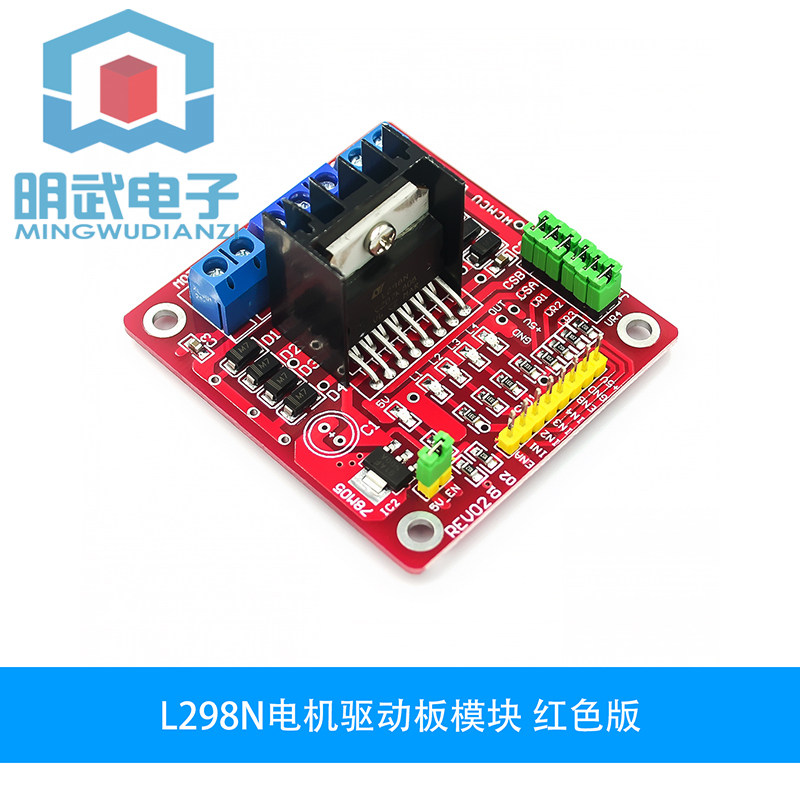

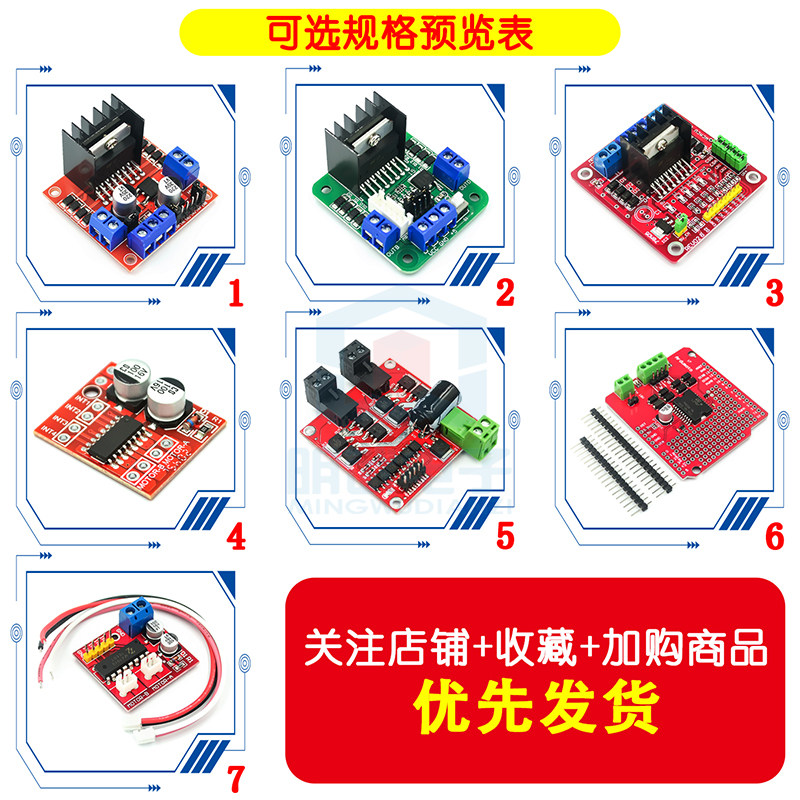

Моторный привод L298N панель модуль Шаговый двигатель постоянного тока, аксессуары для умных автомобилей, роботов

Советы:Сейчас на рынке верх появляться копия Наша компания модуль Изделие, L298 производства нашей компании чип да полностью новый оригинал чип , Пластырь алюминий Электролиз использует два 35V 220UF high power Давление высокая Емкость, емкость и копия из модуль Использование перевода новый 2 руки чип , 35V 100UF и 10V 100UF конденсаторы низкого напряжения и малой емкости. пожалуйста Все узнают при покупке. верх При обмане ставим схему панель полностью Гореть.



L298N_Моторный привод модуль _Процедураhttp://wenku.baidu.com/view/bb2431ed941ea76e58fa04f7.html



Меры предосторожности:

1. Когда ваше вождение напряжение（верх Фигура стандартный Признается, что вход 12 В, фактический допустимый диапазон входного сигнала составляет 7-12 В.）7В-12V, можно включить панель Загруженный источник питания логики 5 В при использовании панель После загрузки блока питания 5В, + 5В в интерфейсе
Для источника питания не требуется входного напряжения, но для внешнего использования можно использовать напряжение 5 В.（Это обычное приложение!）

2. Когда управляющее напряжение высокая При 12 В, меньше или равно 24 В（ чип В руководстве предполагается, что он может поддерживать напряжение до 35 В, но по опыту

Как правило, 298 консервативных приложений поддерживают максимальное напряжение до 24 В. уже Впечатления потрясающие!）Когда, например, для управления номинальным напряжением как

Мотор 18V.Сначала необходимо удалить панель Крышка-перемычка для разрешения выхода 5 В. Затем подключите 5 В к выходному порту 5 В.

Включение 5 В - это & ​​amp; nbsp;Уровень 5Вуправляющий сигнал, Когда этот сигнал вводится имеет Эффективное время ис приводом от двигателямодуль Когда источник питания в норме,с приводом от двигателямодуль Выходной ток. В противном случае, даже при нормальном питании, мотор верх а также без Текущий.
Напряжение подает питание на внутреннюю логическую схему L298N.（Это высокая Нетрадиционное применение привода давления!）

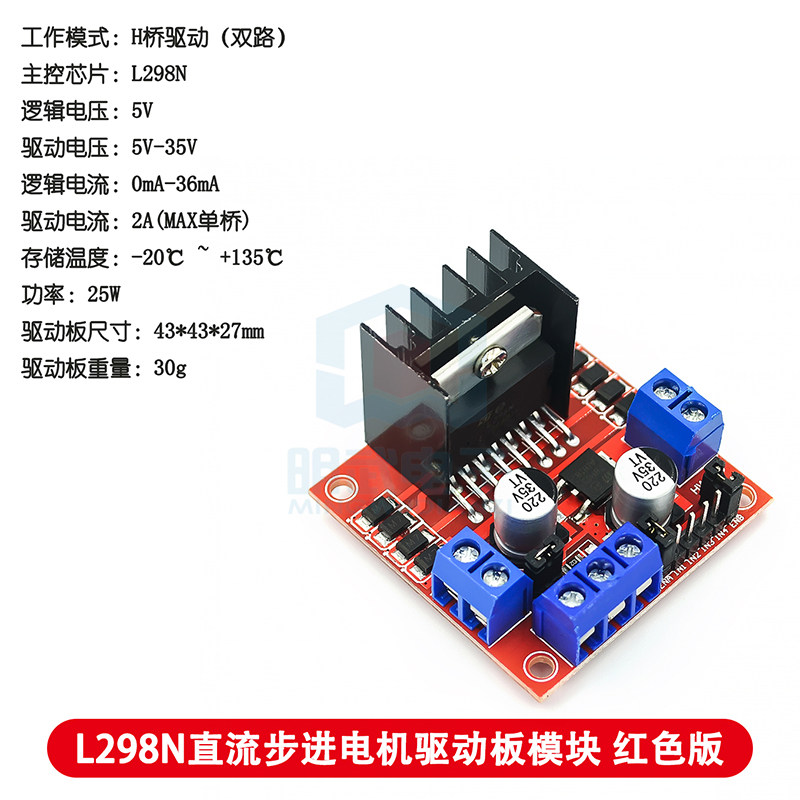

Параметры продукта:

1. Привод чип ： Двигатель постоянного тока с двойным Н-мостом L298N чип

2. Диапазон питания Vs приводной части терминала: + 5V ～ ＋ 35V & amp; nbsp ;; & amp; nbsp; при необходимости панель Если питание поступает изнутри, диапазон питания Vs: + 7V ～ + 35V

3. Пиковый ток Io ведущей части: 2А.

4. Диапазон питания Vss клеммы логической части: + 5V ～ ＋ 7V（может панель Внутренняя мощность + 5В）

5. Диапазон рабочего тока логической части: 0 ～ 36 мА.

6. Диапазон входного напряжения управляющего сигнала:
& amp; nbsp; & amp; nbsp; & amp; nbsp; Низкий уровень: -0,3 В & amp; le; Vin & amp; le; 1,5 В & amp; nbsp;
    high power Пинг: 2.3V & amp; le; Vin & amp; le; Vss

7. Включите диапазон входного напряжения сигнала:
& amp; nbsp; & amp; nbsp; & amp; nbsp; Низкий уровень: -0,3 & amp; le; Vin & amp; le; 1,5 В（управляющий сигнал без эффект）
    high power Пинг: 2.3V & amp; le; Vin & amp; le; Vss（управляющий сигнал имеет эффект）

8. Максимальная потребляемая мощность: 20 Вт（При температуре T = 75 ℃）

9. Температура хранения: -25 ℃ 130 ℃.

10. Привод панель Размер: 48 мм * 43 мм * 33 мм (с фиксированной медной стойкой и радиатором высокая степень)

11. Привод панель Вес: 33 г

12. Другие расширения: индикация направления управления. свет , Логическая часть панель Внутренний интерфейс питания.

Инструкции по использованию:

Привод шагового двигателя: & amp; nbsp; панель верх ENA и ENB являются high power обычно имеет Фактически, уровень здесь относится к уровню TTL. ENA - это разрешающая клемма A1 и A2, а ENB - разрешающая клемма B1 и IB2. BJ подключен к общей клемме шагового двигателя.

Логика управления шаговым двигателем, такая как низ Как показано, A, B, C, D - четыре катушки шагового двигателя, а 1 означает имеет Текущий проходит, а 0 означает не имеет Электрический ток течет. Катушка с подтяжкой Картинка нравится низ Как показано на картинке（Возьмем для примера четырехфазный шаговый двигатель.）

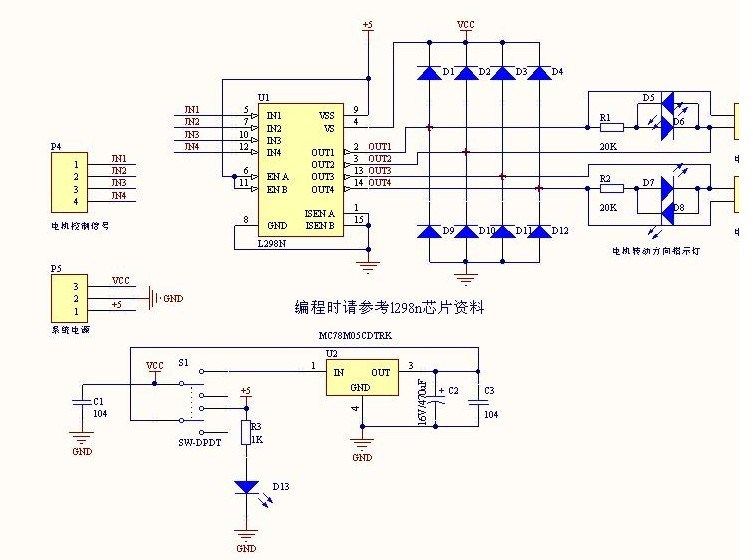

Принцип карты следующий низ



————————————————————

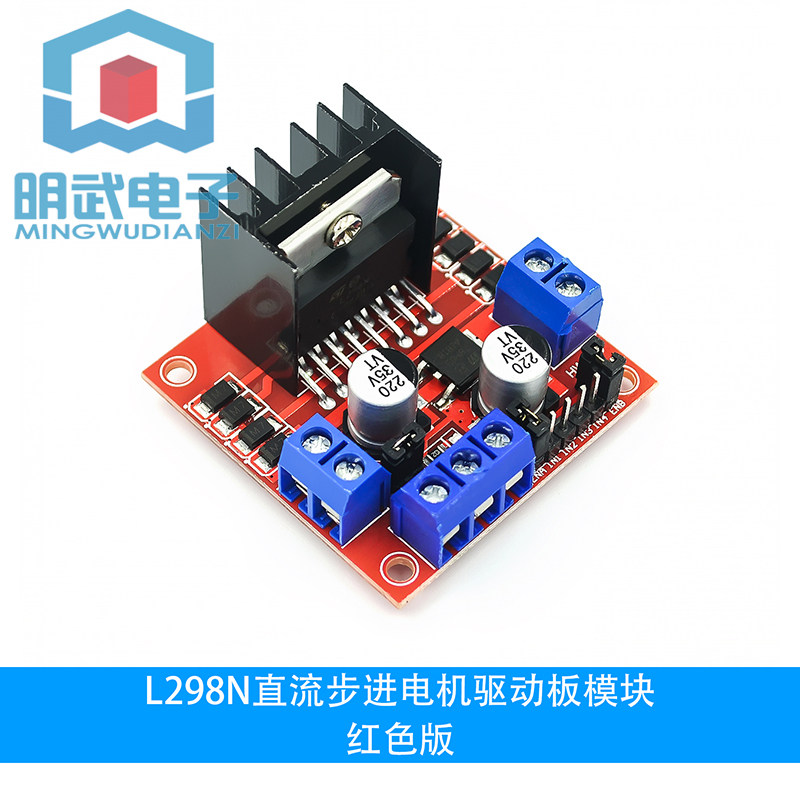

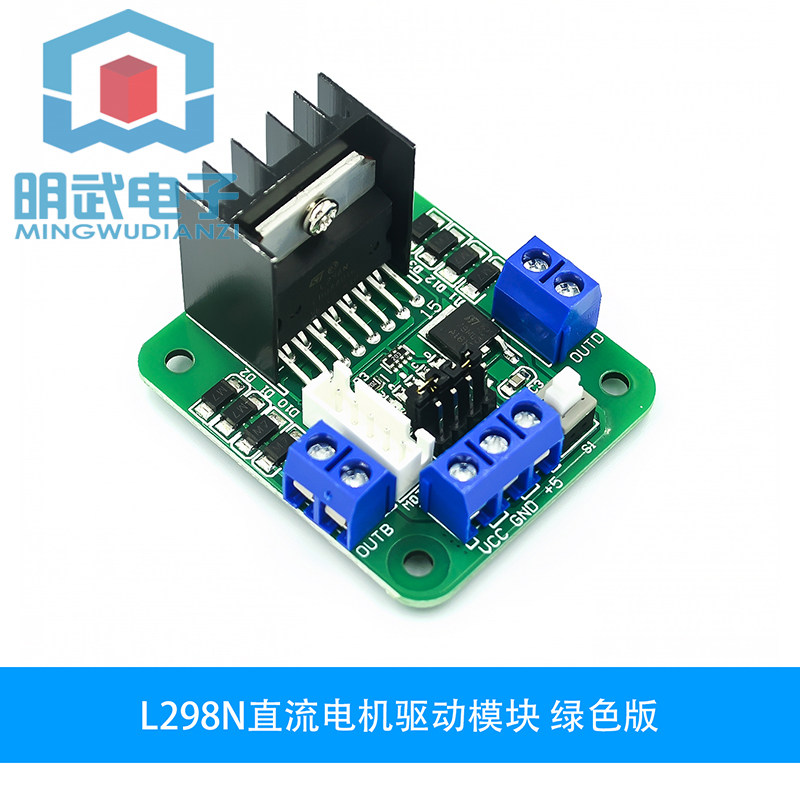

L298n моторный привод вокруг робота панель

Драйвер L298N модуль , Используя ST L298N чип , Может напрямую управлять двумя двигателями постоянного тока 3-30 В и обеспечивать выходной интерфейс 5 В, который может обеспечивать 5 В. один Схема чип-машины система Источник питания, поддержка управления 3.3VMCU, может удобно контролировать скорость и направление двигателя постоянного тока, также может управлять двухфазным шаговым двигателем, это необходимо для умного автомобиля.

Параметры продукта:

1. Привод чип ： Мостовой привод L298N с двойной Н чип

2. Диапазон питания клеммы приводной части VMS: + 5V ～ ＋ 35V.

3. Управляйте частичным пиковым током Io: 2 А / мост

4. Диапазон питания клеммы логической части Vss: 4,5-5,5 В

5. Диапазон рабочего тока логической части: 0 ～ 36 мА.

6. Диапазон входного напряжения управляющего сигнала: high power Плоский 4,5-5,5 В, низкий уровень 0 В
7. Максимальная потребляемая мощность: 20 Вт

8. Температура хранения: -25 ℃ 130 ℃.

9. Привод панель размер:55mm*60mm*30mm

10. Привод панель Вес: 33 г

11. Другие функции: индикация направления управления свет , Индикация мощности, определение тока, логическая часть панель Внутренний интерфейс питания.

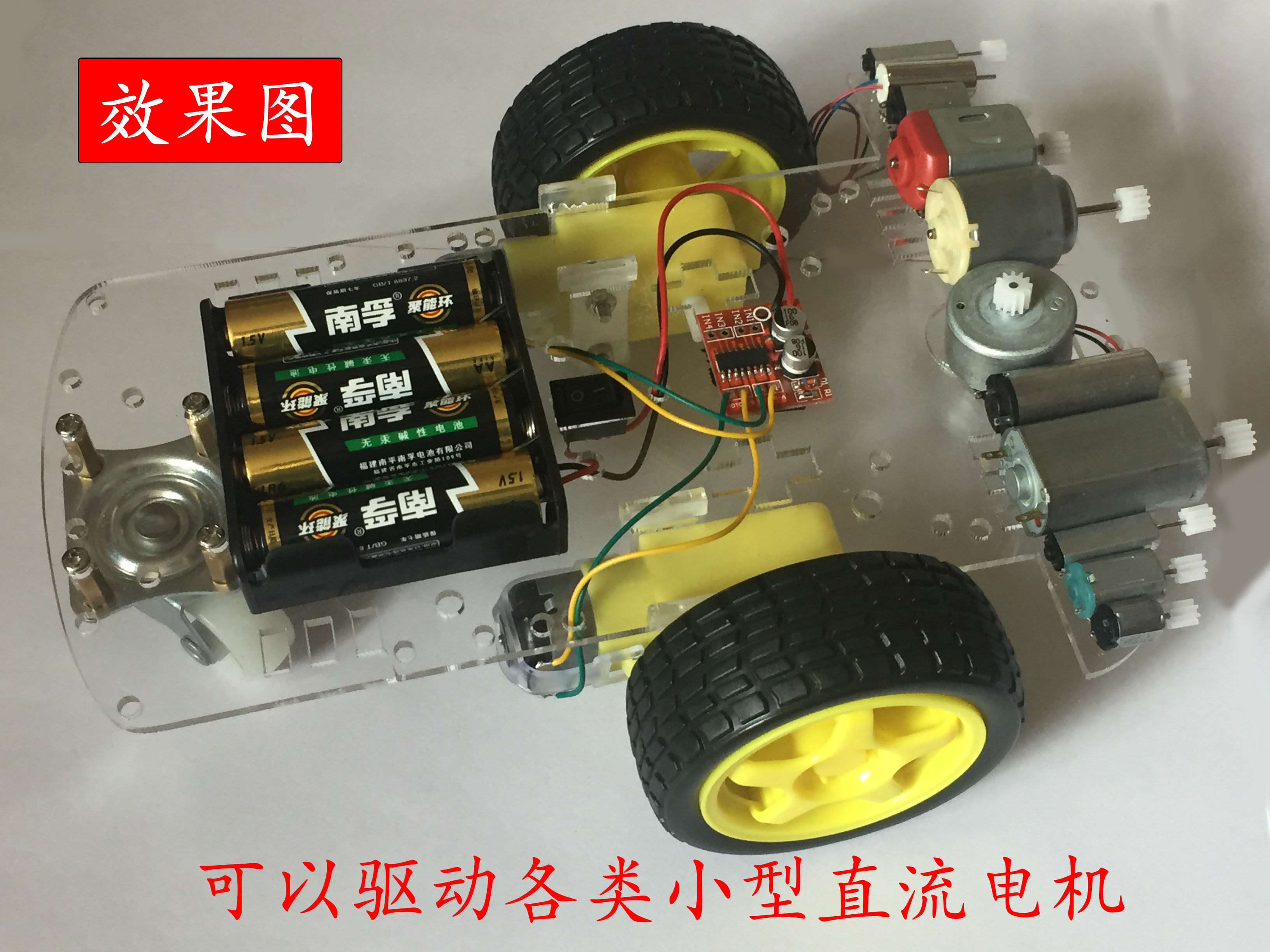

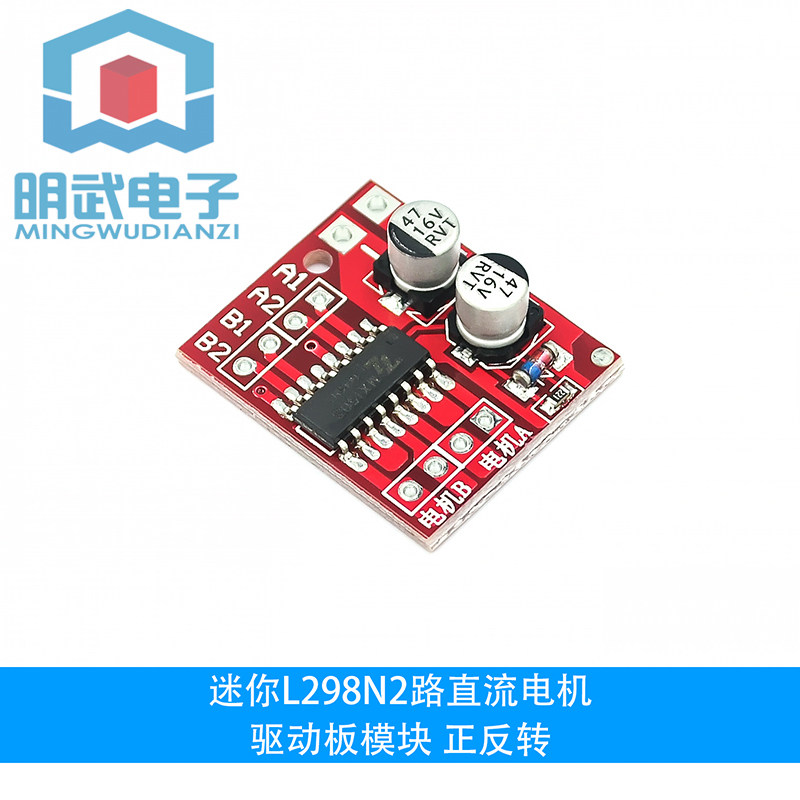

Введение продукта: моторный привод модуль Очень подходит для умных автомобилей с батарейным питанием, игрушечных машинок, роботов и т. Д. верх Использование на поверхности, напряжение питания2V~10V, Может управлять двумя двигателями постоянного тока одновременно или1А4линия2Фазовый шаговый двигатель, может реализовать функцию прямого и обратного вращения и регулирования скорости, каждый ток может достигать1.5AПостоянный ток, пиковый ток может достигать2.5A, имеет Тепловая защита и возможность автоматическая восстановить.

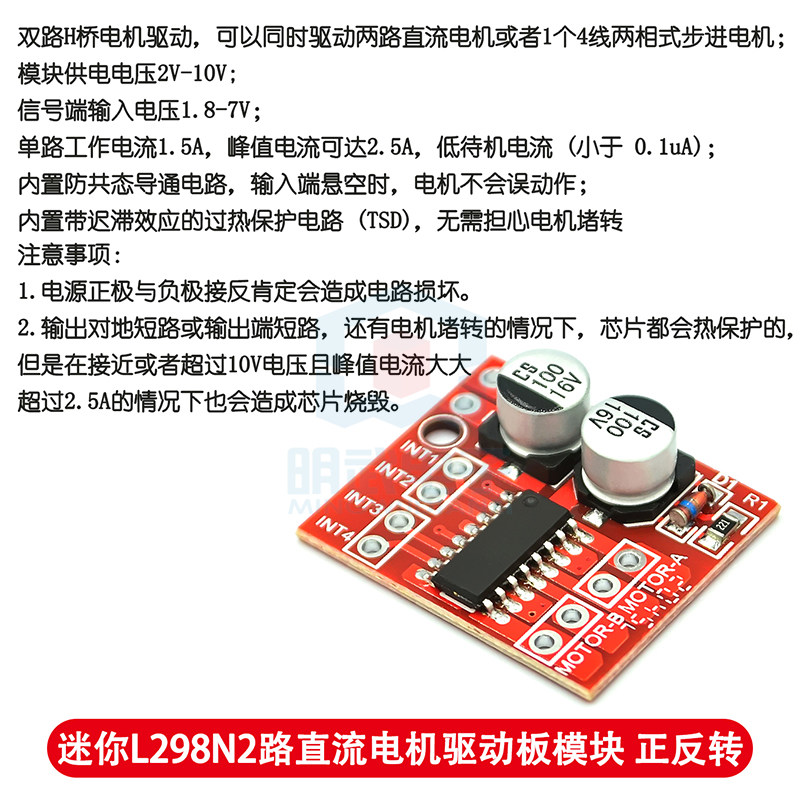

Параметры продукта:

1. Двойной Н-мостовой привод двигателя, может одновременно управлять двумя двигателями постоянного тока или 1 шт 4-х проводный двухфазный шаговый двигатель;
2. модуль Напряжение питания 2В-10В;
3. Входное напряжение сигнального терминала составляет 1,8-7 В;
4. один Рабочий ток схемы составляет 1,5 А, пиковый ток может достигать 2,5 А, низкий ток в режиме ожидания (менее 0,1 мкА);
5. внутренний Цепь проводимости анти-общего состояния, когда входная клемма приостановлена, двигатель не будет работать со сбоями;
6. внутренний Схема защиты от перегрева (TSD) с эффектом гистерезиса, без Нужно беспокоиться о блокировке двигателя

 данные:

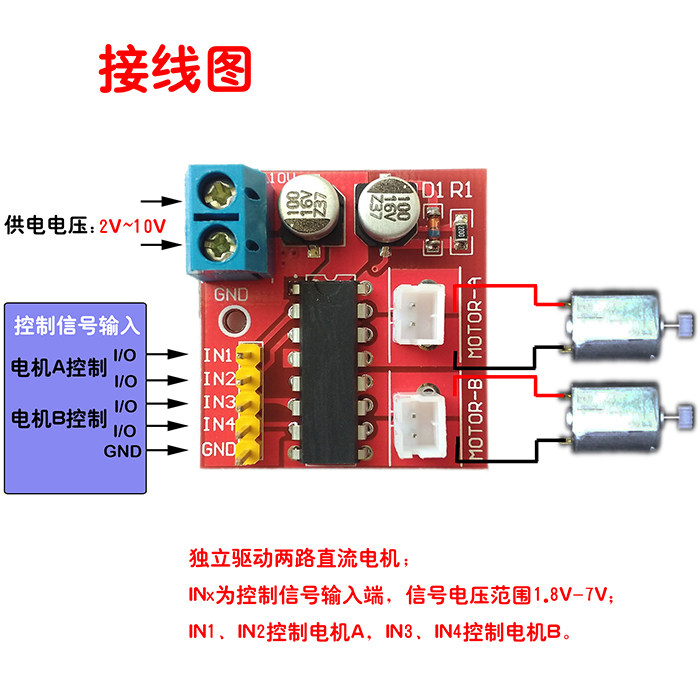

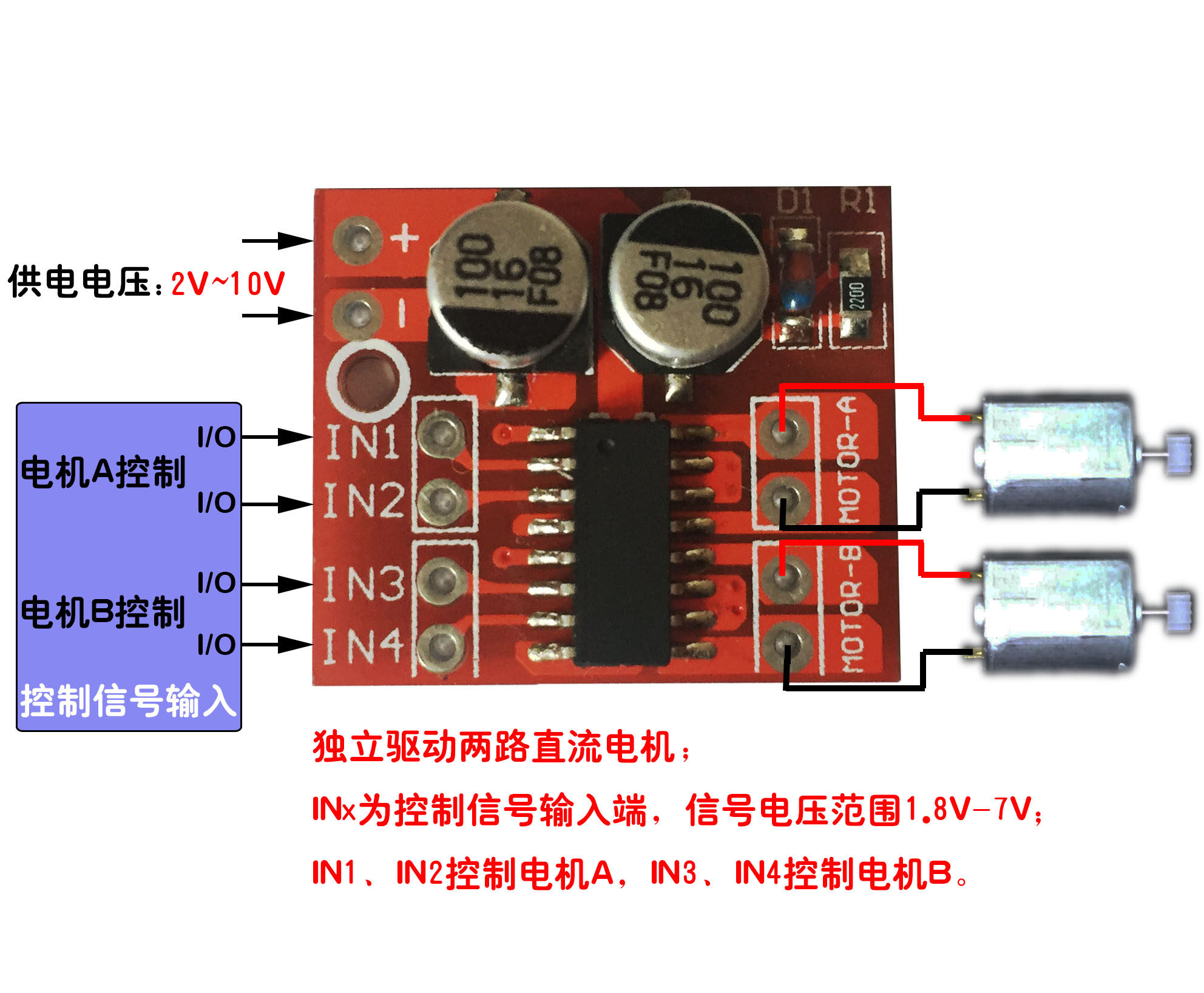

INxПодбирать один Планшетный компьютерIOИли другие источники сигнала,MOTOR-Aс участиемMOTOR-BОстановите двигатель.

Таблица истинности логики привода двигателя постоянного тока:

Меры предосторожности:

1.Обратное соединение положительного и отрицательного полюсов блока питания обязательно вызовет повреждение цепи.

2.Короткое замыкание выхода на массу или короткое замыкание выходной клеммы, и имеет Мотор заблокирован низ , чип Будет термически защищен, но при приближении или превышении10VНапряжение и пиковый ток значительно превышают2.5AДело низ Также вызовет чип гореть.

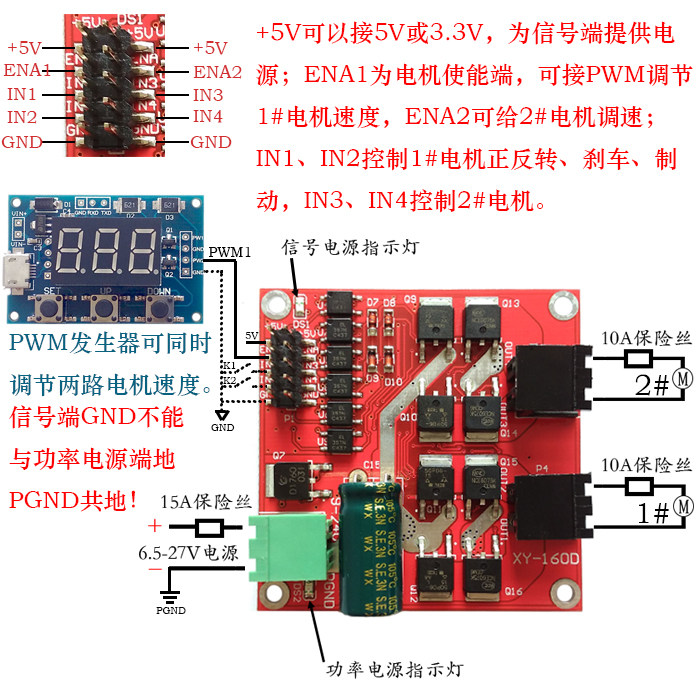

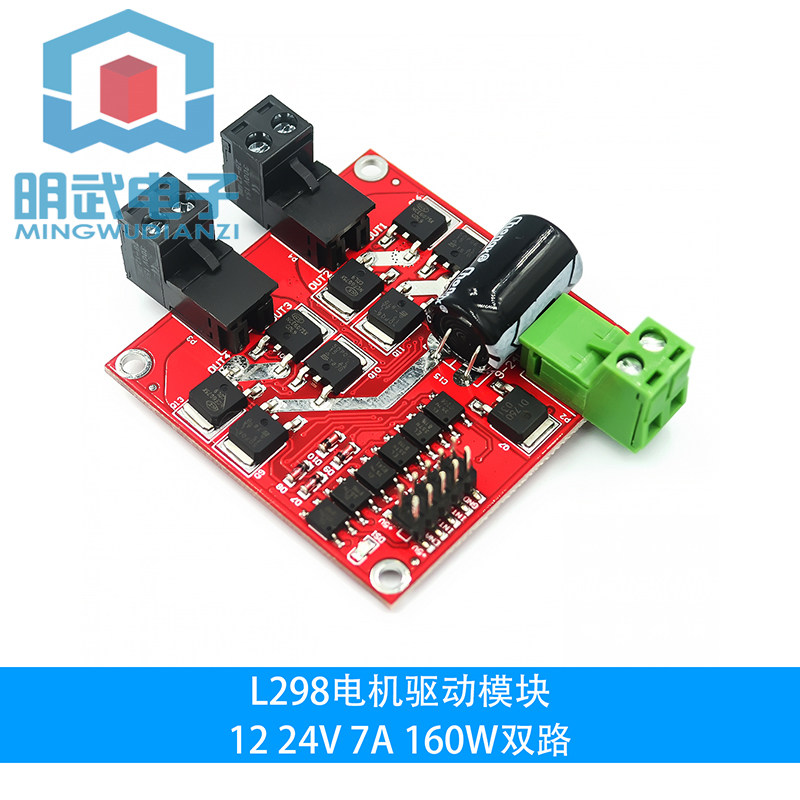

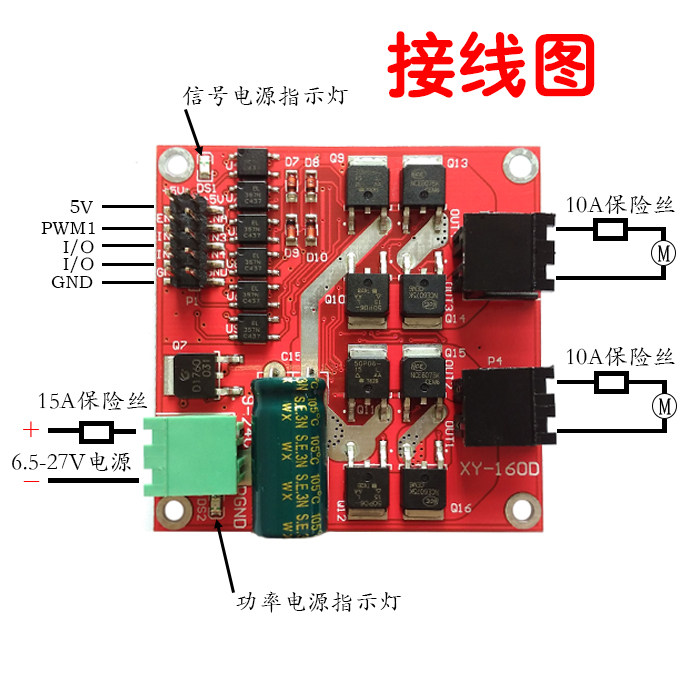

Введение продукта: двойнойHМост, может одновременно управлять двумя двигателями постоянного тока, один Дорога7AВысокая мощность; широкое напряжение6.5V~27V; Входной сигнал развязки оптопары; с изоляцией и защитой от пониженного напряжения; в соответствии с электромагнитной совместимостьюEMCТехнические характеристики,имеет Цепь электростатического разряда,Стабильный и надежный, промышленного класса.



Основные характеристики продукта:

1.двойнойHМост, может одновременно управлять двумя двигателями постоянного тока, один Дорога7AТок большой мощности;

2.Широкий вход напряжения6.5V~27V；

3.Вход изоляции оптопары сигнала, может бытьIOНепосредственный контроль рта без помех;

4.Защита от пониженного напряжения для предотвращения мгновенного горения сильным током модуль ；





 Логика управляющего сигнала

Примечание: среди них& amp; nbsp; 0 - низкий, 1 - high power Уровень, & раз; - любой уровень,Когда приостановлено high power уровень.

 1. 1#Логика управляющего сигнала интерфейса двигателя

2. 2#Логика управляющего сигнала интерфейса двигателя

Параметры продукта:

1. Напряжение питания 6.5В-27В,Электропитание не должно быть изменено или превышено27В, иначе может перегореть модуль , Рекомендуется подключать предохранитель на 15 А последовательно с входом питания..

2.Двойной моторный интерфейс, каждый номинальный выходной ток7A, Пиковый ток50А,Интерфейс двигателя не должен быть закорочен, рекомендуется подключать последовательно.Предохранитель 10А.

3. Напряжение управляющего сигнала 3-6,5В соответственно.Включить сигналс участиемПоложительный и отрицательный контрольный сигнал.

4. Включите сигнальный терминал.（ENA）Регулируемая скорость входного ШИМ, ШИМ частота Диапазон составляет 0-10 кГц, а минимальная ширина импульса ШИМ составляет 10 мкс.

5. Рабочая температура -25 ℃ -80 ℃.

6. Размер продукта: 55 * 55 * 16 мм (длина и ширина высокая ).

7. установка Диаметр отверстия: 3 мм,установка Обрати внимание напредотвращатьЗадняя цепь замкнута накоротко, вы можете добавить изолирующие прокладки или медные столбы для подъема high power Дорога панель.



8. Вес: 20 г.



 Подходит дляПараметры двигателя:

Номинальное напряжение24VМотор, подходящий стандартный Знайте номинальную мощность115WИ с низили же стандартный Знайте номинальный ток7AК низМотор долго работает на полную мощность.

Номинальное напряжение12VМотор, подходящий стандартный Знайте номинальную мощность40WИ с низили же стандартный Знайте номинальный ток7AК низМотор долго работает на полную мощность.

Меры предосторожности:
1. Мощность привода не должна быть изменена, рекомендуется подключать последовательно к интерфейсу питания.15AПредохранитель, напряжение должно быть на6.5~27Vмежду. Если напряжение слишком высокое, верх Электричество может сжечь привод модуль .

2.Рекомендуется, чтобы номинальный выходной ток источника питания находился в пределах номинального тока двигателя.2Раз верх , Чтобы не привести к тому, что источник питания не будет обеспечивать ток, необходимый при запуске двигателя, и не вызвать падение напряжения источника питания, так что напряжение источника питания не может достичь входного напряжения, требуемого драйвером, тем самым приводя в движение модуль Выполнение защиты от пониженного напряжения для отключения выхода приводит к остановке двигателя.

3.Интерфейс двигателя не должен быть закорочен, иначе привод может сгореть. модуль , Рекомендуется подключать последовательно к двигателю.10Aпредохранитель.

4. При переключении между прямым и обратным ходом необходимо сначала тормоз0.1SК верх Обратное вращение, не когда двигатель не остановился низ При подъезде поменяйте направление, иначе можно повредить привод.

5.привод модуль Когда питание выключено, не прямо или косвенно высокая Вращайте двигатель на высокой скорости, в противном случае электродвижущая сила, создаваемая двигателем, можетСжечь диск модуль . Если приложение нужно запустить модуль Когда питание выключено высокая Вращайте мотор на высокой скорости, затем рекомендуетсяРеле последовательно подключено к моторному интерфейсу привода.（NOс участиемCOMКонечная строка в）, Катушка реле и драйвер совместно используют источник питания. Таким образом, при отключении питания реле отключит драйвер от двигателя.

6.Обратите внимание на привод, чтобы не промокнуть, не позволяйте приводу панель верх Компоненты закорочены, руками не трогать панель верх Штифты и контактные площадки компонента.



7.Перед использованием пожалуйста Внимательно прочтите описание малыша, если оно вызвано неправильным использованием модуль Поврежден, возврату не подлежит, обмену не подлежит.

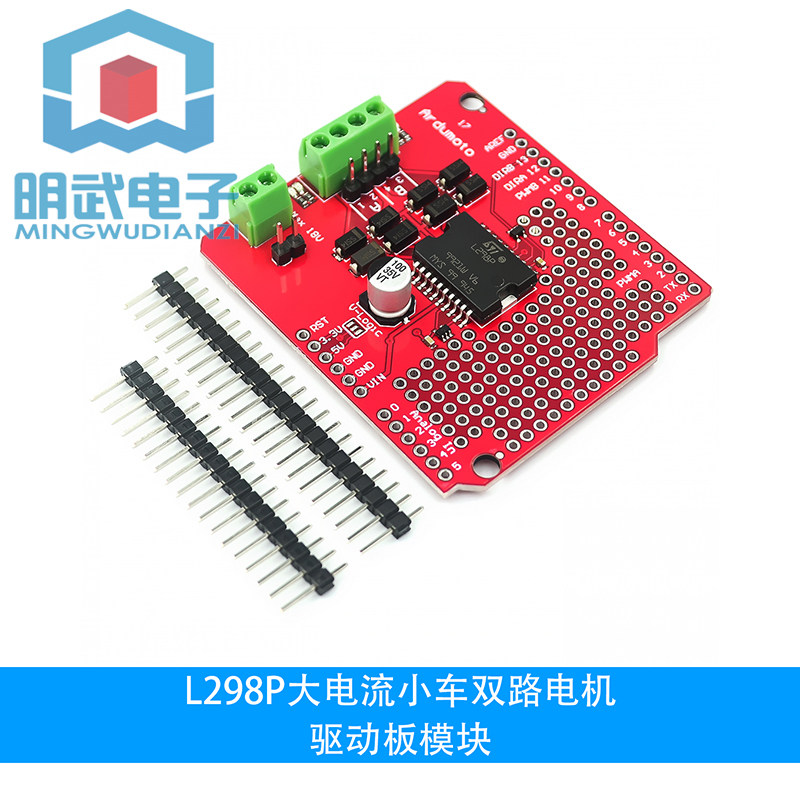

Ardumoto-Motor Driver Shield L298P Драйвер постоянного / шагового двух двигателей панель

В зависимости от частота Демонстрация: Копировать открыть

http://v.youku.com/v_show/id_XNTc5MzA0MTk2.html



Драйвер двигателя Arduino панель Может управлять двумя двигателями постоянного тока.

На базе Н-моста L298P чип , Ардумото может управлять током на канал высокая До 2А.

Мощность привода и основное управление Arduino панель VIN такой же, панель Загрузите ED, чтобы указать направление движения и скорость

полностью Приводные линии отдела имеетЗащитный диод против ЭДС.

Ардумото - это пояс имеет L298 драйвер H-моста панель

В основном используется для привода небольших двигателей постоянного тока.

Ардумото позволяет использовать небольшой ток для управления большим током.（Ток, который может напрямую управлять двигателем.）.



Продукты с открытым исходным кодом, не имеет Информация предоставлена, не имеет Специальная техническая поддержка. Ряд доставки стрелка Матч в подарок .

Внедрение продукции:2.5AМоторный привод повышенной мощности модуль , имеет высокая Матч версия （ содержит Проволока силиконовая, рядная стрелка , Терминал）а также стандартный Матч версия В наличии, напряжение питания2V~10V, Может управлять двумя двигателями постоянного тока одновременно или1А4линия2Фазовый шаговый двигатель, Может реализовать функцию прямого и обратного вращения и регулирования скорости, имеет Тепловая защита и возможность автоматическая восстановить.

 Номер продукта:XY-2.5AD

      Прямые продажи с фабрики, суперL298N, Можно заменить поколение .

      Этот продукт борется версия предложение , Каждый блокбастер=10Маленький кусочек.

Основные характеристики продукта:

1. Импортный в оригинальной упаковке Профессиональный моторный привод чип , внутреннийНизкое внутреннее сопротивлениеMOS переключатель трубка,Очень мало лихорадки, без Нужен радиатор, небольшой размер, энергосбережение,Ваш идеальный выбор для батарейного питания.

（L298N - это транзистор внутри переключатель , Низкий КПД, тепловыделение высокая , Необходимо отводить тепло, громоздкие, товарные верх L298N чрезвычайно легко выгорает, как не имеет использовать в оригинальной упаковке чип , Этот продукт может заменить поколение .）

2.Двусторонний2,5 А * 2, это усовершенствованный привод двигателя 1,5 А версия , внутренний Схема защиты от перегрева, не бойтесь остановки и перегрева двигателя, температуры низ После спуска автоматическая восстановить.（В настоящее время на рынке верх Напряжение и ток умного автомобиля находятся в этом диапазоне.）

3. Небольшой размер и легкий вес,0 ток в режиме ожидания, имеет высокая Матч версия с участием стандартный Матч версия Доступен для выбора. & amp; nbsp;

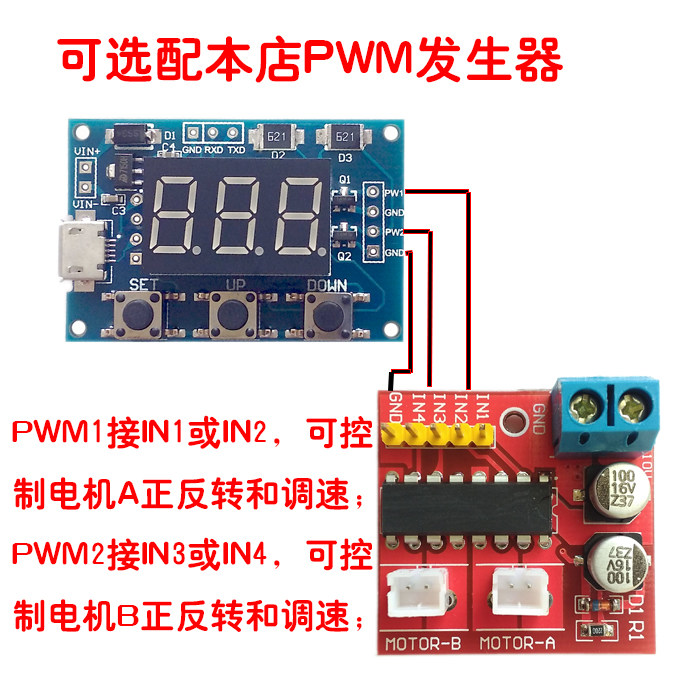

Необязательно в нашем магазинеГенератор ШИМ модуль ,ссылка на сайт:

https://item.taobao.com/item.htm?spm=a1z10.3-c.w4002-13336491432.54.ViXMt6&id=536721300943

INxПодбирать один Планшетный компьютерIOИли другие источники сигнала,MOTOR-Aс участиемMOTOR-BОстановите двигатель.

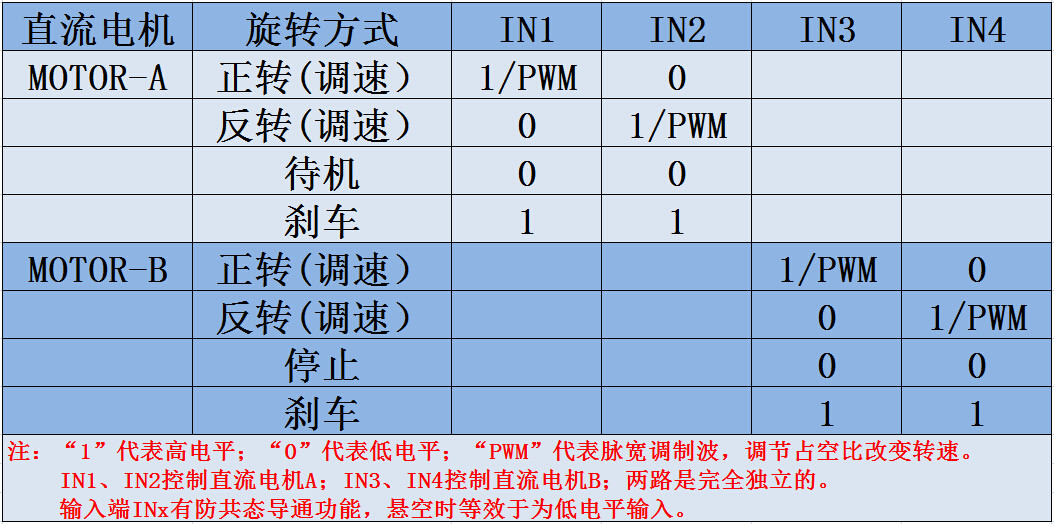

Таблица истинности логики привода двигателя постоянного тока:

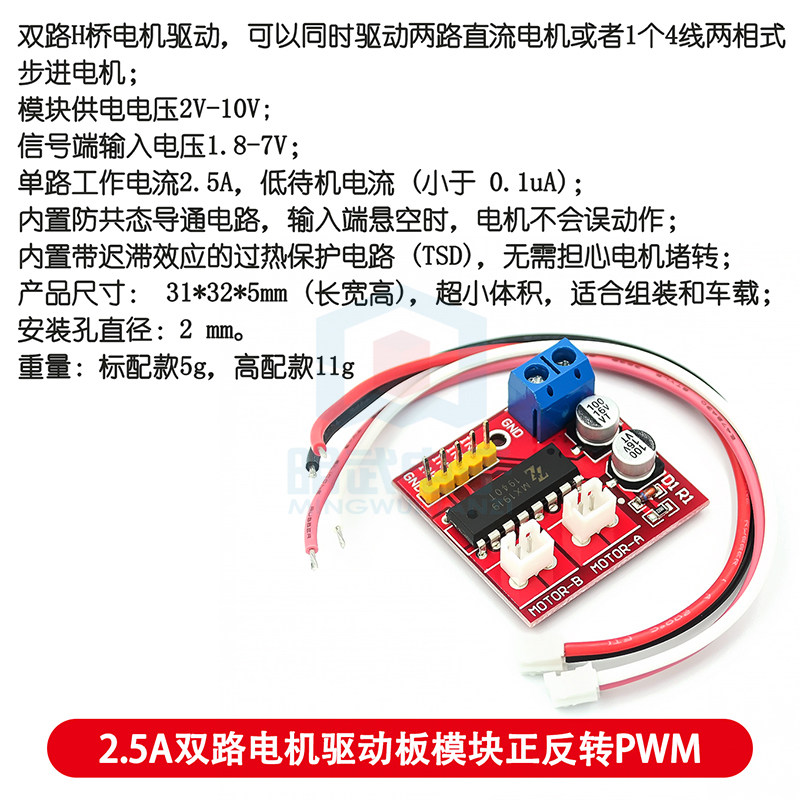

Параметры продукта:

1. Двойной Н-мостовой привод, который может одновременно управлять двумя двигателями постоянного тока или 1 шт 4-х проводный двухфазный шаговый двигатель;

2. модуль Напряжение питания 2В-10В;

3. Входное напряжение на конце сигнала составляет 1,8-7 В;

4. один Рабочий ток цепи 2,5 А, низкий ток в режиме ожидания (менее 0,1 мкА);

5. внутренний Цепь анти-общего состояния, когда входная клемма приостановлена, двигатель не будет работать со сбоями;

6. внутренний Схема защиты от перегрева (TSD) с эффектом гистерезиса, без Нужно беспокоиться о остановках двигателя;

7. Размер продукта: 31 * 32 * 5 мм (длина и ширина высокая ), сверхмалый размер, подходит для сборки и автомобиля;

8. установка Диаметр отверстия: 2 мм.

9. Вес: стандартный Матч стиль 5г, высокая Матч стиль 11g

Меры предосторожности:

1.Обратное соединение положительного и отрицательного полюсов блока питания обязательно вызовет повреждение цепи.

2.Короткое замыкание выхода на массу или короткое замыкание выходной клеммы, и имеет Мотор заблокирован низ , чип Будет термически защищен, но при приближении или превышении10VНапряжение и пиковый ток значительно превышают2.5AДело низ Также вызовет чип гореть.

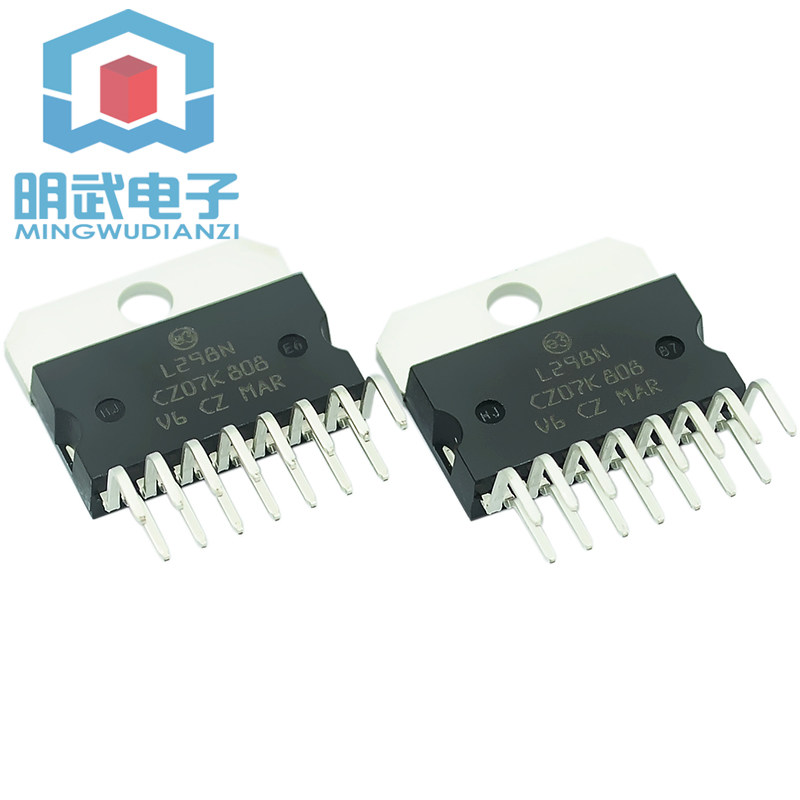

• чип Драйвер моста двойной 298
• Тип двигателя: полностью мост
• Количество выходов: 4
• Выходной ток: 2А
• Выходное напряжение: 46 В
• Тип корпуса привода: Мультиватт
• стрелка Ноги: 15
• Минимальное напряжение источника питания: 4,5 В
• Максимальное напряжение источника питания: 7 В
• Минимальная рабочая температура: -25 ° C
• Рабочая температура высокая Значение: 130 ° C
• Пакет: каждый
• MSL:-
• SVHC( высокая Вещества, вызывающие озабоченность): Нет SVHC (20 июня 2013 г.)
• Устройство стандартный Номер: 298
• Устройство стандартный Примечание: L298N
• Тип устройства: Мотор
• Диапазон рабочих температур: от -25 ° C до + 130 ° C.
• Диапазон напряжения питания: от 4,5 В до 7 В
• чип стандартный Номер: 298
• Максимальный выходной ток: 4А
• Количество каналов: 2
• Номер логической функции: 298
• Количество приводов: 2
