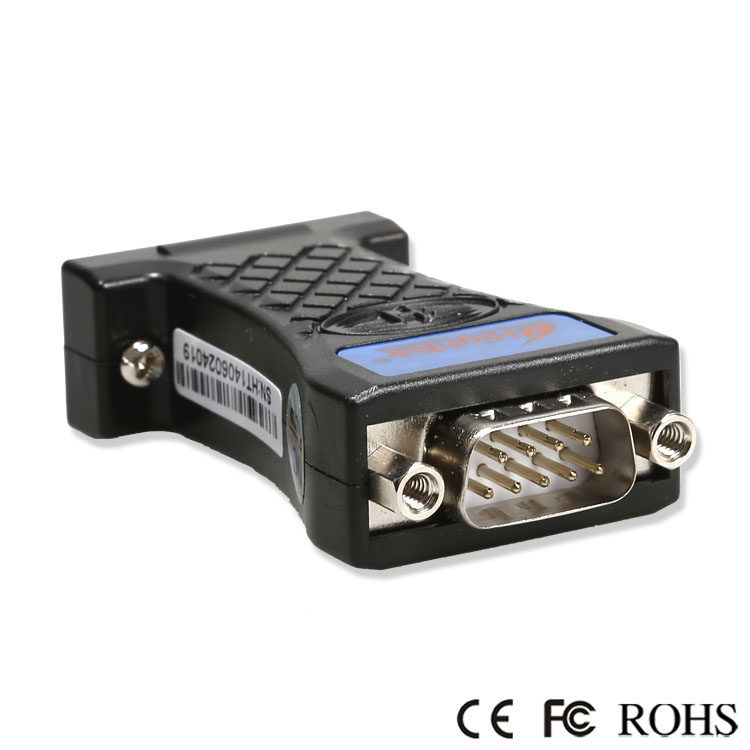

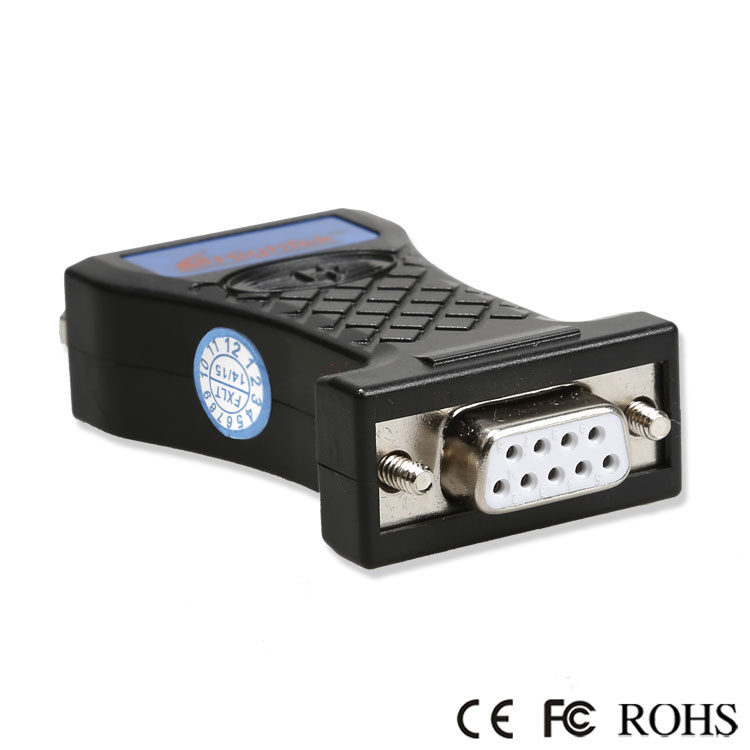

Hightek DB9 / RS232 Серийный оптический изолятор / Трехпроводная изоляция Protector HK-7002

HighTek HK-7002 RS-232Серийная оптоэлектроника также называется серийным устройством изоляции（ISOLATORS）, Он принимает передовую технологию фотоэлектрической изоляции, которая значительно защищаетRS-232Оборудование для последовательного интерфейса позволяет избежать суровой среды напряжения заземления, всплеска, индукционного удара, статического электричества, вставки тепла и т. Д.RS-232Повреждение устройства.RS-232Ущерб интерфейса является причиной оборудования оборудования для связи, вызывая90%по верх Это связано с суровыми средами, такими как оборудование обоих концов, различные типы волн, индуцированные удары молнии, статические помехи, горячую вставку, электромагнитные помехи и т. Д.RS-232Повреждение устройства. Например, устройствоAиBОборудованиеRS-232Интерфейс подключен, еслиAиBМежду линией земли имеет больше, чем то50VРазница в напряжении（Часто достигает80Vпо верх ）,ноRS-232Общение будет ненормальным,RS-232Интерфейс может следовать моменту2500Vrms, непрерывны500VDCРазница пиковых напряжений также может поглощать электростатические и электромагнитные помехи для защиты оборудованияRS-232интерфейс.

HK-7002 из-за использования технологии фотоэлектрической изоляции, отделка полностью Изолировать два концаRS-232Электрический и заземляющий контур устройства делает один сторона После того, как электрический сигнал становится световым сигналом, он передается на другую сторону.Вернемся к электрическому сигналу, тем самым защищая помехи и повреждение схемы и всплеска оборудования связи от линии питания.Очевидно высокая Общаться система Надежность и стабильность.

HK-7002продукт уже Он широко используется в точке до такой степени, что власть, страхование, телекоммуникации, банковское дело, ценные бумаги, контроль программ и другие отрасли промышленностиRS-232Общаться система СUNIXМногопользователь система , Наблюдение и контроль система , Субпроизводный выключатель, счетный терминал, спутниковая машина, машина,ATMавтоматическая нести стиль Поля и другие поля.

HK-7002 Параметры производительности

1, Интерфейс: соответствуетEIARS-232иCCITTV.24Асинхронный протокол

2, Разъем: два сторона Все использоватьDB9Разъем

3, Режим передачи: асинхронно, полностью Дуплекс, полностью Прозрачный

4, Напряжение изоляции:2500VrmsПульс или500VDCнепрерывность

5, Власть: congRS-232Источник питания（TXDСRTSилиDTR）

6,Габаритные размеры:63mmX33mmX17mm

7,масса:30g

8,Скорость передачи:300BPS-57600BPS

9Используйте среду:-40 ° Cприбыть85 ° CОтносительная влажность5%прибыть95%

Разъем и сигнал

RS-232CDTEКонечное распределение выводов

RS-232CDCEКонечное распределение выводов

1, метод соединения

    HK-7002Может быть связан с оригиналомRS-232Соединение и оборудование серииRS-232Интерфейс доступен на любом конце, обратите вниманиеTODTEиTODCEНаправление. Вообще говоря,PC, Мульти -пользователь принадлежитDTEоборудование,MODEM, Терминал принадлежитDCEОборудование, но не обязательно. Истинное суждение оборудованиеDTEилиDCEОборудование, оно также должно быть с устройстваRS-232Давайте начнем с линии сигнала интерфейса. Такие как штифты интерфейса в подарок ВыходDTE;Штифты, получающие вход, являются входомDCEОтказ

   Так что, если дваDTEоборудование（Такие как терминальная и мульти -пользовательская карта）КрестRS-232Кабель подключен, в использованииHK-7002Когда нетHK-7002Кто из вставлена сторона Вам следуетTODTEодин из сторона Забрать оборудование, будетTODTEодин из сторона

Подключите кабель.

2. Выбор модели

Пользователи должны сначала понять себяRS- 232система Сколько полосатый Линия сигнала, затем выберите соответствующую модель, чтобы защитить себяRS-232Общаться система Сущность Например: дляDB 9традиция2С3С5Терминал третьей линии,Вы можете поддержать устройство изоляции, которое поддерживает третью линию и две дороги.HK- 7002;за2С3С4С5С7Пяти -линейный терминал может выбрать устройство изоляции, которое поддерживает пять -линейные, четыре два -граничащих двух двух.
