 Конфигурация: оптоволоконная передача 4 телефона + сеть 100 м, один Двойное волокно опционально,

\ \

          Волоконно-оптический интерфейс SC или FC

\ \

          внутренний Дополнительный источник питания（Добавьте 50 юаней за одно внутреннее электричество.）

\ \

Глава 1Обзор

\ \

4Сеть голосового диапазона - это оборудование для оптической передачи телефона с небольшой пропускной способностью, оно будет самым8ДорогаFXS/FXOс участием1Ethernet мультиплексирован в1полосатый Оптическая линия верх Перевести. Это оборудование подходит для сетевых нужд военных, военных, энергетиков, почтовых служб, банков и других пользователей. высокая Экономичное оборудование.

\ \

Предоставляемое оборудование19дюйм4UЦентрализованное оборудование,19дюйм4UЦентрализованная поддержка устройств15Световые направления, опора двойной аккумулятор Источник горячего резервного питания.Обычно используется в центральном офисе19дюйм4UЦентрализованное оборудование с использованием настольного оборудования на стороне пользователя.

\ \



\ \

Глава 2Функции

\ \

◆ использовать модуль Дизайн, интеграция высокая,Стабильная и надежная работа

\ \

◆ предоставлять1Дорога проводка100MEthernet

\ \

◆ Обеспечить 4Дорожный телефон

\ \

◆ Поддержка идентификатора вызывающего абонента

\ \

◆ Поддержка телефонных интерфейсов, таких как магнит и горячая линия

\ \

◆ предоставлять19дюйм4UЦентрализованное оборудование,19дюйм4UЦентрализованная поддержка устройств15Световые направления, опора двойной аккумулятор Источник горячего резервного питания

\ \

◆ предоставлять один Волокно/Множественные конфигурации оптических интерфейсов, такие как двойное волокно и разные расстояния

\ \



\ \

Глава 3Технология относится стандартный

\ \

◆ Оптический интерфейс

\ \

Кодирование оптических линий: mBnB

\ \

Чувствительность приема света лучше, чем-36dBm(-33dBm,имеет Ethernet)

\ \

Разъем:FC/SC

\ \

Дальность передачи:20km/40Km/60Km/80KmПо желанию

\ \

◆ FXS/FXOинтерфейс

\ \

предоставлять8ДорогаFXS/FXOинтерфейс

\ \

сопротивление:200Ω+680Ω 0.1μF（FXO）

\ \

 200Ω+560Ω 0.1μF（FXS）

\ \

частота характерная черта:300~3400Hz(-0.6~+3dB)
\ Физический интерфейс:RJ45

\ \



\ \

◆ Интерфейс Ethernet

\ \

предоставлять1Дорога100Mпроводка Ethernet

\ \

ожидатьIEEE 802.3/802.3u
\ ожидать10/100MАдаптивный, полностью Дуплексный, полудуплексный адаптивный
\ Поддержка кроссоверной линии через адаптивную линию

\ \

Физический интерфейс:RJ45

\ \

◆ Голосовое кодирование и метод сигнализации

\ \

  16Сигнализация, связанная с временным интервалом, в соответствии сITU-T G.732

\ \

  AпоказательPCMКодировка, за сеанс64Kb/S,встречаетITU-T G.711

\ \

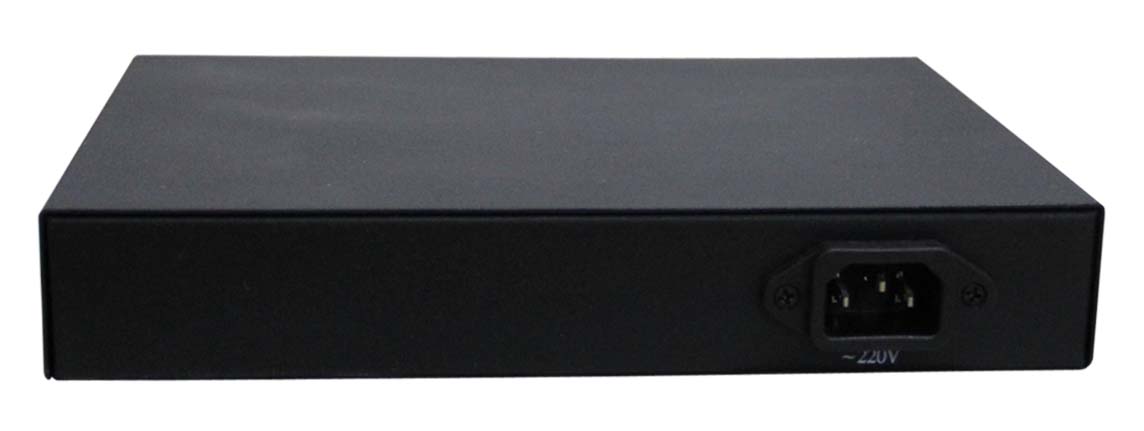

◆ питаться от

\ \

  220V AC(165~265V)

\ \

  Энергопотребление всей машины: менее10W（Рабочий стол）

\ \

            Меньше, чем75W (19дюйм4UШасси, полностью укомплектованное)

\ \

◆ Механическая структура

\ \

Рабочий стол:220*160*38（mm）

\ \

         Тип стеллажа:19дюйм4U

\ \

Глава 4Инструкции по использованию

\ \

4.1фронт панель Описание

\ \

1, Описание интерфейса

\ \

ETH: EthernetRJ45Интерфейс, см. Прилагаемую таблицу для расположения сигналов интерфейса.1

\ \

1~4:RJ45интерфейс. перед4Порт телефонного доступа,RJ45См. Прилагаемую таблицу расположения контактов интерфейса.2.

\ \

5~8:RJ45интерфейс. Задний4Порт телефонного доступа,RJ45См. Прилагаемую таблицу расположения контактов интерфейса.2.

\ \

2, Предупреждающая индикация свет Описание

\ \

OA:  Получите световую сигнализацию. При получении светового сигнала тревоги красный свет яркий.

\ \

FAL: Тревога рассинхронизации кадра, когда кадр локального устройства рассинхронизирован, красный свет яркий.

\ \

RA:  запасной. Всегда выключен

\ \

HK:  Говорящий способ подобрать и повесить трубку. когда8На телефоне имеет1Когда дорога снята, это свет яркий. Где имеет8Когда обе дороги зависают, свет Вымерший.

\ \

LNK: Подключение Ethernet и инструкции по отправке и получению данных. Когда интерфейс Ethernet подключен нормально, это свет Всегда ярко, когда имеет При отправке и получении данных это свет Мигает.

\ \

SPD: Интерфейс Ethernet10M/100MИнструкции, яркие как100M, Погашен как10M

\ \

PW:  Индикатор питания свет , Ярко в нормальном состоянии（зеленый）.

\ \



\ \

4.3               Инструкции по открытию оборудования

\ \

 Когда это устройство активировано, никаких настроек не требуется. Это должно быть записано,оборудование имеет Отделение офиса и клиента, оборудования установка Когда обратите внимание на проверку оборудования верх из стандартный знание. Голосовой интерфейс оборудования центрального офиса подключается к абонентской линии АТС, а голосовой интерфейс оборудования конечного абонента подключается к телефону.

\ \

Глава пятая классический Тип приложения

\ \



\ \



\ \

Глава 6Расписание

\ \



\ \

1,        EthernetRJ45Расположение контактов

\ \



\ \



\ \\ \\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\ \

\    Штырь \	\     сигнал \	\       Направление потока \
\      1 \	\    TX+/RX+ \	\     Выход/входить \
\      2 \	\    TX-/RX- \	\     Выход/входить \
\      3 \	\    RX+/TX+ \	\     входить/Выход \
\      4 \	\   \	\   \
\      5 \	\   \	\   \
\      6 \	\    RX-/TX- \	\     входить/Выход \
\      7 \	\   \	\   \
\      8 \	\   \	\   \

\ \



\ \



\ \

2,        FXS/FXO RJ45Расположение контактов

\ \



\ \



\ \\ \\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\ \

\ RJ45Штырь \	\     Описание сигнала \
\    1 \	\ TIP1 \
\    2 \	\ RING1 \
\    3 \	\ TIP2 \
\    4 \	\  RING2 \
\    5 \	\ TIP3 \
\    6 \	\ RING3 \
\    7 \	\ TIP4 \
\    8 \	\ RING4 \

\ \



\ \



\ \



\ \



\ \



\ \



\ \



\ \



\ \



\ \



\ \



\ \



\ \



\ \



\ \



\ \



\ \



\ \
