Простая флэш -цепь электронная производственная комплект/объем

1. Описание схемы

Эта схема набора проста один Это легко понять, особенно подходит для начинающих и студентов.

Принцип работы: когда блок питания подключен, два только Триод конкурирует за лидерство, но из -за компонента имеет разница, только имеет определенный цена 1шт Трубка была впервые включена. Если Q1 сначала включен, то Q1 -эпизоды напряжение низ Даунс, LED1 горит, конденсатор C2 слева Конец близок к нулевому напряжению. Поскольку напряжение на обоих концах конденсатора не может быть изменено, основание Q2 также вытягивается на приблизительное нулевое напряжение, что делает Q2 отключить, LED2 не является ярким. Поскольку источник питания заряжается сопротивлением R3 до С2, базовое напряжение триода Q2 постепенно возросло высокая При превышении 0,6 вольт Q2 переходит от крайнего срока на направленное состояние и напряжение коллектора низ Низкий, светодиод2 горит. В то же время низ Базовое напряжение триода Q1 также уменьшается благодаря действию конденсатора C2 низ Прыжок, Q1 изменяется от руководства в крайний срок, и LED1 уходит. Этот цикл, два в цепи только Триод поворачивается, чтобы включить и отрезать, два только Светящиеся диоды постоянно циркулируют. Изменение емкости конденсатора может изменить скорость светодиодного цикла.

Во-вторых, параметры производительности

Рабочая напряжение: DC3V -9V

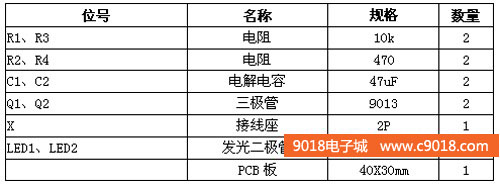

В -третьих, компонент чистый один

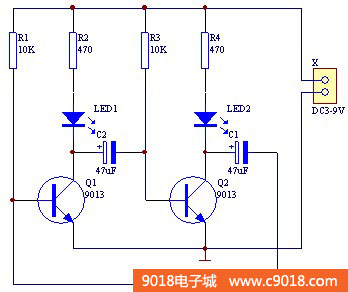

В -четвертых, схема

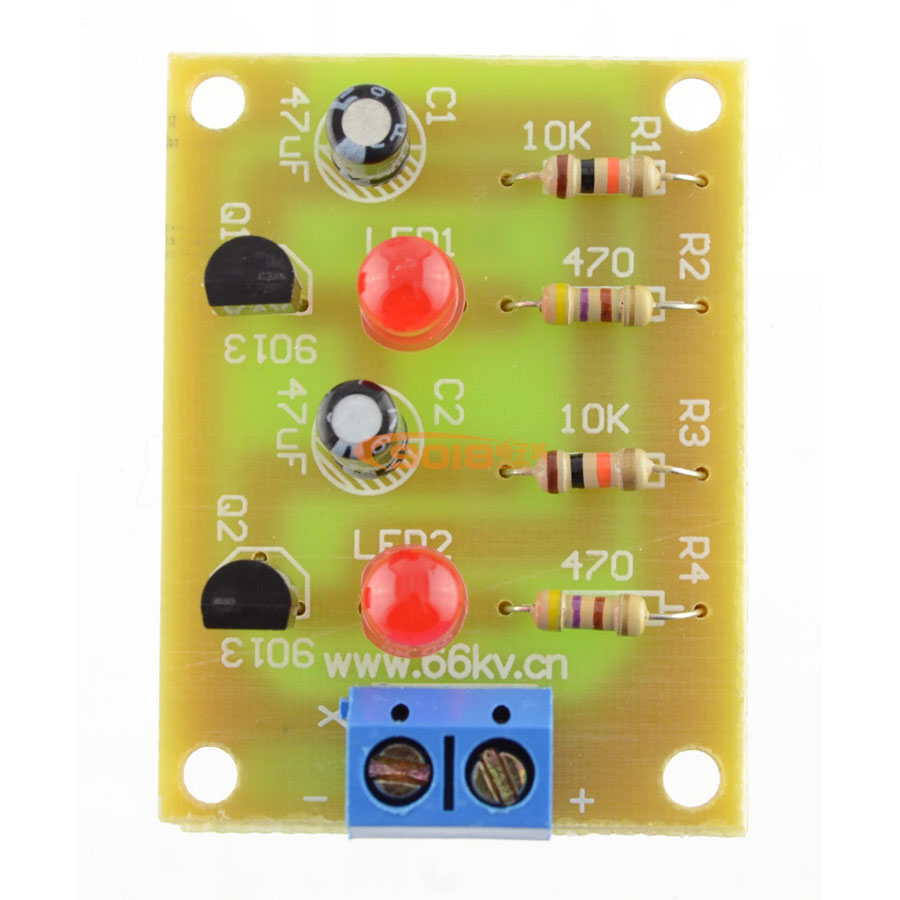

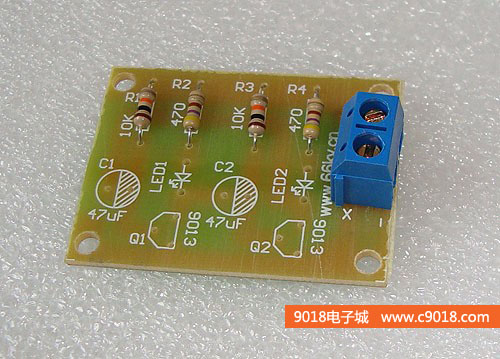

5. Собранная готовая картина

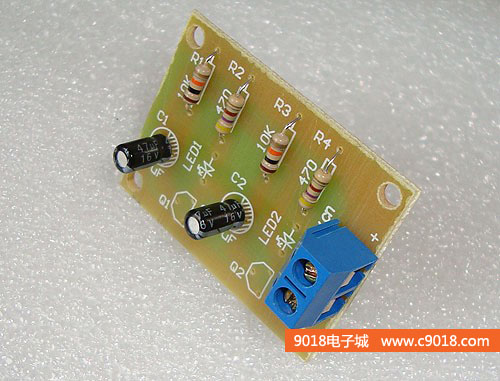

по низ Содержание: Простой процесс сварки комплекта флэш -цепи

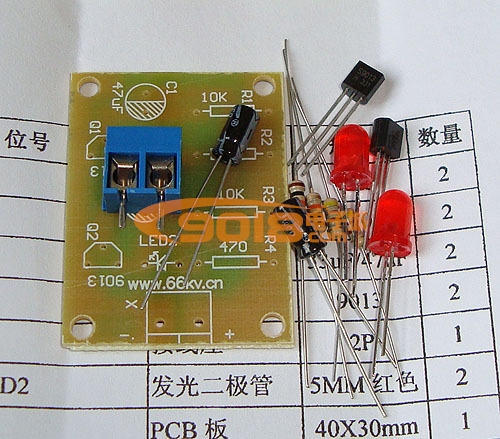

1. В соответствии с очисткой компонента один Проверьте количество компонентов

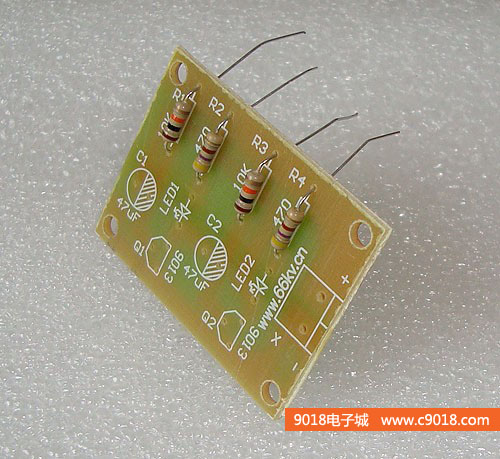

2. Сначала сварка сопротивления, сопротивление должно быть близко к схеме панель

3. После сварка сопротивления отрезайте лишние штифты и сделайте это низ шаг

4. Сварное сиденье для проводки

5. Сварная электролитическая емкость, обратите внимание на полярность электролитических конденсаторов, теневая часть негативна

6. Сварка триод

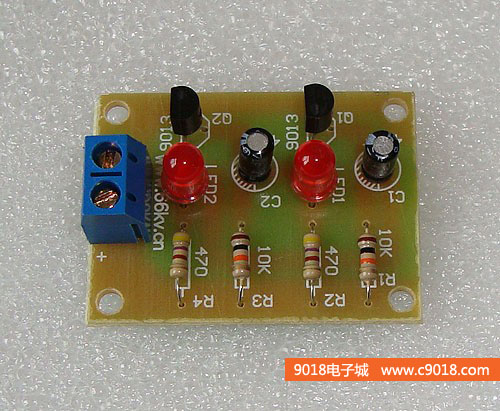

7. Последний сварочный светодиод, здесь этот простой комплект флэш -цепи сварен

Сопутствующие товары:

Выбирать поддерживающий Батаревная коробка（Раздел 3 № 5 4,5 В）Пересечение
