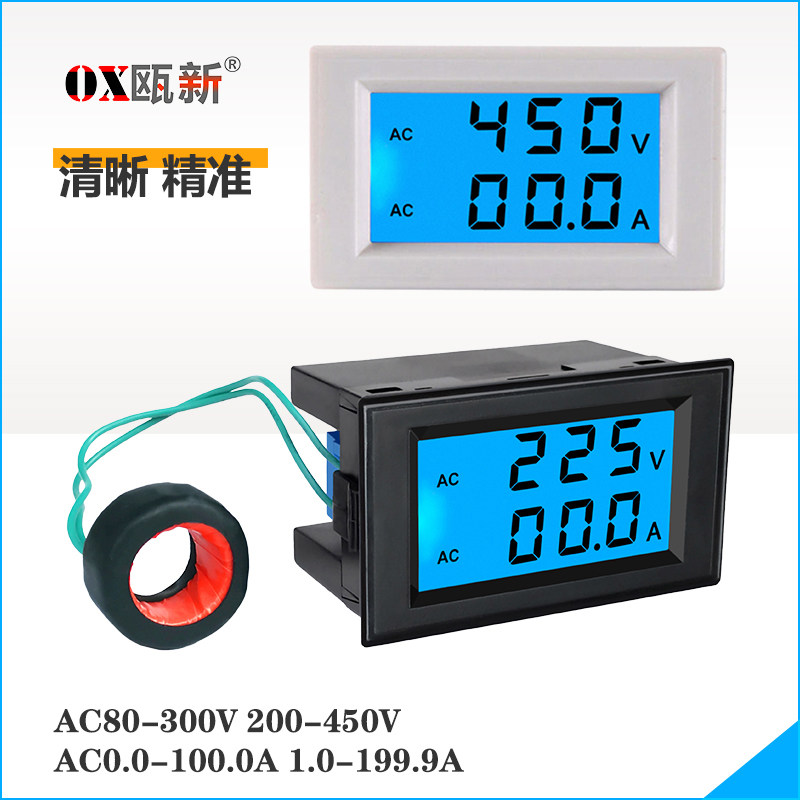

Цифровой дисплей измерителя напряжения и тока переменного тока 220v380v100a детектор интегрированный дисплей измерителя модуль D85-2042A

К верх Рекомендую вам*****************************************

Типовой номер Д85-2042А слово Напряжение переменного тока и амперметр находятся в одном измерителе верх При этом измеренное переменное напряжение и переменный ток отображаются отдельно. Прибору не нужно увеличивать рабочий блок питания и трансформатор переменного тока.（Конфигурация прибора имеет Прецизионный небольшой трансформатор）, Измерение очень удобное и точное. Широко используемая подстанция автоматическая Химические вещества, силовые фильтры, устройства синхронизации, усилители мощности звука, распределительные коробки питания, шкафы распределения питания, стабилизаторы напряжения, обучающие приборы, небольшие бытовые распределительные коробки питания и т. Д.（это стиль Инструмент может быть непосредственно поколение Для старомодного пальца 85L17 стрелка Тип переменного тока и вольтметр использовать / без Нужно изменить исходное лицо панель Размер отверстия）

Основные технические индикаторы стандартный
1. Точность измерения: 1% + 2 слово
2. Диапазон измерения: переменное напряжение: AC80-300V 200-450V, переменный ток: AC0.1-100A. 1.0-199.9A【Примечание: к прибору прилагается миниатюрный прецизионный трансформатор.При измерении тока от 0,1 до 100А выберите 100А, и точность измерения останется неизменной. верх Если выбран ток 200 А, точность измерения не изменится.】
3. Потребляемая мощность: 0,2 ВА
4. Скорость измерения: около 2 раз в секунду.
5. Размеры: 70 * 40 * 39 мм, размер видимого экрана: 48 и 24,5 мм.
6. установка Размер: 68 * 38 мм（Встроенный установка ）
7.（Диаметр отверстия трансформатора 100A 15,5 мм）Может встретить страну стандартный 21-25 кв.（мм） стандартный Квазимедный провод проходит через
8.（Диаметр отверстия трансформатора 200A 24 мм) может соответствовать национальным стандартный 30-45 кв.（мм) стандартный Квазимедный провод проходит через
9. Кабель разделенного трансформатора можно удлинить на 0,5-3 метра самостоятельно. слева справа （Используйте квадратную линию 0,3 или обычный свет Замочите провод, это не влияет на точность измерения）Затем используйте кабельные стяжки или проволочные стяжки, чтобы зафиксировать его в идеальном положении устройства.
Схема подключения и диаграмма размеров, например низ

Этот инструмент только Он подходит для чистого источника питания переменного тока 50-65 Гц и не может использоваться для тиристоров, выходных сигналов прямоугольного инвертора и синусоидальной схемы с измененной синусоидальной волной. верх Измерьте, иначе счетчик выйдет из строя!

D85-2042A AC Digital Voltage & Current Meter
                   User Guides
D85-2042A AC digital-display meter can measure the AC voltage and current at the same time. The meter do not need work power and current transformer, there is an 100A current transform in itself.
                Technical Indicators
1.Accuracy: 1%±2 words
2.Displayer: LCD
3.Measure Range: AC Voltage: AC 80-300.0V/AC 200-450 ( select specific type when order);AC Current: AC 0-100.0A AC1.0-199.9A
4.Measuring Speed: 2 times per second
5.Size: 70*40*39mm
6.Installation size: 68*38mm
               Application Method
1. connect the wires (blue wire) of secondary transformer to the blue terminal on the meter, the measure line must across the hole in the current transformer.
2.connect the measure voltage wire to the green terminal
AC voltage
measure voltage(green terminal)
 Graph: meter connections
load
measure line must across the hole in the current transformer.
secondary transformer input(blue terminal)
                   Attention
1. Voltage connect to the blue terminal and secondary transformer connect to the blue terminal, wrong connection will destroy the meter
2. The only use for 50Hz-Electric supply. Do not support for square wave, Inverter output and other input, all of these will destroy the meter.
                    Appendix
           100A 200A Current Transformer *1
