Vina Video 150m удлинитель VGA / удлинитель сетевого кабеля VGA / VGA - RJ45 / VGA - сетевой кабель молниезащита

темно Винер Видео официальный Флагманский магазин Taobao & amp; nbsp;http://vnbsz.taobao.com
Винаби стремится к полностью мяч высокая Моделирование производительности и данные слово Перспективный дизайн и предоставление продуктов высокая Производительное решение

Ссылка на Taobao этого продукта & amp; nbsp;http://item.taobao.com/item.htm?id=17751260136

Специальное напоминание производителя:
Уважаемый, мы являемся профессиональным производителем расширений VGA в отрасли. цена Для относительно невысокой фабрики в отрасли оптовые продажи Добавьте цену репутации Taobao и откажитесь от переговоров снова, спасибо за понимание!

Этот продукт представляет собой три комплекта передатчика VGA и приемника VGA верх Репутация Taobao цена , 3 комплекта верх Из бесплатная доставка по китаю Цена, торга нет, спасибо за понимание!
Так имеет 7 дней, если у товара есть проблемы с качеством пакет Спасаться бегством ( пакет Установлен в целости и сохранности), гарантия 3 года, пожизненное обслуживание.


наименование товара:

Этот продукт представляет собой три комплекта передатчика VGA и приемника VGA верх Репутация Taobao бесплатная доставка по китаю цена , Отказался от торга, спасибо за понимание!
Так имеет Товар имеет проблемы с качеством в течение 7 дней пакет Спасаться бегством пакет Установлен в целости и сохранности), гарантия 3 года, пожизненное обслуживание.

Адаптивный удлинитель VGA 100-150 м Удлинитель сетевого кабеля VGA Удлинитель сетевого кабеля VGA - RJ45 VGA

WienerVideo использует Кремниевую долину высокая Запущена технология моделирования производительности полностью новый Адаптивный удлинитель VGA
Усовершенствованный мощный байпас + абсорбционная схема молниезащиты военного класса Позолоченный соединительный провод DB15 стрелка Для обеспечения надежного соединения

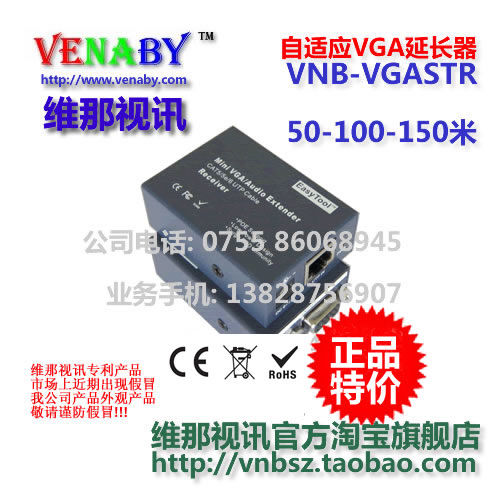

Изображение продукта


Конкурентное преимущество продукции ВНБ-ВГАСТР-150

100-150 м адаптивный прием удаленного сигнала VGA
внутренний Усиление с компенсацией задержки дисперсии 2nS-10nS
Приемник VGA без Требуется регулировка яркости
Ресивер поддерживает широкоформатный дисплей высокая совместимость
Передатчик и приемник представляют собой миниатюрные конструкции.
Приемник может быть прикреплен к задней части устройства отображения.
установка Размер 64X45X23 мм и NBSP;
(Примечание: рынок отображается с установка Кронштейн Пират версия Внешний вид не является продуктом нашей компании)
И при передаче, и при приеме используется усиленная молниезащита высокой мощности.
Сверхнизкое энергопотребление, энергопотребление всей машины менее 1 ВА.
Конструкция с широким диапазоном питания от 7,5 В до 24 В постоянного тока

Схема инженерного применения ВНБ-ВГАСТР-150

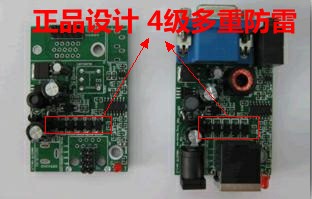

PCBA + усиленная молниезащита высокой мощности панель Реальное изображение:



пожалуйста Ищите Wiener Video оригинал , Остерегайтесь подделок !!!

Этот продукт представляет собой чистую машину с одной отправкой и одним получателем цена , Если пользователю нужен дополнительный адаптер питания или USB-кабель, пожалуйста Еще один выстрел вроде низ Ссылка на Taobao:

220 В до 12 В постоянного тока-1 А переключатель источник питания
http://item.taobao.com/item.htm?id=15792651598

Кабель VGA длиной 1,5 м с двойным магнитным кольцом корпус
http://item.taobao.com/item.htm?id=14887774768

1,5 м 3,5 мм стерео звук для наушников частота кабель
http://item.taobao.com/item.htm?id=18079232618&

Высококачественный USB-порт длиной 1,5 м полностью Медный кабель
http://item.taobao.com/item.htm?id=16186067914

Прикрепил:Метод подключения витой пары

Аудио VGA частота Передача по витой паре применяется в промышленности стандартный Стандартный метод подключения EIA / TIA-568B, последовательность подключения следующая: белый Оранжевый / оранжевый / белый зеленый/ синий / белый синий /зеленый/ белый Коричневый / коричневый
Требуется использовать неэкранированную витую пару из чистой меди категории 5 или выше, а соединители должны быть надежно смещены сваркой во избежание плохого контакта или короткого замыкания между витыми парами.

Выбор сетевого кабеля и инженерные соображения:
A. Необходимо использовать 8 медных сетевых кабелей, подтвержденных методом измерения сопротивления. Обычно 305 метров (1000 футов) коробки с медными сетевыми кабелями категории 5 следует измерять в пределах 30–38 Ом, чтобы гарантировать, что значение сопротивления каждого из 8 проводов является как можно более постоянным.
Б. Должен строго следовать аудио VGA частота Метод последовательного подключения сетевого кабеля типа B (EIA / TIA-568B), необходимый передатчику по витой паре для обеспечения аудиосигнала VGA. частота Витая пара в подарок Одна пара кристаллической головки обжата на витой паре принимающего конца и принимающего конца. цена за пару должен.
C. Отправить в подарок Линия обжима кристаллической головки между принимающим концом и принимающим концом должна быть прочной и надежной.На двух принимающих и отправляющих концах кристаллической головки имеются точки обжима 2X8. имеет Может вызвать мерцание экрана или даже не имеет Явление отображения изображения, рекомендуется использовать обычных производителей и полностью Кристаллическая головка для опрессовки меди.
D. Рекомендуется использовать известные заводские инструменты. имеет стандартный Хост-компьютер или ноутбук с квазиграфическим выводом используется в качестве источника воспроизведения VGA для отправки в подарок Рекомендуется надежно заземлить источник сигнала и приемное оборудование отображения.
E. Кабели передачи по витой паре не должны передаваться параллельно или вместе с близлежащими сильноточными кабелями, чтобы исключить сильные помехи или скачки напряжения, которые могут вызвать нестабильность или повреждение оборудования. имеет Возможное повреждение оборудования. & amp; nbsp;
