один Плесень двойное волокно（Необязательный один Волокно）60 км, 12 -часовый телефон+100 -метровый сеть（Необязательное изоляцию порта）

Обзор

  3610 Комплексное деловое оборудование является своего рода независимым развитием нашей компании новый Устройство доступа типа, интерфейс линии устройства использует 155M высокая Интерфейс скоростного волокна, пользовательский интерфейс может обеспечить 1-16 контроль подразделения, 2 Road 100m Network Network（Поддержка Влана）Это стабильное, надежное, экономичное и практическое комплексное устройство доступа.

Главная особенность

Метод интерфейса линии155Mвысокая СКОРОСТЬ ИНТЕРФЕСКОВ.

Программа поддержки -Контролированный номер телефона/звук частота/RS232/RS485Данные и другие предприятия

2Дорога100MEthernet, поддержкаVLAN（Необязательный）

Питание есть220VОбщаться илиDC-48（Необязательный）Отказ

Доска, пакеты всеMINIНастольный компьютер стандартный Квази-оборудование.



Технический палец стандартный

• Оптический интерфейс

Расстояние передачи: обычный25Km（Самый дальний120Km）;

Отправить в подарок Оптическая мощность:–8dBm~–10dBm;  Получать чувствительность:≥–36dBm;

Интерфейс волокон: опция типа FC/SC;

Тип кода света дорожного движения: 1B1H;

Светлый модуль : один Волокна или двойное волокно

Дополнительное примененное волокно: один Модель 1310NM или много -модное волокно необязательно;

• Параметр телефона:

Поддержка абонента ID, факс

Talk Coding использует кодирование PCM

звук частота Характеристики передачи соответствуют МСЭ-T G.712, G.714 Предложения

• FXSТелефонный интерфейс
    Напряжение кольца кольца: 35 В
    Ринглинг частота :25Hz
    второй линейный входной импеданс: 600&Омега;（Выбирать）
  &Nbsp; потери назад: 40 дБ

• FXOПереключатель интерфейса
    напряжение обнаружения кольца: 35 В
    Zhen ???17Hz-60Hz
    второй линейный входной импеданс: 600&Омега;（Выбирать）
  &Nbsp; потери назад: 40 дБ



• Асинхронные данные

Тип интерфейса: RS232/RS485

Рабочий режим:  полностью Дуплекс / полудуплекс

Скорость общения: 300~115.200Kbps

Ошибка ошибок:&nbsp;&nbsp;<1&times;10 -9

&nbsp;

• 10/100MEthernet.

&nbsp;

Поддержка IEEE 802.3 / 802.3U
Поддержка 10/100м адаптивность, полностью Дуплекс, полудуплекс адаптивность
Поддержка поперечной прямой провод адаптивной проволоки

Скорость передачи: 100 м

2 Group Ethernet поддерживает VLAN

Физический интерфейс: RJ45

• Размер структуры

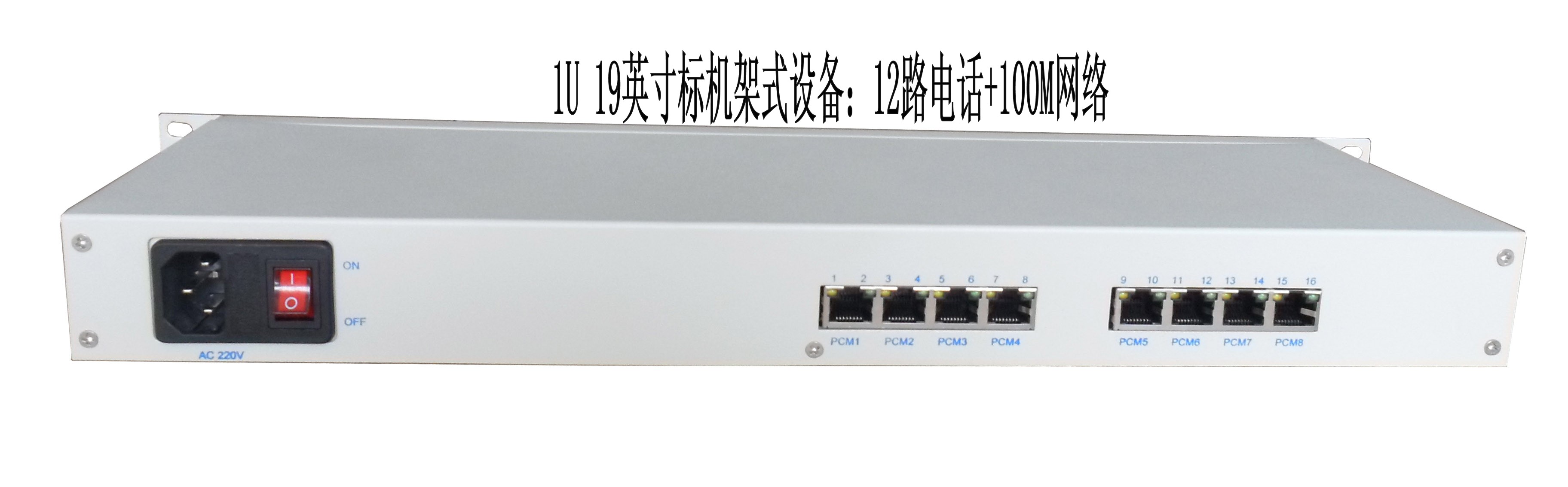

Длинная * ширина * высокая : 1U 19 -INCH СТИЛА

&nbsp;

Открыть и техническое обслуживание:

Отключить питание переключатель , Нажмите на шнур питания стандартный Показать соединение, обратить внимание на мощность источника питания, должно использовать DC&ndash;48VПри рабочей мощности проверьте полярность конца соединения шнура питания; включите источник питания переключатель СPOWинструктировать свет Инг Лян,LOFсвет Чанлиан,Если две инструкции свет имеет Один не яркий, что указывает на то, что источник питания в устройстве является ненормальным.

Подключите волокно. Если линия прыжков волокна в паре, спереди панель изLOFТревога свет Потушить,LOFТревога свет Лян, это может быть линия волокна имеет Проблема илиPCMСветлый имеет вопрос. Ситуация также открыта в конце устройства низ Нормальное время&ldquo;LOF&rdquo; предупреждение свет Должно быть погашено.

Бизнес открыт, источник питания является нормальным, и когда подключение к оптическому волокну нормальноPINGНормально, телефонные звонки нормально, передача данных стабильна, устройство установка полный&nbsp;

• POW&nbsp;&nbsp;&nbsp;&NBSP; инструкции по работе с питанием, источник питания для источника питания обычно（ зеленый ）
• LOF&nbsp;&nbsp;&nbsp;&NBSP; инструкции по легкой дорожной тревоге свет , Свет, когда волокно не подключено и не прервано（ красный ）
• ETH&nbsp;&nbsp;&nbsp;&NBSP; 10/100M интерфейс Ethernet, соответствующая индикация порта во время сетевого соединения свет Яркий,

&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp; имеет Во время передачи данных соответствующая индикация порта свет Вспышка.

За настольным оборудованием панель Проводная терминал низ Вниз показывает:

&nbsp;

• POW&NBSP; ::&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&NBSP; DC5V Вход мощности
• PCM1 ~ 8:&nbsp;&nbsp;&nbsp;&nbsp;&NBSP; TEL \ RS232 \ RS485 и другие экспорты бизнеса
• 1 ~ 16. свет :&nbsp;&nbsp;&nbsp;&nbsp;&nbsp; укажите соответствующий телефон \ data \ sound частота инструктировать свет

&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&NBSP; При указании функции телефона пакет мерцал, указывая имеет Соответствующий телефонный интерфейс вызван, и инструкции являются инструкциями свет Лян, указывая, что соответствующая машина для выбора телефонного порта или в вызове.

&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&NBSP; при указании функции данных, имеет 数据传输则对应端口指示 свет Вспышка.

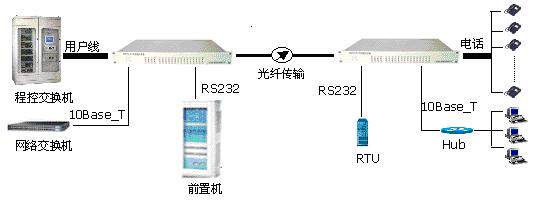

заявление:
