Телефонный соединитель четырехсторонней горячей линии TH-401 Телефонный соединитель Студия звукозаписи Радиостанция для товар в наличии

Самостоятельное творчество новый Отличное качество, честное обслуживание, устойчивое развитие

& amp; nbsp; Наш магазин обещает в течение 7 дней без полосатый Возврат товара & amp; nbsp;

& amp; nbsp; Все фотографии сделаны натурой, и техническая поддержка будет предоставлена ​​после доставки товара.

【Область применения】

& amp; nbsp; 1 Запись ток-шоу, поддерживает до 5 абонентских звонков.

& amp; nbsp; 2 & amp; nbsp; Конференц-звонок система

& amp; nbsp; 3 диспетчерский отдел дверь : Командно-диспетчерские центры для авиации, электроэнергетики, железных дорог, нефти, портов, транспорта и т. Д.

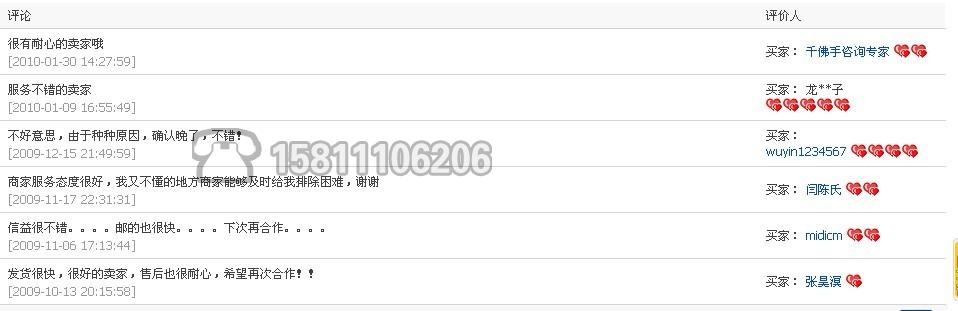

Оценка покупателя



※ Производство & amp; nbsp; product & amp; nbsp; sex & amp; nbsp; can:



● & amp; nbsp;Этот продукт является разработанным нашей компанией профессиональным устройством сопряжения с горячей линией, специально разработанным для использования в программах прямого эфира различных радиостанций и телеканалов, а также подходит для телеконференций и записи телефонных разговоров.

● & amp; nbsp;Обеспечить четыре телефонных доступа с помощью микрокомпьютера чип И электроника переключатель Технология, управление каждым каналом независимо друг от друга, а операции включения и выключения удобны и гибки.Он может реализовать одновременный доступ к четырем телефонам.Слушатель и хост, слушатель и слушатель могут можно настроить для многостороннего разговора, бесплатного разговора или удержания вызова. Говорите отдельно.

● & amp; nbsp;Обеспечивает звук основной и резервной двух живых студий частота И интерфейс управления, пользователь только Необходимо добавить блок управления и соответствующий кабель управления для разделения времени между двумя комнатами для прямых трансляций. комплект Устройство горячей линии.

● & amp; nbsp;Каждый способ установлен имеет Устранять сторона Регулировка тона переключатель , Может улучшить качество звука телефона, избегайте имеет Вредная акустическая обратная связь.

● & amp; nbsp;В блоке управления директором и хозяином внутренний Вызов устройства, пакет Включая микрофон и динамик（Хост может переключить выход вызова на микшер или разветвитель наушников.）, И установите имеет Кнопка вызова делает внутренние звонки очень удобными.

● & amp; nbsp;в только имеет Доступно, когда хозяин один без Режиссерская функция, только Быть перед ведущим панель из без Директор переключатель Открыт для использования (с указанием свет Выключенный)



※ Технический указатель стандартный

● & amp; nbsp;звук частота входить:（Из живого зала）600 & amp; Omega; & amp; nbsp; & amp; nbsp; & amp; nbsp; balance & amp; nbsp; & amp; nbsp; & amp; nbsp; 0dB & amp; nbsp; & amp; nbsp; & amp; nbsp; 6.35 трехконтактный штекер

● & amp; nbsp;звук частота Выход:（В живую комнату）600 & amp; Omega; & amp; nbsp; & amp; nbsp; & amp; nbsp; & amp; nbsp; & amp; nbsp; баланс & amp; nbsp; & amp; nbsp; & amp; nbsp; 0 дБ & amp; nbsp; & amp; nbsp; & amp; nbsp; 6.35 Три -пиновый штекер

& amp; nbsp; & amp; nbsp; & amp; nbsp; & amp; nbsp; & amp; nbsp; & amp; nbsp; & amp; nbsp; & amp; nbsp; & amp; nbsp; & amp; nbsp; & amp; nbsp;（Смешанный вывод）600 & amp; Omega; & amp; nbsp; & amp; nbsp; & amp; nbsp; & amp; nbsp; небалансный & amp; nbsp; -10dB & amp; nbsp; & amp; nbsp; 6,35 трехконтактный штекер

（гарнитура）100 & amp; Omega; & amp; nbsp; & amp; nbsp; & amp; nbsp; & amp; nbsp; & amp; nbsp; & amp; nbsp; & amp; nbsp; & amp; nbsp; & amp; nbsp; & amp; nbsp; & amp; nbsp; & amp; nbsp; & amp; nbsp; & amp; nbsp; & amp; nbsp; & amp; nbsp; & amp; nbsp; & amp; nbsp; & amp; nbsp; & amp; nbsp; & amp; nbsp; & amp; nbsp; 6.35 трехконтактный штекер

（Выход на домофон）4 & amp; Omega; & amp; nbsp; & amp; nbsp; несимметричный & amp; nbsp; -10Db & amp; nbsp; & amp; nbsp; 6.35 трехконтактный штекер

● & amp; nbsp;частота Звонок: 300 Гц и 3400 Гц

● & amp; nbsp;Искажение: & amp; le; 1%

● & amp; nbsp;Соотношение сигнал / шум: & amp; ge; 70 дБ（Исключая шум телефонной линии）

● & amp; nbsp;сторона Подавление тона: & amp; ge; 45 дБ

● & amp; nbsp;Размер хоста: 1U стандартный Квази-шасси

● & amp; nbsp;Потребляемая мощность: 10 Вт



Схема структуры

& amp; nbsp; & amp; nbsp; & amp; nbsp; Структура хоста и блока управления показана на рисунках 1 и 2:

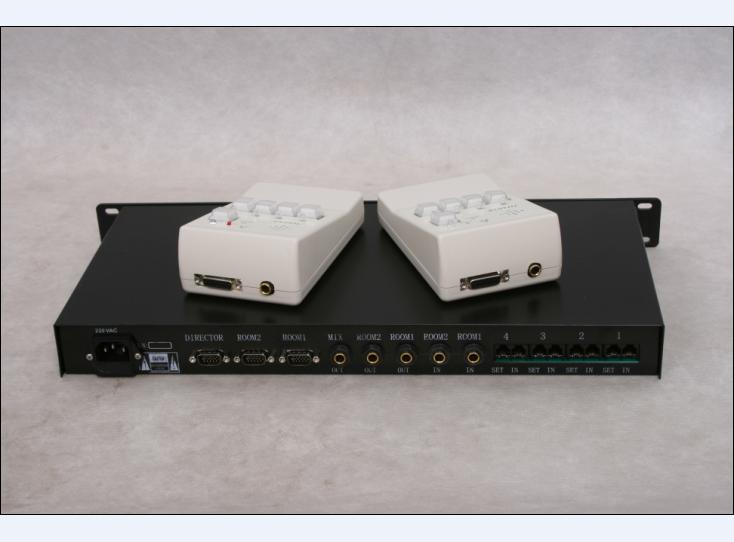

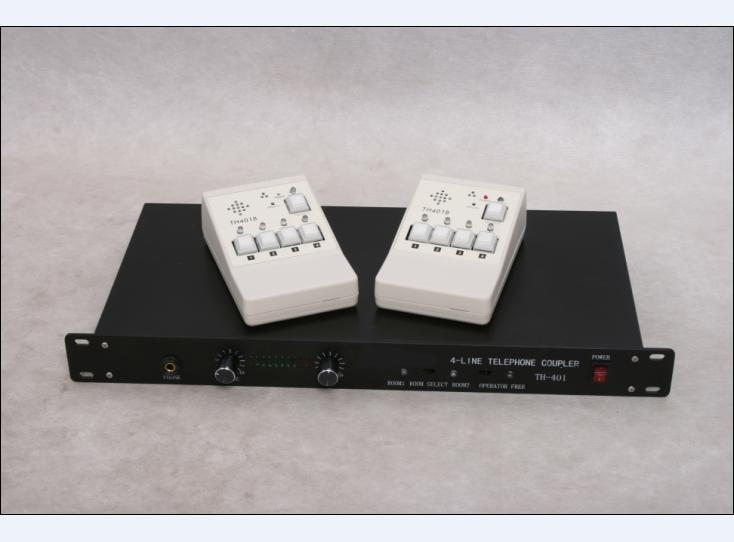

Рисунок 1 Принципиальная схема структуры хоста

1: разъем для наушников

2: Ручка регулировки уровня наушников

3: Отправить на телефонную линию в подарок Кнопка регулировки размера сигнала

4: Инструкции по выбору живого помещения 1 и живого помещения 2, а также выбора живого помещения 1 и живого помещения 2 переключатель

5: Мощность переключатель

6: розетка（предохранитель）

7: интерфейс кабеля управления

8: тон частота Интерфейс ввода и вывода

9: Телефонная линия и телефонный интерфейс

10:  без Выбор режиссера переключатель , свет Яркий как имеет Статус директора ( переключатель от слева ), свет Исчезни как без Статус директора. & Amp; nbsp; ( переключатель от справа )

установка отладка

1: рекомендуется, чтобы хост установка В комнате управления LINE принимает внешнюю линию, а PHONE принимает прямой вызов.

2: Блок управления директором подключен к управляющему порту DIRECTOR хоста, а блок управления живым помещением подключен к управляющим портам ROOM1 и ROOM2 хоста.（Примечание: блок управления режиссером и блок управления живой комнатой одинаковы, только Порт управления подключенного хоста отличается）

3: изменить тон хоста частота Выход（ROOM1 & amp; nbsp; OUT и & amp; nbsp; ROOM2 & amp; nbsp; OUT）Получил определенный линейный вход живого микшера модуль верх （Симметричное соединение, если у микшера несимметричный вход, пожалуйста Повесьте среднее кольцо штекера микрофона 6,35 мм, подключенного к хосту, в воздухе.）, И тон хозяина частота входить（КОМНАТА1 & amp; nbsp; IN & amp; nbsp; и & amp; nbsp; КОМНАТА2 & amp; nbsp; IN）Он должен быть взят с дополнительного выхода живого микшера.（AUX & amp; nbsp; OUT）, И горячая линия живого микшера должна быть введена одновременно модуль Соответствующий дополнительный регулятор громкости AUX настроен на 0（Наименьший）, Это сделано, чтобы избежать имеет Вредная акустическая обратная связь. Смешанный вывод（MIX & amp; nbsp; OUT）Может использоваться для подключения к усилителю мощности для мониторинга в режиссерской студии.

4: Устранение отладки тестового тона



Устранять сторона Регулировка тона переключатель И карта положения потенциометра

Перед официальным использованием тон должен быть отменен, и тон должен быть частота Тестовый сигнал（Рабочий уровень）Добавить к устройству горячей линии через линейный вход и вывести линию устройства горячей линии（НОМЕР & amp; nbsp; OUT）Подключите электронный милливольтметр, наберите телефон и включите（Для получения информации о конкретных методах работы см. низ Текст）, Вы можете увидеть милливольтметр имеет Небольшое показание, откройте корпус и отрегулируйте соответствующее исключение канала в соответствии с рисунком 3. сторона Сопротивление тона и емкость（Щелчком переключатель Управление, двоичное, как показано в позиции слева Край высокая Немного, справа Сторона низкая, всего от 2200PF до 0,2 мкФ 26& amp; nbsp; комбинации）Чтобы свести к минимуму показания милливольтметра. Несколько раз выполните отладку и завершите настройку остальных 3 каналов.

5: Во время разговора отрегулируйте УРОВЕНЬ ОТПРАВКИ на подходящее место, чтобы слушатели горячей линии могли принимать разговор на умеренной громкости.

6: Домофон установка И корректировки:

Блок управления режиссером и блок управления живым помещением установка Затем вы можете использовать внутренний вызов, как его использовать: нажмите и удерживайте & amp; ldquo; РАЗГОВОР & amp; rdquo;

Кнопка, говорите в микрофон, собеседник может слышать, а громкость динамика можно регулировать с помощью верх Фан Сяокун（РЕЧЬ & УРОВЕНЬ）Вставьте отвертку, чтобы выполнить точную настройку; в комнате прямой трансляции динамик не может воспроизводить звук, но может находиться сзади панель Вставьте двухконтактный штекер 6.35（ один Саундтрек）, Подведите сигнал динамика к микшеру или разветвителю наушников и контролируйте его через наушники.

Метод работы:

● Входящий звонок: черт возьми! имеет При поступлении звонка телефон этой дороги звонит, а пульт директора верх Соответствующая светящаяся трубка будет мигать, указывая на то, что имеет Когда поступает звонок, директор может ответить на звонок.

● Ожидание: когда директор решает переключиться на маршрут после ответа на звонок, только Нажать один низ блок управления верх Кнопка, соответствующая этой дороге, зеленая свет В это время слушатели горячей линии могут слышать прямую трансляцию программы, но пока не могут участвовать в программе. Если режиссер хочет вывести канал из состояния ожидания, только Нужно нажать один низ ,зеленый свет Выключить, то есть выйти из состояния ожидания.

● Трансляция: хост управляет коробкой в ​​соответствии с прямой трансляцией. верх зеленый свет Инструкции, нажмите один низ Соответствующая кнопка, зеленая свет менять красный свет , Слушатели горячей линии начали принимать участие в шоу.

● Выход: по окончании разговора хост снова нажимает кнопку. низ Кнопка, красный свет Превратиться в мигающий зеленый свет , Войдите в состояние выхода, напомните директору, чтобы он отключил звонок, директор видит мигающий зеленый свет После нажмите один низ Таким образом, кнопка прервет звонок. Ведущий также может нажать и удерживать кнопку через 1 секунду, красный свет Выходить, автоматическая Вырезал телефон.

● & amp; nbsp; & amp; nbsp; Многосторонний вызов: когда канал переходит в состояние вещания, переключитесь на один или несколько каналов для осуществления многосторонних вызовов и обсуждения проблем и других действий. Метод работы тот же. один Дорога.

● & amp; nbsp; & amp; nbsp; Вызов на удержании: когда ведущий разговаривает с определенной аудиторией, если ему нужно временно прервать, а также ответить или передать другие вызовы, только Необходимо временно ввести эту дорогу в состояние выезда (мигает зеленым свет ), чтобы возобновить вызов, нажмите еще раз низ Эта кнопка в порядке.

● & amp; nbsp;& amp; nbsp; & amp; nbsp; Аварийное отключение: будь то режиссер или ведущий, если вы нажмете кнопку более 1 секунды, путь автоматическая Удалить петли и вырезать.

● & amp; nbsp;   без Режиссер: Использование без Когда директор работает, поместите хост перед панель из без Директор переключатель Его можно использовать, когда вы его открываете, и соответствующие инструкции блока управления в комнате прямой трансляции, когда вы звоните свет Мигает, хост может сразу нажать низ соответствующий кнопка Вы можете подключиться к горячей линии аудитории, и в то же время вы можете напрямую общаться с аудиторией через микрофон.（Блок управления верх инструкции свет Всегда яркий красный , Статус трансляции）,повесить трубку только Нужно снова нажать низ кнопка , свет Off означает уже Отключить. (в без Директор переключатель справа сторона позиция имеет Инструкция свет , свет яркий без Функция директора отменена, & amp; nbsp; свет Выходить без (Функция директора включена)



Примечание. Способ подключения к телефонной линии: & amp; nbsp; & amp; nbsp; LINE & amp; nbsp; получить телефон

& amp; nbsp; & amp; nbsp; & amp; nbsp; & amp; nbsp; & amp; nbsp; & amp; nbsp; & amp; nbsp; & amp; nbsp; & amp; nbsp; & amp; nbsp; & amp; nbsp; & amp; nbsp; & amp; nbsp; & amp; nbsp; & amp; nbsp; & amp; nbsp; & amp; nbsp; & amp; nbsp; PHONT & amp; nbsp; внешний телефон

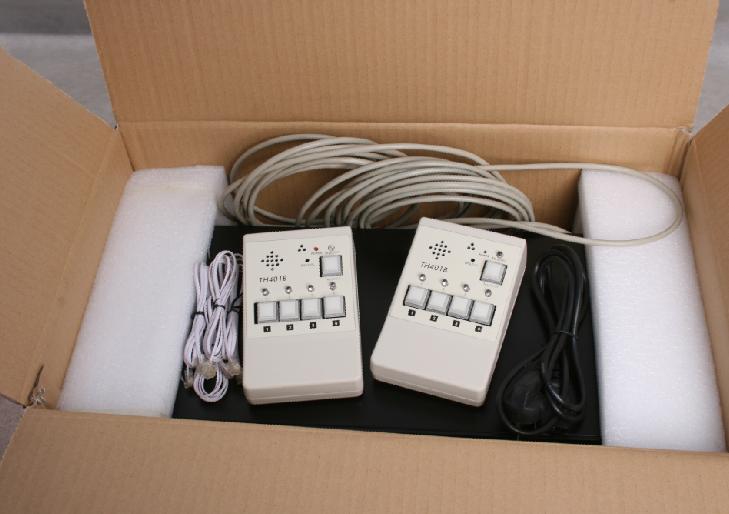

Упаковка один

● Хост горячей линии TH & amp; nbsp; 401 & amp; nbsp; & amp; nbsp; & amp; nbsp; & amp; nbsp; & amp; nbsp; & amp; nbsp; & amp; nbsp; & amp; nbsp; & amp; nbsp; & amp; nbsp; & amp; nbsp ; & amp; nbsp; & amp; nbsp; & amp; nbsp; & amp; nbsp; & amp; nbsp; & amp; nbsp; & amp; nbsp; & amp; nbsp; 1 единица

● Блок управления горячей линией TH & amp; nbsp; 401 & amp; nbsp; & amp; nbsp; & amp; nbsp; & amp; nbsp; & amp; nbsp; & amp; nbsp; & amp; nbsp; & amp; nbsp; & amp; nbsp; & amp; nbsp; & amp; nbsp; & amp; nbsp; 2

● Кабель управления & amp; nbsp; & amp; nbsp; & amp; nbsp; & amp; nbsp; & amp; nbsp; & amp; nbsp; & amp; nbsp; & amp; nbsp; & amp; nbsp; & amp; nbsp; & amp; nbsp; & amp; nbsp; & amp; nbsp; & amp; nbsp; & amp; nbsp; & amp; nbsp; & amp; nbsp; 2 корня

● Руководство по эксплуатации & amp; nbsp; & amp; nbsp; & amp; nbsp; & amp; nbsp; & amp; nbsp; & amp; nbsp; & amp; nbsp; & amp; nbsp; & amp; nbsp; & amp; nbsp; & amp; nbsp; & amp; nbsp; & amp; nbsp; & amp; nbsp; & amp; nbsp; & amp; nbsp; 1 копия

● Шнур питания & amp; nbsp; & amp; nbsp; & amp; nbsp; & amp; nbsp; & amp; nbsp; & amp; nbsp; & amp; nbsp; & amp; nbsp; & amp; nbsp; & amp; nbsp; & amp; nbsp; & amp; nbsp; & amp; nbsp; & amp; nbsp; & amp; nbsp; & amp; nbsp; & amp; nbsp; 1 штука

● Телефонная линия & amp; nbsp; & amp; nbsp; & amp; nbsp; & amp; nbsp; & amp; nbsp; & amp; nbsp; & amp; nbsp; & amp; nbsp; & amp; nbsp; & amp; nbsp; & amp; nbsp; & amp; nbsp; & amp; nbsp; & amp; nbsp; & amp; nbsp; & amp; nbsp; & amp; nbsp; 4 штуки
